Складана душова кабіна

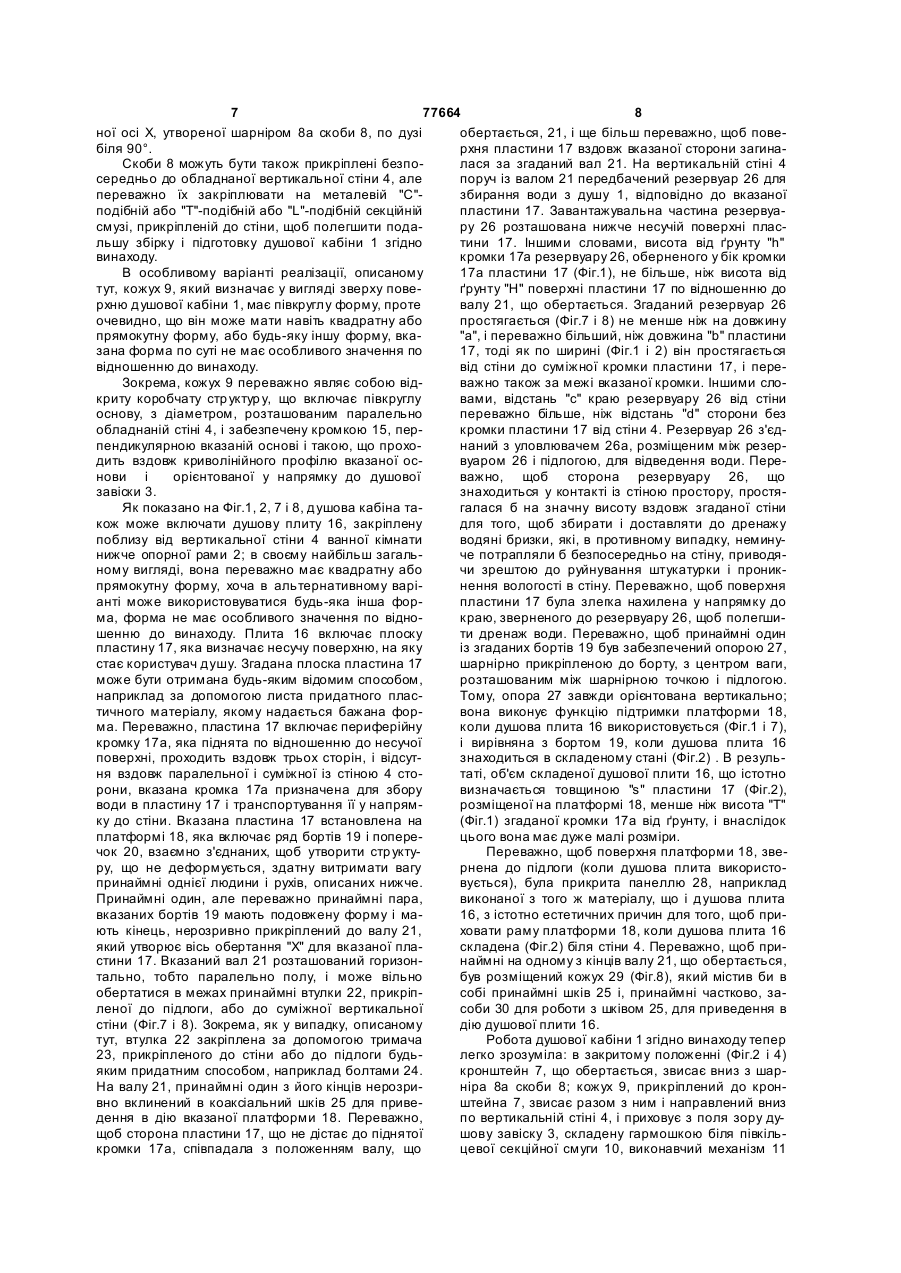

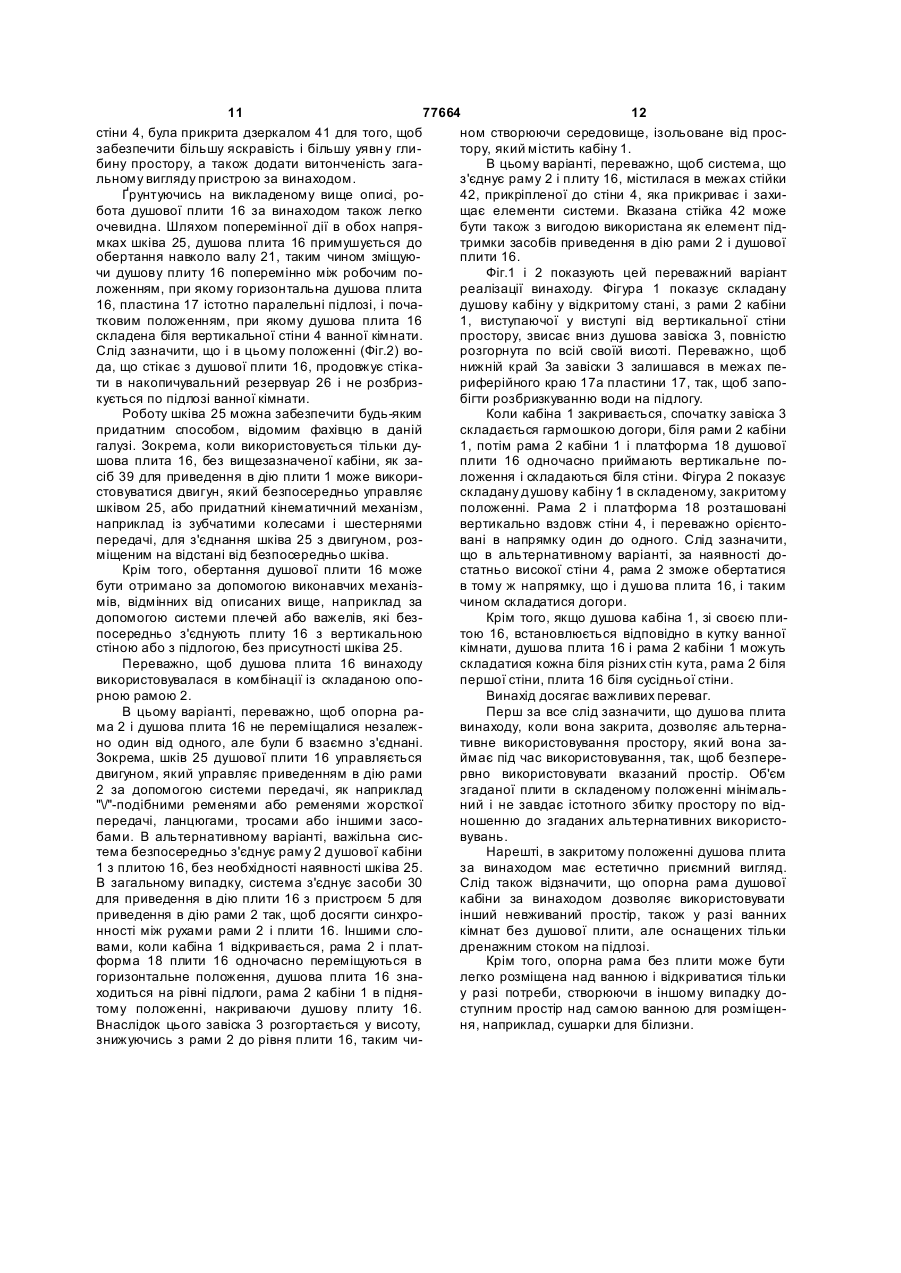

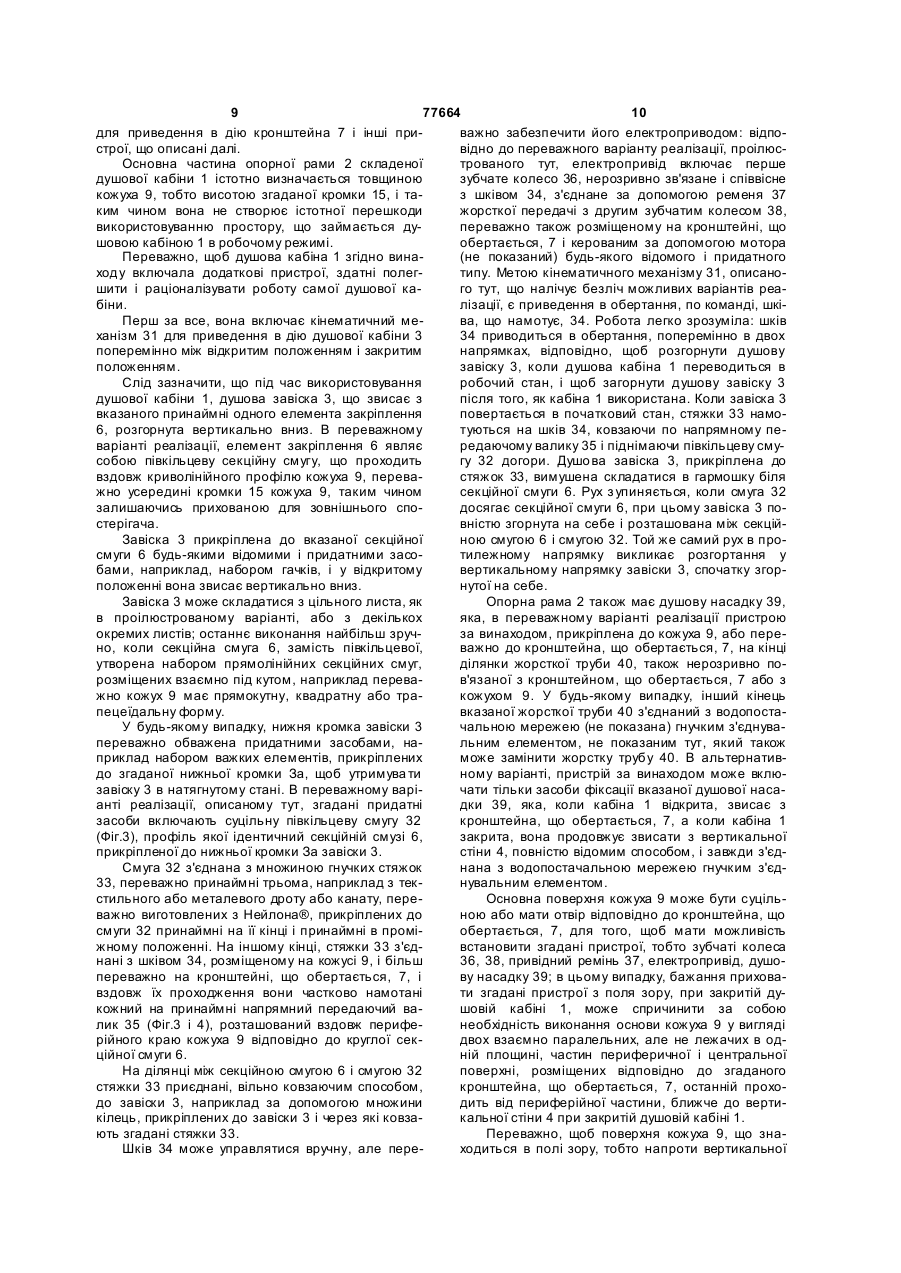

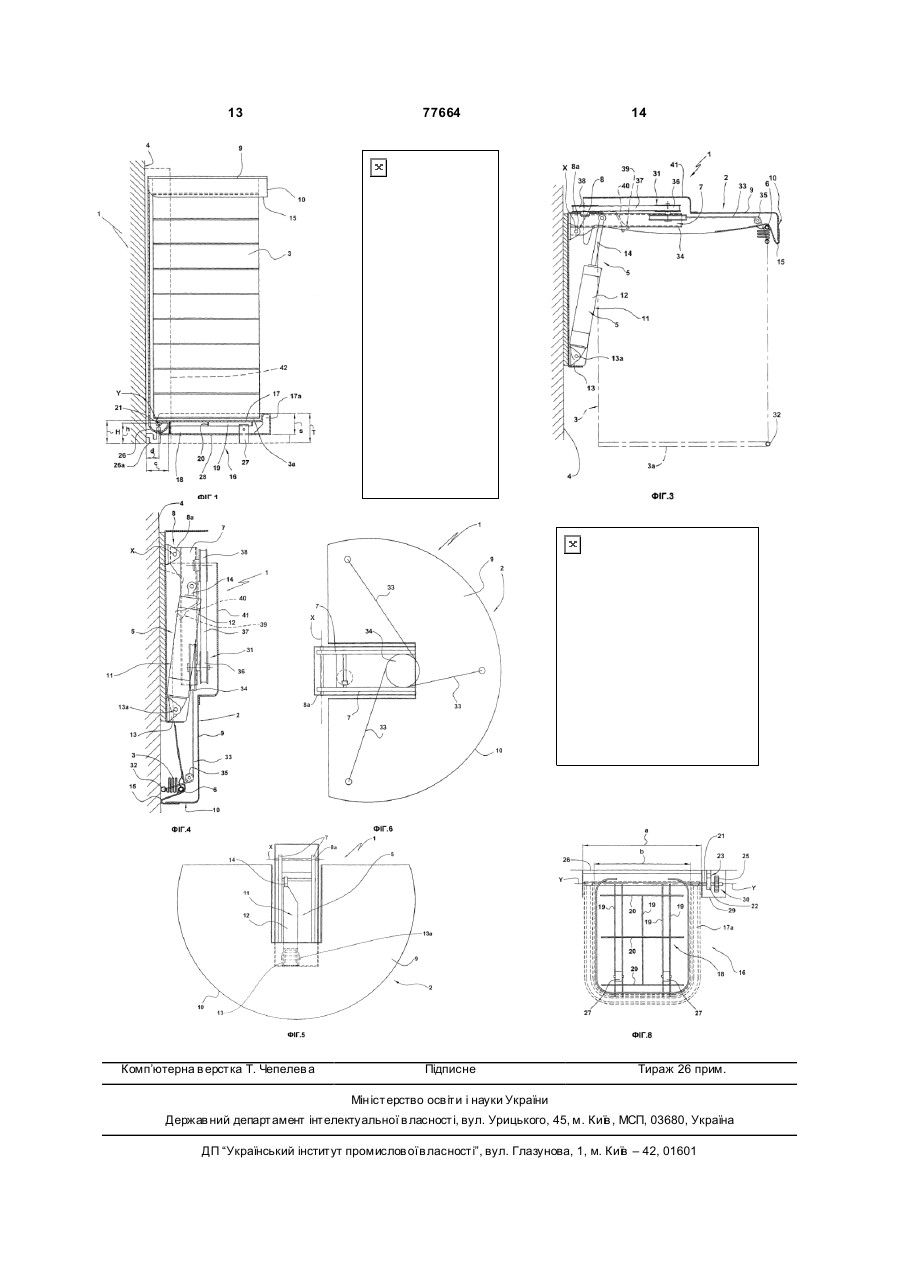

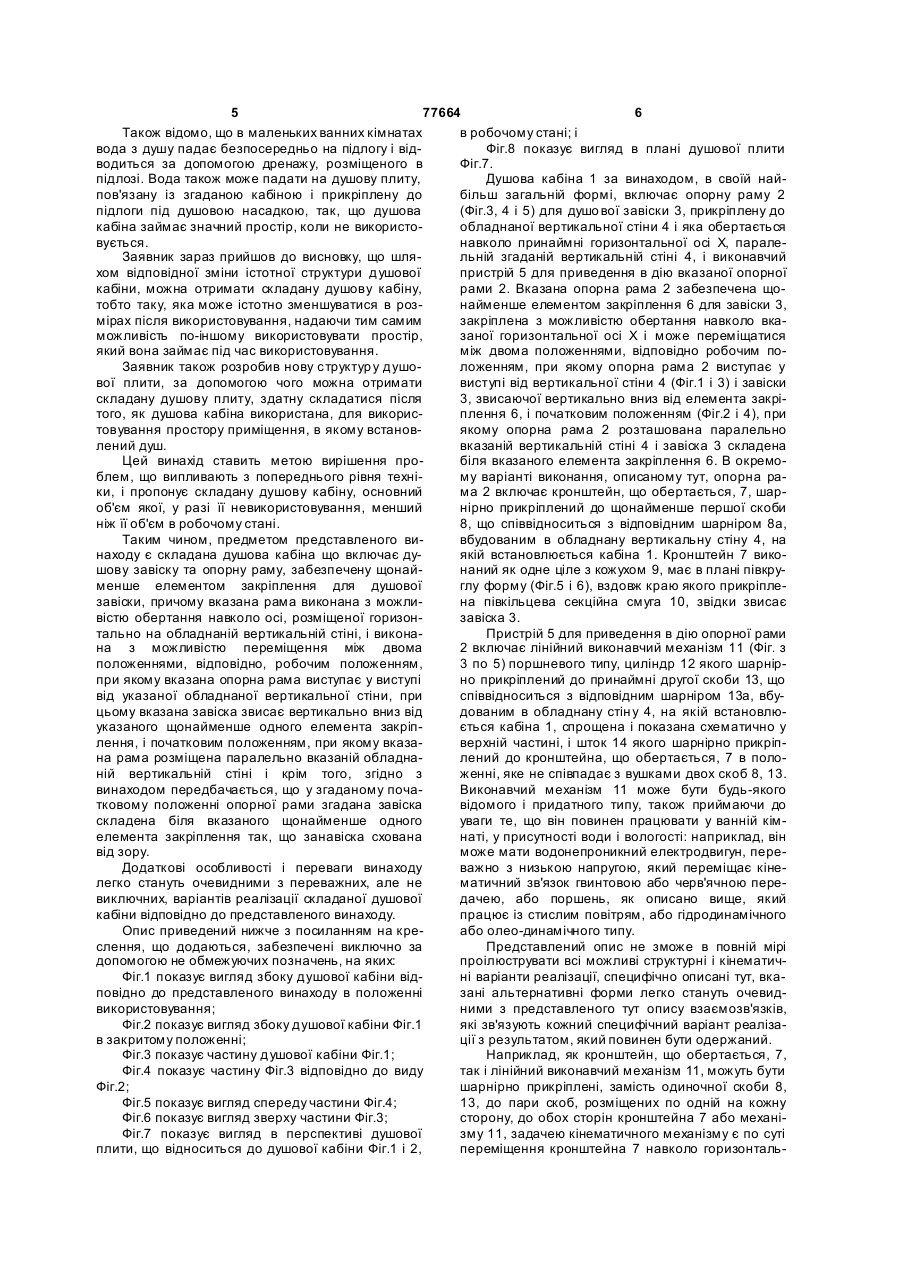

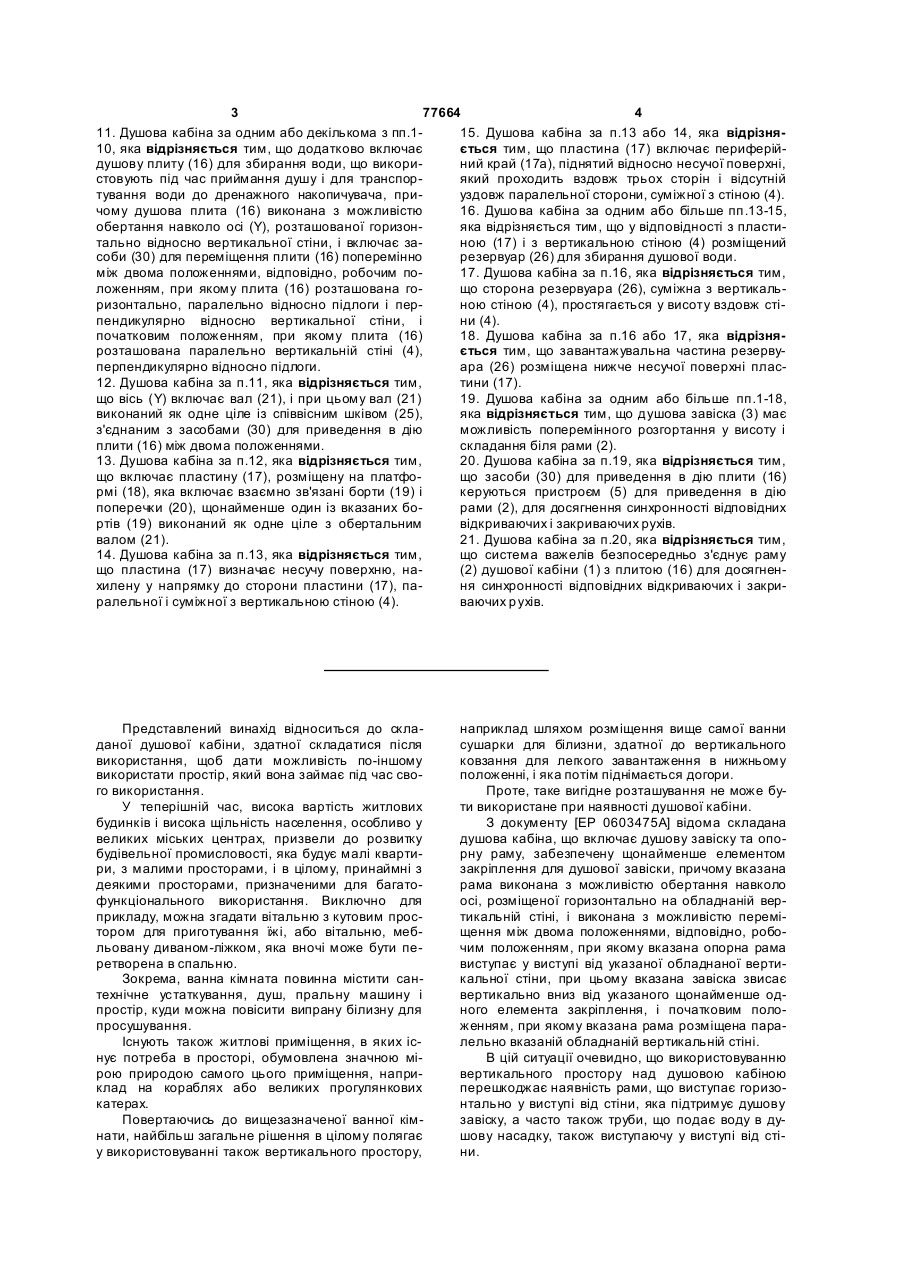

1. Складана душова кабіна, що включає душову завіску (3) та опорну раму (2), забезпечену щонайменше елементом закріплення (6) для душової завіски (3), причому рама (2) виконана з можливістю обертання навколо осі (X), розміщеної горизонтально на обладнаній вертикальній стіні (4), і виконана з можливістю переміщення між двома положеннями, відповідно, робочим положенням, при якому опорна рама (2) виступає у виступі від обладнаної вертикальної стіни (4), при цьому завіска (3) звисає вертикально вниз від щонайменше одного елемента закріплення (6), і початковим положенням, при якому рама (2) розміщена паралельно обладнаній вертикальній стіні (4), яка відрізняється тим, що у початковому положенні опорної рами (2) завіска (3) складена біля щонайменше одного елемента закріплення (6) так, що завіска схована від зору. 2. Душова кабіна за п.1, яка відрізняється тим, що забезпечена щонайменше виконавчим пристроєм (5) для приведення в дію опорної рами (2) між двома положеннями. 3. Душова кабіна за п.1, яка відрізняється тим, що рама (2) включає обертальний кронштейн (7), шарнірно прикріплений до щонайменше першої скоби (8), причому перша скоба (8) вмонтована у обладнану вертикальну стіну (4), кронштейн (7) виконаний як одне ціле з кожухом (9), що має напівкруглу форму, вздовж кромок якого прикріплена півкільцева секційна смуга (10), з якої звисає завіска (3). 2 (19) 1 3 77664 4 11. Душова кабіна за одним або декількома з пп.115. Душова кабіна за п.13 або 14, яка відрізня10, яка відрізняється тим, що додатково включає ється тим, що пластина (17) включає периферійдушову плиту (16) для збирання води, що викориний край (17а), піднятий відносно несучої поверхні, стовують під час приймання душу і для транспорякий проходить вздовж трьох сторін і відсутній тування води до дренажного накопичувача, приуздовж паралельної сторони, суміжної з стіною (4). чому душова плита (16) виконана з можливістю 16. Душо ва кабіна за одним або більше пп.13-15, обертання навколо осі (Y), розташованої горизоняка відрізняється тим, що у відповідності з пластитально відносно вертикальної стіни, і включає заною (17) і з вертикальною стіною (4) розміщений соби (30) для переміщення плити (16) поперемінно резервуар (26) для збирання душової води. між двома положеннями, відповідно, робочим по17. Душова кабіна за п.16, яка відрізняється тим, ложенням, при якому плита (16) розташована гощо сторона резервуара (26), суміжна з вертикальризонтально, паралельно відносно підлоги і перною стіною (4), простягається у висоту вздовж стіпендикулярно відносно вертикальної стіни, і ни (4). початковим положенням, при якому плита (16) 18. Душова кабіна за п.16 або 17, яка відрізнярозташована паралельно вертикальній стіні (4), ється тим, що завантажувальна частина резервуперпендикулярно відносно підлоги. ара (26) розміщена нижче несучої поверхні плас12. Душова кабіна за п.11, яка відрізняється тим, тини (17). що вісь (Y) включає вал (21), і при цьому вал (21) 19. Душова кабіна за одним або більше пп.1-18, виконаний як одне ціле із співвісним шківом (25), яка відрізняється тим, що душова завіска (3) має з'єднаним з засобами (30) для приведення в дію можливість поперемінного розгортання у висоту і плити (16) між двома положеннями. складання біля рами (2). 13. Душова кабіна за п.12, яка відрізняється тим, 20. Душова кабіна за п.19, яка відрізняється тим, що включає пластину (17), розміщену на платфощо засоби (30) для приведення в дію плити (16) рмі (18), яка включає взаємно зв'язані борти (19) і керуються пристроєм (5) для приведення в дію поперечки (20), щонайменше один із вказаних борами (2), для досягнення синхронності відповідних ртів (19) виконаний як одне ціле з обертальним відкриваючих і закриваючих рухів. валом (21). 21. Душова кабіна за п.20, яка відрізняється тим, 14. Душова кабіна за п.13, яка відрізняється тим, що система важелів безпосередньо з'єднує раму що пластина (17) визначає несучу поверхню, на(2) душової кабіни (1) з плитою (16) для досягненхилену у напрямку до сторони пластини (17), паня синхронності відповідних відкриваючих і закриралельної і суміжної з вертикальною стіною (4). ваючих р ухів. Представлений винахід відноситься до складаної душової кабіни, здатної складатися після використання, щоб дати можливість по-іншому використати простір, який вона займає під час свого використання. У теперішній час, висока вартість житлових будинків і висока щільність населення, особливо у великих міських центрах, призвели до розвитку будівельної промисловості, яка будує малі квартири, з малими просторами, і в цілому, принаймні з деякими просторами, призначеними для багатофункціонального використання. Виключно для прикладу, можна згадати вітальню з кутовим простором для приготування їжі, або вітальню, мебльовану диваном-ліжком, яка вночі може бути перетворена в спальню. Зокрема, ванна кімната повинна містити сантехнічне устаткування, душ, пральну машину і простір, куди можна повісити випрану білизну для просушування. Існують також житлові приміщення, в яких існує потреба в просторі, обумовлена значною мірою природою самого цього приміщення, наприклад на кораблях або великих прогулянкових катерах. Повертаючись до вищезазначеної ванної кімнати, найбільш загальне рішення в цілому полягає у використовуванні також вертикального простору, наприклад шляхом розміщення вище самої ванни сушарки для білизни, здатної до вертикального ковзання для легкого завантаження в нижньому положенні, і яка потім піднімається догори. Проте, таке вигідне розташування не може бути використане при наявності душової кабіни. З документу [ЕР 0603475А] відома складана душова кабіна, що включає душову завіску та опорну раму, забезпечену щонайменше елементом закріплення для душової завіски, причому вказана рама виконана з можливістю обертання навколо осі, розміщеної горизонтально на обладнаній вертикальній стіні, і виконана з можливістю переміщення між двома положеннями, відповідно, робочим положенням, при якому вказана опорна рама виступає у виступі від указаної обладнаної вертикальної стіни, при цьому вказана завіска звисає вертикально вниз від указаного щонайменше одного елемента закріплення, і початковим положенням, при якому вказана рама розміщена паралельно вказаній обладнаній вертикальній стіні. В цій ситуації очевидно, що використовуванню вертикального простору над душовою кабіною перешкоджає наявність рами, що виступає горизонтально у виступі від стіни, яка підтримує душову завіску, а часто також труби, що подає воду в душову насадку, також виступаючу у виступі від стіни. 5 77664 6 Також відомо, що в маленьких ванних кімнатах в робочому стані; і вода з душу падає безпосередньо на підлогу і відФіг.8 показує вигляд в плані душової плити водиться за допомогою дренажу, розміщеного в Фіг.7. підлозі. Вода також може падати на душову плиту, Душова кабіна 1 за винаходом, в своїй найпов'язану із згаданою кабіною і прикріплену до більш загальній формі, включає опорну раму 2 підлоги під душовою насадкою, так, що душова (Фіг.3, 4 і 5) для душо вої завіски 3, прикріплену до кабіна займає значний простір, коли не використообладнаної вертикальної стіни 4 і яка обертається вується. навколо принаймні горизонтальної осі X, паралеЗаявник зараз прийшов до висновку, що шляльній згаданій вертикальній стіні 4, і виконавчий хом відповідної зміни істотної структури душової пристрій 5 для приведення в дію вказаної опорної кабіни, можна отримати складану душову кабіну, рами 2. Вказана опорна рама 2 забезпечена щотобто таку, яка може істотно зменшуватися в рознайменше елементом закріплення 6 для завіски 3, мірах після використовування, надаючи тим самим закріплена з можливістю обертання навколо вкаможливість по-іншому використовувати простір, заної горизонтальної осі X і може переміщатися який вона займає під час використовування. між двома положеннями, відповідно робочим поЗаявник також розробив нову структур у душоложенням, при якому опорна рама 2 виступає у вої плити, за допомогою чого можна отримати виступі від вертикальної стіни 4 (Фіг.1 і 3) і завіски складану душову плиту, здатну складатися після 3, звисаючої вертикально вниз від елемента закрітого, як душова кабіна використана, для викорисплення 6, і початковим положенням (Фіг.2 і 4), при товування простору приміщення, в якому встановякому опорна рама 2 розташована паралельно лений душ. вказаній вертикальній стіні 4 і завіска 3 складена Цей винахід ставить метою вирішення пробіля вказаного елемента закріплення 6. В окремоблем, що випливають з попереднього рівня техніму варіанті виконання, описаному тут, опорна раки, і пропонує складану душову кабіну, основний ма 2 включає кронштейн, що обертається, 7, шароб'єм якої, у разі її невикористовування, менший нірно прикріплений до щонайменше першої скоби ніж її об'єм в робочому стані. 8, що співвідноситься з відповідним шарніром 8а, Таким чином, предметом представленого вивбудованим в обладнану вертикальну стіну 4, на находу є складана душова кабіна що включає дуякій встановлюється кабіна 1. Кронштейн 7 викошову завіску та опорну раму, забезпечену щонайнаний як одне ціле з кожухом 9, має в плані півкруменше елементом закріплення для душової глу форму (Фіг.5 і 6), вздовж краю якого прикріплезавіски, причому вказана рама виконана з можлина півкільцева секційна смуга 10, звідки звисає вістю обертання навколо осі, розміщеної горизонзавіска 3. тально на обладнаній вертикальній стіні, і виконаПристрій 5 для приведення в дію опорної рами на з можливістю переміщення між двома 2 включає лінійний виконавчий механізм 11 (Фіг. з положеннями, відповідно, робочим положенням, 3 по 5) поршневого типу, циліндр 12 якого шарнірпри якому вказана опорна рама виступає у виступі но прикріплений до принаймні другої скоби 13, що від указаної обладнаної вертикальної стіни, при співвідноситься з відповідним шарніром 13а, вбуцьому вказана завіска звисає вертикально вниз від дованим в обладнану стін у 4, на якій встановлюуказаного щонайменше одного елемента закріпється кабіна 1, спрощена і показана схематично у лення, і початковим положенням, при якому вказаверхній частині, і шток 14 якого шарнірно прикріпна рама розміщена паралельно вказаній обладналений до кронштейна, що обертається, 7 в полоній вертикальній стіні і крім того, згідно з женні, яке не співпадає з вушками двох скоб 8, 13. винаходом передбачається, що у згаданому почаВиконавчий механізм 11 може бути будь-якого тковому положенні опорної рами згадана завіска відомого і придатного типу, також приймаючи до складена біля вказаного щонайменше одного уваги те, що він повинен працювати у ванній кімелемента закріплення так, що занавіска схована наті, у присутності води і вологості: наприклад, він від зору. може мати водонепроникний електродвигун, переДодаткові особливості і переваги винаходу важно з низькою напругою, який переміщає кінелегко стануть очевидними з переважних, але не матичний зв'язок гвинтовою або черв'ячною перевиключних, варіантів реалізації складаної душової дачею, або поршень, як описано вище, який кабіни відповідно до представленого винаходу. працює із стислим повітрям, або гідродинамічного Опис приведений нижче з посиланням на креабо олео-динамічного типу. слення, що додаються, забезпечені виключно за Представлений опис не зможе в повній мірі допомогою не обмежуючих позначень, на яких: проілюструвати всі можливі структурні і кінематичФіг.1 показує вигляд збоку душової кабіни відні варіанти реалізації, специфічно описані тут, вкаповідно до представленого винаходу в положенні зані альтернативні форми легко стануть очевидвикористовування; ними з представленого тут опису взаємозв'язків, Фіг.2 показує вигляд збоку душової кабіни Фіг.1 які зв'язують кожний специфічний варіант реалізав закритому положенні; ції з результатом, який повинен бути одержаний. Фіг.3 показує частину душової кабіни Фіг.1; Наприклад, як кронштейн, що обертається, 7, Фіг.4 показує частину Фіг.3 відповідно до виду так і лінійний виконавчий механізм 11, можуть бути Фіг.2; шарнірно прикріплені, замість одиночної скоби 8, Фіг.5 показує вигляд спереду частини Фіг.4; 13, до пари скоб, розміщених по одній на кожну Фіг.6 показує вигляд зверху частини Фіг.3; сторону, до обох сторін кронштейна 7 або механіФіг.7 показує вигляд в перспективі душової зму 11, задачею кінематичного механізму є по суті плити, що відноситься до душової кабіни Фіг.1 і 2, переміщення кронштейна 7 навколо горизонталь 7 77664 8 ної осі X, утвореної шарніром 8а скоби 8, по дузі обертається, 21, і ще більш переважно, щоб повебіля 90°. рхня пластини 17 вздовж вказаної сторони загинаСкоби 8 можуть бути також прикріплені безполася за згаданий вал 21. На вертикальній стіні 4 середньо до обладнаної вертикальної стіни 4, але поруч із валом 21 передбачений резервуар 26 для переважно їх закріплювати на металевій "С"збирання води з душу 1, відповідно до вказаної подібній або "Т"-подібній або "L"-подібній секційній пластини 17. Завантажувальна частина резервуасмузі, прикріпленій до стіни, щоб полегшити подару 26 розташована нижче несучій поверхні пласльшу збірку і підготовку душової кабіни 1 згідно тини 17. Іншими словами, висота від ґрунту "h" винаходу. кромки 17а резервуару 26, оберненого у бік кромки В особливому варіанті реалізації, описаному 17а пластини 17 (Фіг.1), не більше, ніж висота від тут, кожух 9, який визначає у вигляді зверху повеґрунту "Н" поверхні пластини 17 по відношенню до рхню душової кабіни 1, має півкруглу форму, проте валу 21, що обертається. Згаданий резервуар 26 очевидно, що він може мати навіть квадратну або простягається (Фіг.7 і 8) не менше ніж на довжину прямокутну форму, або будь-яку іншу форму, вка"а", і переважно більший, ніж довжина "b" пластини зана форма по суті не має особливого значення по 17, тоді як по ширині (Фіг.1 і 2) він простягається відношенню до винаходу. від стіни до суміжної кромки пластини 17, і переЗокрема, кожух 9 переважно являє собою відважно також за межі вказаної кромки. Іншими слокриту коробчату стр уктур у, що включає півкруглу вами, відстань "с" краю резервуару 26 від стіни основу, з діаметром, розташованим паралельно переважно більше, ніж відстань "d" сторони без обладнаній стіні 4, і забезпечену кромкою 15, перкромки пластини 17 від стіни 4. Резервуар 26 з'єдпендикулярною вказаній основі і такою, що прохонаний з уловлювачем 26а, розміщеним між резердить вздовж криволінійного профілю вказаної освуаром 26 і підлогою, для відведення води. Перенови і орієнтованої у напрямку до душової важно, щоб сторона резервуару 26, що завіски 3. знаходиться у контакті із стіною простору, простяЯк показано на Фіг.1, 2, 7 і 8, душова кабіна тагалася б на значну висоту вздовж згаданої стіни кож може включати душову плиту 16, закріплену для того, щоб збирати і доставляти до дренажу поблизу від вертикальної стіни 4 ванної кімнати водяні бризки, які, в противному випадку, неминунижче опорної рами 2; в своєму найбільш загальче потрапляли б безпосередньо на стіну, приводяному вигляді, вона переважно має квадратну або чи зрештою до руйнування штукатурки і проникпрямокутну форму, хоча в альтернативному варінення вологості в стіну. Переважно, щоб поверхня анті може використовуватися будь-яка інша форпластини 17 була злегка нахилена у напрямку до ма, форма не має особливого значення по віднокраю, зверненого до резервуару 26, щоб полегшишенню до винаходу. Плита 16 включає плоску ти дренаж води. Переважно, щоб принаймні один пластину 17, яка визначає несучу поверхню, на яку із згаданих бортів 19 був забезпечений опорою 27, стає користувач душу. Згадана плоска пластина 17 шарнірно прикріпленою до борту, з центром ваги, може бути отримана будь-яким відомим способом, розташованим між шарнірною точкою і підлогою. наприклад за допомогою листа придатного пласТому, опора 27 завжди орієнтована вертикально; тичного матеріалу, якому надається бажана форвона виконує функцію підтримки платформи 18, ма. Переважно, пластина 17 включає периферійну коли душова плита 16 використовується (Фіг.1 і 7), кромку 17а, яка піднята по відношенню до несучої і вирівняна з бортом 19, коли душова плита 16 поверхні, проходить вздовж трьох сторін, і відсутзнаходиться в складеному стані (Фіг.2) . В резульня вздовж паралельної і суміжної із стіною 4 стотаті, об'єм складеної душової плити 16, що істотно рони, вказана кромка 17а призначена для збору визначається товщиною "s" пластини 17 (Фіг.2), води в пластину 17 і транспортування її у напрямрозміщеної на платформі 18, менше ніж висота "Т" ку до стіни. Вказана пластина 17 встановлена на (Фіг.1) згаданої кромки 17а від ґрунту, і внаслідок платформі 18, яка включає ряд бортів 19 і поперецього вона має дуже малі розміри. чок 20, взаємно з'єднаних, щоб утворити стр уктуПереважно, щоб поверхня платформи 18, зверу, що не деформується, здатну витримати вагу рнена до підлоги (коли душова плита використопринаймні однієї людини і рухів, описаних нижче. вується), була прикрита панеллю 28, наприклад Принаймні один, але переважно принаймні пара, виконаної з того ж матеріалу, що і душова плита вказаних бортів 19 мають подовжену форму і ма16, з істотно естетичних причин для того, щоб приють кінець, нерозривно прикріплений до валу 21, ховати раму платформи 18, коли душова плита 16 який утворює вісь обертання "X" для вказаної пласкладена (Фіг.2) біля стіни 4. Переважно, щоб пристини 17. Вказаний вал 21 розташований горизоннаймні на одному з кінців валу 21, що обертається, тально, тобто паралельно полу, і може вільно був розміщений кожух 29 (Фіг.8), який містив би в обертатися в межах принаймні втулки 22, прикріпсобі принаймні шків 25 і, принаймні частково, заленої до підлоги, або до суміжної вертикальної соби 30 для роботи з шківом 25, для приведення в стіни (Фіг.7 і 8). Зокрема, як у випадку, описаному дію душової плити 16. тут, втулка 22 закріплена за допомогою тримача Робота душової кабіни 1 згідно винаходу тепер 23, прикріпленого до стіни або до підлоги будьлегко зрозуміла: в закритому положенні (Фіг.2 і 4) яким придатним способом, наприклад болтами 24. кронштейн 7, що обертається, звисає вниз з шарНа валу 21, принаймні один з його кінців нерозриніра 8а скоби 8; кожух 9, прикріплений до кронвно вклинений в коаксіальний шків 25 для привештейна 7, звисає разом з ним і направлений вниз дення в дію вказаної платформи 18. Переважно, по вертикальній стіні 4, і приховує з поля зору дущоб сторона пластини 17, що не дістає до піднятої шову завіску 3, складену гармошкою біля півкількромки 17а, співпадала з положенням валу, що цевої секційної смуги 10, виконавчий механізм 11 9 77664 10 для приведення в дію кронштейна 7 і інші приважно забезпечити його електроприводом: відпострої, що описані далі. відно до переважного варіанту реалізації, проілюсОсновна частина опорної рами 2 складеної трованого тут, електропривід включає перше душової кабіни 1 істотно визначається товщиною зубчате колесо 36, нерозривно зв'язане і співвісне кожуха 9, тобто висотою згаданої кромки 15, і таз шківом 34, з'єднане за допомогою ременя 37 ким чином вона не створює істотної перешкоди жорсткої передачі з другим зубчатим колесом 38, використовуванню простору, що займається дупереважно також розміщеному на кронштейні, що шовою кабіною 1 в робочому режимі. обертається, 7 і керованим за допомогою мотора Переважно, щоб душова кабіна 1 згідно вина(не показаний) будь-якого відомого і придатного ходу включала додаткові пристрої, здатні полегтипу. Метою кінематичного механізму 31, описаношити і раціоналізувати роботу самої душової каго тут, що налічує безліч можливих варіантів реабіни. лізації, є приведення в обертання, по команді, шкіПерш за все, вона включає кінематичний мева, що намотує, 34. Робота легко зрозуміла: шків ханізм 31 для приведення в дію душової кабіни 3 34 приводиться в обертання, поперемінно в двох поперемінно між відкритим положенням і закритим напрямках, відповідно, щоб розгорнути душову положенням. завіску 3, коли душова кабіна 1 переводиться в Слід зазначити, що під час використовування робочий стан, і щоб загорнути душову завіску 3 душової кабіни 1, душова завіска 3, що звисає з після того, як кабіна 1 використана. Коли завіска 3 вказаного принаймні одного елемента закріплення повертається в початковий стан, стяжки 33 намо6, розгорнута вертикально вниз. В переважному туються на шків 34, ковзаючи по напрямному певаріанті реалізації, елемент закріплення 6 являє редаючому валику 35 і піднімаючи півкільцеву смусобою півкільцеву секційну смугу, що проходить гу 32 догори. Душо ва завіска 3, прикріплена до вздовж криволінійного профілю кожуха 9, перевастяжок 33, вимушена складатися в гармошку біля жно усередині кромки 15 кожуха 9, таким чином секційної смуги 6. Рух з упиняється, коли смуга 32 залишаючись прихованою для зовнішнього сподосягає секційної смуги 6, при цьому завіска 3 постерігача. вністю згорнута на себе і розташована між секційЗавіска 3 прикріплена до вказаної секційної ною смугою 6 і смугою 32. Той же самий рух в просмуги 6 будь-якими відомими і придатними засотилежному напрямку викликає розгортання у бами, наприклад, набором гачків, і у відкритому вертикальному напрямку завіски 3, спочатку згорположенні вона звисає вертикально вниз. нутої на себе. Завіска 3 може складатися з цільного листа, як Опорна рама 2 також має душову насадку 39, в проілюстрованому варіанті, або з декількох яка, в переважному варіанті реалізації пристрою окремих листів; останнє виконання найбільш зручза винаходом, прикріплена до кожуха 9, або перено, коли секційна смуга 6, замість півкільцевої, важно до кронштейна, що обертається, 7, на кінці утворена набором прямолінійних секційних смуг, ділянки жорсткої труби 40, також нерозривно порозміщених взаємно під кутом, наприклад перевав'язаної з кронштейном, що обертається, 7 або з жно кожух 9 має прямокутну, квадратну або тракожухом 9. У будь-якому випадку, інший кінець пецеїдальну форму. вказаної жорсткої труби 40 з'єднаний з водопостаУ будь-якому випадку, нижня кромка завіски 3 чальною мережею (не показана) гнучким з'єднувапереважно обважена придатними засобами, нальним елементом, не показаним тут, який також приклад набором важких елементів, прикріплених може замінити жорстку трубу 40. В альтернативдо згаданої нижньої кромки За, щоб утримува ти ному варіанті, пристрій за винаходом може вклюзавіску 3 в натягнутому стані. В переважному варічати тільки засоби фіксації вказаної душової насаанті реалізації, описаному тут, згадані придатні дки 39, яка, коли кабіна 1 відкрита, звисає з засоби включають суцільну півкільцеву смугу 32 кронштейна, що обертається, 7, а коли кабіна 1 (Фіг.3), профіль якої ідентичний секційній смузі 6, закрита, вона продовжує звисати з вертикальної прикріпленої до нижньої кромки За завіски 3. стіни 4, повністю відомим способом, і завжди з'єдСмуга 32 з'єднана з множиною гнучких стяжок нана з водопостачальною мережею гнучким з'єд33, переважно принаймні трьома, наприклад з текнувальним елементом. стильного або металевого дроту або канату, переОсновна поверхня кожуха 9 може бути суцільважно виготовлених з Нейлона®, прикріплених до ною або мати отвір відповідно до кронштейна, що смуги 32 принаймні на її кінці і принаймні в проміобертається, 7, для того, щоб мати можливість жному положенні. На іншому кінці, стяжки 33 з'єдвстановити згадані пристрої, тобто зубчаті колеса нані з шківом 34, розміщеному на кожусі 9, і більш 36, 38, привідний ремінь 37, електропривід, душопереважно на кронштейні, що обертається, 7, і ву насадку 39; в цьому випадку, бажання приховавздовж їх проходження вони частково намотані ти згадані пристрої з поля зору, при закритій дукожний на принаймні напрямний передаючий вашовій кабіні 1, може спричинити за собою лик 35 (Фіг.3 і 4), розташований вздовж перифенеобхідність виконання основи кожуха 9 у вигляді рійного краю кожуха 9 відповідно до круглої секдвох взаємно паралельних, але не лежачих в одційної смуги 6. ній площині, частин периферичної і центральної На ділянці між секційною смугою 6 і смугою 32 поверхні, розміщених відповідно до згаданого стяжки 33 приєднані, вільно ковзаючим способом, кронштейна, що обертається, 7, останній проходо завіски 3, наприклад за допомогою множини дить від периферійної частини, ближче до вертикілець, прикріплених до завіски 3 і через які ковзакальної стіни 4 при закритій душовій кабіні 1. ють згадані стяжки 33. Переважно, щоб поверхня кожуха 9, що знаШків 34 може управлятися вручну, але переходиться в полі зору, тобто напроти вертикальної 11 77664 12 стіни 4, була прикрита дзеркалом 41 для того, щоб ном створюючи середовище, ізольоване від просзабезпечити більшу яскравість і більшу уявн у глитору, який містить кабіну 1. бину простору, а також додати витонченість загаВ цьому варіанті, переважно, щоб система, що льному вигляду пристрою за винаходом. з'єднує раму 2 і плиту 16, містилася в межах стійки Ґрунтуючись на викладеному вище описі, ро42, прикріпленої до стіни 4, яка прикриває і захибота душової плити 16 за винаходом також легко щає елементи системи. Вказана стійка 42 може очевидна. Шляхом поперемінної дії в обох напрябути також з вигодою використана як елемент підмках шківа 25, душова плита 16 примушується до тримки засобів приведення в дію рами 2 і душової обертання навколо валу 21, таким чином зміщуюплити 16. чи душову плиту 16 поперемінно між робочим поФіг.1 і 2 показують цей переважний варіант ложенням, при якому горизонтальна душова плита реалізації винаходу. Фігура 1 показує складану 16, пластина 17 істотно паралельні підлозі, і почадушову кабіну у відкритому стані, з рами 2 кабіни тковим положенням, при якому душова плита 16 1, виступаючої у виступі від вертикальної стіни складена біля вертикальної стіни 4 ванної кімнати. простору, звисає вниз душова завіска 3, повністю Слід зазначити, що і в цьому положенні (Фіг.2) ворозгорнута по всій своїй висоті. Переважно, щоб да, що стікає з душової плити 16, продовжує стіканижній край 3а завіски 3 залишався в межах пети в накопичувальний резервуар 26 і не розбризриферійного краю 17а пластини 17, так, щоб запокується по підлозі ванної кімнати. бігти розбризкуванню води на підлогу. Роботу шківа 25 можна забезпечити будь-яким Коли кабіна 1 закривається, спочатку завіска 3 придатним способом, відомим фахівцю в даній складається гармошкою догори, біля рами 2 кабіни галузі. Зокрема, коли використовується тільки ду1, потім рама 2 кабіни 1 і платформа 18 душової шова плита 16, без вищезазначеної кабіни, як заплити 16 одночасно приймають вертикальне посіб 39 для приведення в дію плити 1 може викориложення і складаються біля стіни. Фігура 2 показує стовуватися двигун, який безпосередньо управляє складану душову кабіну 1 в складеному, закритому шківом 25, або придатний кінематичний механізм, положенні. Рама 2 і платформа 18 розташовані наприклад із зубчатими колесами і шестернями вертикально вздовж стіни 4, і переважно орієнтопередачі, для з'єднання шківа 25 з двигуном, розвані в напрямку один до одного. Слід зазначити, міщеним на відстані від безпосередньо шківа. що в альтернативному варіанті, за наявності доКрім того, обертання душової плити 16 може статньо високої стіни 4, рама 2 зможе обертатися бути отримано за допомогою виконавчих механізв тому ж напрямку, що і душо ва плита 16, і таким мів, відмінних від описаних вище, наприклад за чином складатися догори. допомогою системи плечей або важелів, які безКрім того, якщо душова кабіна 1, зі своєю плипосередньо з'єднують плиту 16 з вертикальною тою 16, встановлюється відповідно в кутку ванної стіною або з підлогою, без присутності шківа 25. кімнати, душо ва плита 16 і рама 2 кабіни 1 можуть Переважно, щоб душова плита 16 винаходу складатися кожна біля різних стін кута, рама 2 біля використовувалася в комбінації із складаною опопершої стіни, плита 16 біля сусідньої стіни. рною рамою 2. Винахід досягає важливих переваг. В цьому варіанті, переважно, щоб опорна раПерш за все слід зазначити, що душо ва плита ма 2 і душова плита 16 не переміщалися незалежвинаходу, коли вона закрита, дозволяє альтернано один від одного, але були б взаємно з'єднані. тивне використовування простору, який вона заЗокрема, шків 25 душової плити 16 управляється ймає під час використовування, так, щоб безпередвигуном, який управляє приведенням в дію рами рвно використовувати вказаний простір. Об'єм 2 за допомогою системи передачі, як наприклад згаданої плити в складеному положенні мінімаль"\/"-подібними ременями або ременями жорсткої ний і не завдає істотного збитку простору по відпередачі, ланцюгами, тросами або іншими засоношенню до згаданих альтернативних використобами. В альтернативному варіанті, важільна сисвувань. тема безпосередньо з'єднує раму 2 душової кабіни Нарешті, в закритому положенні душова плита 1 з плитою 16, без необхідності наявності шківа 25. за винаходом має естетично приємний вигляд. В загальному випадку, система з'єднує засоби 30 Слід також відзначити, що опорна рама душової для приведення в дію плити 16 з пристроєм 5 для кабіни за винаходом дозволяє використовувати приведення в дію рами 2 так, щоб досягти синхроінший невживаний простір, також у разі ванних нності між рухами рами 2 і плити 16. Іншими слокімнат без душової плити, але оснащених тільки вами, коли кабіна 1 відкривається, рама 2 і платдренажним стоком на підлозі. форма 18 плити 16 одночасно переміщуються в Крім того, опорна рама без плити може бути горизонтальне положення, душова плита 16 зналегко розміщена над ванною і відкриватися тільки ходиться на рівні підлоги, рама 2 кабіни 1 в підняу разі потреби, створюючи в іншому випадку дотому положенні, накриваючи душову плиту 16. ступним простір над самою ванною для розміщенВнаслідок цього завіска 3 розгортається у висоту, ня, наприклад, сушарки для білизни. знижуючись з рами 2 до рівня плити 16, таким чи 13 Комп’ютерна в ерстка Т. Чепелев а 77664 Підписне 14 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
