Пристрій для розвантаження ваги колони труб

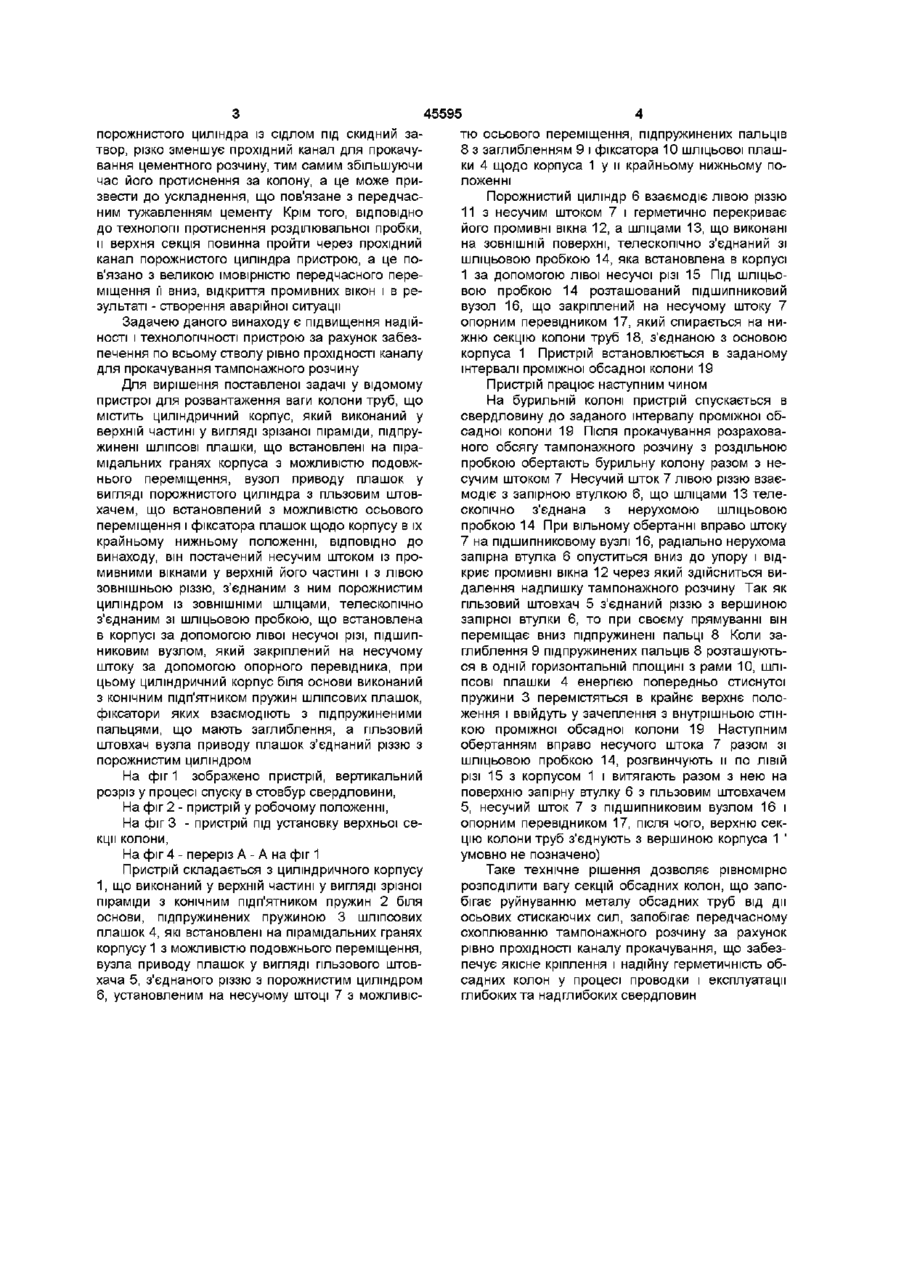

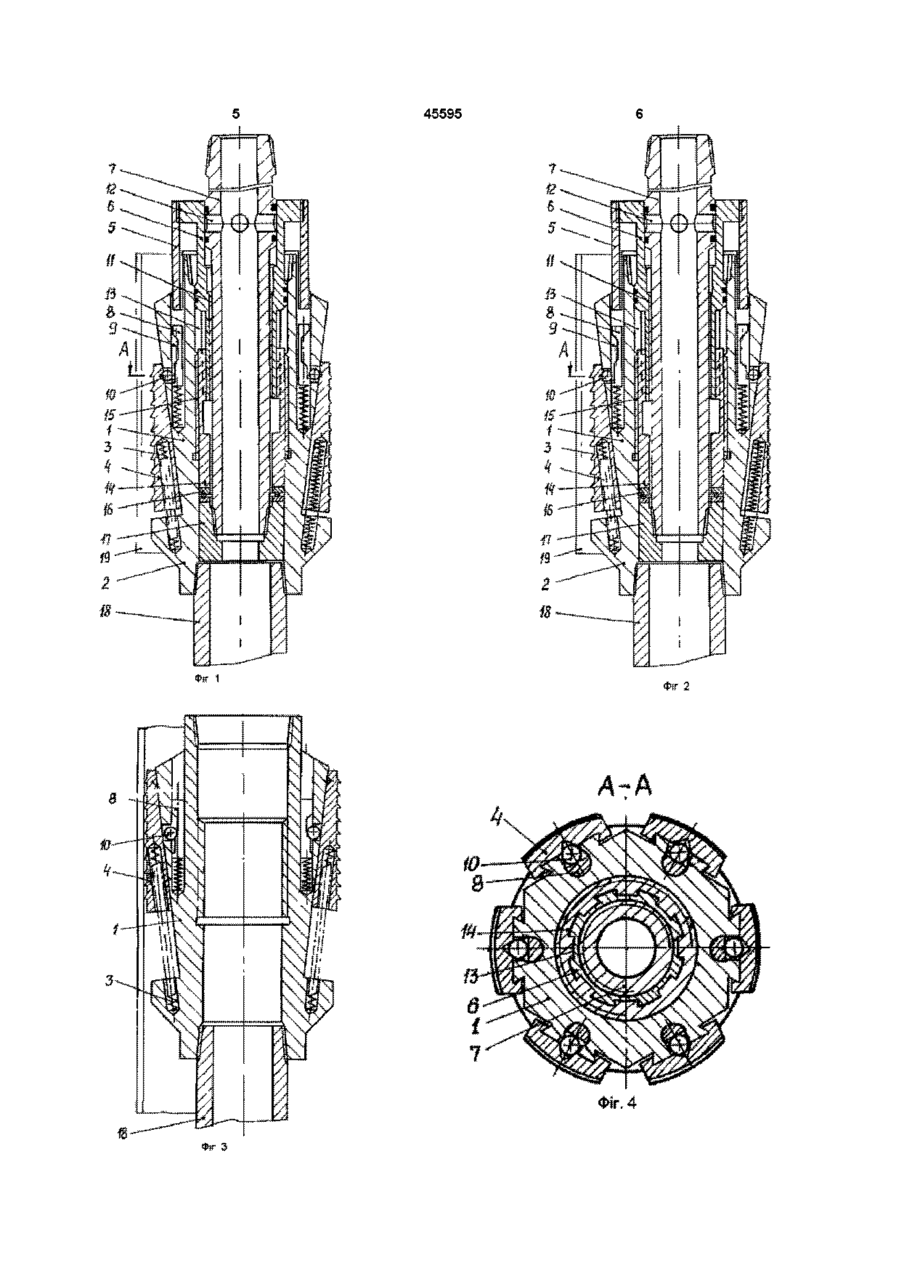

Пристрій для розвантаження ваги колони труб, що містить циліндричний корпус, виконаний у верхній частині у вигляді зрізаної піраміди, підпружинені ШЛІПСОВІ плашки, що встановлені на пірамідальних гранях корпуса з можливістю подовжнього переміщення, вузол приводу плашок у вигляді порожнистого циліндра з гільзовим штовхачем, який встановлений з можливістю осьового переміщення, і фіксатор плашок щодо корпуса в їх крайньому нижньому положенні, який відрізняється тим, що він обладнаний несучим штоком із промивними вікнами у верхній його частині і з лівою зовнішньою різзю, з'єднаним з ним порожнистим циліндром із ЗОВНІШНІМИ шліцами, телескопічно з'єднаним зі шліцьовою пробкою, що встановлена в корпусі за допомогою лівої несучої різі, підшипниковим вузлом, що закріплений на несучому штоці за допомогою опорного перевідника, при цьому циліндричний корпус біля основи виконаний з конічним підп'ятником пружин шліпсових плашок, фіксатори яких взаємодіють з підпружиненими пальцями, які мають заглиблення, а гільзовий штовхач вузла приводу плашок з'єднаний різзю з порожнистим циліндром Винахід відноситься до нафтогазовидобувної промисловості, зокрема до секційного кріплення глибоких свердловин з рівномірним розвантаженням ваги колони обсаднихтруб Відомий пристрій для розвантаження ваги насосно-компресорних труб (див а с СРСР № 1183657 М Кл Е 21 В 23/12 від 8 071985г), що містить корпус, верхня частина зовнішньої поверхні якого виконана у вигляді усіченої піраміди, на гранях якої встановлені підпружинені індивідуальними пружинами ШЛІПСОВІ плашки з різьбою, рухому втулку з проточкою, що встановлена усередині корпуса, фіксатори, які розміщені в наскрізних радіальних гніздах корпуса з можливістю взаємодії шліпсових плашок з рухомою втулкою, а вузол з'єднання шліпсових плашок з корпусом виконаний у вигляді розрізної регулювальної втулки з хомутом тації При установці колони труб рівних діаметрів, рухома втулка, що поміщена усередині корпуса, зменшує прохідний переріз ствола колони і не дозволяє розбурити надлишки отверділого цементу Найбільш близьким за технічною сутністю і результатом, що досягається, до запропонованого об'єкта є пристрій для розвантаження ваги колони труб (ас СРСР № 1520234, М Кл Е 21 В 23/00 від 15 07 87 р Бюл № 41 від 07 11 89), що містить циліндричний корпус, виконаний у верхній частині у вигляді зрізаної піраміди, підпружинені ШЛІПСОВІ плашки, що встановлені на корпусі з можливістю подовжнього переміщення, вузол приводу плашок у вигляді порожнистого циліндра, встановленого в корпусі з можливістю подовжнього переміщення, розрізну регулювальну втулку з хомутом, фіксатор плашки щодо корпуса в и крайньому нижньому положенні, підпружинену втулку, що встановлена на корпусі з можливістю взаємодії з фіксатором у крайньому верхньому положенні втулки і встановлений на корпусі гільзовий штовхач, верхній кінець якого шарнірно зв'язаний з порожнистим циліндром, а нижній - з підпружиненою втулкою, причому порожнистий циліндр має сідло під скидний затвор Основним недоліком цього пристрою є те, що наскрізні радіальні отвори корпусу, в яких установлені фіксатори, герметизуються ущільнювальними кільцями рухомої втулки, технічна можливість яких не дозволяє забезпечити надійну герметичність обсадних колон, особливо в свердловинах з аномально високими пластовими тисками як у процесі їхнього кріплення, так і в процесі експлуа Недоліком цього пристрою є те, що наявність ю о> ю ю 45595 порожнистого циліндра із сідлом під скидний затвор, різко зменшує прохідний канал для прокачування цементного розчину, тим самим збільшуючи час його протиснення за колону, а це може призвести до ускладнення, що пов'язане з передчасним тужавленням цементу Крім того, ВІДПОВІДНО до технології протиснення розділювальної пробки, и верхня секція повинна пройти через прохідний канал порожнистого циліндра пристрою, а це пов'язано з великою імовірністю передчасного переміщення її вниз, відкриття промивних вікон і в результаті - створення аварійної ситуації Задачею даного винаходу є підвищення надійності і технологічності пристрою за рахунок забезпечення по всьому стволу рівно прохідності каналу для прокачування тампонажного розчину Для вирішення поставленої задачі у відомому пристрої для розвантаження ваги колони труб, що містить циліндричний корпус, який виконаний у верхній частині у вигляді зрізаної піраміди, підпружинені ШЛІПСОВІ плашки, що встановлені на пірамідальних гранях корпуса з можливістю подовжнього переміщення, вузол приводу плашок у вигляді порожнистого циліндра з гільзовим штовхачем, що встановлений з можливістю осьового переміщення і фіксатора плашок щодо корпусу в їх крайньому нижньому положенні, ВІДПОВІДНО ДО винаходу, він постачений несучим штоком із промивними вікнами у верхній його частині і з лівою зовнішньою різзю, з'єднаним з ним порожнистим циліндром із ЗОВНІШНІМИ шліцами, телескопічно з'єднаним зі шліцьовою пробкою, що встановлена в корпусі за допомогою лівої несучої різі, підшипниковим вузлом, який закріплений на несучому штоку за допомогою опорного перевідника, при цьому циліндричний корпус біля основи виконаний з конічним підп'ятником пружин шліпсових плашок, фіксатори яких взаємодіють з під пружиненими пальцями, що мають заглиблення, а гільзовий штовхач вузла приводу плашок з'єднаний різзю з порожнистим циліндром На фіг 1 зображено пристрій, вертикальний розріз у процесі спуску в стовбур свердловини, На фіг 2 - пристрій у робочому положенні, На фіг 3 - пристрій під установку верхньої секції колони, На фіг 4 - переріз А - А на фіг 1 Пристрій складається з циліндричного корпусу 1, що виконаний у верхній частині у вигляді зрізної піраміди з конічним підп'ятником пружин 2 біля основи, підпружинених пружиною 3 шліпсових плашок 4, які встановлені на пірамідальних гранях корпусу 1 з можливістю подовжнього переміщення, вузла приводу плашок у вигляді гільзового штовхача 5, з'єднаного різзю з порожнистим циліндром 6, установленим на несучому штоці 7 з можливіс тю осьового переміщення, підпружинених пальців 8 з заглибленням 9 і фіксатора 10 шліцьової плашки 4 щодо корпуса 1 у и крайньому нижньому положенні Порожнистий циліндр 6 взаємодіє лівою різзю 11 з несучим штоком 7 і герметично перекриває його промивні вікна 12, а шліцами 13, що виконані на ЗОВНІШНІЙ поверхні, телескопічно з'єднаний зі шліцьовою пробкою 14, яка встановлена в корпусі 1 за допомогою лівої несучої різі 15 Під шліцьовою пробкою 14 розташований підшипниковий вузол 16, що закріплений на несучому штоку 7 опорним перевідником 17, який спирається на нижню секцію колони труб 18, з'єднаною з основою корпуса 1 Пристрій встановлюється в заданому інтервалі проміжної обсадної колони 19 Пристрій працює наступним чином На бурильній колоні пристрій спускається в свердловину до заданого інтервалу проміжної обсадної колони 19 Після прокачування розрахованого обсягу тампонажного розчину з роздільною пробкою обертають бурильну колону разом з несучим штоком 7 Несучий шток 7 лівою різзю взаємодіє з запірною втулкою 6, що шліцами 13 телескопічно з'єднана з нерухомою шліцьовою пробкою 14 При вільному обертанні вправо штоку 7 на підшипниковому вузлі 16, радіально нерухома запірна втулка 6 опуститься вниз до упору і відкриє промивні вікна 12 через який здійсниться видалення надлишку тампонажного розчину Так як гільзовий штовхач 5 з'єднаний різзю з вершиною запірної втулки 6, то при своєму прямуванні він переміщає вниз підпружинені пальці 8 Коли заглиблення 9 підпружинених пальців 8 розташуються в одній горизонтальній площині з рами 10, шліпсові плашки 4 енергією попередньо стиснутої пружини 3 перемістяться в крайнє верхнє положення і ввійдуть у зачеплення з внутрішньою стінкою проміжної обсадної колони 19 Наступним обертанням вправо несучого штока 7 разом зі шліцьовою пробкою 14, розгвинчують и по ЛІВІЙ різі 15 з корпусом 1 і витягають разом з нею на поверхню запірну втулку 6 з гільзовим штовхачем 5, несучий шток 7 з підшипниковим вузлом 16 і опорним перевідником 17, після чого, верхню секцію колони труб з'єднують з вершиною корпуса 1 ' умовно не позначено) Таке технічне рішення дозволяє рівномірно розподілити вагу секцій обсадних колон, що запобігає руйнуванню металу обсадних труб від дії осьових стискаючих сил, запобігає передчасному схоплюванню тампонажного розчину за рахунок рівно прохідності каналу прокачування, що забезпечує якісне кріплення і надійну герметичність обсадних колон у процесі проводки і експлуатації глибоких та надглибоких свердловин 45595 45595 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
