Пристрій для укладання пляшок в тару

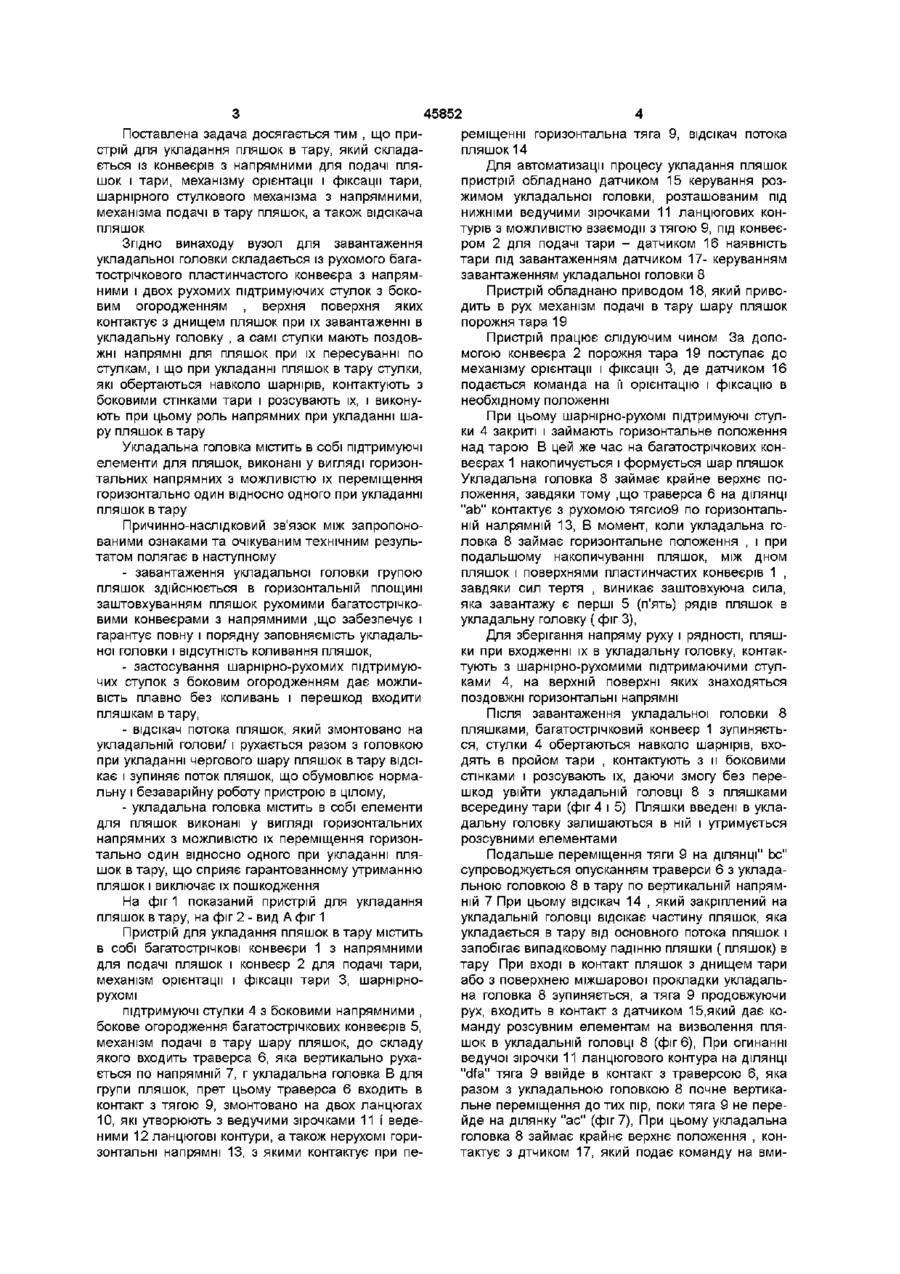

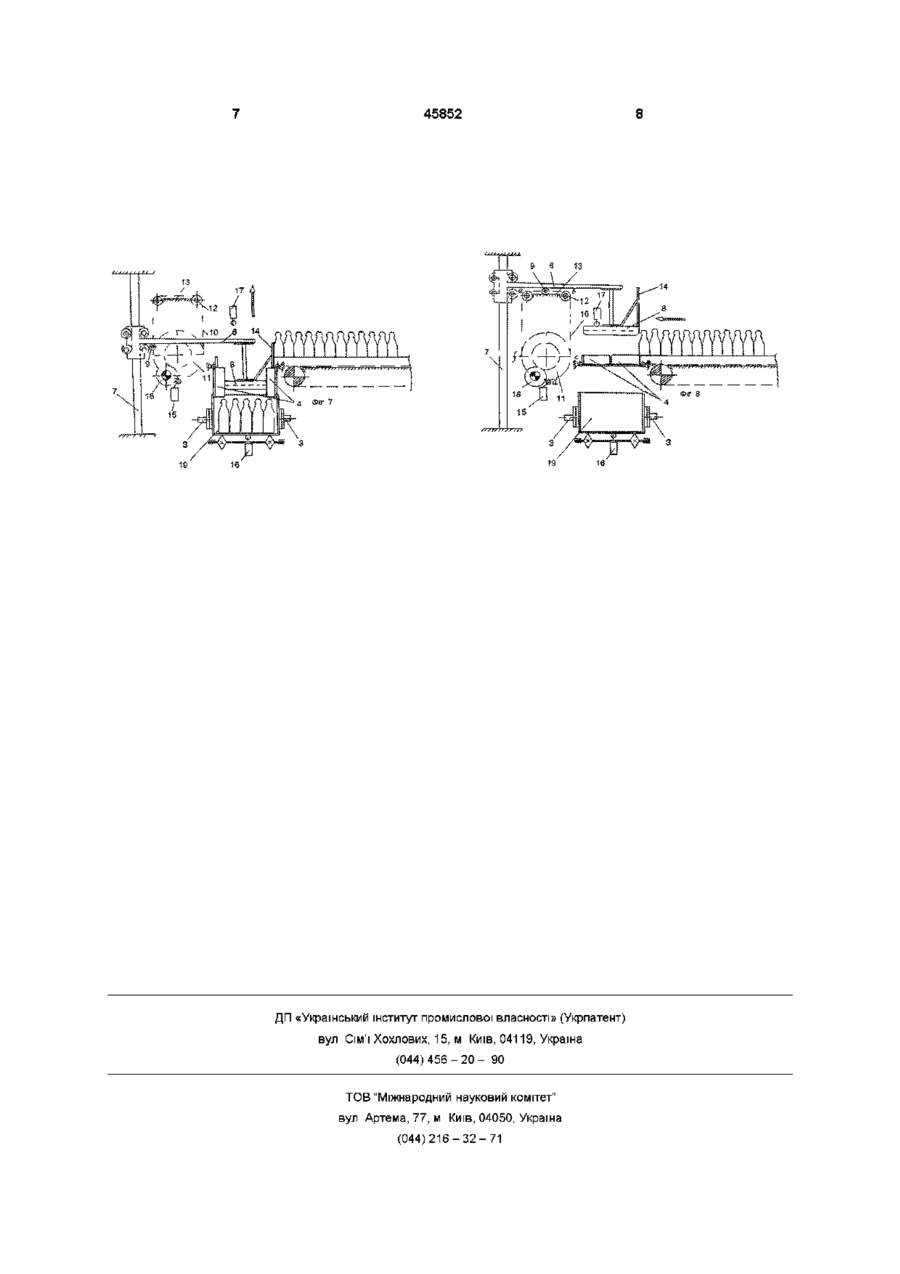

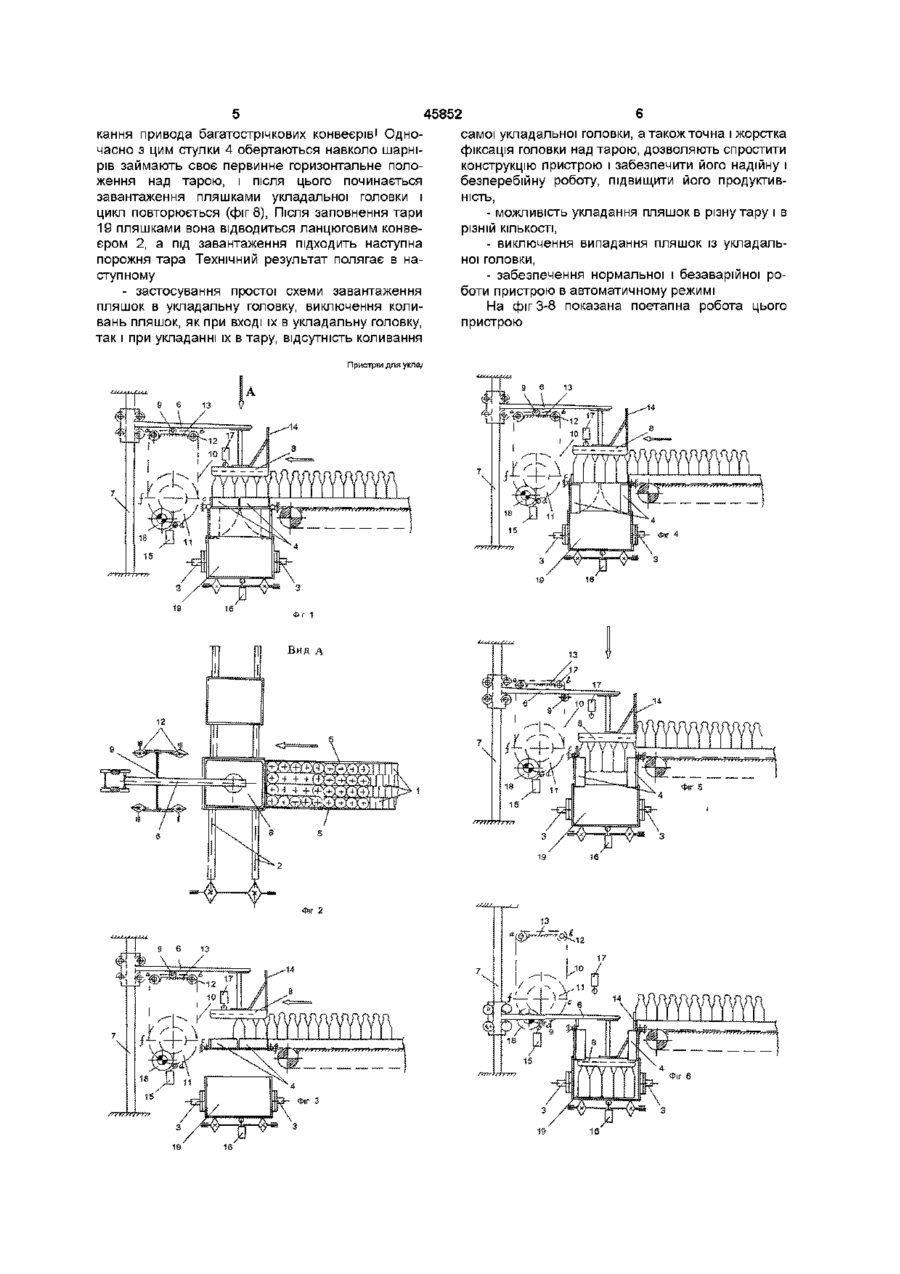

1 Пристрій для укладання пляшок в тару, який складається із конвеєрів для подачі пляшок і тари, механізму орієнтації і фіксації тари, шарнірного стулкового механізму з напрямними, механізму подачі в тару пляшок, а також відсікача пляшок, який відрізняється тим, що вузол для завантаження укладальної головки складається із рухомого багатострічкового пластинчастого конвеєра з напрямними і двох рухомих підтримуючих стулок з боковим огородженням, верхня поверхня яких контактує з днищем пляшок при їх завантаженні в укладальну головку, а самі стулки мають поздовжні напрямні для пляшок при їх пересуванні по стулках 2 Пристрій за п 1, який відрізняється тим, що стулки обертаються навколо шарнірів, контактують 3 боковими стінками тари і розсувають їх, виконуючи при цьому роль напрямних при укладанні шару пляшок в тару, а відсікач змонтований на укладальній головці і рухається разом з нею Винахід відноситься до пристроїв для укладання пляшок в тару і може бути використано в харчовій, медичній, ХІМІЧНІЙ та інших галузях народного господарства ВІДОМІ пристрої для укладання пляшок в тару в вертикальному положенні, які складаються з конвеєрів для подачі пляшок і тари, нерухомого стола-накопичувача для формування шару пляшок, захватної головки, механізмів вертикальної і горизонтальної подачі пляшок, системи керування рухом робочих органів, механізму міжшарових прокладок Це пристрої для укладання пляшок ОУД, фірми "Regent", "Энцингер", "Хольштейн и Капперт", "Зейтц" (книга В М Новиков "Автоматы для извлечения бутылок из ящиков и укладка их в ящики", М , "Пищевая промышленность", 1977год , стр 20, 50, 54, 57), авторські свідоцтва СРСР №№291839, 448149, 423708, 379467, 925771, подачі пляшок і тари , механізму орієнтації і фіксації тари, рухомого стола - накопичувача для формування вертикального шару пляшок, механізму подачі в тару пляшок, вузла для укладання пляшок із змонтованою з можливістю зворотнопоступального переміщення в вертикальній площині траверси і змонтованій на ній укладальної головки, привід якої здійснюється шляхом контакту траверси з тягою, яка з'єднана з двома нескінченними ланцюгами Недоліком такого пристрою є складна конструкція пристрою за рахунок застосування рухомого стола - накопичувана для формування і завантаження вертикального шару пляшок, складна кінематична схема важільного механізма привода цього стола - накопичувача Крім цього наявність консольно - розташованного рухомого стола - накопичувача зменшує МІЦНІСТЬ ланок важільного механізма, а також порушує СТІЙКІСТЬ шару пляшок і викликає коливання при входженні їх в укладальну головку і в тару В основу винаходу поставлена задача удосконалення пристрою для укладання пляшок в тару шляхом змінювання конструкції, яка забезпечує гарантовану і надійну СТІЙКІСТЬ шару пляшок при заватаженні укладальної головки, а також відсутність їх коливання, як при вході в укладальну головку, так і в процесі укладання їх в тару 763191 та ІНШІ Недоліком таких пристроїв є циклічна робота приводу, неможливість багатоярусного укладання пляшок, наявність великої КІЛЬКОСТІ приводів, громіздкість, складна конструкція, великі витрати часу переміщення холостого ходу захватної головки, трудоємкість експлуатації і налагоджування Відомо також пристрій для укладання пляшок в тару (деклараційний патент 37783 А Бюл №4 15 05 2001 р, який складається із конвеєрів для ю 00 ю 45852 реміщенні горизонтальна тяга 9, відсікач потока пляшок 14 Для автоматизації процесу укладання пляшок пристрій обладнано датчиком 15 керування розжимом укладальної головки, розташованим під нижніми ведучими зірочками 11 ланцюгових контурів з можливістю взаємодії з тягою 9, під конвеєром 2 для подачі тари - датчиком 16 наявність тари під завантаженням датчиком 17- керуванням завантаженням укладальної головки 8 Пристрій обладнано приводом 18, який приводить в рух механізм подачі в тару шару пляшок порожня тара 19 Пристрій працює слідуючим чином За допомогою конвеєра 2 порожня тара 19 поступає до механізму орієнтації і фіксації 3, де датчиком 16 подається команда на її орієнтацію і фіксацію в необхідному положенні При цьому шарнірно-рухомі підтримуючі стулки 4 закриті і займають горизонтальне положення над тарою В цей же час на багатострічкових конУкладальна головка містить в собі підтримуючі веєрах 1 накопичується і формується шар пляшок елементи для пляшок, виконані у вигляді горизонУкладальна головка 8 займає крайнє верхнє потальних напрямних з можливістю їх переміщення ложення, завдяки тому ,що траверса 6 наДІЛЯНЦІ горизонтально один відносно одного при укладанні "ab" контактує з рухомою тягсиоЭ по горизонтальпляшок в тару ній напрямній 13, В момент, коли укладальна гоПричинно-наслідковий зв'язок між запропоноловка 8 займає горизонтальне положення , і при ваними ознаками та очікуваним технічним резульподальшому накопичуванні пляшок, між дном татом полягає в наступному пляшок і поверхнями пластинчастих конвеєрів 1 , - завантаження укладальної головки групою завдяки сил тертя , виникає заштовхуюча сила, пляшок здійснюється в горизонтальній площині яка завантажу є перші 5 (п'ять) рядів пляшок в заштовхуванням пляшок рухомими багатострічкоукладальну головку ( фіг 3), вими конвеєрами з напрямними ,що забезпечує і гарантує повну і порядну заповняємість укладальДля зберігання напряму руху і рядності, пляшної головки і відсутність коливання пляшок, ки при входженні їх в укладальну головку, контактують з шарнірно-рухомими підтримаючими стул- застосування шарнірно-рухомих підтримуюками 4, на верхній поверхні яких знаходяться чих стулок з боковим огородженням дає можлипоздовжні горизонтальні напрямні вість плавно без коливань і перешкод входити пляшкам в тару, Після завантаження укладальної головки 8 пляшками, багатострічковий конвеєр 1 зупиняєть- відсікач потока пляшок, який змонтовано на ся, стулки 4 обертаються навколо шарнірів, вхоукладальній голови/ і рухається разом з головкою дять в пройом тари , контактують з и боковими при укладанні чергового шару пляшок в тару відсістінками і розсувають їх, даючи змогу без перекає і зупиняє поток пляшок, що обумовлює нормашкод увійти укладальній головці 8 з пляшками льну і безаварійну роботу пристрою в цілому, всередину тари (фіг 4 і 5) Пляшки введені в укла- укладальна головка містить в собі елементи дальну головку залишаються в ній і утримується для пляшок виконані у вигляді горизонтальних розсувними елементами напрямних з можливістю їх переміщення горизонтально один відносно одного при укладанні пляПодальше переміщення тяги 9 на ДІЛЯНЦІ" be" шок в тару, що сприяє гарантованному утриманню супроводжується опусканням траверси 6 з укладапляшок і виключає їх пошкодження льною головкою 8 в тару по вертикальній напрямній 7 При цьому відсікач 14 , який закріплений на На фіг 1 показаний пристрій для укладання укладальній головці відсікає частину пляшок, яка пляшок в тару, на фіг 2 - вид А фіг 1 укладається в тару від основного потока пляшок і Пристрій для укладання пляшок в тару містить запобігає випадковому падінню пляшки ( пляшок) в в собі багатострічкові конвеєри 1 з напрямними тару При вході в контакт пляшок з днищем тари для подачі пляшок і конвеєр 2 для подачі тари, або з поверхнею міжшарової прокладки укладальмеханізм орієнтації і фіксації тари 3, шарнірнона головка 8 зупиняється, а тяга 9 продовжуючи рухомі рух, входить в контакт з датчиком 15,який дає копідтримуючі стулки 4 з боковими напрямними , манду розсувним елементам на визволення плябокове огородження багатострічкових конвеєрів 5, шок в укладальній головці 8 (фіг 6), При огинанні механізм подачі в тару шару пляшок, до складу ведучої зірочки 11 ланцюгового контура на ДІЛЯНЦІ якого входить траверса 6, яка вертикально руха"dfa" тяга 9 ввійде в контакт з траверсою 6, яка ється по напрямній 7, г укладальна головка В для разом з укладальною головкою 8 почне вертикагрупи пляшок, прет цьому траверса 6 входить в льне переміщення до тих пір, поки тяга 9 не переконтакт з тягою 9, змонтовано на двох ланцюгах йде на ділянку "ас" (фіг 7), При цьому укладальна 10, які утворюють з ведучими зірочками 11 і ведеголовка 8 займає крайнє верхнє положення , конними 12 ланцюгові контури, а також нерухомі горитактує з дтчиком 17, який подає команду на вмизонтальні напрямні 13, з якими контактує при пеПоставлена задача досягається тим , що пристрій для укладання пляшок в тару, який складається із конвеєрів з напрямними для подачі пляшок і тари, механізму орієнтації і фіксації тари, шарнірного стулкового механізма з напрямними, механізма подачі в тару пляшок, а також відсікача пляшок Згідно винаходу вузол для завантаження укладальної головки складається із рухомого багатострічкового пластинчастого конвеєра з напрямними і двох рухомих підтримуючих стулок з боковим огородженням , верхня поверхня яких контактує з днищем пляшок при їх завантаженні в укладальну головку , а самі стулки мають поздовжні напрямні для пляшок при їх пересуванні по стулкам, і що при укладанні пляшок в тару стулки, які обертаються навколо шарнірів, контактують з боковими стінками тари і розсувають їх, і виконують при цьому роль напрямних при укладанні шару пляшок в тару 45852 кання привода багатострічкових конвеєрів! Одночасно з цим стулки 4 обертаються навколо шарнірів займають своє первинне горизонтальне положення над тарою, і після цього починається завантаження пляшками укладальної головки і цикл повторюється (фіг 8), Після заповнення тари 19 пляшками вона відводиться ланцюговим конвеєром 2, а під завантаження підходить наступна порожня тара Технічний результат полягає в наступному - застосування простої схеми завантаження пляшок в укладальну головку, виключення коливань пляшок, як при вході їх в укладальну головку, так і при укладанні їх в тару, відсутність коливання самої укладальної головки, а також точна і жорстка фіксація головки над тарою, дозволяють спростити конструкцію пристрою і забезпечити його надійну і безперебійну роботу, підвищити його продуктивність, - можливість укладання пляшок в різну тару і в різній КІЛЬКОСТІ, - виключення випадання пляшок із укладальної головки, - забезпечення нормальної і безаварійної роботи пристрою в автоматичному режимі На фіг 3-8 показана поетапна робота цього пристрою истрій для укла/ Вия А 1Э тшш. 1Є 45852 9 З А§ 19 РГ"^" 3 6 13 З /^v )9 16 ГГ~~v™ 16 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
