Високошвидкісна широкосмугова система радіозв’язку

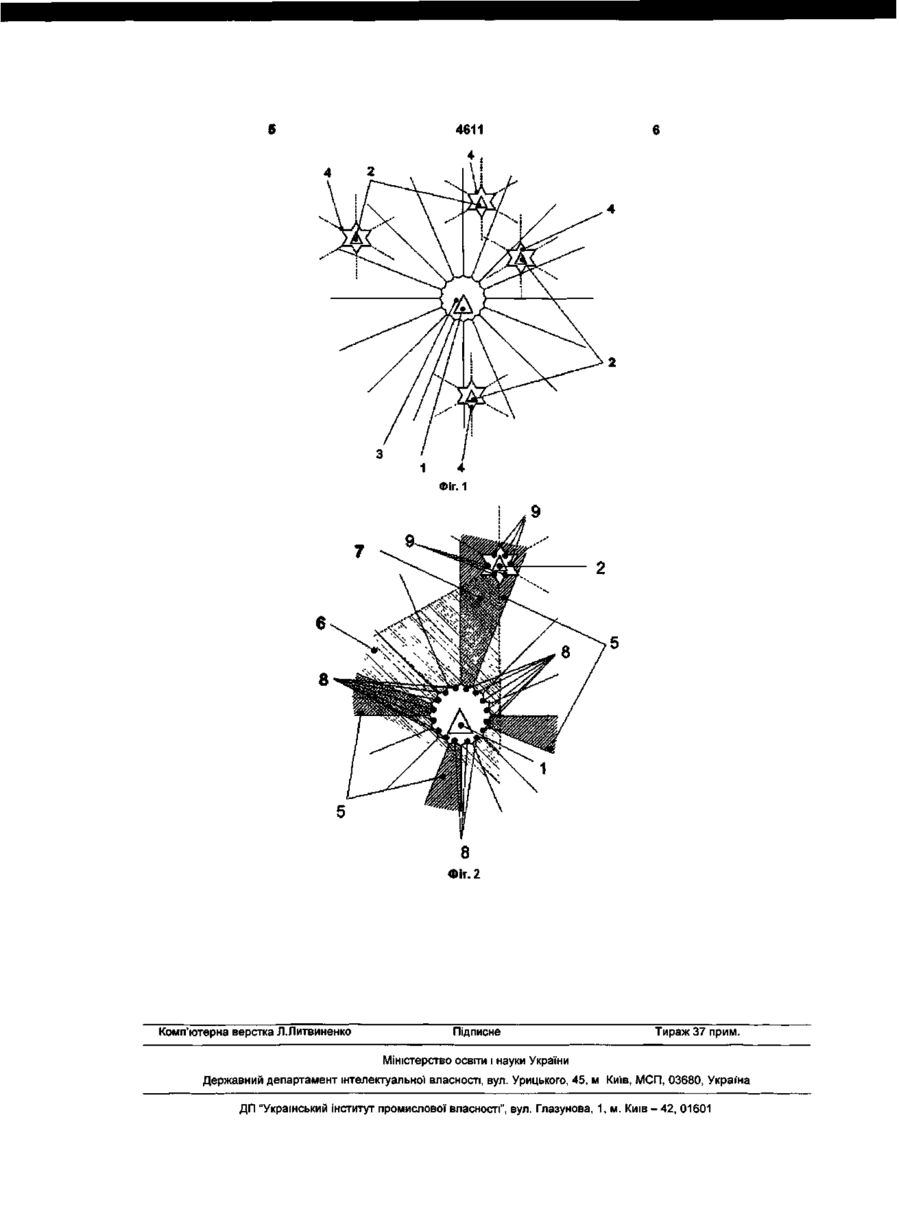

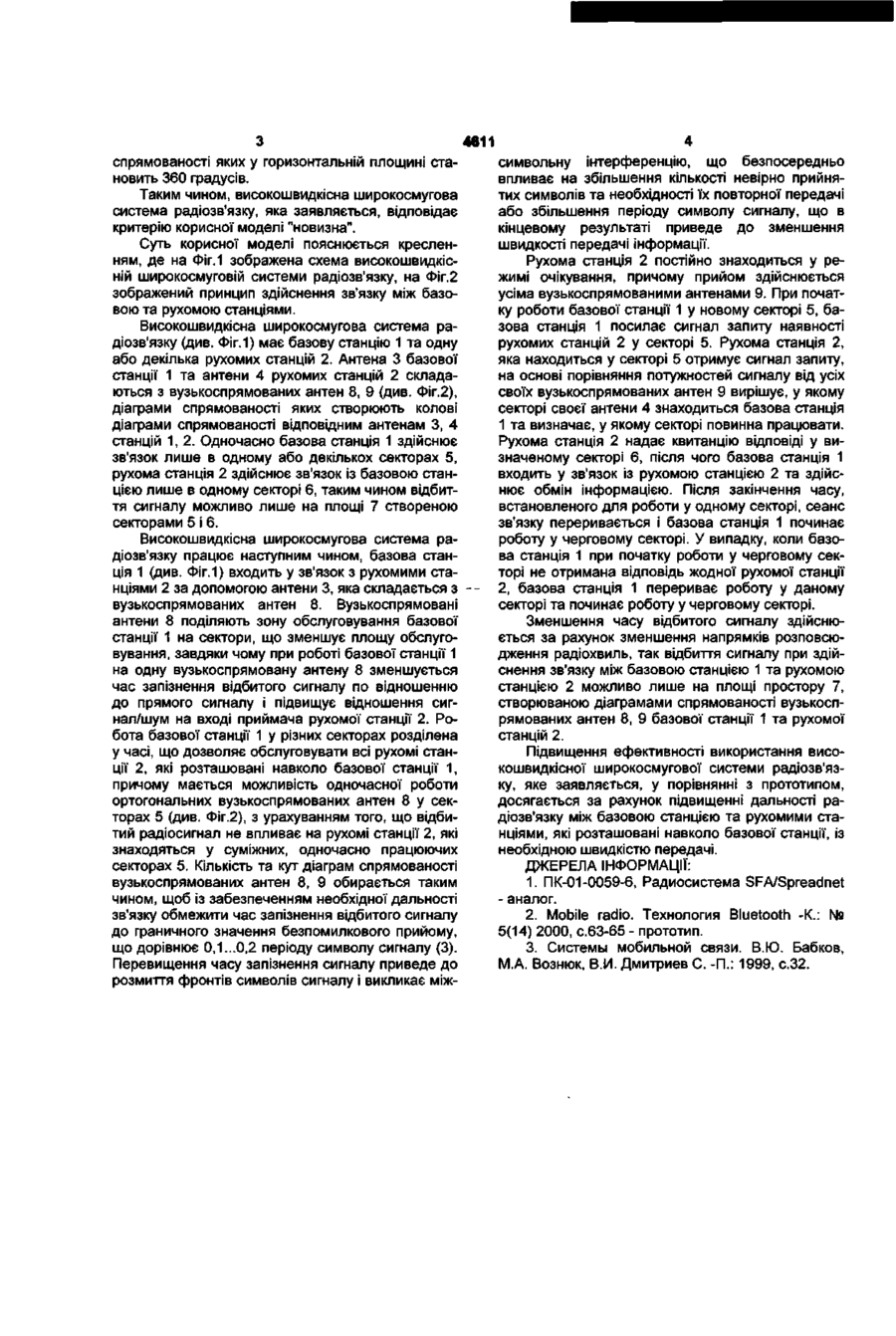

Високошвидкісна широкосмугова система радіозв'язку, що містить одну або декілька базових станцій та одну або декілька рухомих станцій, розташованих навколо базової станції, при цьому радіозв'язок здійснюється між базовою та рухомими станціями за допомогою антен із коловою діаграмою спрямованості, яка відрізняється тим, що антени базових та рухомих станцій компонуються із вузькоспрямованих антен, сума діаграм спрямованості яких у горизонтальній площині становить 360 градусів. Корисна модель відноситься до галузі електрики, зокрема, до техніки електричного зв'язку, а саме до високошвидкісних широкосмугових систем радіозв'язку і може бути використана у високошвидкісних широкосмугових системах радіозв'язку. Відома високошвидкісна широкосмугова система радіозв'язку, що містить одну або декілька базових станцій та одну або декілька периферійних станцій, які здійснюють радіозв'язок між собою за допомогою антен із вузькою діаграмою спрямованості (1). Недоліками відомої високошвидкісної широкосмугової системи радіозв'язку є те, що базова станція забезпечує зв'язок тільки з однією периферійною станцією, яка знаходиться у растрі діаграми спрямованості антени. Найбільш близьким технічним рішенням, обраним за прототип, є високошвидкісна широкосмугова система радіозв'язку, що містить одну або декілька базових станцій та одну або декілька рухомих станцій, розташованими навколо базової станції, при цьому радіозв'язок здійснюється між базовою та рухомими станціями за допомогою антен із коловою діаграмою спрямованості (2). Недоліками відомої високошвидкісної широкосмугової системи радіозв'язку, обраної як прототип, є те, що зі збільшенням дальності між базовою станцією та рухомою станцією швидкість передачі у радіоканалі зменшується. Таким чином дальність радіозв'язку із забезпеченням високої швидкості передачі інформації при роботі на антени з коловими діаграмами спрямованості надзвичайно мала. В основу корисної моделі поставлене завдання шляхом компонування антен базових та рухомих станцій з вузькоспрямованих антен, сума діаграм спрямованості яких у горизонтальній площині становить 360 градусів, забезпечити підвищення дальності радіозв'язку між базовою та рухомими станціями, які розташовані навколо базової станції, із необхідною швидкістю передачі. Суть корисної моделі у високошвидкісній широкосмуговій системі радіозв'язку, що містить одну або декілька базових станцій та одну або декілька рухомих станцій, розташованими навколо базової станції, при цьому радіозв'язок здійснюється між базовою та рухомими станціями за допомогою антен із коловою діаграмою спрямованості, досягається тим, що антени базових та рухомих станцій компонуються з вузькоспрямованих антен, сума діаграм спрямованості яких у горизонтальній площині становить 360 градусів. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробить висновок, що високошвидкісна широкосмугова система радіозв'язку, яка заявляється, відрізняється тим, що антени базових та рухомих станцій компонуються з вузькоспрямованих антен, сума діаграм (D о> 4611 спрямованості яких у горизонтальній площині становить 360 градусів. Таким чином, високошвидкісна широкосмугова система радіозв'язку, яка заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображена схема високошвидкісній широкосмуговій системи радіозв'язку, на Фіг.2 зображений принцип здійснення зв'язку між базовою та рухомою станціями. Високошвидкісна широкосмугова система радіозв'язку (див. Фіг.1) має базову станцію 1 та одну або декілька рухомих станцій 2. Антена 3 базової станції 1 та антени 4 рухомих станцій 2 складаються з вузькоспрямованих антен 8, 9 (див. Фіг.2), діаграми спрямованості яких створюють колові діаграми спрямованості відповідним антенам 3, 4 станцій 1, 2. Одночасно базова станція 1 здійснює зв'язок лише в одному або декількох секторах 5, рухома станція 2 здійснює зв'язок із базовою станцією лише в одному секторі 6, таким чином відбиття сигналу можливо лише на площі 7 створеною секторами 5 і 6. Високошвидкісна широкосмугова система радіозв'язку працює наступним чином, базова станція 1 (див. Фіг.1) входить у зв'язок з рухомими станціями 2 за допомогою антени 3, яка складається з вузькоспрямованих антен 8. Вузькоспрямовані антени 8 поділяють зону обслуговування базової станції 1 на сектори, що зменшує площу обслуговування, завдяки чому при роботі базової станції 1 на одну вузькоспрямовану антену 8 зменшується час запізнення відбитого сигналу по відношенню до прямого сигналу і підвищує відношення сигнал/шум на вході приймача рухомої станції 2. Робота базової станції 1 у різних секторах розділена у часі, що дозволяє обслуговувати всі рухомі станції 2, які розташовані навколо базової станції 1, причому мається можливість одночасної роботи ортогональних вузькоспрямованих антен 8 у секторах 5 (див. Фіг.2), з урахуванням того, що відбитий радіосигнал не впливає на рухомі станції 2, які знаходяться у суміжних, одночасно працюючих секторах 5. Кількість та кут діаграм спрямованості вузькоспрямованих антен 8, 9 обирається таким чином, щоб із забезпеченням необхідної дальності зв'язку обмежити час запізнення відбитого сигналу до граничного значення безпомилкового прийому, що дорівнює 0,1...0,2 періоду символу сигналу (3). Перевищення часу запізнення сигналу приведе до розмиття фронтів символів сигналу і викликає між символьну інтерференцію, що безпосередньо впливає на збільшення кількості невірно прийнятих символів та необхідності їх повторної передачі або збільшення періоду символу сигналу, що в кінцевому результаті приведе до зменшення швидкості передачі інформації. Рухома станція 2 постійно знаходиться у режимі очікування, причому прийом здійснюється усіма вузькоспрямованими антенами 9. При початку роботи базової станції 1 у новому секторі 5, базова станція 1 посилає сигнал запиту наявності рухомих станцій 2 у секторі 5. Рухома станція 2, яка находиться у секторі 5 отримує сигнал запиту, на основі порівняння потужностей сигналу від усіх своїх вузькоспрямованих антен 9 вирішує, у якому секторі своєї антени 4 знаходиться базова станція 1 та визначає, у якому секторі повинна працювати. Рухома станція 2 надає квитанцію відповіді у визначеному секторі 6, після чого базова станція 1 входить у зв'язок із рухомою станцією 2 та здійснює обмін інформацією. Після закінчення часу, встановленого для роботи у одному секторі, сеанс зв'язку переривається і базова станція 1 починає роботу у черговому секторі. У випадку, коли базова станція 1 при початку роботи у черговому секторі не отримана відповідь жодної рухомої станції 2, базова станція 1 перериває роботу у даному секторі та починає роботу у черговому секторі. Зменшення часу відбитого сигналу здійснюється за рахунок зменшення напрямків розповсюдження радіохвиль, так відбиття сигналу при здійснення зв'язку між базовою станцією 1 та рухомою станцією 2 можливо лише на площі простору 7, створюваною діаграмами спрямованості вузькоспрямованих антен 8, 9 базової станції 1 та рухомої станцій 2. Підвищення ефективності використання високошвидкісної широкосмугової системи радіозв'язку, яке заявляється, у порівнянні з прототипом, досягається за рахунок підвищенні дальності радіозв'язку між базовою станцією та рухомими станціями, які розташовані навколо базової станції, із необхідною швидкістю передачі. ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. ПК-01 -0059-6, Радиосистема SFA/Spreadnet - аналог. 2. Mobile radio. Технология Bluetooth -К.: № 5(14) 2000, с.63-65 - прототип. 3. Системы мобильной связи. В.Ю. Бабков, М.А. Вознюк, В.И. Дмитриев С. -П.: 1999, с.32. Комп'ютерна верстка Л.Литвиненко Підписне Тираж 37 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
