Пристрій захисту асинхронного електродвигуна

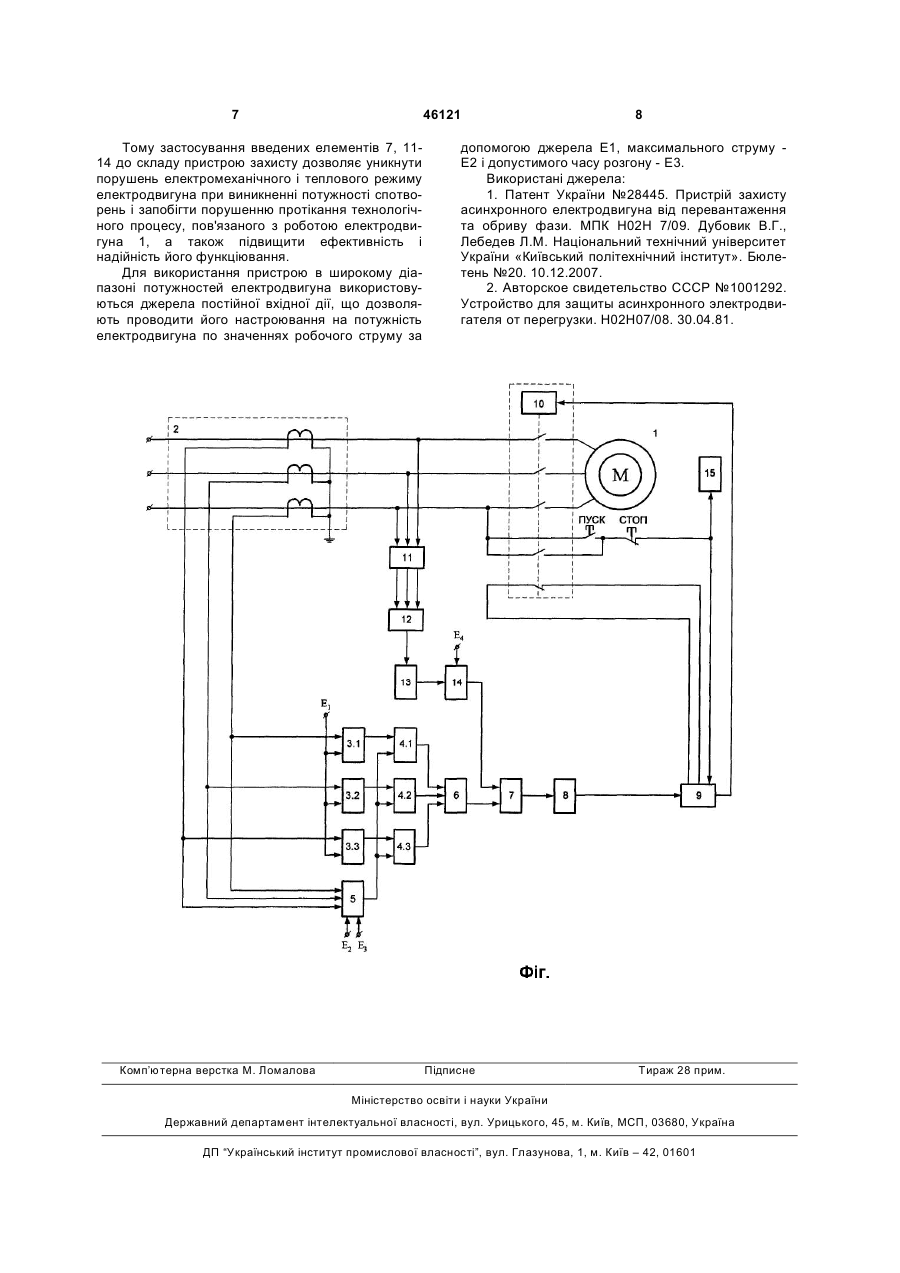

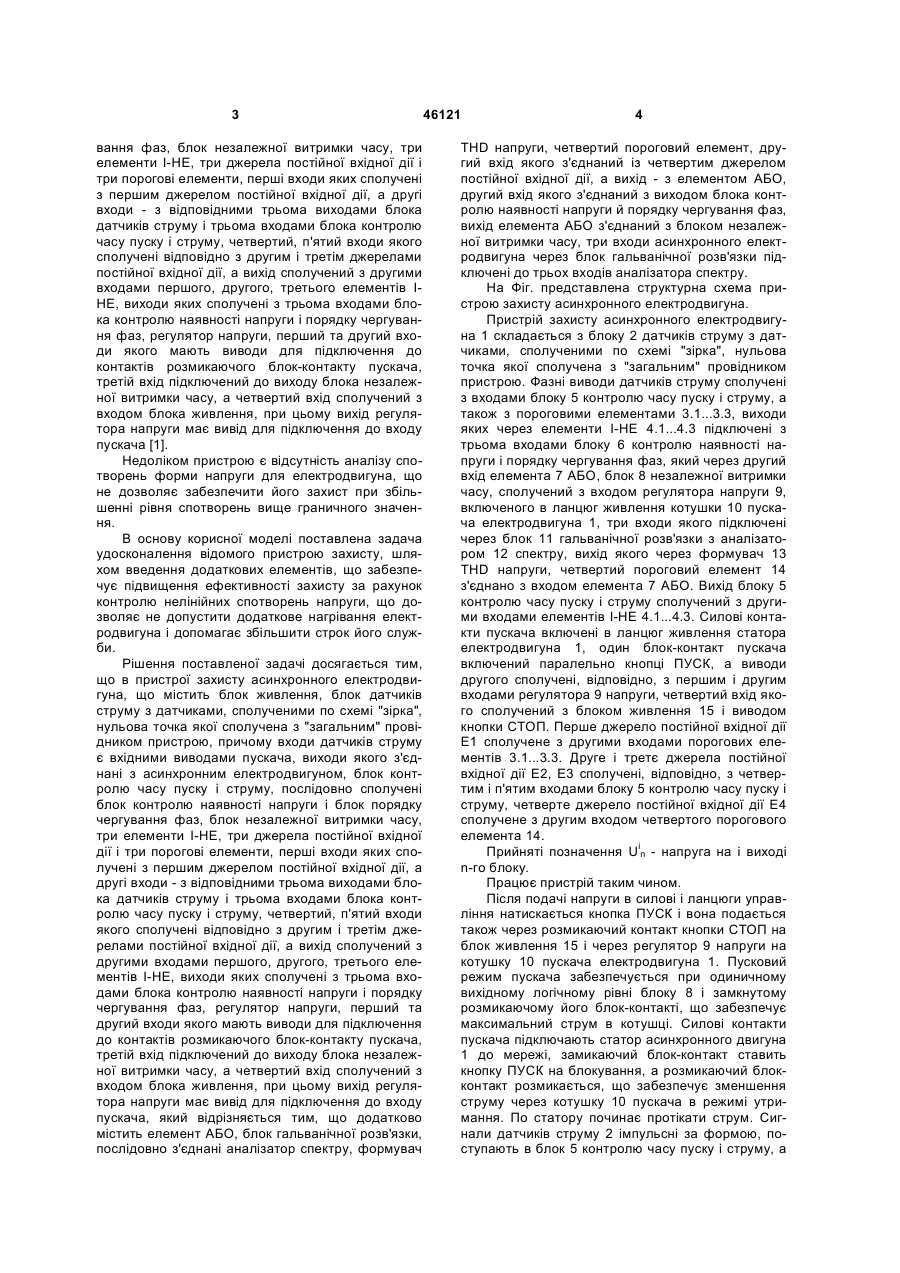

Пристрій захисту асинхронного електродвигуна, що містить блок живлення, блок датчиків струму з датчиками, сполученими по схемі "зірка", нульова точка якої сполучена з "загальним" провідником пристрою, причому входи датчиків струму є вхідними виводами пускача, виходи якого з'єднані з асинхронним електродвигуном, блок контролю часу пуску і струму, послідовно сполучені блок контролю наявності напруги і блок порядку чергування фаз, блок незалежної витримки часу, три елементи І-НЕ, три джерела постійної вхідної дії і три порогові елементи, перші входи яких сполучені з першим джерелом постійної вхідної дії, а другі входи - з відповідними трьома виходами блока датчиків струму і трьома входами блока контролю часу пуску і струму, четвертий, п'ятий входи U 2 (19) 1 3 вання фаз, блок незалежної витримки часу, три елементи І-НЕ, три джерела постійної вхідної дії і три порогові елементи, перші входи яких сполучені з першим джерелом постійної вхідної дії, а другі входи - з відповідними трьома виходами блока датчиків струму і трьома входами блока контролю часу пуску і струму, четвертий, п'ятий входи якого сполучені відповідно з другим і третім джерелами постійної вхідної дії, а вихід сполучений з другими входами першого, другого, третього елементів ІНЕ, виходи яких сполучені з трьома входами блока контролю наявності напруги і порядку чергування фаз, регулятор напруги, перший та другий входи якого мають виводи для підключення до контактів розмикаючого блок-контакту пускача, третій вхід підключений до виходу блока незалежної витримки часу, а четвертий вхід сполучений з входом блока живлення, при цьому вихід регулятора напруги має вивід для підключення до входу пускача [1]. Недоліком пристрою є відсутність аналізу спотворень форми напруги для електродвигуна, що не дозволяє забезпечити його захист при збільшенні рівня спотворень вище граничного значення. В основу корисної моделі поставлена задача удосконалення відомого пристрою захисту, шляхом введення додаткових елементів, що забезпечує підвищення ефективності захисту за рахунок контролю нелінійних спотворень напруги, що дозволяє не допустити додаткове нагрівання електродвигуна і допомагає збільшити строк його служби. Рішення поставленої задачі досягається тим, що в пристрої захисту асинхронного електродвигуна, що містить блок живлення, блок датчиків струму з датчиками, сполученими по схемі "зірка", нульова точка якої сполучена з "загальним" провідником пристрою, причому входи датчиків струму є вхідними виводами пускача, виходи якого з'єднані з асинхронним електродвигуном, блок контролю часу пуску і струму, послідовно сполучені блок контролю наявності напруги і блок порядку чергування фаз, блок незалежної витримки часу, три елементи І-НЕ, три джерела постійної вхідної дії і три порогові елементи, перші входи яких сполучені з першим джерелом постійної вхідної дії, а другі входи - з відповідними трьома виходами блока датчиків струму і трьома входами блока контролю часу пуску і струму, четвертий, п'ятий входи якого сполучені відповідно з другим і третім джерелами постійної вхідної дії, а вихід сполучений з другими входами першого, другого, третього елементів І-НЕ, виходи яких сполучені з трьома входами блока контролю наявності напруги і порядку чергування фаз, регулятор напруги, перший та другий входи якого мають виводи для підключення до контактів розмикаючого блок-контакту пускача, третій вхід підключений до виходу блока незалежної витримки часу, а четвертий вхід сполучений з входом блока живлення, при цьому вихід регулятора напруги має вивід для підключення до входу пускача, який відрізняється тим, що додатково містить елемент АБО, блок гальванічної розв'язки, послідовно з'єднані аналізатор спектру, формувач 46121 4 THD напруги, четвертий пороговий елемент, другий вхід якого з'єднаний із четвертим джерелом постійної вхідної дії, а вихід - з елементом АБО, другий вхід якого з'єднаний з виходом блока контролю наявності напруги й порядку чергування фаз, вихід елемента АБО з'єднаний з блоком незалежної витримки часу, три входи асинхронного електродвигуна через блок гальванічної розв'язки підключені до трьох входів аналізатора спектру. На Фіг. представлена структурна схема пристрою захисту асинхронного електродвигуна. Пристрій захисту асинхронного електродвигуна 1 складається з блоку 2 датчиків струму з датчиками, сполученими по схемі "зірка", нульова точка якої сполучена з "загальним" провідником пристрою. Фазні виводи датчиків струму сполучені з входами блоку 5 контролю часу пуску і струму, а також з пороговими елементами 3.1...3.3, виходи яких через елементи І-НЕ 4.1...4.3 підключені з трьома входами блоку 6 контролю наявності напруги і порядку чергування фаз, який через другий вхід елемента 7 АБО, блок 8 незалежної витримки часу, сполучений з входом регулятора напруги 9, включеного в ланцюг живлення котушки 10 пускача електродвигуна 1, три входи якого підключені через блок 11 гальванічної розв'язки з аналізатором 12 спектру, вихід якого через формувач 13 THD напруги, четвертий пороговий елемент 14 з'єднано з входом елемента 7 АБО. Вихід блоку 5 контролю часу пуску і струму сполучений з другими входами елементів І-НЕ 4.1...4.3. Силові контакти пускача включені в ланцюг живлення статора електродвигуна 1, один блок-контакт пускача включений паралельно кнопці ПУСК, а виводи другого сполучені, відповідно, з першим і другим входами регулятора 9 напруги, четвертий вхід якого сполучений з блоком живлення 15 і виводом кнопки СТОП. Перше джерело постійної вхідної дії Е1 сполучене з другими входами порогових елементів 3.1...3.3. Друге і третє джерела постійної вхідної дії Е2, Е3 сполучені, відповідно, з четвертим і п'ятим входами блоку 5 контролю часу пуску і струму, четверте джерело постійної вхідної дії Е4 сполучене з другим входом четвертого порогового елемента 14. Прийняті позначення Uіn - напруга на і виході n-го блоку. Працює пристрій таким чином. Після подачі напруги в силові і ланцюги управління натискається кнопка ПУСК і вона подається також через розмикаючий контакт кнопки СТОП на блок живлення 15 і через регулятор 9 напруги на котушку 10 пускача електродвигуна 1. Пусковий режим пускача забезпечується при одиничному вихідному логічному рівні блоку 8 і замкнутому розмикаючому його блок-контакті, що забезпечує максимальний струм в котушці. Силові контакти пускача підключають статор асинхронного двигуна 1 до мережі, замикаючий блок-контакт ставить кнопку ПУСК на блокування, а розмикаючий блокконтакт розмикається, що забезпечує зменшення струму через котушку 10 пускача в режимі утримання. По статору починає протікати струм. Сигнали датчиків струму 2 імпульсні за формою, поступають в блок 5 контролю часу пуску і струму, а 5 також через порогові елементи 3.1...3.3 і елементи І-НЕ 4.1...4.3 на блок 6 контролю наявності напруги і порядку чергування фаз. Якщо амплітуди імпульсів струму кожної з фаз перевищують значення порогу спрацьовування порогових елементів 3.1...3.3 з характеристикою 1 при U2>Е1 U3.1= 0 при U2
