Номер патенту: 46132

Опубліковано: 10.12.2009

Автор: Лемперт Володимир Ілліч

Завантажити PDF файл.

Формула / Реферат

1. Контейнер (1) для харчових продуктів з плоским дном та боковими стінками і плоскою кришкою (2) з ободом, на внутрішній поверхні якого виконано виступ для герметичного з'єднання з контейнером, який відрізняється тим, що містить корпус (3), виконаний у вигляді рівносторонньої трикутної зрізаної піраміди з округленими ребрами, яка розширюється до верху, і бокові стінки якого утворені відсіками шести конічних поверхонь (6), верхня (10) частина корпусу (3) виконується більшого розміру та поєднується з нижньою (11) по контуру горизонтальною плоскою ділянкою (12), з відкритої сторони корпусу виконано вінець (5), який складається з зовнішньої конічної (13) та верхньої плоскої (15) поверхонь, на внутрішній поверхні нижньої (11) частини корпусу (3) розташовано шість опорних ребер (9), а з зовнішньої сторони по периметру дна (4) виконано рант (16), і фіксуючий елемент (19) виступу (18) для защіпання кришки (2) виконується конічним.

2. Контейнер за п. 1, який відрізняється тим, що напрямна корпусу (3) являє собою рівносторонній криволінійний трикутник, сторони якого є дугами кіл з центрами у вершинах цього трикутника.

Текст

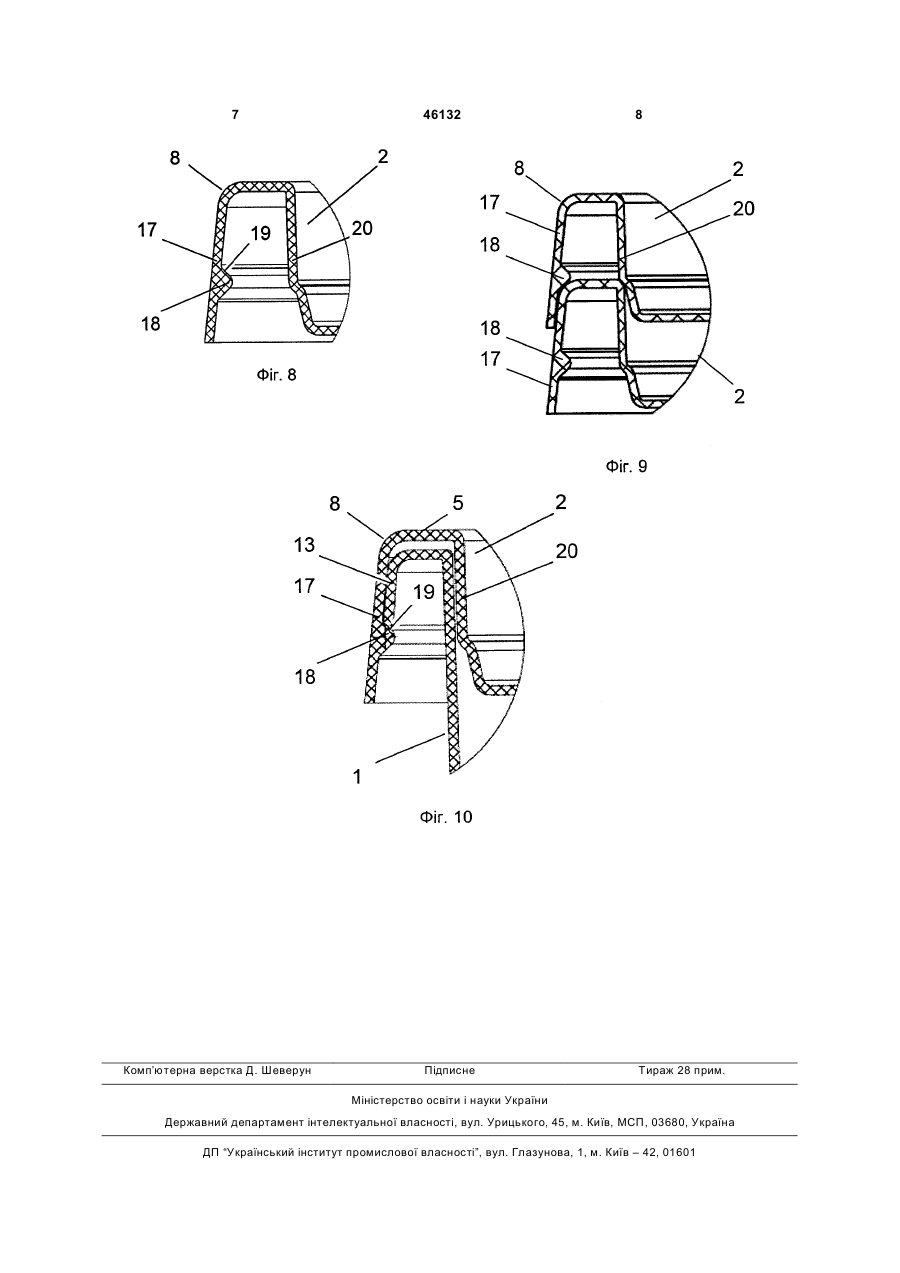

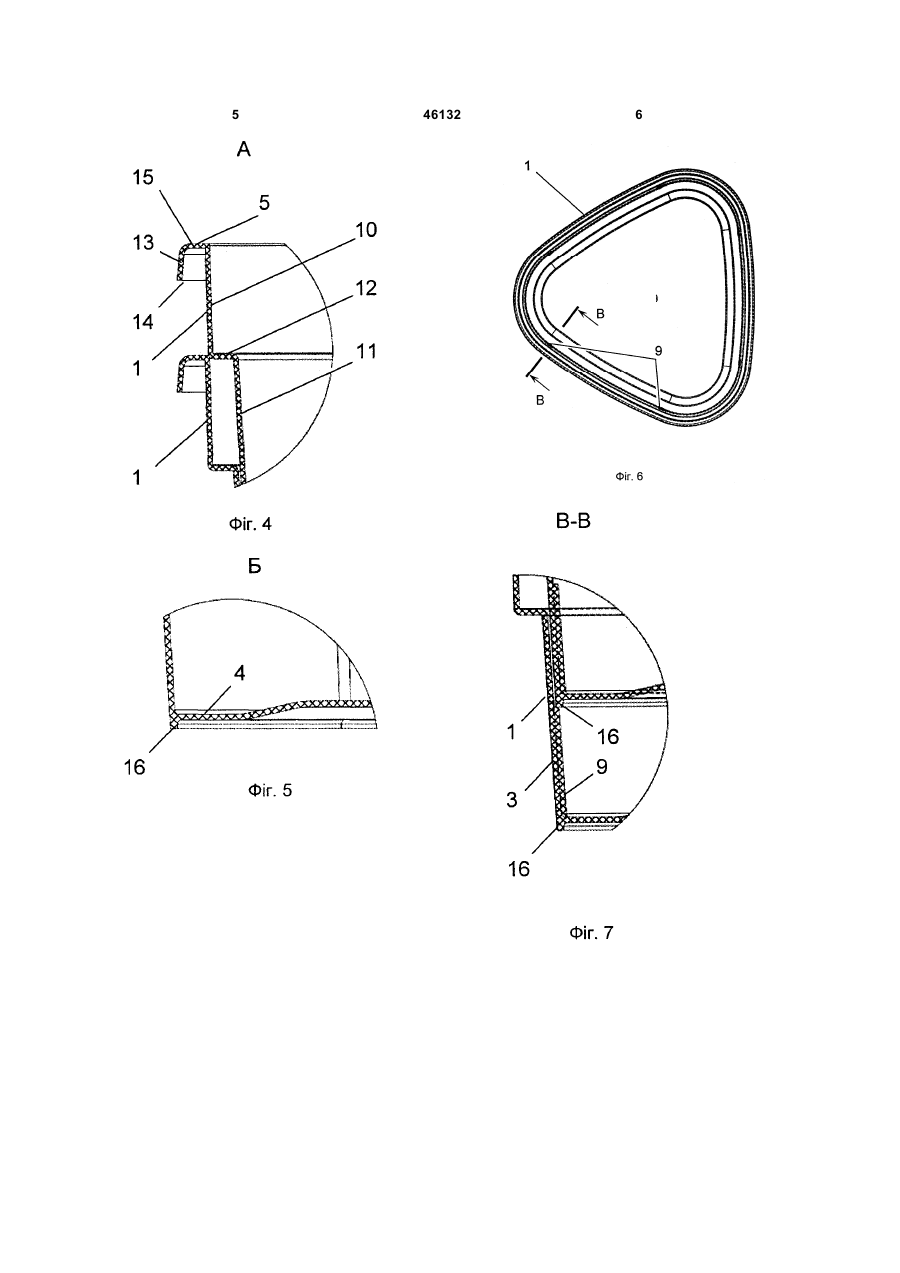

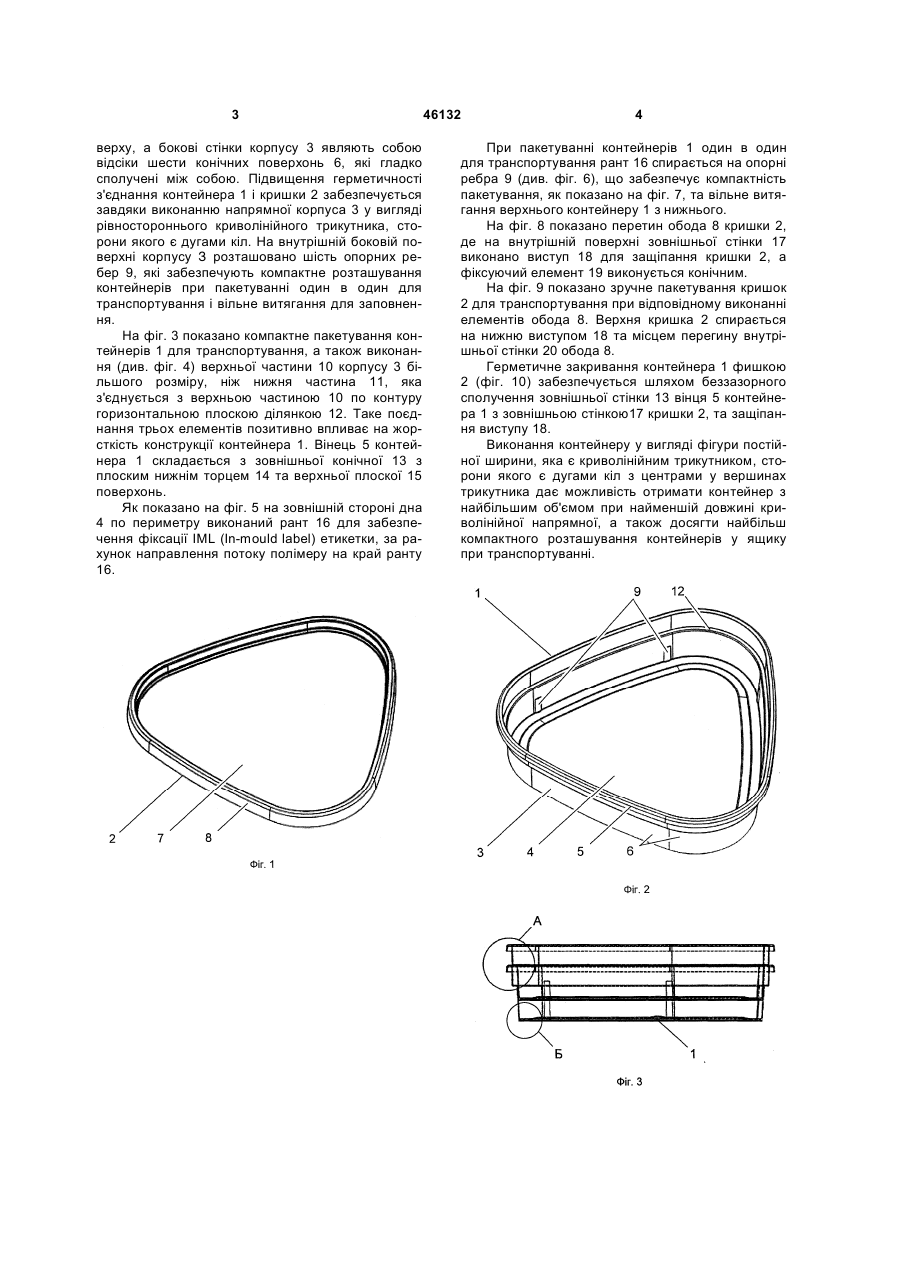

1. Контейнер (1) для харчових продуктів з плоским дном та боковими стінками і плоскою кришкою (2) з ободом, на внутрішній поверхні якого виконано виступ для герметичного з'єднання з контейнером, який відрізняється тим, що містить корпус (3), виконаний у вигляді рівносторонньої трикутної зрізаної піраміди з округленими ребрами, яка розширюється до верху, і бокові стінки якого утворені відсіками шести конічних поверхонь 3 верху, а бокові стінки корпусу 3 являють собою відсіки шести конічних поверхонь 6, які гладко сполучені між собою. Підвищення герметичності з'єднання контейнера 1 і кришки 2 забезпечується завдяки виконанню напрямної корпуса 3 у вигляді рівностороннього криволінійного трикутника, сторони якого є дугами кіл. На внутрішній боковій поверхні корпусу З розташовано шість опорних ребер 9, які забезпечують компактне розташування контейнерів при пакетуванні один в один для транспортування і вільне витягання для заповнення. На фіг. 3 показано компактне пакетування контейнерів 1 для транспортування, а також виконання (див. фіг. 4) верхньої частини 10 корпусу 3 більшого розміру, ніж нижня частина 11, яка з'єднується з верхньою частиною 10 по контуру горизонтальною плоскою ділянкою 12. Таке поєднання трьох елементів позитивно впливає на жорсткість конструкції контейнера 1. Вінець 5 контейнера 1 складається з зовнішньої конічної 13 з плоским нижнім торцем 14 та верхньої плоскої 15 поверхонь. Як показано на фіг. 5 на зовнішній стороні дна 4 по периметру виконаний рант 16 для забезпечення фіксації IML (In-mould label) етикетки, за рахунок направлення потоку полімеру на край ранту 16. 46132 4 При пакетуванні контейнерів 1 один в один для транспортування рант 16 спирається на опорні ребра 9 (див. фіг. 6), що забезпечує компактність пакетування, як показано на фіг. 7, та вільне витягання верхнього контейнеру 1 з нижнього. На фіг. 8 показано перетин обода 8 кришки 2, де на внутрішній поверхні зовнішньої стінки 17 виконано виступ 18 для защіпання кришки 2, а фіксуючий елемент 19 виконується конічним. На фіг. 9 показано зручне пакетування кришок 2 для транспортування при відповідному виконанні елементів обода 8. Верхня кришка 2 спирається на нижню виступом 18 та місцем перегину внутрішньої стінки 20 обода 8. Герметичне закривання контейнера 1 фишкою 2 (фіг. 10) забезпечується шляхом беззазорного сполучення зовнішньої стінки 13 вінця 5 контейнера 1 з зовнішньою стінкою17 кришки 2, та защіпання виступу 18. Виконання контейнеру у вигляді фігури постійної ширини, яка є криволінійним трикутником, сторони якого є дугами кіл з центрами у вершинах трикутника дає можливість отримати контейнер з найбільшим об'ємом при найменшій довжині криволінійної напрямної, а також досягти найбільш компактного розташування контейнерів у ящику при транспортуванні. 5 46132 6 7 Комп’ютерна верстка Д. Шеверун 46132 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Container with lid for foodstuffs

Автори англійською

Lempert Volodymyr Illich

Назва патенту російською

Контейнер с крышкой для пищевых продуктов

Автори російською

Лемперт Владимир Ильич

МПК / Мітки

МПК: B65D 21/02

Мітки: контейнер, кришкою, харчових, продуктів
