Контейнер для харчових продуктів

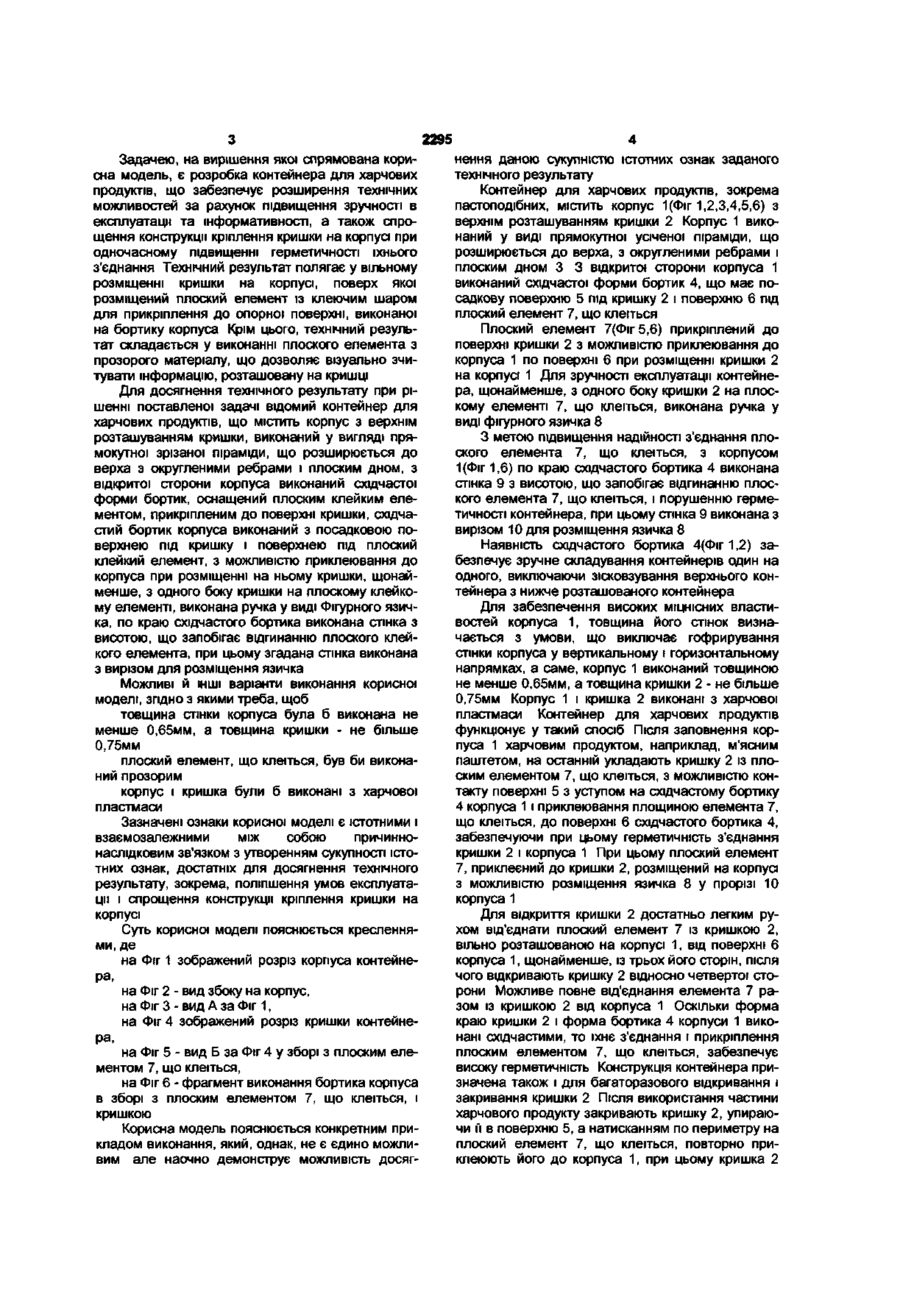

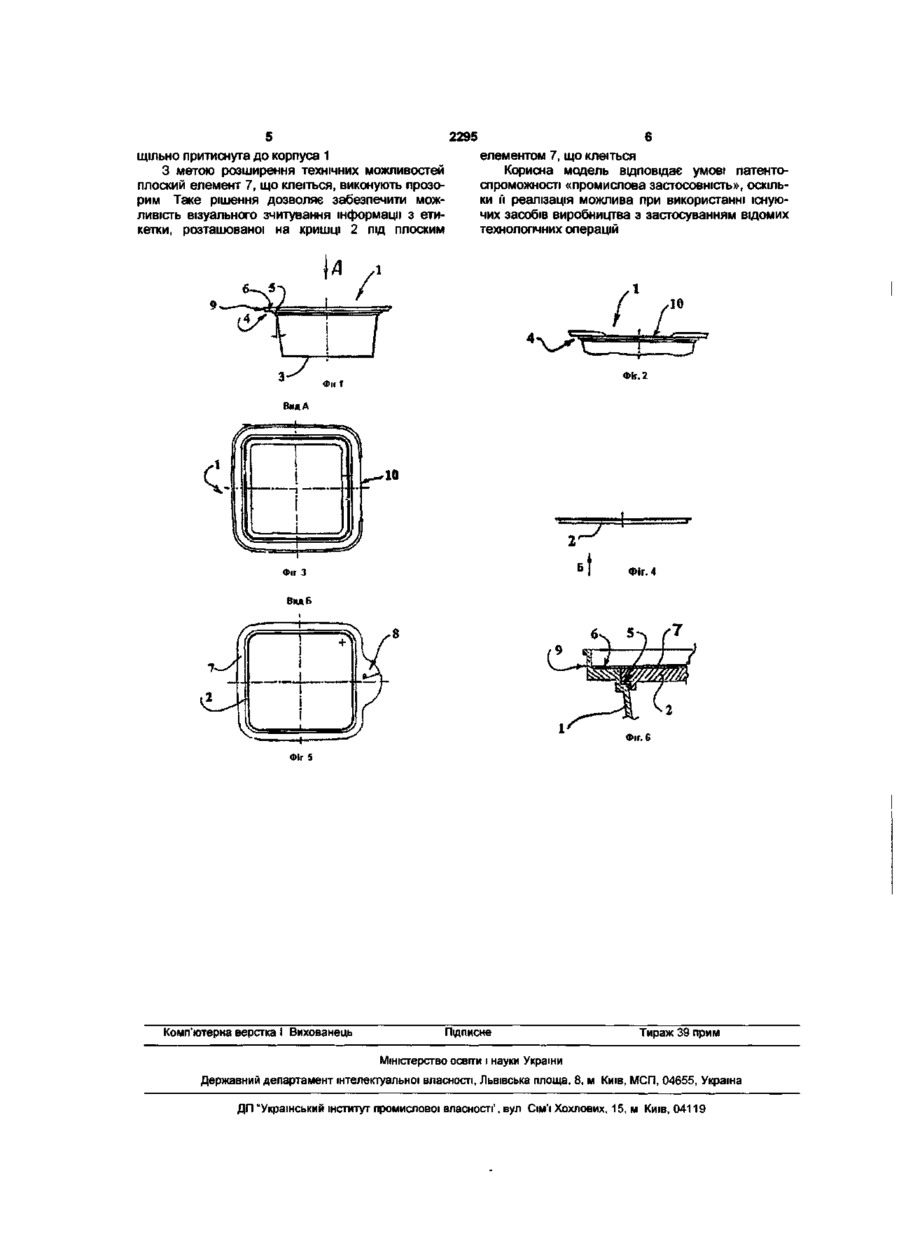

1 Контейнер для харчових продуктів, який містить корпус з верхнім розташуванням кришки, виконаний у вигляді прямокутної зрізаної піраміди, що розширюється до верху, з округленими ребрами і плоским дном, з відкритої сторони корпуса виконаний східчастої форми бортик, який відрізняється тим, що він оснащений плоским клейким елементом, прикріпленим до поверхні кришки, східчастий бортик корпуса виконаний з посадковою поверхнею під кришку і поверхнею під плоский клейкий елемент з можливістю приклеювання до корпуса при розміщенні на ньому кришки, щонайменше з одного боку кришки на плоскому клейкому елементі виконана ручка у вигляді фігурного язичка, по краю східчастого бортика виконана стінка з висотою, що запобігає відгинанню плоского клейкого елемента, при цьому згадана стінка виконана з вирізом для розміщення язичка 2 Контейнер за п 1, який відрізняється тим, що товщина стінки корпуса виконана не меншою 0,65мм, а товщина кришки - не більшою 0,75мм 3 Контейнер за п 1, який відрізняється тим, що плоский клейкий елемент виконаний прозорим 4 Контейнер за п 1, який відрізняється тим, що корпус і кришка виконані з харчової пластмаси Корисна модель відноситься до легкої промисловості, а саме до пакувальних засобів, зокрема, до контейнерів для розміщення харчових продуктів З рівня техніки відома полімерна тара для рідких, сипких та пастоподібних продуктів, виконана у виді корпуса з горловиною під кришку, виконану з жолобом, що охоплює горловину, при цьому корпус у перетині, паралельному основі, має форму багатокутника, на прямих ділянках внутрішньої поверхні жолоба знімної кришки виконаний виступ, розташований з можливістю взаємодії з уступом приливка горловини й утворення замкового з'єднання при накриванні корпуса кришкою [RU №24186, МПК7 B65D85/00, публ 27/07/2001] До недоліків відомого рішення контейнера відносяться обмежені технічні можливості, обумовлені неможливістю забезпечення фіксації однієї тари відносно іншої, розташованої на ній як при транспортуванні, так і при збереженні продуктів Іншим недоліком є відносно невисока твердість контейнера по вертикалі, особливо при виконанні його для рідких продуктів ВІДОМІ також контейнери для харчових продуктів, виконані з кришкою що клеїться [патент Великобританії №1176291, МПК B65D51/00, публ 01 01 1970] Недоліком відомої конструкції контейнера є невисока надійність, обумовлена можливістю зачеплення плоского елемента, що клеїться, по периметру і ненавмисного розкриття контейнера, іншими недоліками є незручність складування контейнерів один на одному через наявність плоского верха і невисока твердість, обумовлена напівсферичною формою корпуса, що мнеться, по вертикалі Як найближчий аналог прийнята конструкція контейнера за патентом Норвегії №75620, МКПО 9-03, публ ЗО 03 2000 Відомий контейнер для харчових продуктів містить утримуючий корпус з верхнім розташуванням кришки, виконаний у виді прямокутної усіченої піраміди, що розширюється до верха, з округленими ребрами і плоским дном, з відкритої сторони корпуса виконаний східчастої форми бортик, що має з внутрішньої сторони корпуса фіксуючі елементи для взаємодії з кришкою Недоліком відомого контейнера за патентом Норвегії №75620 є підвищена складність конструктивного рішення і, як наслідок, невисока технологічність виготовлення конструкції і відносно висока собівартість ю О) CM CM 2295 Задачею, на вирішення якої спрямована корисна модель, є розробка контейнера для харчових продуктів, що забезпечує розширення технічних можливостей за рахунок підвищення зручності в експлуатації та інформативності, а також спрощення конструкції кріплення кришки на корпусі при одночасному підвищенні герметичності їхнього з'єднання Технічний результат полягає у вільному розміщенні кришки на корпусі, поверх якої розміщений плоский елемент із клеючим шаром для прикріплення до опорної поверхні, виконаної на бортику корпуса Крім цього, технічний результат складається у виконанні плоского елемента з прозорого матеріалу, що дозволяє візуально зчитувати інформацію, розташовану на кришці Для досягнення технічного результату при рішенні поставленої задачі відомий контейнер для харчових продуктів, що містить корпус з верхнім розташуванням кришки, виконаний у вигляді прямокутної зрізаної піраміди, що розширюється до верха з округленими ребрами і плоским дном, з відкритої сторони корпуса виконаний східчастої форми бортик, оснащений плоским клейким елементом, прикріпленим до поверхні кришки, східчастий бортик корпуса виконаний з посадковою поверхнею під кришку і поверхнею під плоский клейкий елемент, з можливістю приклеювання до корпуса при розміщенні на ньому кришки, щонайменше, з одного боку кришки на плоскому клейкому елементі, виконана ручка у виді Фігурного язичка, по краю східчастого бортика виконана стінка з висотою, що запобігає відгинанню плоского клейкого елемента, при цьому згадана стінка виконана з вирізом для розміщення язичка Можливі Й ІНШІ варіанти виконання корисної моделі, згідно з якими треба, щоб товщина стінки корпуса була б виконана не менше 0,65мм, а товщина кришки - не більше 0,75мм плоский елемент, що клеїться, був би виконаний прозорим корпус і кришка були б виконані з харчової пластмаси Зазначені ознаки корисної моделі є істотними і взаємозалежними між собою причиннонаслщковим зв'язком з утворенням сукупності істотних ознак, достатніх для досягнення технічного результату, зокрема, поліпшення умов експлуатації і спрощення конструкції кріплення кришки на корпусі Суть корисної моделі пояснюється кресленнями, де на Фіг 1 зображений розріз корпуса контейнера, на Фіг 2 - вид збоку на корпус, на Фіг 3 - вид А за Фіг 1, на Фіг 4 зображений розріз кришки контейнера, на Фіг 5 - вид Б за Фіг 4 у зборі з плоским елементом 7, що клеїться, на Фіг 6 - фрагмент виконання бортика корпуса в зборі з плоским елементом 7, що клеїться, і кришкою Корисна модель пояснюється конкретним прикладом виконання, який, однак, не є єдино можливим але наочно демонструє можливість досяг нення даною сукупністю істотних ознак заданого технічного результату Контейнер для харчових продуктів, зокрема пастоподібних, містить корпус 1 (Фіг 1,2,3,4,5,6) з верхнім розташуванням кришки 2 Корпус 1 виконаний у виді прямокутної усіченої піраміди, що розширюється до верха, з округленими ребрами і плоским дном З З відкритої сторони корпуса 1 виконаний східчастої форми бортик 4, що має посадкову поверхню 5 під кришку 2 і поверхню 6 під плоский елемент 7, що клеїться Плоский елемент 7(Фіг 5,6) прикріплений до поверхні кришки 2 з можливістю приклеювання до корпуса 1 по поверхні 6 при розміщенні кришки 2 на корпусі 1 Для зручності експлуатації контейнера, щонайменше, з одного боку кришки 2 на плоскому елементі 7, що клеїться, виконана ручка у виді фігурного язичка 8 З метою підвищення надійності з'єднання плоского елемента 7, що клеїться, з корпусом 1(Фіг 1,6) по краю східчастого бортика 4 виконана стінка 9 з висотою, що запобігає відгинанню плоского елемента 7, що клеїться, і порушенню герметичності контейнера, при цьому стінка 9 виконана з вирізом 10 для розміщення язичка 8 Наявність східчастого бортика 4(Фіг 1,2) забезпечує зручне складування контейнерів один на одного, виключаючи зісковзування верхнього контейнера з нижче розташованого контейнера Для забезпечення високих мщнісних властивостей корпуса 1, товщина його стінок визначається з умови, що виключає гофрирування стінки корпуса у вертикальному і горизонтальному напрямках, а саме, корпус 1 виконаний товщиною не менше 0,65мм, а товщина кришки 2 - не більше 0,75мм Корпус 1 і кришка 2 виконані з харчової пластмаси Контейнер для харчових продуктів функціонує у такий спосіб Після заповнення корпуса 1 харчовим продуктом, наприклад, м'ясним паштетом, на останній укладають кришку 2 із плоским елементом 7, що клеїться, з можливістю контакту поверхні 5 з уступом на східчастому бортику 4 корпуса 1 і приклеювання площиною елемента 7, що клеїться, до поверхні 6 східчастого бортика 4, забезпечуючи при цьому герметичність з'єднання кришки 2 і корпуса 1 При цьому плоский елемент 7, приклеєний до кришки 2, розміщений на корпусі з можливістю розміщення язичка 8 у прорізі 10 корпуса 1 Для відкриття кришки 2 достатньо легким рухом від'єднати плоский елемент 7 із кришкою 2, вільно розташованою на корпусі 1, від поверхні 6 корпуса 1, щонайменше, із трьох його сторін, після чого відкривають кришку 2 відносно четвертої сторони Можливе повне від'єднання елемента 7 разом із кришкою 2 від корпуса 1 Оскільки форма краю кришки 2 і форма бортика 4 корпуси 1 виконані східчастими, то їхнє з'єднання і прикріплення плоским елементом 7, що клеїться, забезпечує високу герметичність Конструкція контейнера призначена також і для багаторазового відкривання і закривання кришки 2 Після використання частини харчового продукту закривають кришку 2, упираючи її в поверхню 5, а натисканням по периметру на плоский елемент 7, що клеїться, повторно приклеюють його до корпуса 1, при цьому кришка 2 2295 щільно притиснута до корпуса 1 З метою розширення технічних можливостей плоский елемент 7, що клеїться, виконують прозорим Таке рішення дозволяє забезпечити можливість візуального зчитування інформації з етикетки, розташованої на кришці 2 під плоским 6 елементом 7, що клеїться Корисна модель відповідає умові патентоспроможності «промислова застосовність», оскільки її реалізація можлива при використанні існуючих засобів виробництва з застосуванням відомих технологічних операцій Фіг. 2 Фігі ВидА Фіг З ФІГ. 4 Фіг. 6 Фіг 5 Комп'ютерна верстка І Вихованець Підписне Тираж 39 прим Міністерство освгти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності', вул Сім'ї Хохлових, 15, м Київ, 04119
