Зернозбиральний комплекс
Номер патенту: 46148
Опубліковано: 15.05.2002
Автори: Макушин Генадій Васильович, Коваль Сергій Миколайович, Погорілий Леонід Володимирович, Шульга Сергій Федорович, Іваненко Іван Миколайович
Формула / Реферат

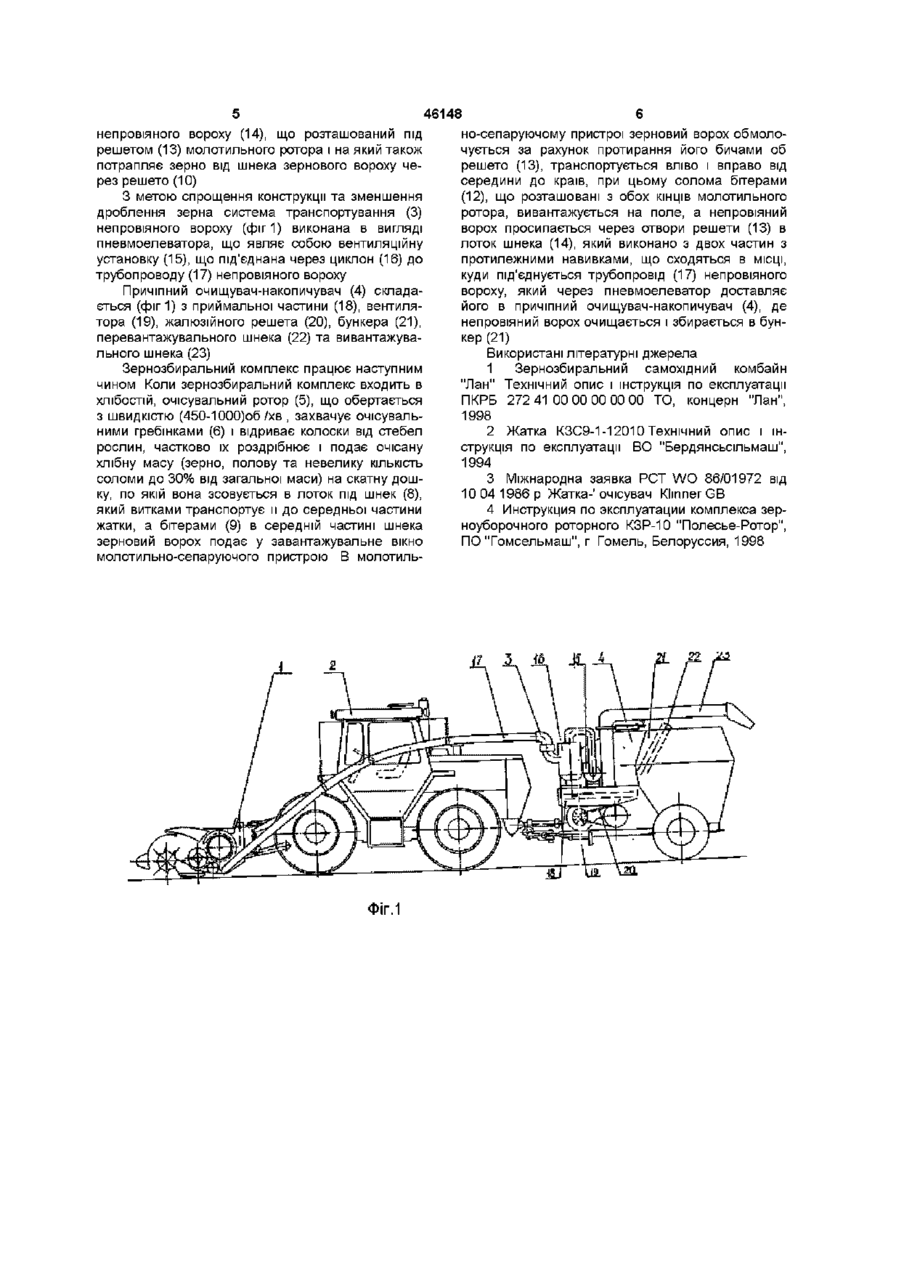

1. Зернозбиральний комплекс, що складається з жатки, молотильно-сепаруючого пристрою, універсального енергетичного засобу, системи транспортування непровіяного вороху, причіпного очищувача-накопичувача, який відрізняється тим, що жатка і молотильно-сепаруючий пристрій змонтовано в одному агрегаті, при цьому жатку виконано у вигляді очісувального ротора з гребінками та стабілізатора висоти очісування для подання очісаної хлібної маси на скатну дошку з решетом для попереднього відокремлення зернової частини, та шнека для подання зернового вороху на завантажувальне вікно молотильно-сепаруючого пристрою.
2. Зернозбиральний комплекс за п. 1, який відрізняється тим, що завантажувальне вікно молотильно-сепаруючого пристрою виконано в його середній частині, а бичі лівої і правої частин розміщені по спіралях з протилежними напрямками навивки.

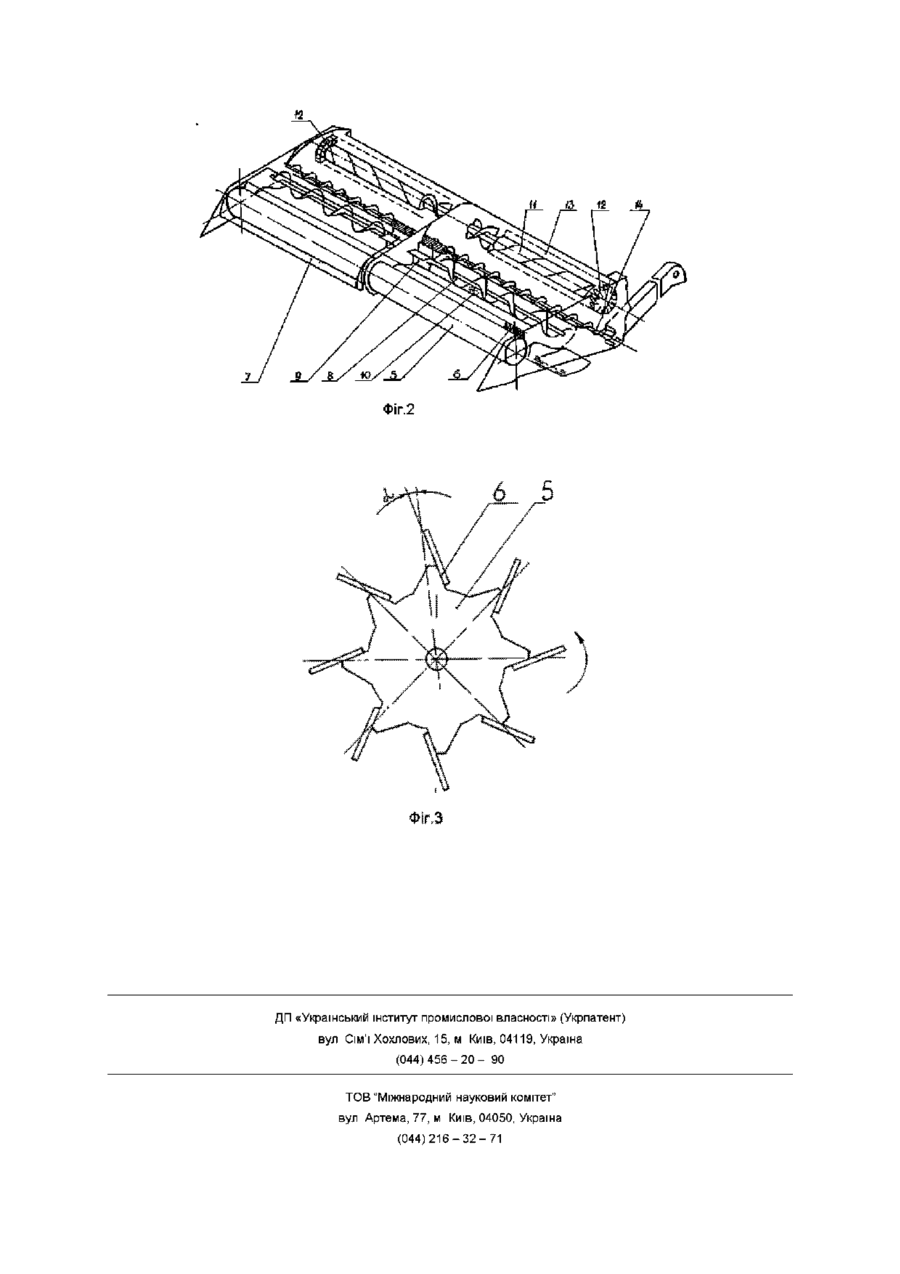

3. Зернозбиральний комплекс за п. 1, який відрізняється тим, що гребінки розміщені відносно очісувального ротора таким чином, що кут між поверхнею гребінок та прямою, що проходить через центр обертання очісувального ротора та носок гребінок в напрямку обертання знаходиться в межах (15 - 25)°.
4. Зернозбиральний комплекс за п. 1, який відрізняється тим, що система транспортування непровіяного вороху виконана в вигляді пневмоелеватора, що являє собою вентиляційну установку, що під'єднана через циклон до трубопроводу непровіяного вороху.

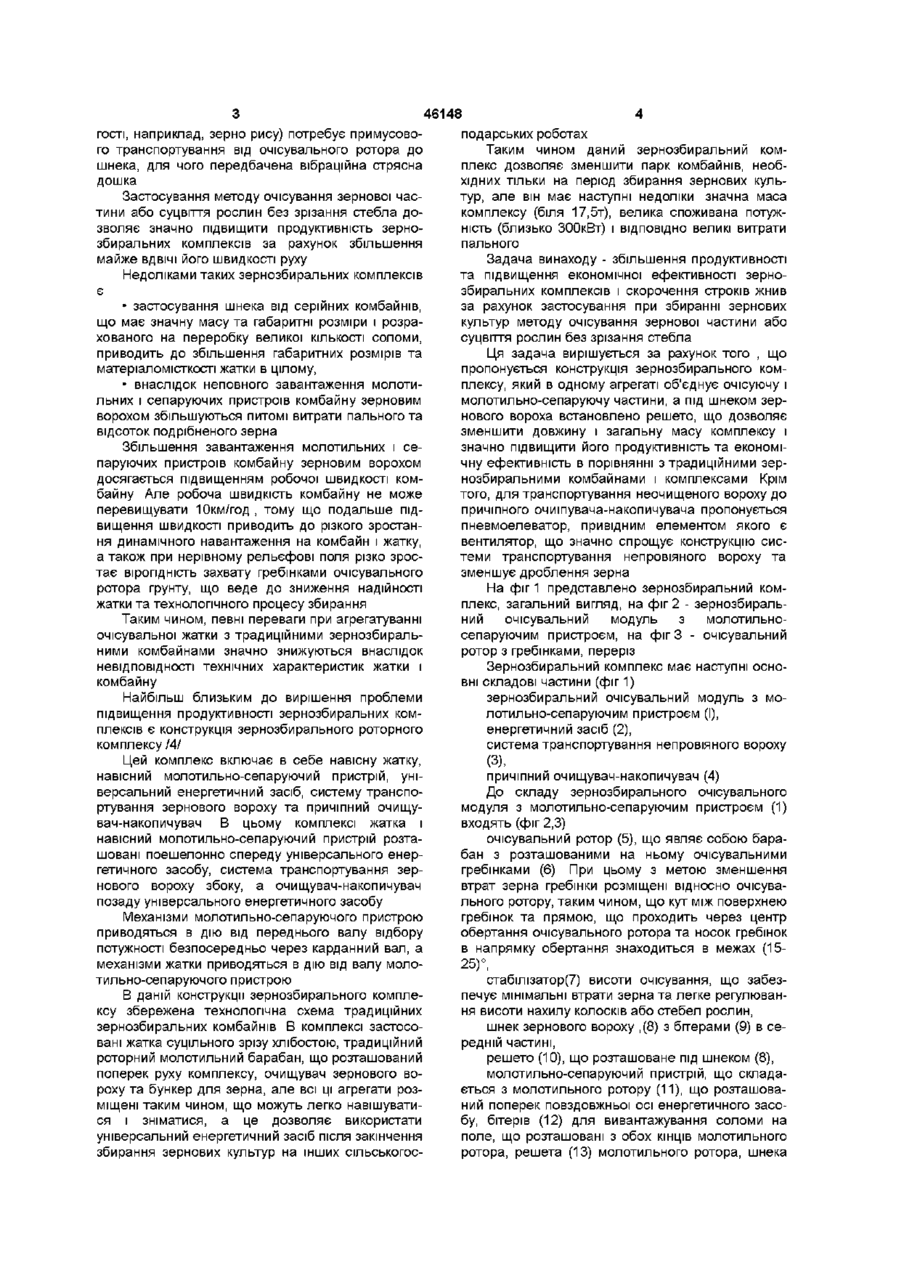

Текст
1 Зернозбиральний комплекс, що складається з жатки, молотильно-сепаруючого пристрою, універсального енергетичного засобу, системи транспортування непровіяного вороху, причіпного очищувача-накопичувача, який відрізняється тим, що жатка і молотильносепаруючий пристрій змонтовано в одному агрегаті, при цьому жатку виконано у вигляді очісувального ротора з гребінками та стабілізатора висоти очісування для подання очісаної хлібної маси на скатну дошку з решетом для попереднього відокремлення зернової частини, та шнека для подання зернового вороху на завантажувальне вікно молотильно-сепаруючого пристрою 2 Зернозбиральний комплекс за п 1, який відрізняється тим, що завантажувальне вікно молотильно-сепаруючого пристрою виконано в його середній частині, а бичі лівої і правої частин розміщені по спіралях з протилежними напрямками навивки 3 Зернозбиральний комплекс за п 1, який відрізняється тим, що гребінки розміщені відносно очісувального ротора таким чином, що кут між поверхнею гребінок та прямою, що проходить через центр обертання очісувального ротора та носок гребінок в напрямку обертання знаходиться в межах (15 - 25)° 4 Зернозбиральний комплекс за п 1, який відрізняється тим, що система транспортування непровіяного вороху виконана в вигляді пневмоелеватора, що являє собою вентиляційну установку, що під'єднана через циклон до трубопроводу непровіяного вороху О 00 Винахід відноситься до сільськогосподарського машинобудування і може бути використаним для збирання врожаю зернових культур ВІДОМІ традиційні зернозбиральні комбайни /1/, що агрегатуються з традиційними жатками /2/, які зрізають стебла хлібостою і подають всю зрізану технологічну масу (зерно, полову та солому) в молотарку зернозбирального комбайну Недоліком таких зернозбиральних комплексів є те, що немає можливості кардинального збільшення їх продуктивності вище 10кг/с при збиранні врожаю зернових культур тому, що остання обмежена пропускною спроможністю сепаруючих і очищуючих пристроїв комбайна, які перепускають через себе всю зрізану жаткою технологічну масу Подальше збільшення продуктивності без збільшення маси зернозбирального комбайну проблематично Вказаний недолік частково усувається з вико ристанням в комплексі із традиційними зернозбиральними комбайнами жаток для збирання зернових культур методом очісування зернової частини або суцвіття рослин без зрізання стебла /З/ Вказана жатка складається із рами, на якій встановлені очісувальний ротор, рухомий носок, що нахиляє хлібостій, стрясну (активну) дошку, шнек від традиційної жатки, механізми приводу в рух перелічених вузлів Очісувальна жатка працює таким чином Коли зернозбиральний комбайн входить в хлібостій, очісувальний ротор, що обертається з швидкістю (450-1000)об/хв , очісувальними гребінками відриває колоски від стебел рослин, частково їх роздрібнює і подає технологічну масу (зерно, полову та невелику КІЛЬКІСТЬ СОЛОМИ - до 30% від загальної маси) на шнек, який транспортує и до середньої частини жатки і пальцями подає через вивантажувальне вікно в похилу камеру Частина зерна (особливо зерно підвищеної воло (О 46148 гості, наприклад, зерно рису) потребує примусовоподарських роботах го транспортування від очісувального ротора до Таким чином даний зернозбиральний комшнека, для чого передбачена вібраційна стрясна плекс дозволяє зменшити парк комбайнів, необдошка хідних тільки на період збирання зернових культур, але він має наступні недоліки значна маса Застосування методу очісування зернової часкомплексу (біля 17,5т), велика споживана потужтини або суцвіття рослин без зрізання стебла доність (близько 300кВт) і ВІДПОВІДНО великі витрати зволяє значно підвищити продуктивність зернопального збиральних комплексів за рахунок збільшення майже ВДВІЧІ його швидкості руху Задача винаходу - збільшення продуктивності та підвищення економічної ефективності зерноНедоліками таких зернозбиральних комплексів збиральних комплексів і скорочення строків жнив є за рахунок застосування при збиранні зернових • застосування шнека від серійних комбайнів, культур методу очісування зернової частини або що має значну масу та габаритні розміри і розрасуцвіття рослин без зрізання стебла хованого на переробку великої КІЛЬКОСТІ СОЛОМИ, приводить до збільшення габаритних розмірів та Ця задача вирішується за рахунок того , що матеріаломісткості жатки в цілому, пропонується конструкція зернозбирального комплексу, який в одному агрегаті об'єднує очісуючу і • внаслідок неповного завантаження молотимолотильно-сепаруючу частини, а під шнеком зерльних і сепаруючих пристроїв комбайну зерновим нового вороха встановлено решето, що дозволяє ворохом збільшуються питомі витрати пального та зменшити довжину і загальну масу комплексу і відсоток подрібненого зерна значно підвищити його продуктивність та економіЗбільшення завантаження молотильних і сечну ефективність в порівнянні з традиційними зерпаруючих пристроїв комбайну зерновим ворохом нозбиральними комбайнами і комплексами Крім досягається підвищенням робочої швидкості комтого, для транспортування неочищеного вороху до байну Але робоча швидкість комбайну не може причіпного очиїпувача-накопичувача пропонується перевищувати 10км/год , тому що подальше підпневмоелеватор, привідним елементом якого є вищення швидкості приводить до різкого зростанвентилятор, що значно спрощує конструкцію сисня динамічного навантаження на комбайн і жатку, теми транспортування непровіяного вороху та а також при нерівному рельєфові поля різко зросзменшує дроблення зерна тає вірогідність захвату гребінками очісувального ротора грунту, що веде до зниження надійності На фіг 1 представлено зернозбиральний комжатки та технологічного процесу збирання плекс, загальний вигляд, на фіг 2 - зернозбиральний очісувальний модуль з молотильноТаким чином, певні переваги при агрегатуванні сепаруючим пристроєм, на фіг 3 - очісувальний очісувальної жатки з традиційними зернозбиральротор з гребінками, переріз ними комбайнами значно знижуються внаслідок невідповідності технічних характеристик жатки і Зернозбиральний комплекс має наступні оснокомбайну вні складові частини (фіг 1) Найбільш близьким до вирішення проблеми зернозбиральний очісувальний модуль з мопідвищення продуктивності зернозбиральних комлотильно-сепаруючим пристроєм (І), плексів є конструкція зернозбирального роторного енергетичний засіб (2), комплексу/4/ система транспортування непровіяного вороху Цей комплекс включає в себе навісну жатку, (3), навісний молотильно-сепаруючий пристрій, уніпричіпний очищувач-накопичувач (4) версальний енергетичний засіб, систему транспоДо складу зернозбирального очісувального ртування зернового вороху та причіпний очищумодуля з молотильно-сепаруючим пристроєм (1) вач-накопичувач В цьому комплексі жатка і входять (фіг 2,3) навісний молотильно-сепаруючий пристрій розтаочісувальний ротор (5), що являє собою барашовані поешелонно спереду універсального енербан з розташованими на ньому очісувальними гетичного засобу, система транспортування зергребінками (6) При цьому з метою зменшення нового вороху збоку, а очищувач-накопичувач втрат зерна гребінки розміщені відносно очісувапозаду універсального енергетичного засобу льного ротору, таким чином, що кут між поверхнею гребінок та прямою, що проходить через центр Механізми молотильно-сепаруючого пристрою обертання очісувального ротора та носок гребінок приводяться в дію від переднього валу відбору в напрямку обертання знаходиться в межах (15потужності безпосередньо через карданний вал, а 25)°, механізми жатки приводяться в дію від валу молотильно-сепаруючого пристрою стабілізатор(7) висоти очісування, що забезВ даній конструкції зернозбирального комплепечує мінімальні втрати зерна та легке регулюванксу збережена технологічна схема традиційних ня висоти нахилу колосків або стебел рослин, зернозбиральних комбайнів В комплексі застосошнек зернового вороху ,(8) з бітерами (9) в севані жатка суцільного зрізу хлібостою, традиційний редній частині, роторний молотильний барабан, що розташований решето (10), що розташоване під шнеком (8), поперек руху комплексу, очищувач зернового вомолотильно-сепаруючий пристрій, що складароху та бункер для зерна, але всі ці агрегати розється з молотильного ротору (11), що розташоваміщені таким чином, що можуть легко навішуватиний поперек повздовжньої осі енергетичного засося і зніматися, а це дозволяє використати бу, бітерів (12) для вивантажування соломи на універсальний енергетичний засіб після закінчення поле, що розташовані з обох КІНЦІВ МОЛОТИЛЬНОГО збирання зернових культур на інших сільськогосротора, решета (13) молотильного ротора, шнека 46148 непровіяного вороху (14), що розташований під решетом (13) молотильного ротора і на який також потрапляє зерно від шнека зернового вороху через решето (10) З метою спрощення конструкції та зменшення дроблення зерна система транспортування (3) непровіяного вороху (фіг 1) виконана в вигляді пневмоелеватора, що являє собою вентиляційну установку (15), що під'єднана через циклон (16) до трубопроводу (17) непровіяного вороху Причіпний очищувач-накопичувач (4) складається (фиг 1) з приймальної частини (18), вентилятора (19), жалюзійного решета (20), бункера (21), перевантажувального шнека (22) та вивантажувального шнека (23) Зернозбиральний комплекс працює наступним чином Коли зернозбиральний комплекс входить в хлібостій, очісувальний ротор (5), що обертається з швидкістю (450-1000)об/хв , захвачує очісувальними гребінками (6) і відриває колоски від стебел рослин, частково їх роздрібнює і подає очісану хлібну масу (зерно, полову та невелику КІЛЬКІСТЬ соломи до 30% від загальної маси) на скатну дошку, по якій вона зсовується в лоток під шнек (8), який витками транспортує и до середньої частини жатки, а бітерами (9) в середній частині шнека зерновий ворох подає у завантажувальне вікно молотильно-сепаруючого пристрою В молотиль ФІГ.1 но-сепаруючому пристрої зерновий ворох обмолочується за рахунок протирання його бичами об решето (13), транспортується вліво і вправо від середини до країв, при цьому солома бітерами (12), що розташовані з обох КІНЦІВ МОЛОТИЛЬНОГО ротора, вивантажується на поле, а непровіяний ворох просипається через отвори решети (13) в лоток шнека (14), який виконано з двох частин з протилежними навивками, що сходяться в МІСЦІ, куди поєднується трубопровід (17) непровіяного вороху, який через пневмоелеватор доставляє його в причіпний очищувач-накопичувач (4), де непровіяний ворох очищається і збирається в бункер (21) Використані літературні джерела 1 Зернозбиральний самохідний комбайн "Лан" Технічний опис і інструкція по експлуатації ПКРБ 272 41 00 00 00 00 00 ТО, концерн "Лан", 1998 2 Жатка КЗС9-1-12010 Технічний опис і інструкція по експлуатації ВО "Бердянсьсільмаш", 1994 3 Міжнародна заявка РСТ WO 86/01972 від 10 041986р Жатка-1 очісувач KlmnerGB 4 Инструкция по эксплуатации комплекса зерноуборочного роторного КЗР-10 "Полесье-Ротор", ПО "Гомсельмаш", г Гомель, Белоруссия, 1998 Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюPohorilyi Leonid Volodymyrovych, Koval Serhiy Mykolayovych, Ivanenko Ivan Mykolaiovych, Shulha Serhii Fedorovych
Автори російськоюПогорелый Леонид Владимирович, Коваль Сергей Николаевич, Иваненко Иван Николаевич, Шульга Сергей Федорович
МПК / Мітки
МПК: A01D 41/08
Мітки: комплекс, зернозбиральний
