Грейфер ю.м. кунгурцева для навантаження брилистих матеріалів

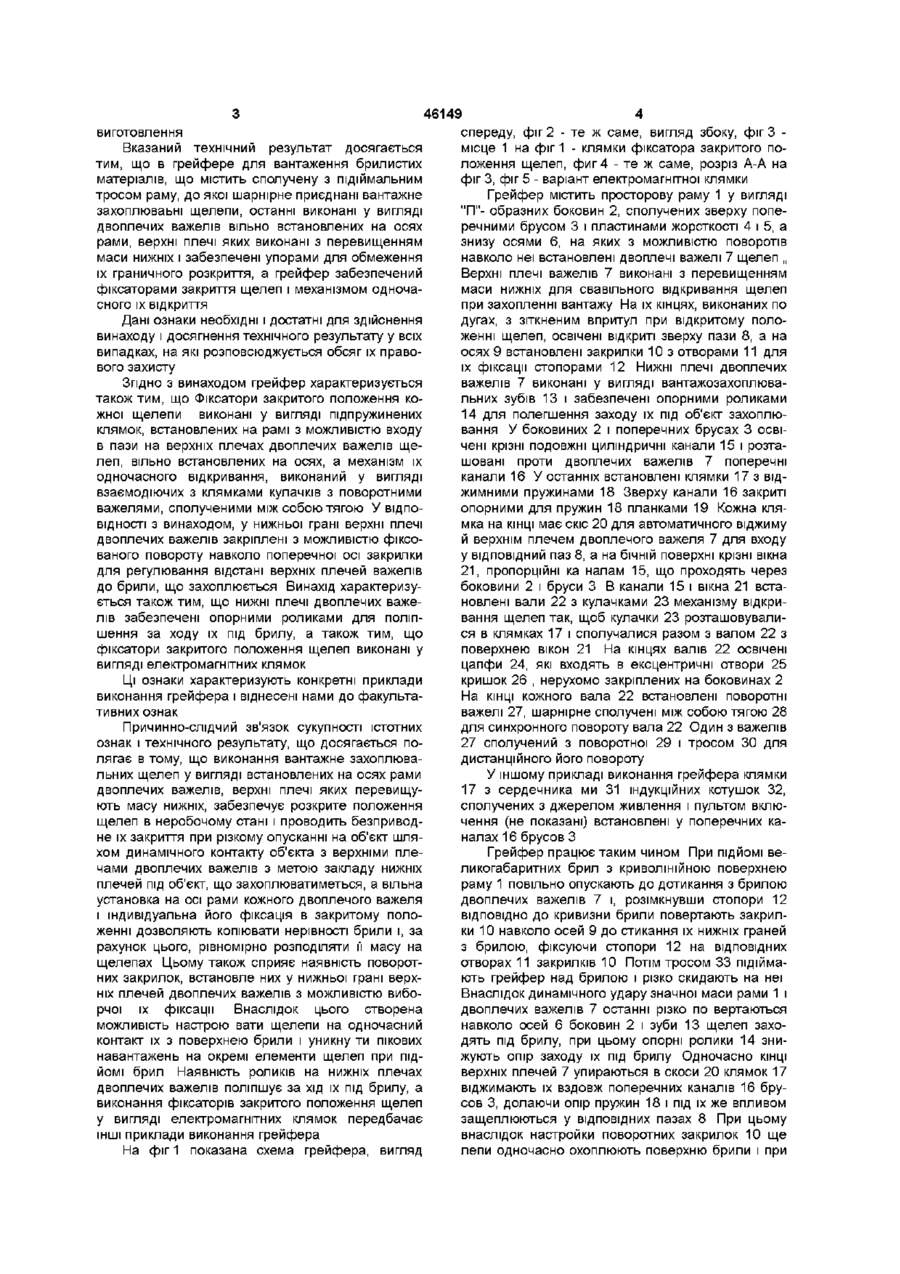

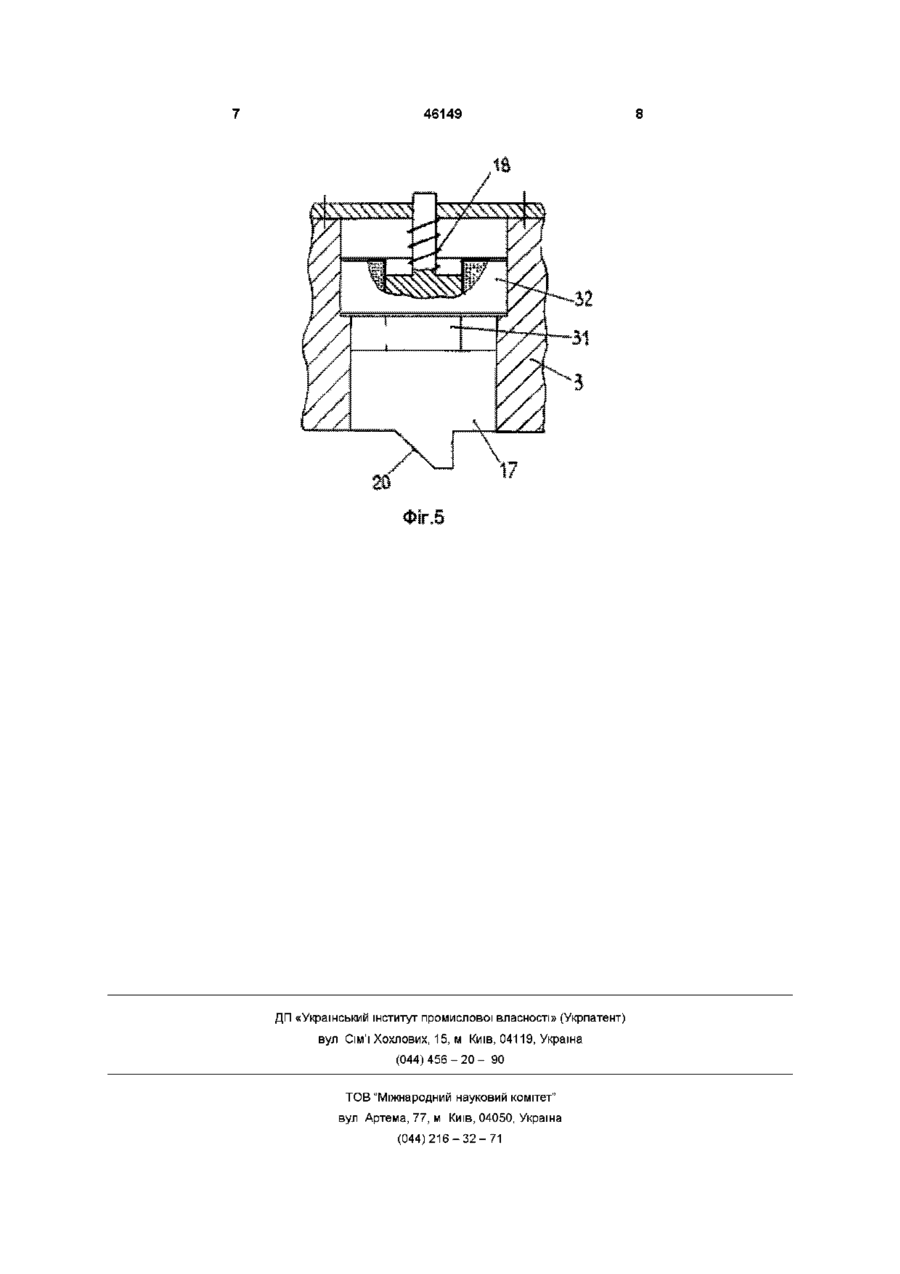

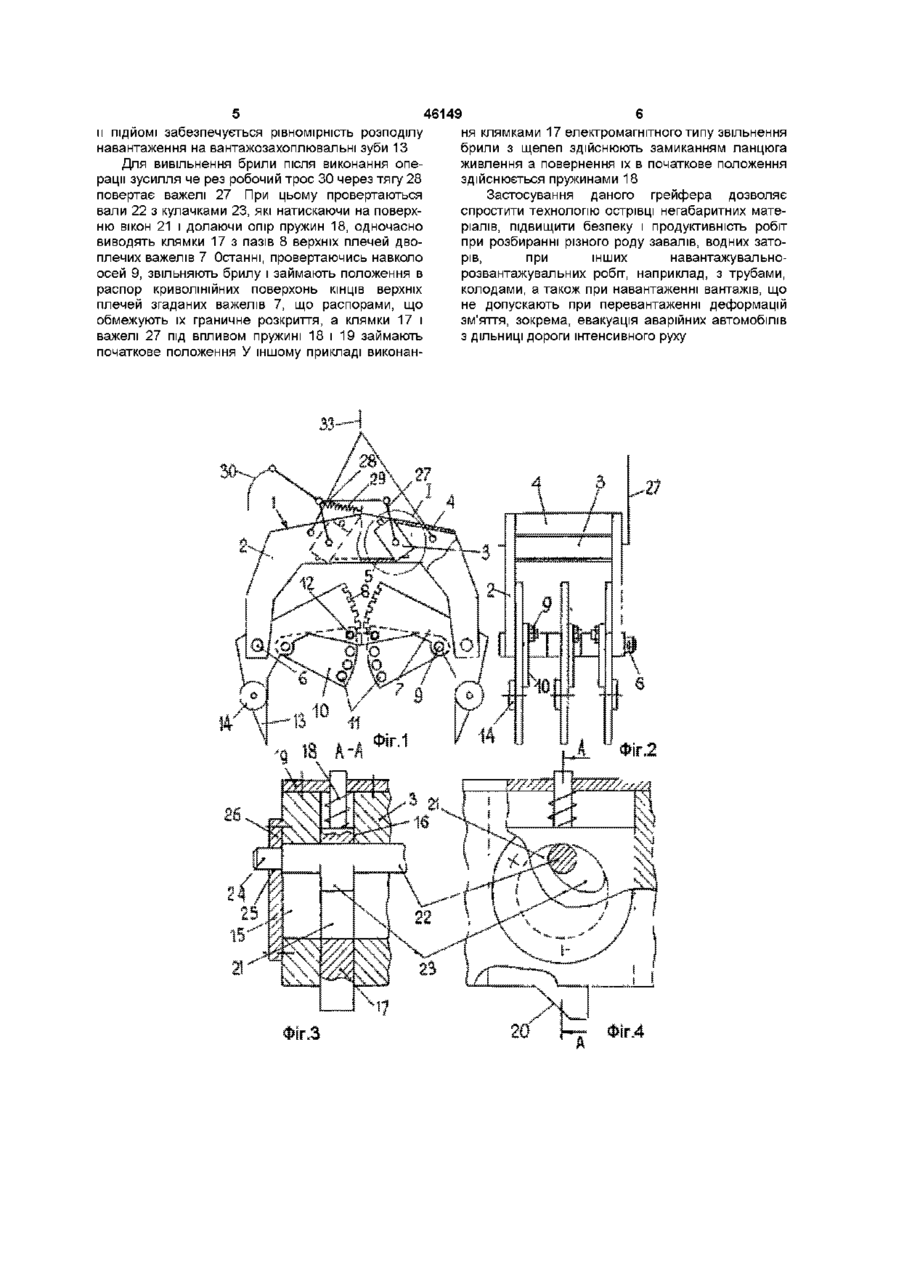

1 Грейфер для вантаження брилистих матеріалів, що містить сполучену з підіймальним тросом раму, до якої шарнірно приєднані вантажозахоплювальних щелепи, який відрізняється тим, що вантажозахоплювальні щелепи виконані у вигляді, вільновстановлених на осях рами двоплечих важелів, верхні плечі яких виконані з перевищенням маси над нижніми, причом верхні плечі забезпечені упорами для обмеження їх граничного розкриття, а грейфер забезпеченний фіксаторами закритого положення щелеп і механізмом їх одночасного відкривання 2 Грейфер по п 1, який відрізняється тим, що фіксатори закритого положення щелеп виконані у вигляді підпружинених клямок, встановлених на рамі з можливістю їх входу в виконані на кінцях верхніх плечей пази, а механізм одночасного відкривання щелеп виконаний у вигляді взаємодіючих з клямками кулачків, які взаємодіють з поворотними важелями, шарнірно сполучені між собою тягою 3 Грейфер по п 1, який відрізняється тим, що упор граничного відкривання щелеп виконаний у вигляді контактуючих по дугах КІНЦІВ верхніх плечей двоплечих важелів, що сполучаються врозпір при максимально відкритому положенні щелеп 4 Грейфер по будь-якому з пп 1-3, який відрізняється тим, що у нижніх поверхнях верхніх плечей двоплечих важелів закріплені з можливістю фіксованих поворотів навколо поперечних осей закрилки для регулювання відстані їх до брили, а нижні плечі згаданих важелів забезпечені опорними роликами 5 Грейфер по будь-якому із пп 1-4, який відрізняється тим, що фіксатор закритого положення щелеп і механізм їх одночасного відкривання виконаний у вигляді електромагнітних клямок, сполучених з джерелом живлення Винахід відноситься до вантажозахоплювальних механізмів брилистих та кускових матеріалів, зокрема, при розбиранні завалів внаслідок стихійних лих, вибухів, повеней, а також виїмки негабаритних об'єктів з важкодоступних для острівці місць, з великих котлованів, під водою або виїмки з води плавучих предметів, колод, а також захоплення об'єктів з метою запобігання їх форми від зім'яте, наприклад, вантаження несправних автомобілів для транспортування на платформі з метою швидкого звільнення ДІЛЬНИЦІ з інтенсивним дорожнім рухом Відомий грейфер для вантаження брилистих матеріалів, що містить сполучену з підіймальним тросом раму, до якої шарнірно прикріплені вантажнозахоплювальні щелепи у вигляді зубів і консолі для видалення застряглого в зазорах між зубів вантажу, (див АС СРСР - 887422, М Кп В 66 С З/ 04,1979р прототип) Загальними істотними ознаками відомого і грейфера, що заявляється є сполучена з тросом рама, до якої шарнірне прикріплені вантажнозахоплювальні щелепи Недоліком відомого грейфера є його складність, зумовлена тим, що щелепи забезпечені дорогим пдроприводом, а його живильні шланги знижують маневреність грейфера і обмежують висоту підйому вантажу Технічною задачею винаходу є створення грейфера, в якому забезпечене автоматичне безприводні захоплювання великих брил, колод, труб великого діаметра, предметів, що не допускають деформацій зм'яття і інших вантажів, спрощення його конструкції і експлуатації Технічним результатом винаходу є спрощення технологи розбирання різного роду завалів, забезпечення захоплювання об'єктів і підйому без ручної остріпці і гідравліки за рахунок автоматичного механічного захоплювання і фіксації брил щелепами, як підвищення безпеки робіт і здешевлення о (О 46149 спереду, фіг 2 - те ж саме, вигляд збоку, фіг 3 місце 1 на фіг 1 - клямки фіксатора закритого положення щелеп, фиг 4 - те ж саме, розріз А-А на фіг 3, фіг 5 - варіант електромагнітної клямки Грейфер містить просторову раму 1 у вигляді "П"- образних боковин 2, сполучених зверху поперечними брусом 3 і пластинами жорсткості 4 і 5, а знизу осями 6, на яких з можливістю поворотів навколо неї встановлені двоплечі важелі 7 щелеп „ Верхні плечі важелів 7 виконані з перевищенням маси нижніх для свавільного відкривання щелеп при захопленні вантажу На їх кінцях, виконаних по дугах, з зіткненим впритул при відкритому положенні щелеп, освічені відкриті зверху пази 8, а на осях 9 встановлені закрилки 10 з отворами 11 для їх фіксації стопорами 12 Нижні плечі двоплечих важелів 7 виконані у вигляді вантажозахоплювальних зубів 13 і забезпечені опорними роликами 14 для полегшення заходу їх під об'єкт захоплювання У боковиних 2 і поперечних брусах 3 освічені крізні подовжні циліндричні канали 15 і розташовані проти двоплечих важелів 7 поперечні канали 16 У останніх встановлені клямки 17 з віджимними пружинами 18 Зверху канали 16 закриті опорними для пружин 18 планками 19 Кожна клямка на КІНЦІ має скіс 20 для автоматичного віджиму й верхнім плечем двоплечого важеля 7 для входу у ВІДПОВІДНИЙ паз 8, а на бічній поверхні крізні вікна 21, пропорційні ка налам 15, що проходять через боковини 2 і бруси З В канали 15 і вікна 21 встановлені вали 22 з кулачками 23 механізму відкривання щелеп так, щоб кулачки 23 розташовувалися в клямках 17 і сполучалися разом з валом 22 з поверхнею вікон 21 На кінцях валів 22 освічені цапфи 24, які входять в ексцентричні отвори 25 кришок 26 , нерухомо закріплених на боковинах 2 Ці ознаки характеризують конкретні приклади На КІНЦІ кожного вала 22 встановлені поворотні виконання грейфера і віднесені нами до факультаважелі 27, шарнірне сполучені між собою тягою 28 тивних ознак для синхронного повороту вала 22 Один з важелів Причинно-слідчий зв'язок сукупності істотних 27 сполучений з поворотної 29 і тросом ЗО для ознак і технічного результату, що досягається подистанційного його повороту лягає в тому, що виконання вантажне захоплювальних щелеп у вигляді встановлених на осях рами У іншому прикладі виконання грейфера клямки двоплечих важелів, верхні плечі яких перевищу17 з сердечника ми 31 індукційних котушок 32, ють масу нижніх, забезпечує розкрите положення сполучених з джерелом живлення і пультом вклющелеп в неробочому стані і проводить безприводчення (не показані) встановлені у поперечних кане їх закриття при різкому опусканні на об'єкт шляналах 16 брусов З хом динамічного контакту об'єкта з верхніми плеГрейфер працює таким чином При ПІДЙОМІ вечами двоплечих важелів з метою закладу нижніх ликогабаритних брил з криволінійною поверхнею плечей під об'єкт, що захоплюватиметься, а вільна раму 1 повільно опускають до дотикання з брилою установка на осі рами кожного двоплечого важеля двоплечих важелів 7 і, розімкнувши стопори 12 і індивідуальна його фіксація в закритому полоВІДПОВІДНО до кривизни брили повертають закрилженні дозволяють копіювати нерівності брили і, за ки 10 навколо осей 9 до стикання їх нижніх граней рахунок цього, рівномірно розподіляти її масу на з брилою, фіксуючи стопори 12 на ВІДПОВІДНИХ щелепах Цьому також сприяє наявність поворототворах 11 закрилків 10 Потім тросом 33 підійманих закрилок, встановле них у нижньої грані верхють грейфер над брилою і різко скидають на неї ніх плечей двоплечих важелів з можливістю вибоВнаслідок динамічного удару значної маси рами 1 і рчої їх фіксації Внаслідок цього створена двоплечих важелів 7 останні різко по вертаються можливість настрою вати щелепи на одночасний навколо осей 6 боковин 2 і зуби 13 щелеп захоконтакт їх з поверхнею брили і уникну ти пікових дять під брилу, при цьому опорні ролики 14 знинавантажень на окремі елементи щелеп при ПІДжують опір заходу їх під брилу Одночасно КІНЦІ ЙОМІ брил Наявність роликів на нижніх плечах верхніх плечей 7 упираються в скоси 20 клямок 17 двоплечих важелів поліпшує за хід їх під брилу, а віджимають їх вздовж поперечних каналів 16 брувиконання фіксаторів закритого положення щелеп сов 3, долаючи опір пружин 18 і під їх же впливом у вигляді електромагнітних клямок передбачає защеплюються у ВІДПОВІДНИХ пазах 8 При цьому ІНШІ приклади виконання грейфера внаслідок настройки поворотних закрилок 10 ще лепи одночасно охоплюють поверхню брили і при На фіг 1 показана схема грейфера, вигляд виготовлення Вказаний технічний результат досягається тим, що в грейфере для вантаження брилистих матеріалів, що містить сполучену з підіймальним тросом раму, до якої шарнірне приєднані вантажне захоплюваьні щелепи, останні виконані у вигляді двоплечих важелів вільно встановлених на осях рами, верхні плечі яких виконані з перевищенням маси нижніх і забезпечені упорами для обмеження їх граничного розкриття, а грейфер забезпечений фіксаторами закриття щелеп і механізмом одночасного їх відкриття Дані ознаки необхідні і достатні для здійснення винаходу і досягнення технічного результату у всіх випадках, на які розповсюджується обсяг їх правового захисту Згідно З винаходом грейфер характеризується також тим, що Фіксатори закритого положення кожної щелепи виконані у вигляді підпружинених клямок, встановлених на рамі з можливістю входу в пази на верхніх плечах двоплечих важелів щелеп, вільно встановлених на осях, а механізм їх одночасного відкривання, виконаний у вигляді взаємодіючих з клямками кулачків з поворотними важелями, сполученими між собою тягою У ВІДПОВІДНОСТІ з винаходом, у нижньої грані верхні плечі двоплечих важелів закріплені з можливістю фіксованого повороту навколо поперечної осі закрилки для регулювання відстані верхніх плечей важелів до брили, що захоплюється Винахід характеризується також тим, що нижні плечі двоплечих важелів забезпечені опорними роликами для поліпшення за ходу їх під брилу, а також тим, що фіксатори закритого положення щелеп виконані у вигляді електромагнітних клямок и ПІДЙОМІ забезпечується рівномірність розподілу навантаження на вантажозахоплювальні зуби 13 Для вивільнення брили після виконання операції зусилля че рез робочий трос ЗО через тягу 28 повертає важелі 27 При цьому провертаються вали 22 з кулачками 23, які натискаючи на поверхню вікон 21 і долаючи опір пружин 18, одночасно виводять клямки 17 з пазів 8 верхніх плечей двоплечих важелів 7 Останні, провертаючись навколо осей 9, звільняють брилу і займають положення в распор криволінійних поверхонь КІНЦІВ верхніх плечей згаданих важелів 7, що распорами, що обмежують їх граничне розкриття, а клямки 17 і важелі 27 під впливом пружині 18 і 19 займають початкове положення У іншому прикладі виконан 46149 ня клямками 17 електромагнітного типу звільнення брили з щелеп здійснюють замиканням ланцюга живлення а повернення їх в початкове положення здійснюється пружинами 18 Застосування даного грейфера дозволяє спростити технологію острівці негабаритних матеріалів, підвищити безпеку і продуктивність робіт при розбиранні різного роду завалів, водних заторів, при інших навантажувальнорозвантажувальних робіт, наприклад, з трубами, колодами, а також при навантаженні вантажів, що не допускають при перевантаженні деформацій зм'яття, зокрема, евакуація аварійних автомобілів з ДІЛЬНИЦІ дороги інтенсивного руху 46149 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
