Номер патенту: 46285

Опубліковано: 15.05.2002

Автор: Пронін Ігорь Владіміровіч

Завантажити PDF файл.

Формула / Реферат

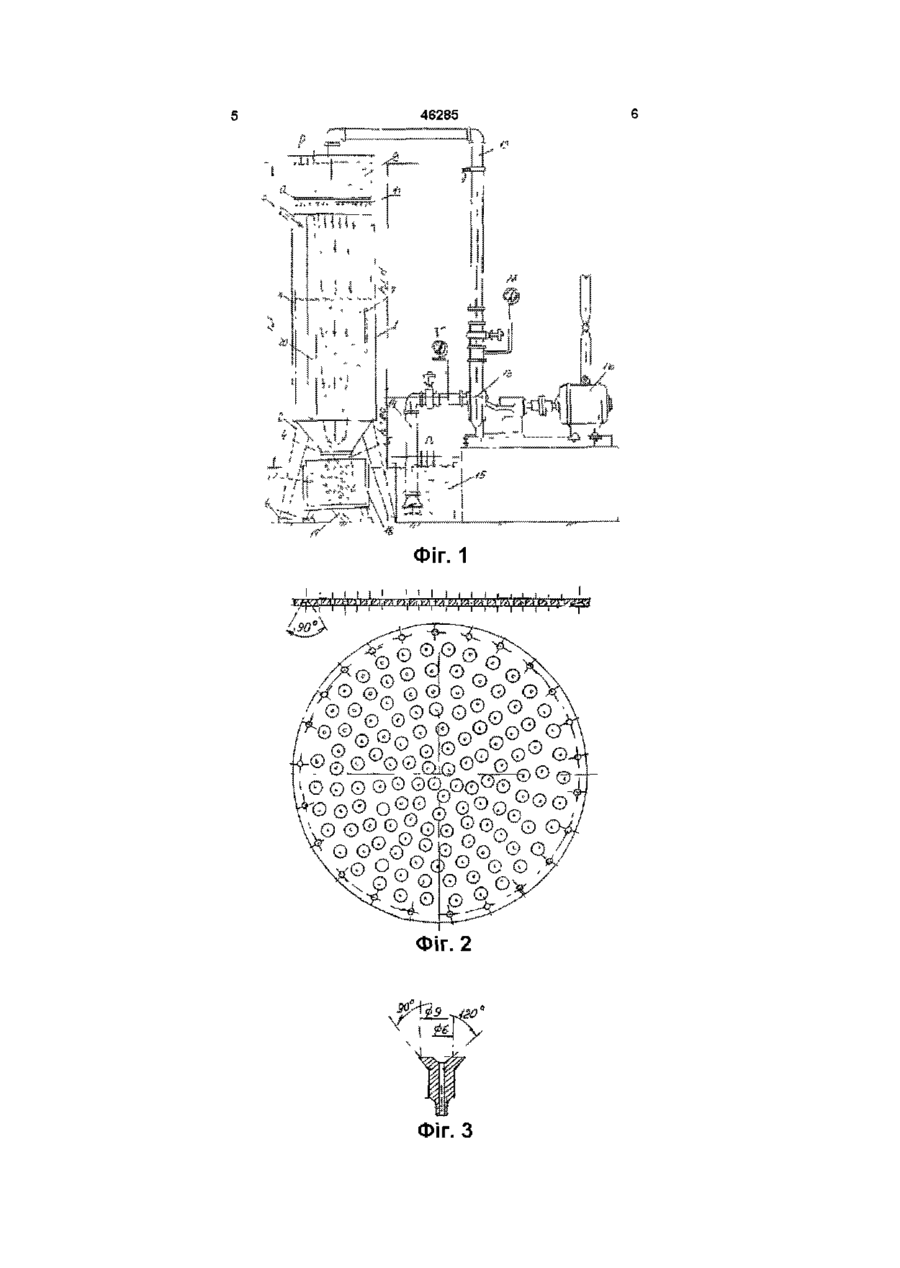

Гідростатичний гранулятор, що містить бак, у верхній частині якого встановлене пристосування для подачі вихідного матеріалу з роздавальним механізмом і патрубок для виводу гранул, який відрізняється тим, що пристосування для подачі вихідного матеріалу виконано у вигляді напірного резервуара, зв'язаного з прийомним резервуаром трубопроводом, у магістралі якого встановлений насос, роздавальний механізм виконаний у вигляді встановленої в нижній частині напірного резервуара роздавальної пластини з встановленими в її отворах форсунками, при цьому бак постачений холодильною сорочкою, в верхній його частині розміщений патрубок підведення розчину кальцію хлориду, а в нижній частині встановлений резервуар із прийомним ситом для гранул.

Текст

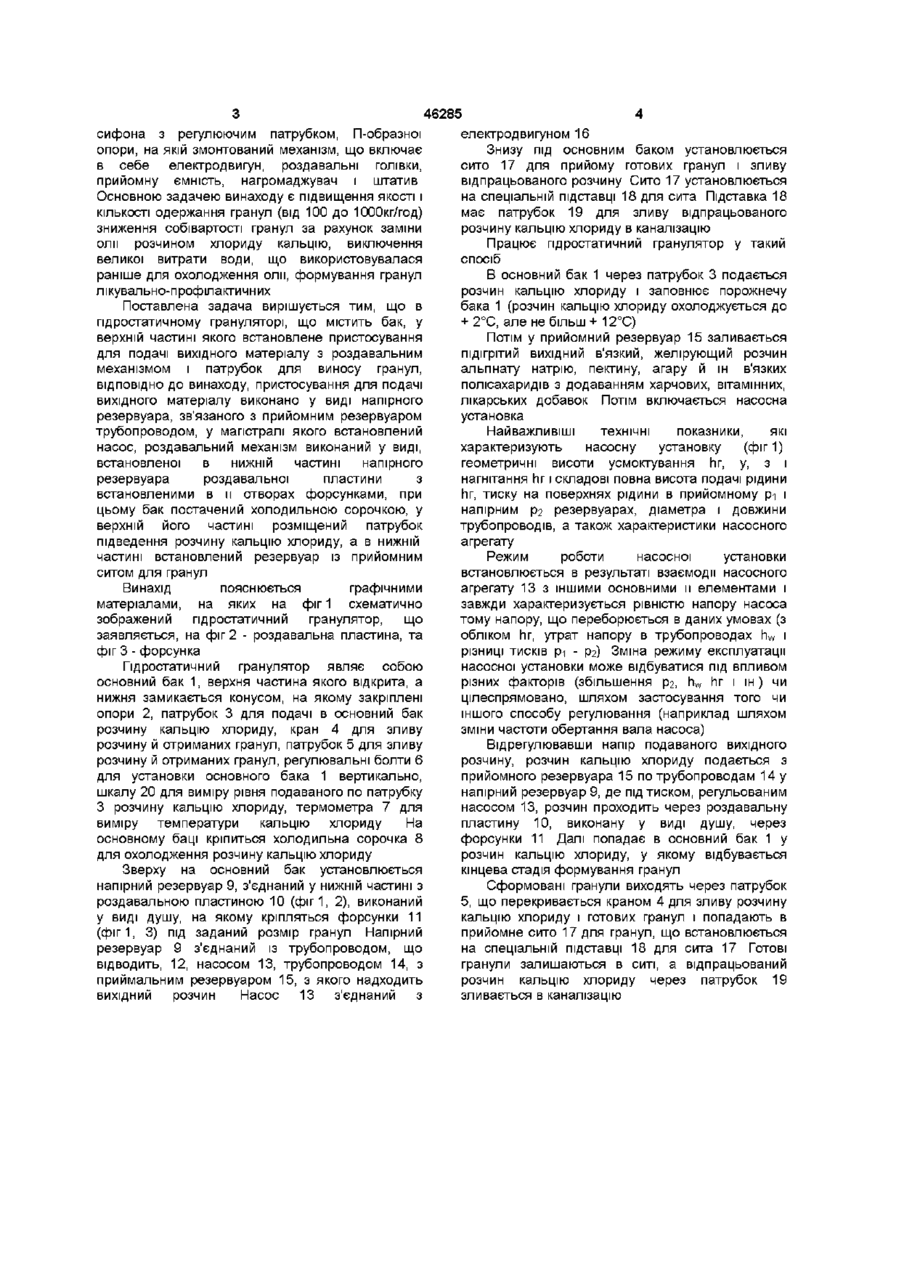

Гідростатичний гранулятор, що містить бак, у верхній частині якого встановлене пристосування для подачі вихідного матеріалу з роздавальним механізмом і патрубок для виводу гранул, який відрізняється тим, що пристосування для подачі вихідного матеріалу виконано у вигляді напірного резервуара, зв'язаного з прийомним резервуаром трубопроводом, у магістралі якого встановлений насос, роздавальний механізм виконаний у вигляді встановленої в нижній частині напірного резервуара роздавальної пластини з встановленими в и отворах форсунками, при цьому бак постачений холодильною сорочкою, в верхній його частині розміщений патрубок підведення розчину кальцію хлориду, а в нижній частині встановлений резервуар із прийомним ситом для гранул Винахід відноситься до виготовлення гранул медичних, лікувально-профілактичних, лікувальних, харчових, гідрофільних гелів із включенням живих кліток і ферментів, для іммобілізації мікроорганізмів у мікробіологічних процесах, вибухонебезпечних речовин, для іммобілізації інтактних кліток і ферментів, здатних утримувати бичачий сироватковий альбумін і гаммаглобулін, іммобілізовані в гранули клітки для бютрансформацм стероїдів, іммобілізовані в гранули клітки гриба білої гнилизни для бюдеградацм фенолів, іммобілізації заквасочних культур у гранули, для одержання бюкаталізатора, що володіє високою бродильною активністю і стабільністю, на основі біологічно активних полісахаридів (солей альпновой кислоти, альгінату натрію, альгунату кальцію, агару та ш ) встановлений сифон Однак цей гранулятор не дозволяє робити гранули з додаванням в'язких полісахаридів морських водоростей більш 2% (наприклад, альгінат натрію) Через низький тиск і недосконалу конструкцію, забиваються форсунки, що унеможливлює одержання гранул у великій КІЛЬКОСТІ, а при додаванні у вихідний розчин більш 2% полісахаридів (від загальної ваги), одержання гранул узагалі виключено При використанні цього гранулятора використовується олія, що має втрати, що економічно позначається на вартості кінцевого продукту Задачею винаходу є в грануляторі шляхом введення в його конструкцію прийомного резервуара, насосної установки, комплексу пристроїв, що включає насосний агрегат, що підводять (усмоктувальних) і відводять (нагнітальних) трубопроводів, резервуарів для рідини, а також арматури (засувки та інше), контрольно-вимірювальних та ш приладів (у тому числі для сигналізації й автоматичного керування), напірного резервуара, прикріпленого до дозатора, що має форму душу, холодильної сорочки, прикріпленої до основного баку для охолодження розчину кальцію хлориду, що знаходиться усередині основного бака, прийомного сита для збору гранул, підставки для сита, спрощення конструкції шляхом вилучення з и циліндра з конусом, що орієнтується розпірками, зливального Відомий гідростатичний гранулятор (див патент №36681 А), що містить корпус, у верхній частині якого розміщений механізм подачі вихідного матеріалу, корпус постачений патрубками підведення і відводу охолодженої води, а також патрубком для виносу гранул Механізм подачі вихідного матеріалу виконаний у виді наповнювача з приводом, що зв'язаний через прийомну ємність з роздавальними голівками, що постачені форсунками, при цьому в середині корпуса соосно йому встановлений циліндр із конусом, що утворює з конусом кільцевий проміжок для олії, а посередині циліндра ю 00 (О 46285 електродвигуном 16 Знизу під основним баком установлюється сито 17 для прийому готових гранул і зливу відпрацьованого розчину Сито 17 установлюється на спеціальній підставці 18 для сита Підставка 18 має патрубок 19 для зливу відпрацьованого розчину кальцію хлориду в каналізацію Працює гідростатичний гранулятор у такий спосіб В основний бак 1 через патрубок 3 подається розчин кальцію хлориду і заповнює порожнечу бака 1 (розчин кальцію хлориду охолоджується до + 2°С, але не більш + 12°С) Потім у прийомний резервуар 15 заливається підігрітий вихідний в'язкий, желірующий розчин альгінату натрію, пектину, агару й ш в'язких полісахаридів з додаванням харчових, вітамінних, лікарських добавок Потім включається насосна установка Найважливіші технічні показники, які характеризують насосну установку (фіг 1) геометричні висоти усмоктування пг, у, з і нагнітання пг і складові повна висота подачі рідини пг, тиску на поверхнях рідини в прийомному рі і напірним р2 резервуарах, діаметра і довжини трубопроводів, а також характеристики насосного агрегату Режим роботи насосної установки встановлюється в результаті взаємодії насосного агрегату 13 з іншими основними и елементами і Винахід пояснюється графічними завжди характеризується рівністю напору насоса матеріалами, на яких на фіг 1 схематично тому напору, що переборюється в даних умовах (з зображений гідростатичний гранулятор, що обліком пг, утрат напору в трубопроводах h w і заявляється, на фіг 2 - роздавальна пластина, та різниці тисків рі - рг) Зміна режиму експлуатації фіг 3 - форсунка насосної установки може відбуватися під впливом Гідростатичний гранулятор являє собою різних факторів (збільшення рг, h w пг і ш) чи основний бак 1, верхня частина якого відкрита, а цілеспрямовано, шляхом застосування того чи нижня замикається конусом, на якому закріплені іншого способу регулювання (наприклад шляхом опори 2, патрубок 3 для подачі в основний бак зміни частоти обертання вала насоса) розчину кальцію хлориду, кран 4 для зливу розчину й отриманих гранул, патрубок 5 для зливу Відрегулювавши напір подаваного вихідного розчину й отриманих гранул, регулювальні болти 6 розчину, розчин кальцію хлориду подається з для установки основного бака 1 вертикально, прийомного резервуара 15 по трубопроводам 14 у шкалу 20 для виміру рівня подаваного по патрубку напірний резервуар 9, де під тиском, регульованим З розчину кальцію хлориду, термометра 7 для насосом 13, розчин проходить через роздавальну виміру температури кальцію хлориду На пластину 10, виконану у виді душу, через основному баці кріпиться холодильна сорочка 8 форсунки 11 Далі попадає в основний бак 1 у для охолодження розчину кальцію хлориду розчин кальцію хлориду, у якому відбувається кінцева стадія формування гранул Зверху на основний бак установлюється напірний резервуар 9, з'єднаний у нижній частині з Сформовані гранули виходять через патрубок роздавальною пластиною 10 (фіг1, 2), виконаний 5, що перекривається краном 4 для зливу розчину у виді душу, на якому кріпляться форсунки 11 кальцію хлориду і готових гранул і попадають в (фіг 1, 3) під заданий розмір гранул Напірний прийомне сито 17 для гранул, що встановлюється резервуар 9 з'єднаний із трубопроводом, що на спеціальній підставці 18 для сита 17 Готові відводить, 12, насосом 13, трубопроводом 14, з гранули залишаються в ситі, а відпрацьований приймальним резервуаром 15, з якого надходить розчин кальцію хлориду через патрубок 19 вихідний розчин Насос 13 з'єднаний з зливається в каналізацію сифона з регулюючим патрубком, П-образної опори, на якій змонтований механізм, що включає в себе електродвигун, роздавальні голівки, прийомну ємність, нагромаджувач і штатив Основною задачею винаходу є підвищення якості і КІЛЬКОСТІ одержання гранул (від 100 до ЮООкг/год) зниження собівартості гранул за рахунок заміни олії розчином хлориду кальцію, виключення великої витрати води, що використовувалася раніше для охолодження олії, формування гранул лікувально-профілактичних Поставлена задача вирішується тим, що в гідростатичному грануляторі, що містить бак, у верхній частині якого встановлене пристосування для подачі вихідного матеріалу з роздавальним механізмом і патрубок для виносу гранул, ВІДПОВІДНО до винаходу, пристосування для подачі вихідного матеріалу виконано у виді напірного резервуара, зв'язаного з прийомним резервуаром трубопроводом, у магістралі якого встановлений насос, роздавальний механізм виконаний у виді, встановленої в нижній частині напірного резервуара роздавальної пластини з встановленими в и отворах форсунками, при цьому бак постачений холодильною сорочкою, у верхній його частині розміщений патрубок підведення розчину кальцію хлориду, а в нижній частині встановлений резервуар із прийомним ситом для гранул 46285 ФІГ. 1 і І і s і ' e і і І і І X ео о 0°©°©Є ®© © ФІГ. 2 ФХ&9 ^m Фіг. З 46285 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

Дивитися

Додаткова інформація

Автори англійською

Pronin Ihor Volodymyrovych

Автори російською

Пронин Игорь Владимирович

МПК / Мітки

МПК: A23P 1/02

Мітки: гідростатичний, гранулятор
