Гідростатичний гранулятор

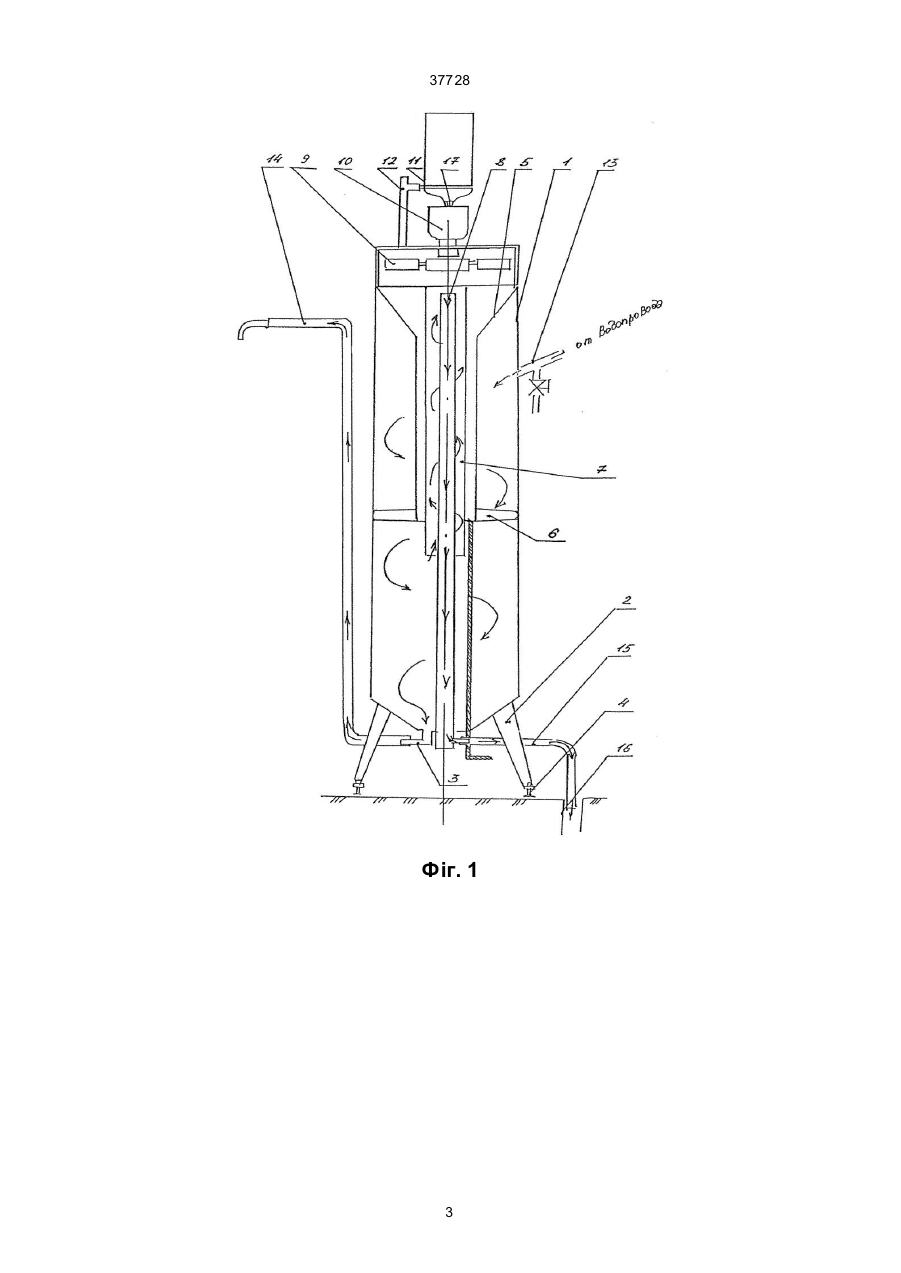

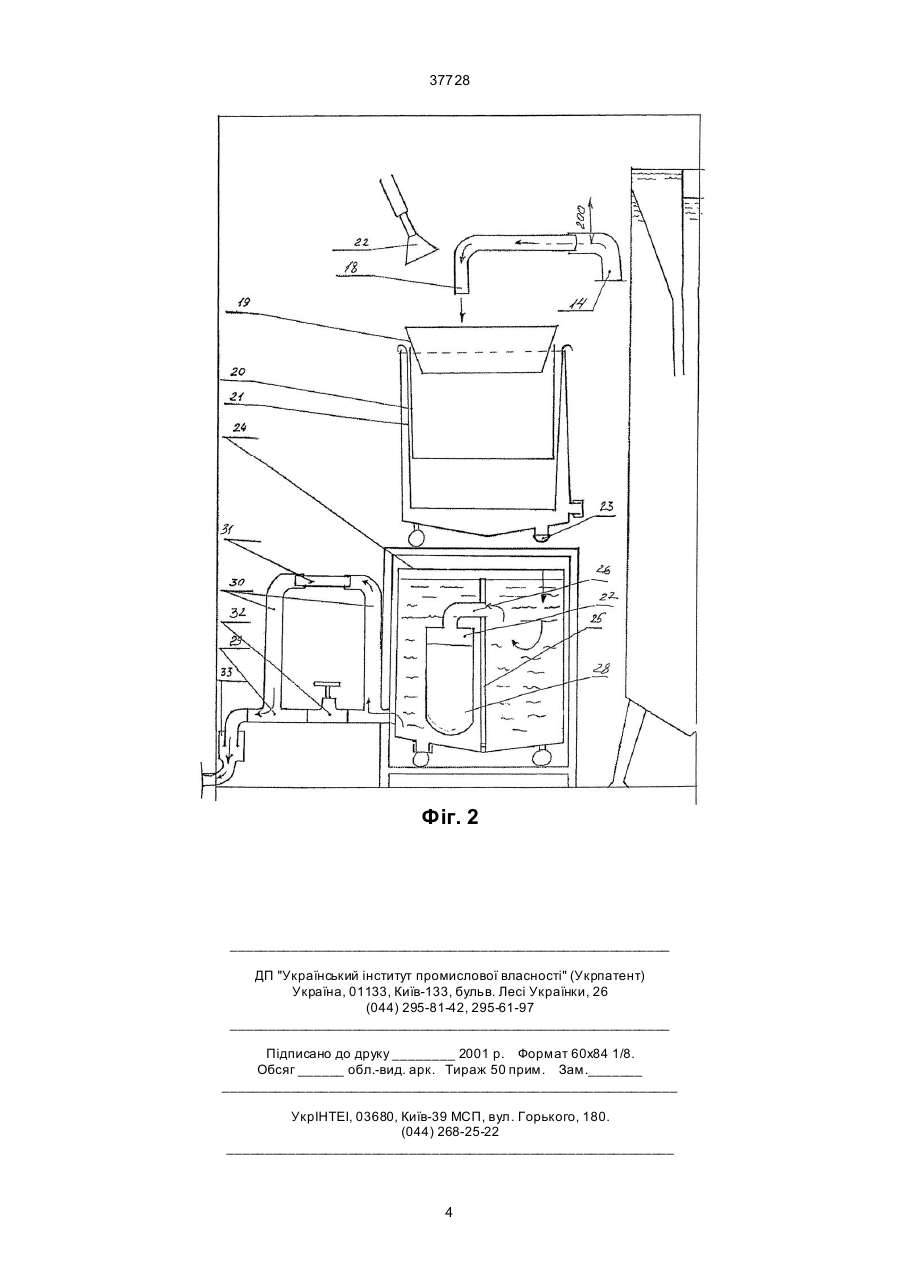

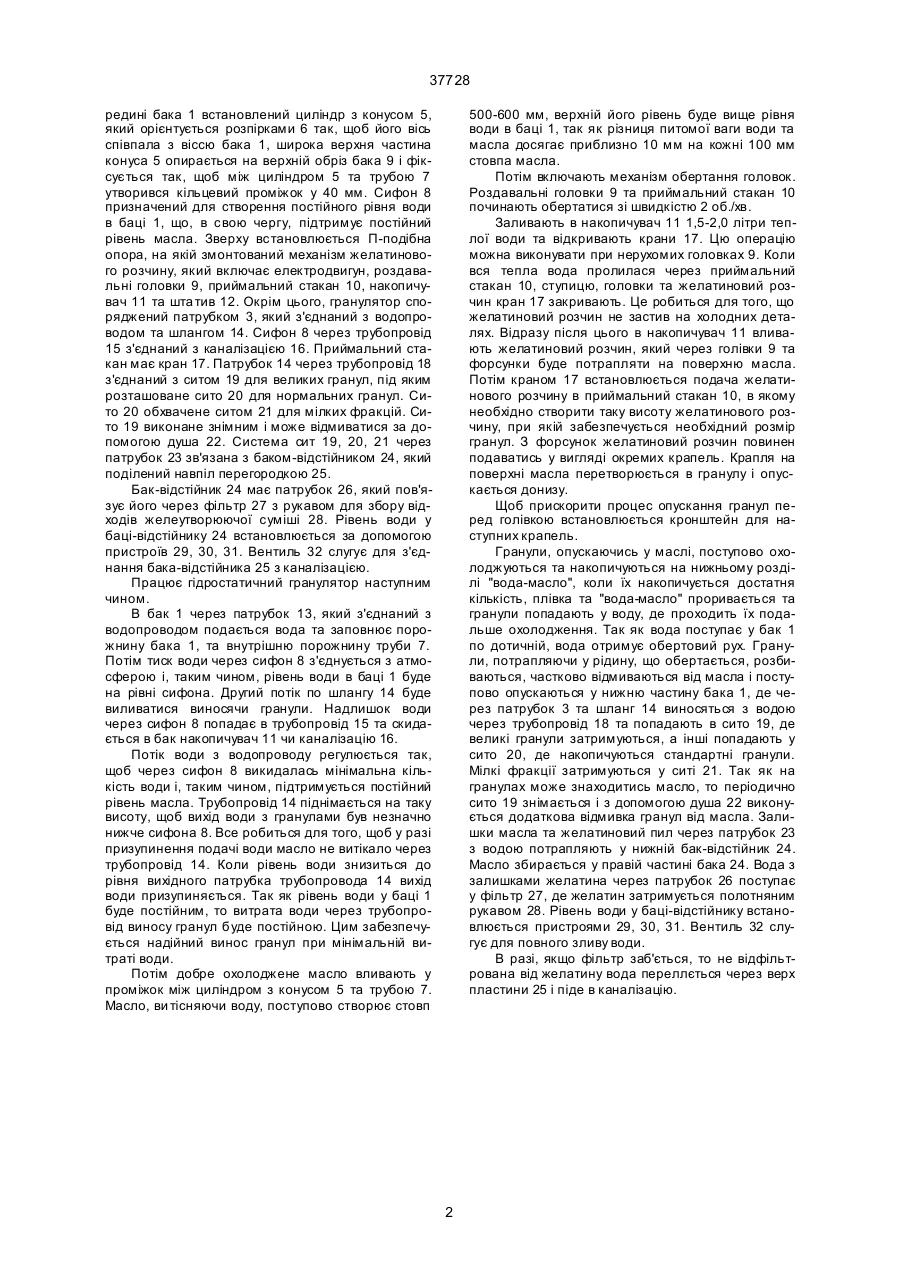

Гідростатичний гранулятор, що містить бак, у верхній частині якого розміщений механізм подачі вихідного матеріалу, бак обладнаний патрубками підведення та відводу охолоджуючої води, патрубком для виводу гранул, а також механізмом подачі вихідного матеріалу, що виконаний у вигляді накопичувача з приводом, який зв'язаний через при 37728 редині бака 1 встановлений циліндр з конусом 5, який орієнтується розпірками 6 так, щоб його вісь співпала з віссю бака 1, широка верхня частина конуса 5 опирається на верхній обріз бака 9 і фіксується так, щоб між циліндром 5 та трубою 7 утворився кільцевий проміжок у 40 мм. Сифон 8 призначений для створення постійного рівня води в баці 1, що, в свою чергу, підтримує постійний рівень масла. Зверху встановлюється П-подібна опора, на якій змонтований механізм желатинового розчину, який включає електродвигун, роздавальні головки 9, приймальний стакан 10, накопичувач 11 та шта тив 12. Окрім цього, гранулятор споряджений патрубком 3, який з'єднаний з водопроводом та шлангом 14. Сифон 8 через трубопровід 15 з'єднаний з каналізацією 16. Приймальний стакан має кран 17. Патрубок 14 через трубопровід 18 з'єднаний з ситом 19 для великих гранул, під яким розташоване сито 20 для нормальних гранул. Сито 20 обхвачене ситом 21 для мілких фракцій. Сито 19 виконане знімним і може відмиватися за допомогою душа 22. Система сит 19, 20, 21 через патрубок 23 зв'язана з баком-відстійником 24, який поділений навпіл перегородкою 25. Бак-відстійник 24 має патрубок 26, який пов'язує його через фільтр 27 з рукавом для збору відходів желеутворюючої суміші 28. Рівень води у баці-відстійнику 24 встановлюється за допомогою пристроїв 29, 30, 31. Вентиль 32 слугує для з'єднання бака-відстійника 25 з каналізацією. Працює гідростатичний гранулятор наступним чином. В бак 1 через патрубок 13, який з'єднаний з водопроводом подається вода та заповнює порожнину бака 1, та внутрішню порожнину труби 7. Потім тиск води через сифон 8 з'єднується з атмосферою і, таким чином, рівень води в баці 1 буде на рівні сифона. Другий потік по шлангу 14 буде виливатися виносячи гранули. Надлишок води через сифон 8 попадає в трубопровід 15 та скидається в бак накопичувач 11 чи каналізацію 16. Потік води з водопроводу регулюється так, щоб через сифон 8 викидалась мінімальна кількість води і, таким чином, підтримується постійний рівень масла. Трубопровід 14 піднімається на таку висоту, щоб вихід води з гранулами був незначно нижче сифона 8. Все робиться для того, щоб у разі призупинення подачі води масло не витікало через трубопровід 14. Коли рівень води знизиться до рівня вихідного патрубка трубопровода 14 вихід води призупиняється. Так як рівень води у баці 1 буде постійним, то витрата води через трубопровід виносу гранул буде постійною. Цим забезпечується надійний винос гранул при мінімальній витраті води. Потім добре охолоджене масло вливають у проміжок між циліндром з конусом 5 та трубою 7. Масло, ви тісняючи воду, поступово створює стовп 500-600 мм, верхній його рівень буде вище рівня води в баці 1, так як різниця питомої ваги води та масла досягає приблизно 10 мм на кожні 100 мм стовпа масла. Потім включають механізм обертання головок. Роздавальні головки 9 та приймальний стакан 10 починають обертатися зі швидкістю 2 об./хв. Заливають в накопичувач 11 1,5-2,0 літри теплої води та відкривають крани 17. Цю операцію можна виконувати при нерухомих головках 9. Коли вся тепла вода пролилася через приймальний стакан 10, ступицю, головки та желатиновий розчин кран 17 закривають. Це робиться для того, що желатиновий розчин не застив на холодних деталях. Відразу після цього в накопичувач 11 вливають желатиновий розчин, який через голівки 9 та форсунки буде потрапляти на поверхню масла. Потім краном 17 встановлюється подача желатинового розчину в приймальний стакан 10, в якому необхідно створити таку висоту желатинового розчину, при якій забезпечується необхідний розмір гранул. З форсунок желатиновий розчин повинен подаватись у вигляді окремих крапель. Крапля на поверхні масла перетворюється в гранулу і опускається донизу. Щоб прискорити процес опускання гранул перед голівкою встановлюється кронштейн для наступних крапель. Гранули, опускаючись у маслі, поступово охолоджуються та накопичуються на нижньому розділі "вода-масло", коли їх накопичується достатня кількість, плівка та "вода-масло" проривається та гранули попадають у воду, де проходить їх подальше охолодження. Так як вода поступає у бак 1 по дотичній, вода отримує обертовий рух. Гранули, потрапляючи у рідину, що обертається, розбиваються, частково відмиваються від масла і поступово опускаються у нижню частину бака 1, де через патрубок 3 та шланг 14 виносяться з водою через трубопровід 18 та попадають в сито 19, де великі гранули затримуються, а інші попадають у сито 20, де накопичуються стандартні гранули. Мілкі фракції затримуються у ситі 21. Так як на гранулах може знаходитись масло, то періодично сито 19 знімається і з допомогою душа 22 виконується додаткова відмивка гранул від масла. Залишки масла та желатиновий пил через патрубок 23 з водою потрапляють у нижній бак-відстійник 24. Масло збирається у правій частині бака 24. Вода з залишками желатина через патрубок 26 поступає у фільтр 27, де желатин затримується полотняним рукавом 28. Рівень води у баці-відстійнику встановлюється пристроями 29, 30, 31. Вентиль 32 слугує для повного зливу води. В разі, якщо фільтр заб'ється, то не відфільтрована від желатину вода переллється через верх пластини 25 і піде в каналізацію. 2 37728 Фіг. 1 3 37728 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
