Демонстраційний пристрій візуальної інформації

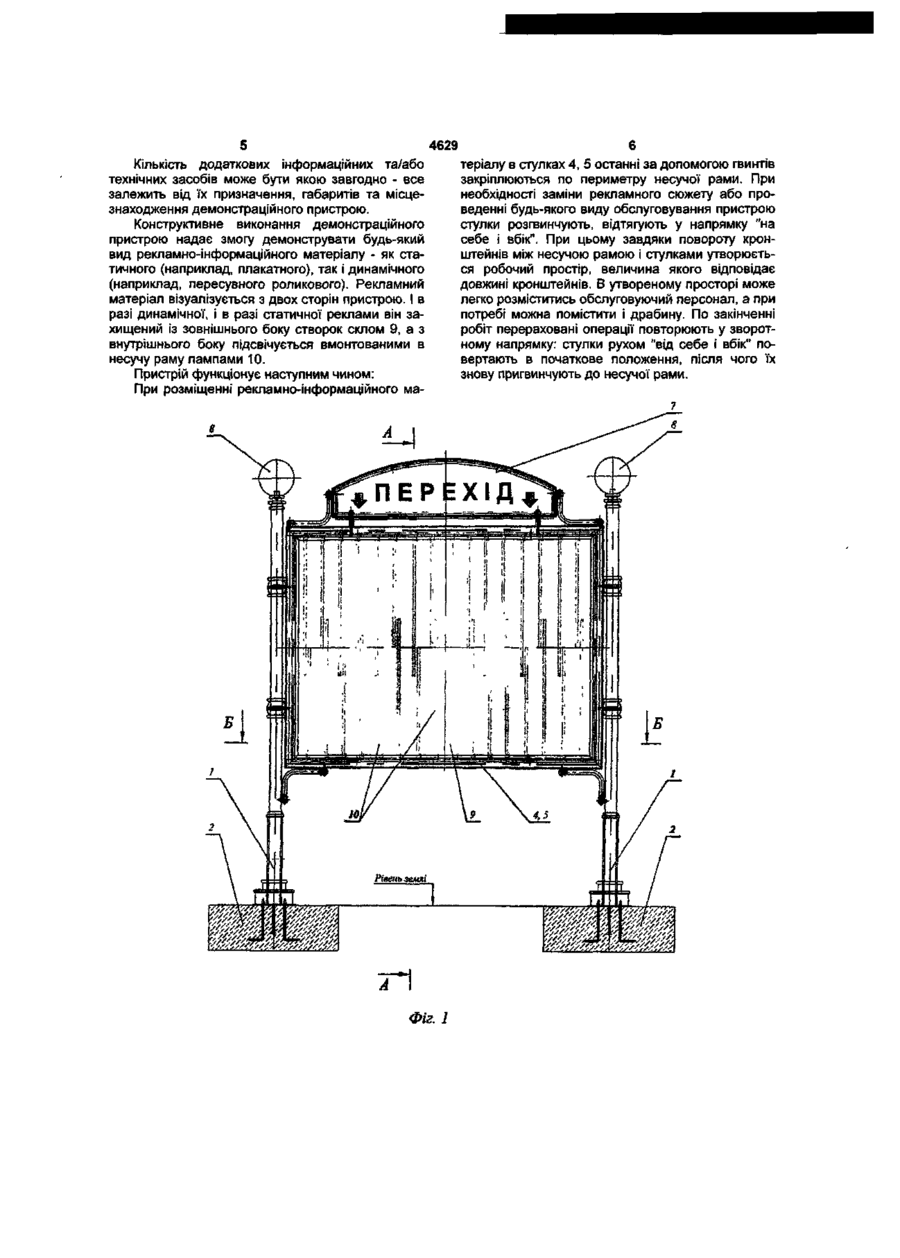

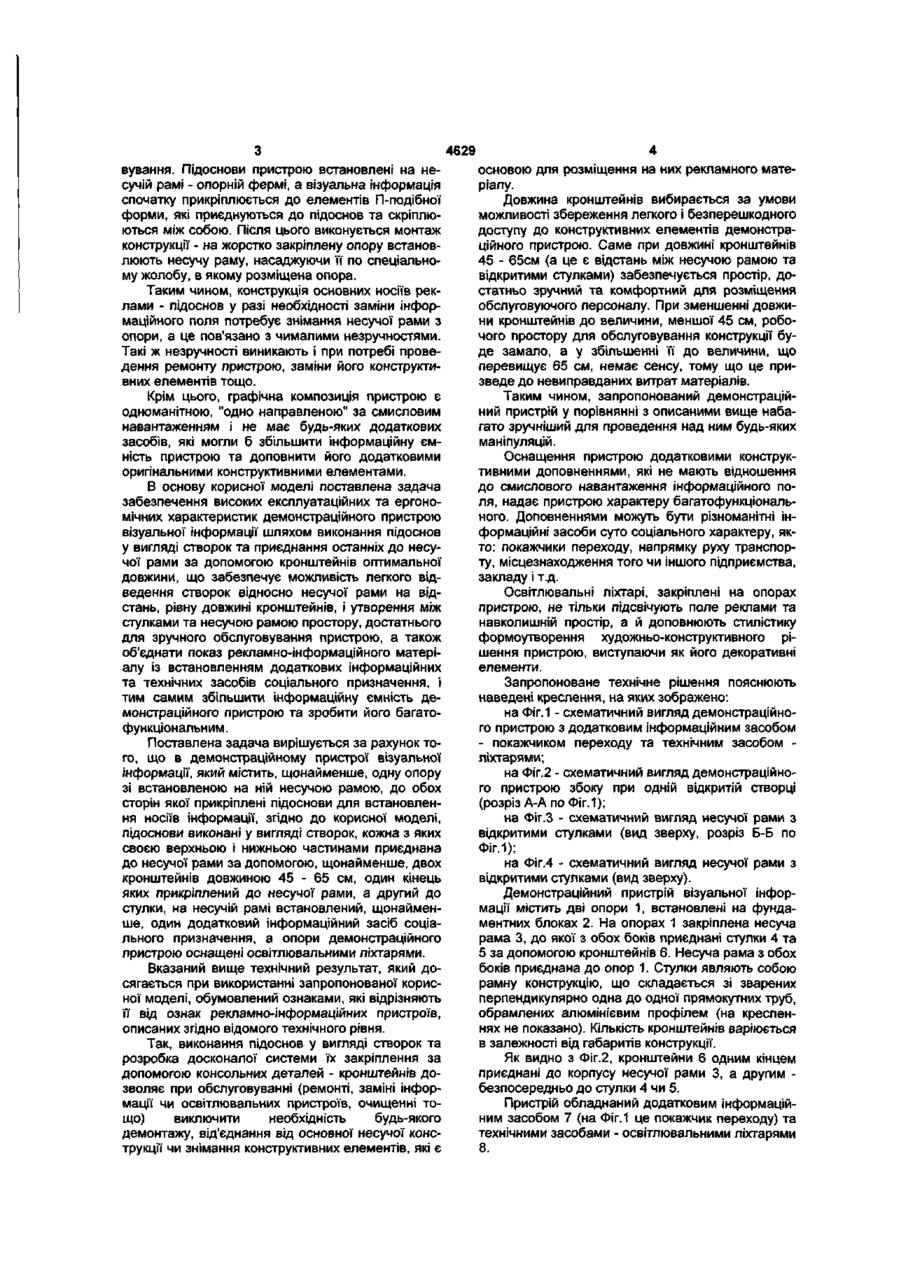

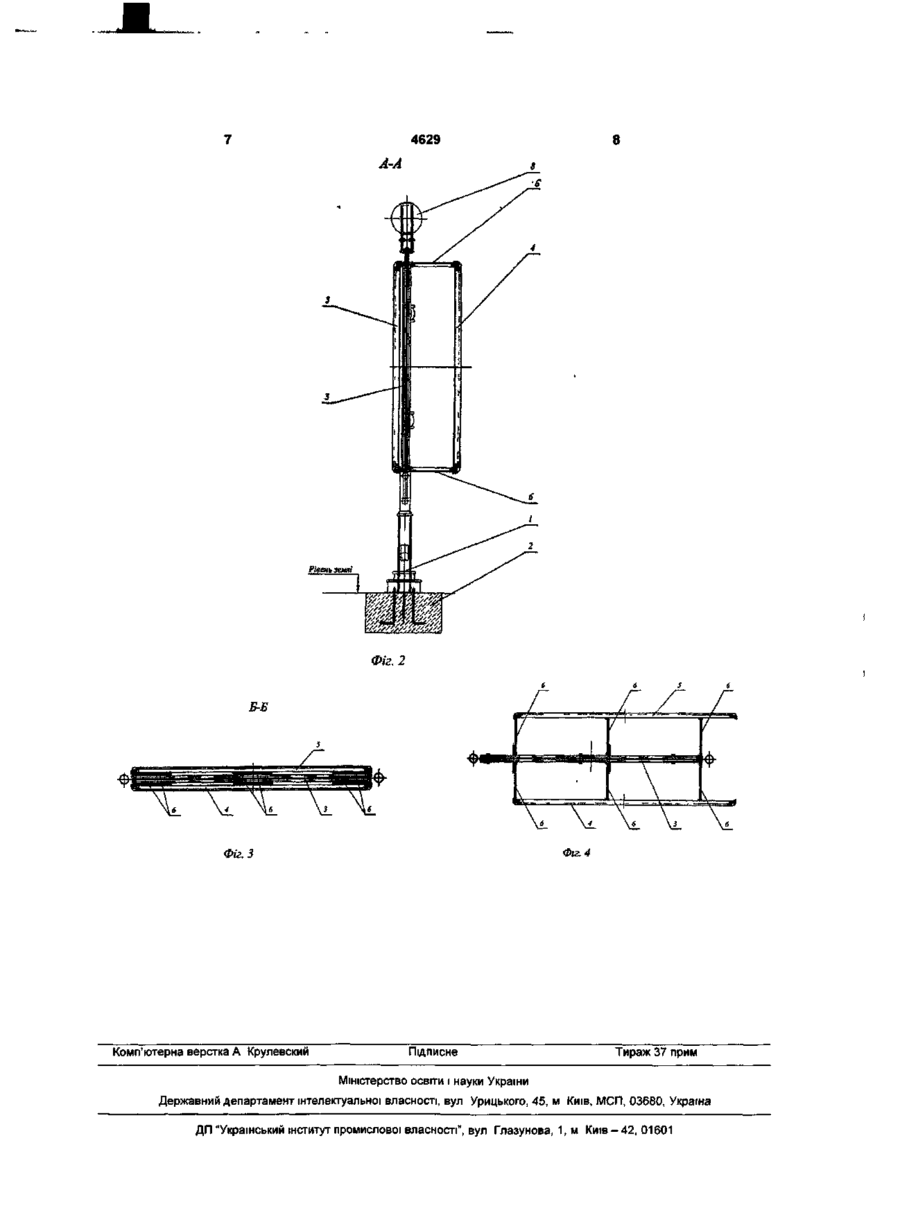

Демонстраційний пристрій візуальної інформації, який містить щонайменше одну опору зі встановленою на ній несучою рамою, до обох сто рін якої прикріплені підоснови для встановлення носив інформації, який відрізняється тим, що підоснови виконані у вигляді стулок, кожна з яких своєю верхньою і нижньою частинами приєднана до несучої рами за допомогою щонайменше двох кронштейнів довжиною 45-65 см, один кінець яких прикріплений до несучої рами, а другий до створки, на несучій рамі встановлений щонайменше один додатковий інформаційний засіб соціального призначення, а опори демонстраційного пристрою оснащені освітлювальними ліхтарями Корисна модель відноситься до інформаційної техніки, а саме до установок для демонстрації змінних зображень, та може бути використаною в галузі рекламних установок Реклама стала незмінним атрибутом повсякденного життя людини, і на СЬОГОДНІШНІЙ день існує багато систем надання візуальної інформації та способів ґі розміщення ВІДПОВІДНО, розширюється коло матеріальних засобів рекламної інформації, до конструкції яких пред'являються вимоги не тільки як до інформаційних об'єктів, а і як до засобів оформлення дизайну життєвого середовища людини До переліку основних вимог щодо конструктивного виконання засобів інформації слід також віднести зручність обслуговування останніх, а також можливість розміщення на них якомога більшого об'єму інформаційного матеріалу Прикладом простого в обслуговуванні пристрою може бути демонстраційний стенд, описаний в а с СРСР №1320842 (МПК7 G09F15/00, опубл в Бюл №24, 1987р) Стенд містить панель, на якій розміщують інформацію статичного характеру (наприклад, плакат), після чого панель закривають кришкою, яка прикріплюється до панелі на шарнірі з можливістю повороту на кут 90° У відкинутому стані кришка фіксується кронштейном Недоліком цього пристрою є надто спрощене конструктивне виконання, яке обмежує сферу його застосування - стенд здебільшого використовується в приміщеннях Відомий також демонстраційний пристрій, який виконаний у формі короба з вертикальними площинами - панелями для розміщення реклами (Патент Білоруси №961089, МПК 7 G09F7/00, опубл в Бюл №2, 1998р) Панелі виконані як одне ціле і мають відбортовки, відігнуті під кутом 45° до поздовжньої ВІСІ короба Розміщена на панелях інформація фіксується закріплювальними смугами, які центрують в отворах відбортовок та в сумісних з ними вирізах, виконаних в полицях вертикально розміщеного металевого кутника При цьому полиці кутника прикріплюють до відбортовок Судячи з вищевикладеного, можна зробити висновок, що система закріплення рекламного матеріалу на коробі доволі ускладнена, що робить пристрій незручним в обслуговуванні Поширеним видом представлення візуальної інформації рекламного характеру є нанесення ґі на грані призм, встановлених в корпусі з можливістю обертання навколо своїх осей Подібна установка (так званий призмотрон) описана в патенті України №48908 (МПК7 G09F11/02, опубл в Бюл №8, 2002 р ) Достоїнством цього виду конструкції є можливість розміщення на ній широкого об'єму рекламного матеріалу, адже установка здатна відтворювати стільки варіантів інформаційнографічних композицій, скільки граней мають п призми Але в той же час вона має суттєві недоліки конструкція незручна в обслуговуванні За прототип запропонованої корисної моделі прийнятий демонстраційний пристрій візуальної інформації, який містить, щонайменше, одну опору зі встановленою на ній несучою рамою, до обох сторін якої прикріплені підоснови для встановлення носив інформації (Патент України 29861, МПК 7 G09F7/10, опубл в Бюл №6, 2000 р ) До недоліків цього пристрою слід віднести складність монтажу, а, отже, і складність обслуго О) CM 4629 вування. Підоснови пристрою встановлені на несучій рамі - опорній фермі, а візуальна інформація спочатку прикріплюється до елементів П-подібної форми, які приєднуються до підоснов та скріплюються між собою. Після цього виконується монтаж конструкції - на жорстко закріплену опору встановлюють несучу раму, насаджуючи її по спеціальному жолобу, в якому розміщена опора. Таким чином, конструкція основних носіїв реклами - підоснов у разі необхідності заміни інформаційного поля потребує знімання несучої рами з опори, а це пов'язано з чималими незручностями. Такі ж незручності виникають і при потребі проведення ремонту пристрою, заміни його конструктивних елементів тощо. Крім цього, графічна композиція пристрою є одноманітною, "одно направленою" за смисловим навантаженням і не має будь-яких додаткових засобів, які могли б збільшити інформаційну ємність пристрою та доповнити його додатковими оригінальними конструктивними елементами. В основу корисної моделі поставлена задача забезпечення високих експлуатаційних та ергономічних характеристик демонстраційного пристрою візуальної інформації шляхом виконання підоснов у вигляді створок та приєднання останніх до несучої рами за допомогою кронштейнів оптимальної довжини, що забезпечує можливість легкого відведення створок відносно несучої рами на відстань, рівну довжині кронштейнів, і утворення між стулками та несучою рамою простору, достатнього для зручного обслуговування пристрою, а також об'єднати показ рекламно-інформаційного матеріалу із встановленням додаткових інформаційних та технічних засобів соціального призначення, і тим самим збільшити інформаційну ємність демонстраційного пристрою та зробити його багатофункціональним. Поставлена задача вирішується за рахунок того, що в демонстраційному пристрої візуальної інформації, який містить, щонайменше, одну опору зі встановленою на ній несучою рамою, до обох сторін якої прикріплені підоснови для встановлення носіїв інформації, згідно до корисної моделі, підоснови виконані у вигляді створок, кожна з яких своєю верхньою і нижньою частинами приєднана до несучої рами за допомогою, щонайменше, двох кронштейнів довжиною 45 - 65 см, один кінець яких прикріплений до несучої рами, а другий до стулки, на несучій рамі встановлений, щонайменше, один додатковий інформаційний засіб соціального призначення, а опори демонстраційного пристрою оснащені освітлювальними ліхтарями. Вказаний вище технічний результат, який досягається при використанні запропонованої корисної моделі, обумовлений ознаками, які відрізняють її від ознак рекламно-інформаційних пристроїв, описаних згідно відомого технічного рівня. Так, виконання підоснов у вигляді створок та розробка досконалої системи їх закріплення за допомогою консольних деталей - кронштейнів дозволяє при обслуговуванні (ремонті, заміні інформації чи освітлювальних пристроїв, очищенні тощо) виключити необхідність будь-якого демонтажу, від'єднання від основної несучої конструкції чи знімання конструктивних елементів, які є основою для розміщення на них рекламного матеріалу. Довжина кронштейнів вибирається за умови можливості збереження легкого і безперешкодного доступу до конструктивних елементів демонстраційного пристрою. Саме при довжині кронштейнів 45 - 65см (а це є відстань між несучою рамою та відкритими стулками) забезпечується простір, достатньо зручний та комфортний для розміщення обслуговуючого персоналу. При зменшенні довжини кронштейнів до величини, меншої 45 см, робочого простору для обслуговування конструкції буде замало, а у збільшенні її до величини, що перевищує 65 см, немає сенсу, тому що це призведе до невиправданих витрат матеріалів. Таким чином, запропонований демонстраційний пристрій у порівнянні з описаними вище набагато зручніший для проведення над ним будь-яких маніпуляцій. Оснащення пристрою додатковими конструктивними доповненнями, які не мають відношення до смислового навантаження інформаційного поля, надає пристрою характеру багатофункціонального. Доповненнями можуть бути різноманітні інформаційні засоби суто соціального характеру, якто: покажчики переходу, напрямку руху транспорту, місцезнаходження того чи іншого підприємства, закладу і т.д. Освітлювальні ліхтарі, закріплені на опорах пристрою, не тільки підсвічують поле реклами та навколишній простір, а й доповнюють стилістику формоутворення художньо-конструктивного рішення пристрою, виступаючи як його декоративні елементи. Запропоноване технічне рішення пояснюють наведені креслення, на яких зображено". на Фіг. 1 - схематичний вигляд демонстраційного пристрою з додатковим інформаційним засобом - покажчиком переходу та технічним засобом ліхтарями; на Фіг.2 - схематичний вигляд демонстраційного пристрою збоку при одній відкритій створці (розріз А-А по Фіг.1); на Фіг.З - схематичний вигляд несучої рами з відкритими стулками (вид зверху, розріз Б-Б по Фіг.1); на Фіг.4 - схематичний вигляд несучої рами з відкритими стулками (вид зверху). Демонстраційний пристрій візуальної інформації містить дві опори 1, встановлені на фундаментних блоках 2. На опорах 1 закріплена несуча рама 3, до якої з обох боків приєднані стулки 4 та 5 за допомогою кронштейнів 6. Несуча рама з обох боків приєднана до опор 1. Стулки являють собою рамну конструкцію, що складається зі зварених перпендикулярно одна до одної прямокутних труб, обрамлених алюмінієвим профілем (на кресленнях не показано). Кількість кронштейнів варіюється в залежності від габаритів конструкції. Як видно з Фіг.2, кронштейни 6 одним кінцем приєднані до корпусу несучої рами 3, а другим безпосередньо до стулки 4 чи 5. Пристрій обладнаний додатковим інформаційним засобом 7 (на Фіг.1 це покажчик переходу) та технічними засобами - освітлювальними ліхтарями 8. 4629 Кількість додаткових інформаційних та/або технічних засобів може бути якою завгодно - все залежить від їх призначення, габаритів та місцезнаходження демонстраційного пристрою. Конструктивне виконання демонстраційного пристрою надає змогу демонструвати будь-який вид рекламно-інформаційного матеріалу - як статичного (наприклад, плакатного), так і динамічного (наприклад, пересувного роликового). Рекламний матеріал візуалізується з двох сторін пристрою. І в разі динамічної, і в разі статичної реклами він захищений із зовнішнього боку створок склом 9, а з внутрішнього боку підсвічується вмонтованими в несучу раму лампами 10. Пристрій функціонує наступним чином: При розміщенні рекламно-інформаційного ма Т\ Фіг. 1 теріалу в стулках 4, 5 останні за допомогою гвинтів закріплюються по периметру несучої рами. При необхідності заміни рекламного сюжету або проведенні будь-якого виду обслуговування пристрою стулки розгвинчують, відтягують у напрямку "на себе і вбік". При цьому завдяки повороту кронштейнів між несучою рамою і стулками утворюється робочий простір, величина якого відповідає довжині кронштейнів. В утвореному просторі може легко розміститись обслуговуючий персонал, а при потребі можна помістити і драбину. По закінченні робіт перераховані операції повторюють у зворотному напрямку: стулки рухом "від себе і вбік" повертають в початкове положення, після чого їх знову пригвинчують до несучої рами. 4629 А-Л Фіг. 2 Б-Б Фіг, 4 Фіг. З Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ-42, 01601
