Вібростіл

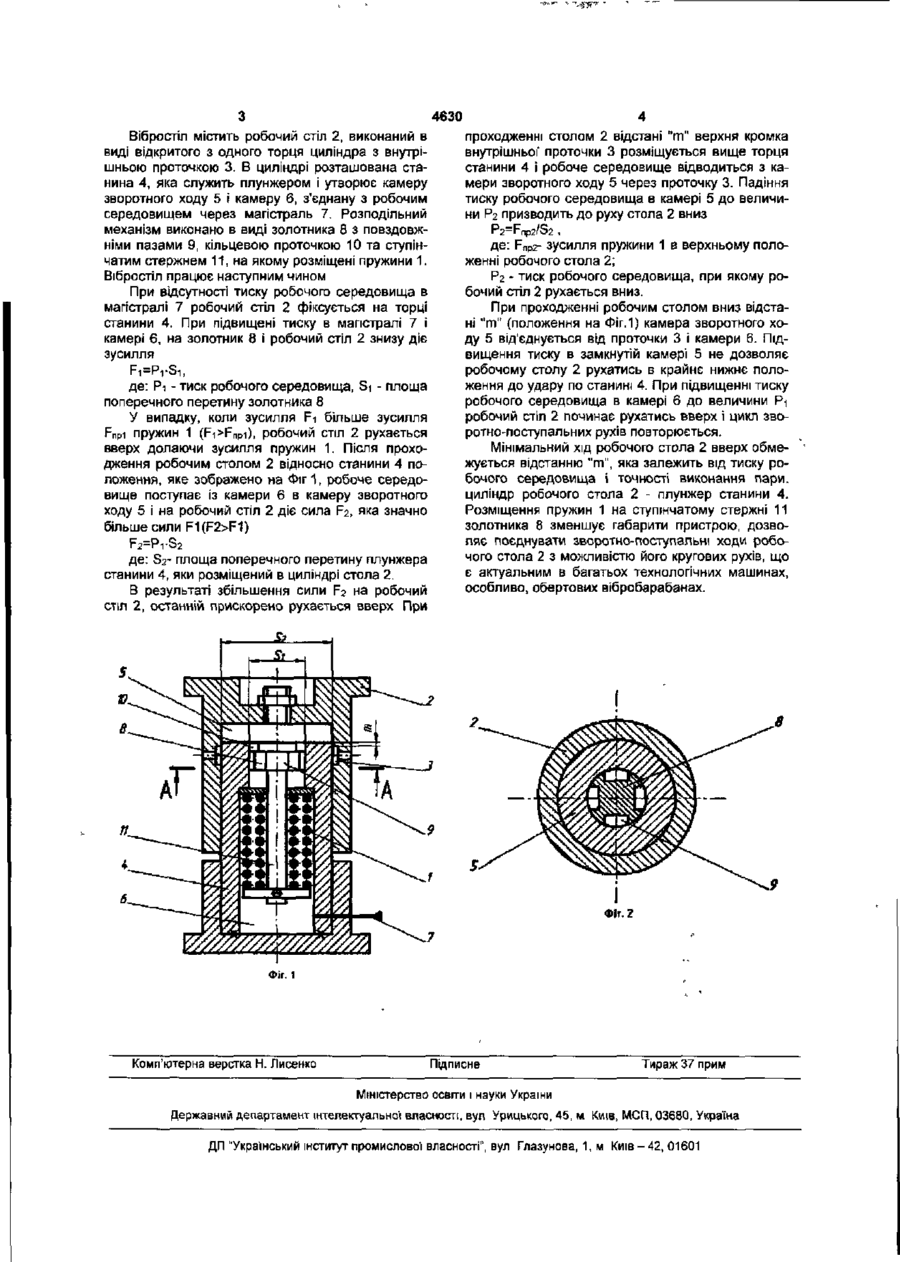

Вібростіл, який містить робочий стіл з пружинами, виконаний у вигляді циліндра з внутрішньою кільцевою проточкою, в якому розміщена станина з каналом підводу робочого середовища, що служить плунжером, розподільний механізм у вигляді золотника з глухим торцем і кільцевою проточкою, закріпленого на внутрішній поверхні закритого торця циліндра, який відрізняється тим, що золотник виконаний у вигляді ступінчатого стержня, при цьому між проточкою і стержнем золотника виконані повздовжні пази, а на його вільному торці розміщені пружини. Корисна модель відноситься до пристроїв для збудження коливань І може бути використана в якості привода при вібраційній обробці деталей, вібропресуванні порошкових матеріалів. Відомий пристрій для збудження коливань, що складається із підпружиненого робочого стола виконаного в виді циліндра з внутрішнью кільцевою проточкою, розміщену в ньому станину з каналом підводу робочого середовища, яка служить плунжером, розподільчого механізму в виді золотника з кільцевою проточкою (а с. СРСР №595550, М кл. F15B21/12, 1978р) Недоліком даного пристрою є складність конструкції і значні габарити, які обумовлені наявністю значної кількості пружин різного функціонального призначення Відомий пристрій для збудження коливань, що складається із підпружиненого робочого стола виконаного в виді циліндра з внутрішньою кільцевою проточкою, розміщену в ньому станину з каналом підводу робочого середовища, яка служить плунжером, розподільчого механізму в виді золотника з кільцевою проточкою (ас. СРСР №1121519, М.кл. F15B21/12, 1984р) Недоліком даного пристрою є складність конструкції і значні габарити, які обумовлені наявністю значної" кількості пружин, кільцевих проточок, каналів різного функціонального призначення. Найбільш близьким до того, що заявляється є пристрій, який складається із робочого стола з пружинами, виконаного в виді циліндра з внутрішньою кільцевою проточкою, розміщену в ньому станину з каналом підводу робочого середовища, яка служить плунжером, розподільчого механізму в виді золотника з глухим торцем і кільцевою проточкою, закріпленого на внутрішній поверхні закритого торця циліндра (а с. СРСР №1670195, М.кл. F15B21/12, 1991р). Недоліком даного пристрою є: значні габарити пристрою із-за зовнішнього розміщення пружин вібростола, нерівномірність затягування яких може призводити до перекошування відносно станини. В основу корисної моделі поставлена задача створення вібростола, в якому введення нового виконання елементів і зв'язків між елементами дозволяє поєднувати вібраційні рухи стола повздовж вісі і обертання навколо вісі за рахунок осьового розміщення пружин в середині плунжера на штокові золотника, що є актуальним в багатьох технологічних пристроях. Це дозволяє зменшити габарити вібростола. Поставлена задача вирішується тим, що в пристрої, що містить робочий стіл з пружинами, виконаного у вигляді циліндра з внутрішньою кільцевою проточкою, в якому розміщена станина з каналом підводу робочого середовища, що служить плунжером, розподільчий механізм в вигляді золотника з глухим торцем і кільцевою проточкою, закріпленого на внутрішній поверхні закритого торця циліндра, пружини одіті на вільний торець золотника, який виконаний в вигляді ступінчатого стержня, при цьому між проточкою і стержнем золотника виконані повздовжні пази. На Фіг.1 дана конструктивна схема вібростола, на Фіг.2 - поперечний перетин повздовжніх пазів на золотнику СО ко 4630 Вібростіл містить робочий стіл 2, виконаний в виді відкритого з одного торця циліндра з внутрішньою проточкою 3. В циліндрі розташована станина 4, яка служить плунжером і утворює камеру зворотного ходу 5 і камеру 6, з'єднану з робочим середовищем через магістраль 7. Розподільний механізм виконано в виді золотника 8 з повздовжніми пазами 9, кільцевою проточкою 10 та ступінчатим стержнем 11, на якому розміщені пружини 1. Вібростіл працює наступним чином При відсутності тиску робочого середовища в магістралі 7 робочий стіл 2 фіксується на торці станини 4. При підвищені тиску в магістралі 7 і камері 6, на золотник 8 і робочий стіл 2 знизу діє зусилля Fi=Pi-Si. де: Рі - тиск робочого середовища, Si - площа поперечного перетину золотника 8 У випадку, коли зусилля Fi більше зусилля Fnpi пружин 1 (Fi>F np i), робочий стіл 2 рухається вверх долаючи зусилля пружин 1. Після проходження робочим столом 2 відносно станини 4 положення, яке зображено на Фіг 1, робоче середовище поступає Із камери 6 в камеру зворотного ходу 5 і на робочий стіл 2 діє сила F2, яка значно більше сили F1(F2>F1) F 2 =PrS 2 де: Ss- площа поперечного перетину плунжера станини 4, яки розміщений в циліндрі стола 2. В результаті збільшення сили F2 на робочий стіл 2, останній прискорено рухається вверх При проходженні столом 2 відстані "гп" верхня кромка внутрішньої проточки 3 розміщується вище торця станини 4 і робоче середовище відводиться з камери зворотного ходу 5 через проточку 3. Падіння тиску робочого середовища в камері 5 до величини Рі призводить до руху стола 2 вниз P2=Fnp2/S2 , де: Fnp2- зусилля пружини 1 в верхньому положенні робочого стола 2; Рг - тиск робочого середовища, при якому робочий стіл 2 рухається вниз. При проходженні робочим столом вниз відстані " т " (положення на Фіг. 1) камера зворотного ходу 5 від'єднується від проточки З І камери 6. Підвищення тиску в замкнутій камері 5 не дозволяє робочому столу 2 рухатись в крайнє нижнє положення до удару по станині 4. При підвищенні тиску робочого середовища в камері 6 до величини Рі робочий стіл 2 починає рухатись вверх і цикл зворотно-поступальних рухів повторюється. Мінімальний хід робочого стола 2 вверх обмежується відстанню "гп", яка залежить від тиску робочого середовища і точності виконання пари, циліндр робочого стола 2 - плунжер станини 4. Розміщення пружин 1 на ступінчатому стержні 11 золотника 8 зменшує габарити пристрою, дозволяє поєднувати зворотно-поступальні ходи робочого стола 2 з можливістю його кругових рухів, що є актуальним в багатьох технологічних машинах, особливо, обертових вібробарабанах. Фіг. 2 Фіг. 1 Комп'ютерна верстка Н. Лисенко Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуально'! впасності, вуп Урілцького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислово! власності", вул Глазунова, 1, м Київ - 42, 01601
