Вибійний штуцер

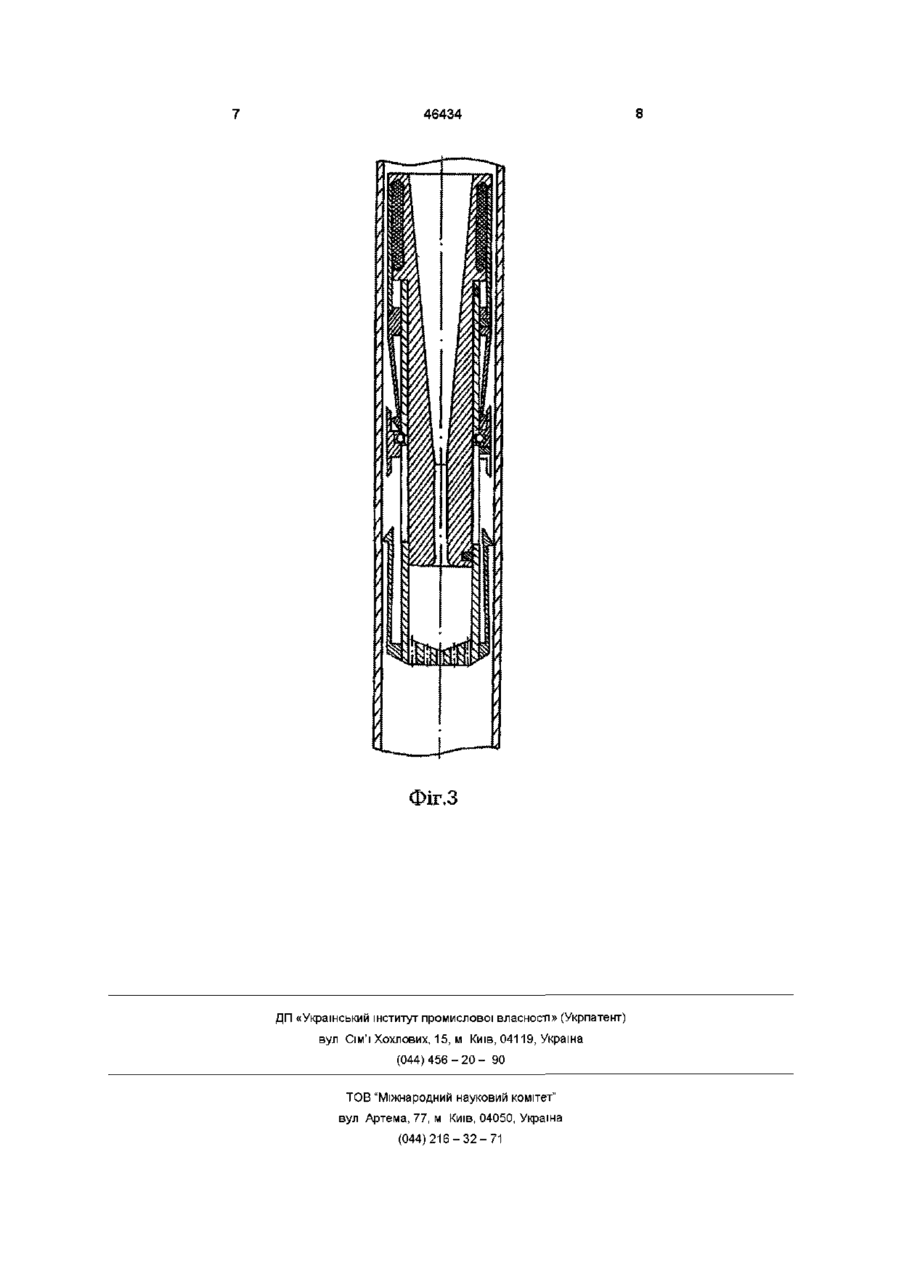

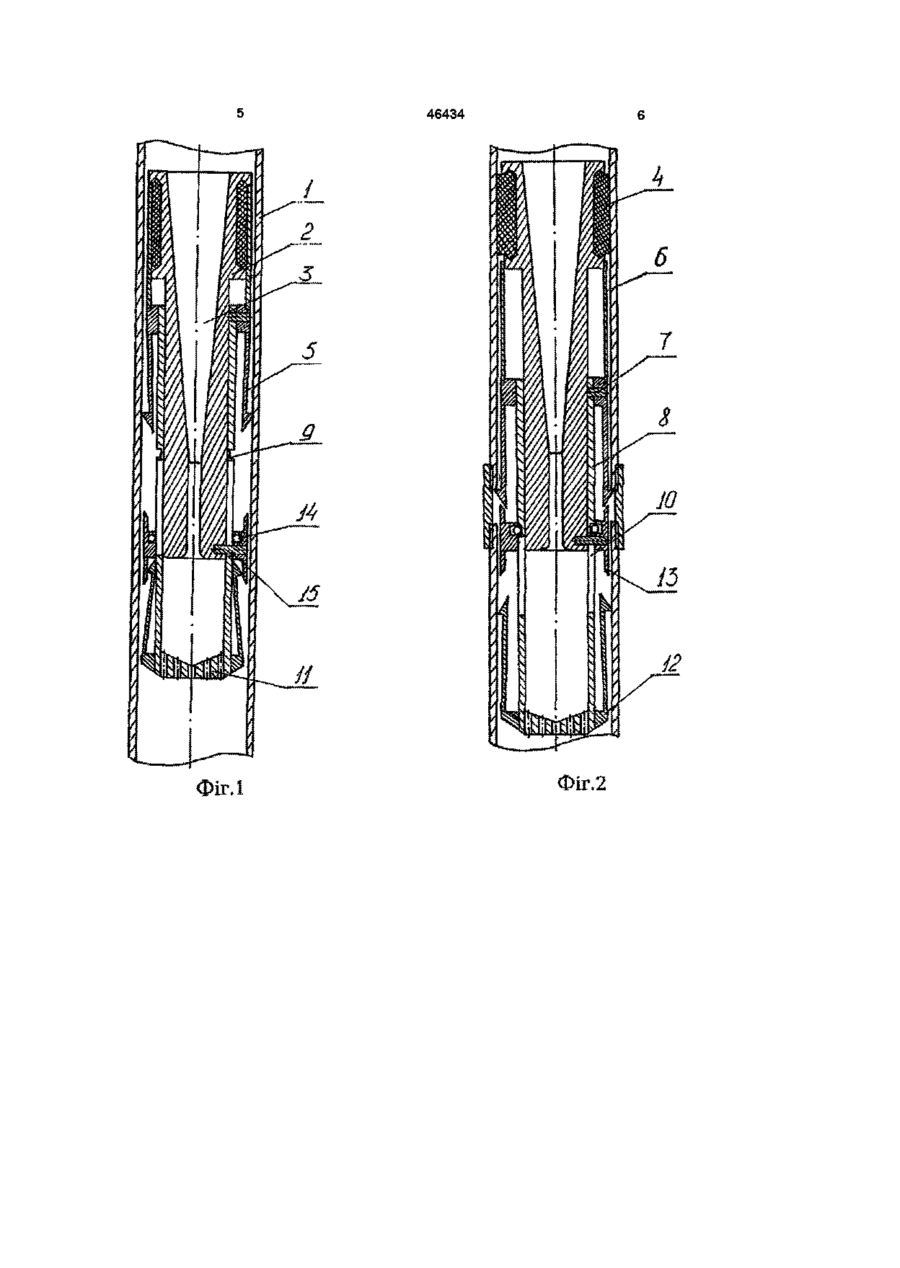

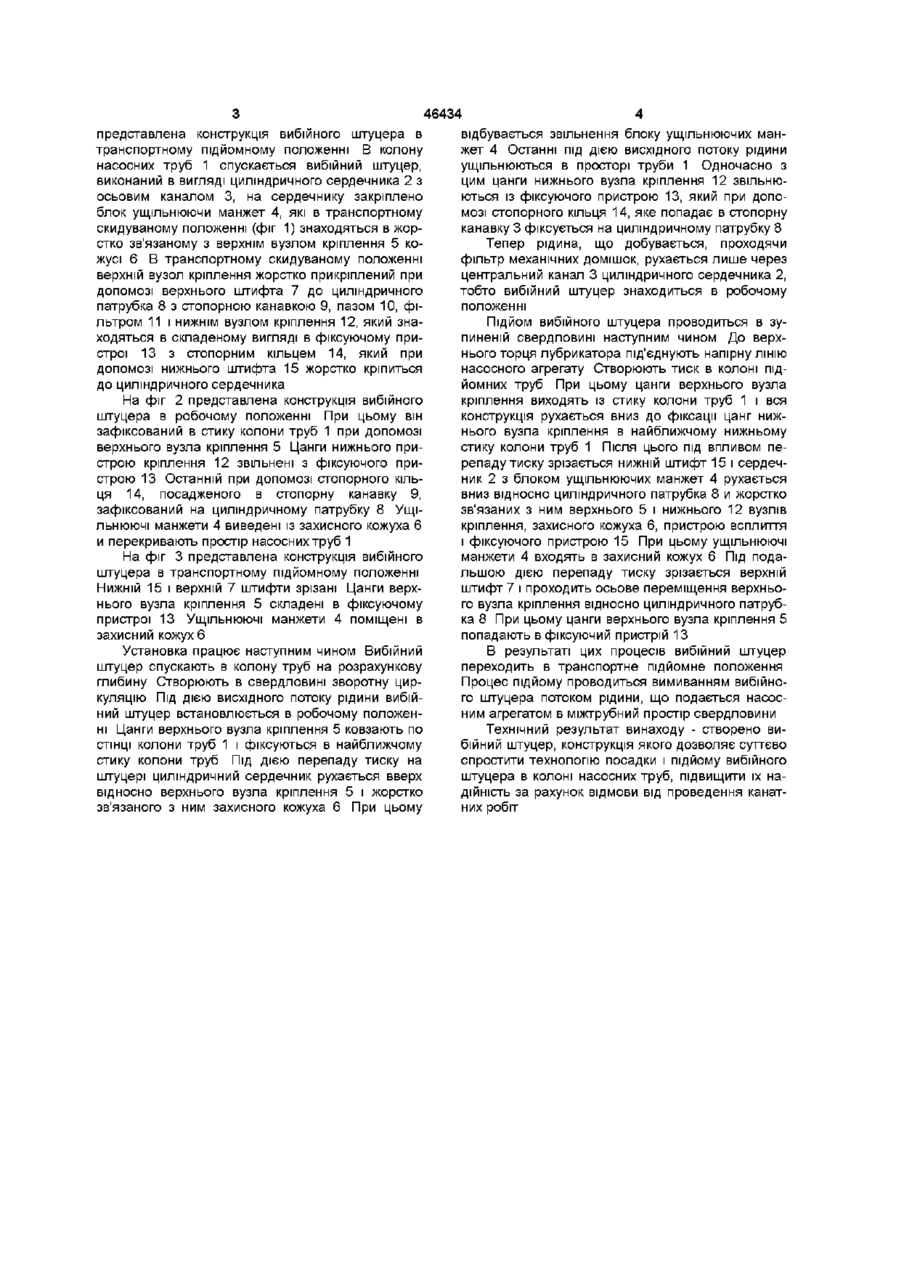

1 Вибійний штуцер, що містить циліндричний сердечник з осьовим каналом, вузол кріплення і ущільнюючий блок, який відрізняється тим, що ущільнюючий блок оснащено захисним кожухом, який жорстко звязании з вузлом кріплення і встановлений з можливістю осьового переміщення відносно циліндричного сердечника 2 Вибійний штуцер за п 1, який відрізняється тим, що осьовий канал циліндричного сердечника захищено фільтром механічних домішок 3 Вибійний штуцер за п 1 , який відрізняється тим, що циліндричний сердечник з осьовим каналом поміщено в циліндричний патрубок з вертикальними пазами і стопорною канавкою, на якому встановлено фіксуючий пристрій і нижній вузол кріплення Винахід відноситься до пристроїв підйому рідини із нафтових і газоконденсатних свердловин Відомий вибійний штуцер, стаціонарно розміщений в колоні насосних труб (А П Силаш "Добыча и транспорт нефти и газа", Т 1 , 1980г, М "Недра", стор 154) Штуцер оптимізує роботу свердловини, якщо його діаметр і глибина установки правильно розраховані Недоліком стаціонарного вибійного штуцера є ність ущільнюючих манжет при спуску, та ненадійність герметизації ними колони насосних труб в малодебітних свердловинах коли перепад тиску на штуцері незначний і непостійний в часі В основу винаходу поставлено технічне завдання - створити вибійний штуцер, конструкція якого дозволила б суттєво спростити технологію посадки і підйому вибійного штуцера в колоні насосних труб, підвищити їх надійність за рахунок відмови від проведення канатних робіт Суть винаходу полягає в тому, що вибійний штуцер, що складається з циліндричного сердечника з осьовим каналом, вузла кріплення і ущільнюючого блока оснащеного захисним кожухом, який жорстко зв'язаний з вузлом кріплення і встановлений з можливістю осьового переміщення відносно циліндричного сердечника, осьовий канал циліндричного сердечника захищено фільтром механічних домішок, а циліндричний сердечник з осьовим каналом поміщено в циліндричний патрубок з вертикальними пазами і стопорною канавкою, на якому встановлено фіксуючий пристрій і нижній вузол кріплення, що дозволяє після зрізання верхнього і нижнього штифтів проводити підйом вибійного штуцера із свердловини без застосування канатної техніки те, що ВИХІДНІ дані для його розрахунку ВІДОМІ ли ше орієнтовно як в випадку спуску в нову свердловину, так і при спуску в раніше працювавшу, так як операція глушіння в процесі підземного ремонту часто погіршує продуктивну характеристику свердловини Відомий ЗЙОМНИЙ вибійний штуцер, що містить циліндричний сердечник з центральним осьовим каналом, блок ущільнюючих манжет, вузол кріплення, який встановлюється в свердловині після проведення необхідних досліджень і отримання вихідних даних для розрахунку вибійного штуцера (А П Силаш "Добыча и транспорт нефти и газа", Т1 , 1980г М "Недра", стор 155) Штуцер спускається в свердловину через устевий лубрикатор на скребковому дроті Потім свердловина запускається і висхідний потік рідини розтискує манжети, що дозволяє ввести в зачеплення з колоною труб вузол кріплення Після ЦЬОГО ударами канатного інструменту вверх звільнюються від вибійного штуцера і піднімають інструмент на поверхню Недоліком вказаного пристрою є незахище Суть винаходу пояснюється фігурами 1 - З графічного зображення На фіг 1 показано вибійний штуцер в транспортному скидуваному положенні На фіг 2 представлена конструкція вибійного штуцера в робочому положенні На фіг З СО (О 46434 представлена конструкція вибійного штуцера в відбувається звільнення блоку ущільнюючих мантранспортному підйомному положенні В колону жет 4 Останні під дією висхідного потоку рідини насосних труб 1 спускається вибійний штуцер, ущільнюються в просторі труби 1 Одночасно з виконаний в вигляді циліндричного сердечника 2 з цим цанги нижнього вузла кріплення 12 звільнюосьовим каналом 3, на сердечнику закріплено ються із фіксуючого пристрою 13, який при допоблок ущільнюючи манжет 4, які в транспортному мозі стопорного кільця 14, яке попадає в стопорну скидуваному положенні (фіг 1) знаходяться в жорканавку 3 фіксується на циліндричному патрубку 8 стко зв'язаному з верхнім вузлом кріплення 5 коТепер рідина, що добувається, проходячи жусі 6 В транспортному скидуваному положенні фільтр механічних домішок, рухається лише через верхній вузол кріплення жорстко прикріплений при центральний канал 3 циліндричного сердечника 2, допомозі верхнього штифта 7 до циліндричного тобто вибійний штуцер знаходиться в робочому патрубка 8 з стопорною канавкою 9, пазом 10, фіположенні льтром 11 і нижнім вузлом кріплення 12, який знаПідйом вибійного штуцера проводиться в зуходяться в складеному вигляді в фіксуючому припиненій свердловині наступним чином До верхстрої 13 з стопорним кільцем 14, який при нього торця лубрикатора під'єднують напірну ЛІНІЮ допомозі нижнього штифта 15 жорстко кріпиться насосного агрегату Створюють тиск в колоні піддо циліндричного сердечника йомних труб При цьому цанги верхнього вузла кріплення виходять із стику колони труб 1 і вся На фіг 2 представлена конструкція вибійного конструкція рухається вниз до фіксації цанг нижштуцера в робочому положенні При цьому він нього вузла кріплення в найближчому нижньому зафіксований в стику колони труб 1 при допомозі стику колони труб 1 Після ЦЬОГО ПІД ВПЛИВОМ певерхнього вузла кріплення 5 Цанги нижнього прирепаду тиску зрізається нижній штифт 15 і сердечстрою кріплення 12 звільнені з фіксуючого приник 2 з блоком ущільнюючих манжет 4 рухається строю 13 Останній при допомозі стопорного кільвниз відносно циліндричного патрубка 8 и жорстко ця 14, посадженого в стопорну канавку 9, зв'язаних з ним верхнього 5 і нижнього 12 вузлів зафіксований на циліндричному патрубку 8 УЩІкріплення, захисного кожуха 6, пристрою всплиття ЛЬНЮЮЧІ манжети 4 виведені із захисного кожуха 6 і фіксуючого пристрою 15 При цьому ущільнюючі и перекривають простір насосних труб 1 манжети 4 входять в захисний кожух 6 Під подаНа фіг 3 представлена конструкція вибійного льшою дією перепаду тиску зрізається верхній штуцера в транспортному підйомному положенні штифт 7 і проходить осьове переміщення верхньоНижній 15 і верхній 7 штифти зрізані Цанги верхго вузла кріплення відносно циліндричного патрубнього вузла кріплення 5 складені в фіксуючому ка 8 При цьому цанги верхнього вузла кріплення 5 пристрої 13 УЩІЛЬНЮЮЧІ манжети 4 поміщені в попадають в фіксуючий пристрій 13 захисний кожух 6 Установка працює наступним чином Вибійний штуцер спускають в колону труб на розрахункову глибину Створюють в свердловині зворотну циркуляцію Під ДІЄЮ ВИСХІДНОГО потоку рідини вибійний штуцер встановлюється в робочому положенні Цанги верхнього вузла кріплення 5 ковзають по СТІНЦІ колони труб 1 і фіксуються в найближчому стику колони труб Під ДІЄЮ перепаду тиску на штуцері циліндричний сердечник рухається вверх відносно верхнього вузла кріплення 5 і жорстко зв'язаного з ним захисного кожуха 6 При цьому В результаті цих процесів вибійний штуцер переходить в транспортне підйомне положення Процес підйому проводиться вимиванням вибійного штуцера потоком рідини, що подається насосним агрегатом в міжтрубний простір свердловини Технічний результат винаходу - створено вибійний штуцер, конструкція якого дозволяє суттєво спростити технологію посадки і підйому вибійного штуцера в колоні насосних труб, підвищити їх надійність за рахунок відмови від проведення канатних робіт 46434 Фіг .1 Фіг.2 46434 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
