Клейова композиція

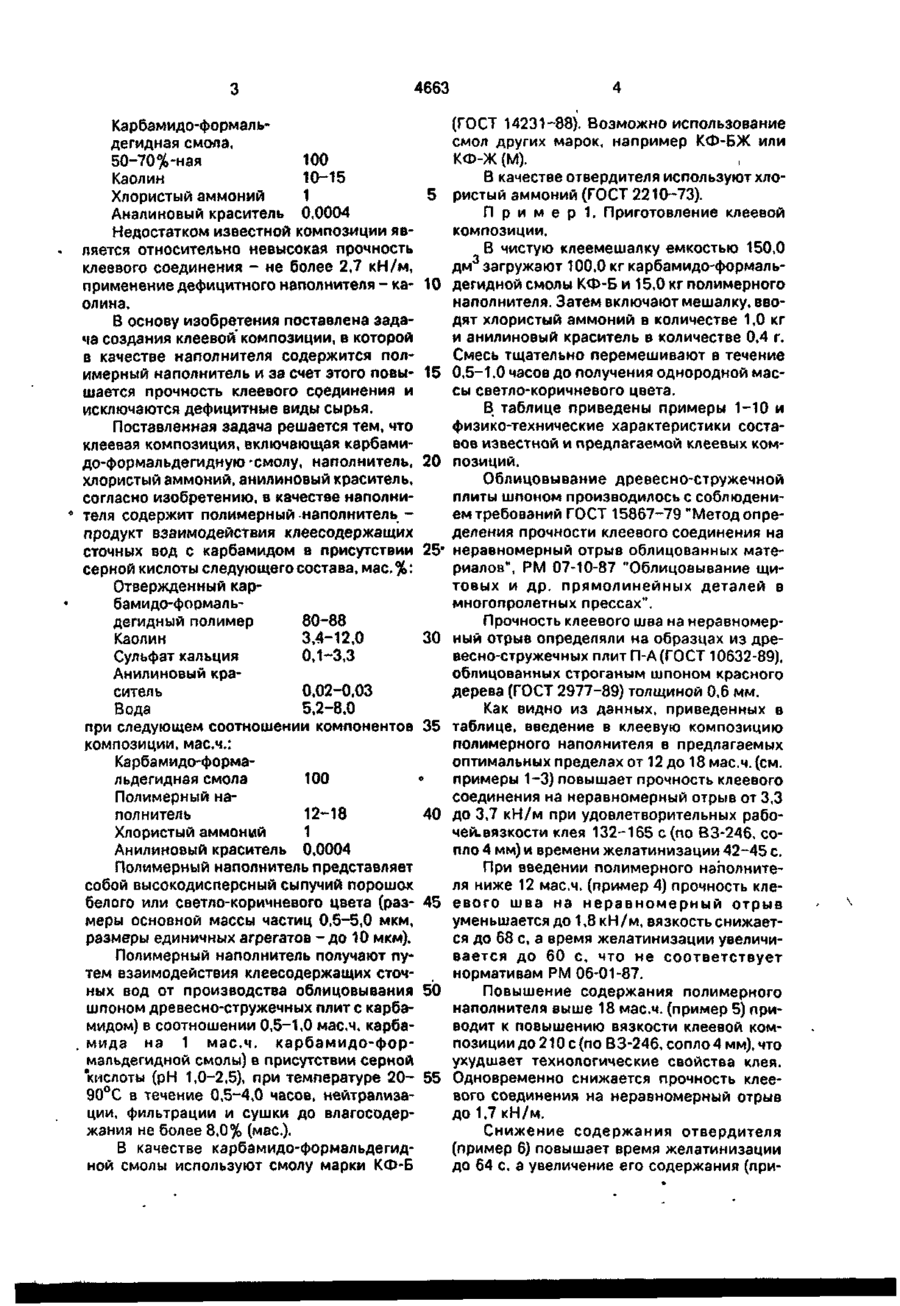

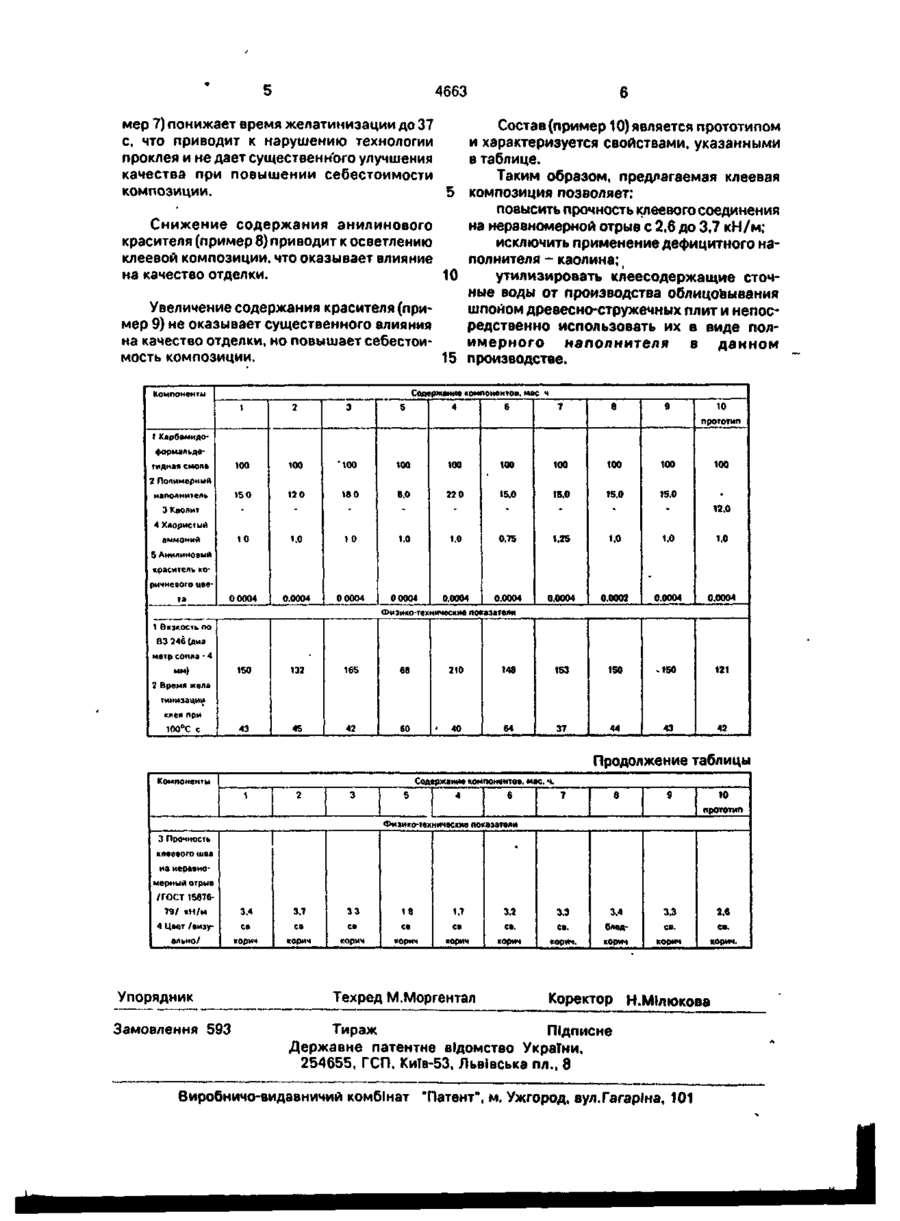

Клеєвая композиция, включающая карбамидо-формальдегидную смолу, наполни тель, хлористый аммоний и анилиновый краситель, о т л и ч а ю щ а я с я тем. что композиция в качестве наполнителя содержит полимерный наполнитель - продукт взаимодействия клеесодержащих сточных вод с карбамидом в присутствии серной кислоты следующего состава, мас.%: отвержденный карбамидо-формальдегидный полимер 80-88 каолин 3,4-12,0 сульфат кальция 0,1-3,3 анилиновый краситель 0,02-0,03 вода 5,2-8,0 при следующем соотношении компонентов, композиции, мас.ч.: карбамидо-формальдегидная смола 100 полимерный наполнитель 12-18 хлористый аммоний 1 анилиновый краситель 0,0004 О СО Изобретение относится к клеевым композициям на основе карбамидо-формальдегидиых смол, используемых в деревообрабатывающей промышленности, в мебельном производстве, а именно - для с'клеивания шпона и древесно-стружечных плит. Известна клеевая композиция, применяемая в мебельной промышленности, для склеивания и облицовки шпоном древесностружечных плит, содержащая карбамидоформальдегидную смолу, молотый природный гидросиликат магния в смеси с хлоридом магния, хлористый аммоний, техническую муку [1]. Существенным недостатком данной композиции является использование дефицитного сырья: технической муки и природного гидросиликата магния в смеси с хлоридом магния. Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является клеевая композиция [2J, содержащая, мас.ч.: О 4663 Кэрбамидо-формальдегидная смола, 50-70%-ная 100 Каолин 10-15 Хлористый аммоний 1 5 Аналиновый краситель 0,0004 Недостатком известной композиции является относительно невысокая прочность клеевого соединения - не более 2,7 кН/м, применение дефицитного наполнителя - ка- 10 олина. В основу изобретения поставлена задача создания клеевой композиции, в которой в качестве наполнителя содержится полимерный наполнитель и за счет этого повы- 15 шается прочность клеевого соединения и исключаются дефицитные виды сырья. Поставленная задача решается тем, что клеевая композиция, включающая карбамидо-формальдегидную -смолу, наполнитель, 20 хлористый аммоний, анилиновый краситель, согласно изобретению, в качестве наполнителя содержит полимерный наполнитель продукт взаимодействия клеесодержащих сточных вод с карбамидом в присутствии 25* серной кислоты следующего состава, мас.%: Отвержденный карбамидо-формальдегидный полимер 80-88 Каолин 3,4-12,0 30 Сульфат кальция 0,1-3,3 Анилиновый краситель 0,02-0,03 Вода 5.2-8,0 при следующем соотношении компонентов 35 композиции, мас.ч.: Карбамидо-формальдегидная смола 100 • Полимерный наполнитель 12-18 40 Хлористый аммоний 1 Анилиновый краситель 0,0004 Полимерный наполнитель представляет собой высокодисперсный сыпучий порошох белого или светло-коричневого цвета (раз- 45 меры основной массы частиц 0,5-5,0 мкм, размеры единичных агрегатов - д о 10 мкм). Полимерный наполнитель получают путем взаимодействия клеесодержащих сточных вод от производства облицовывания 50 шпоном древесно-стружечных плит с карбамидом) в соотношении 0,5-1,0 мас.ч. карбамида на 1 мас.ч. карбамидо-формальдегидной смолы) в присутствии серной "кислоты (рН 1,0-2,5), при температуре 20- 55 90°С в течение 0,5-4,0 часов, нейтрализации, фильтрации и сушки до влагосодержания не более 8,0% (мае). В качестве карбамидо-формальдегидной смолы используют смолу марки КФ-Б (ГОСТ 14231-88). Возможно использование смол других марок, например КФ-БЖ или КФ-Ж (М). В качестве отвердителя используют хлористый аммоний (ГОСТ 2210-73). П р и м е р 1. Приготовление клеевой композиции. В чистую клеемешалку емкостью 150,0 дм 3 загружают 100,0 кг карбамидо-формальдегидной смолы КФ-Б и 15,0 кг полимерного наполнителя. Затем включают мешалку, вводят хлористый аммоний в количестве 1,0 кг и анилиновый краситель в количестве 0,4 г. Смесь тщательно перемешивают в течение 0,5-1,0 часов до получения однородной массы светло-коричневого цвета. В таблице приведены примеры 1-10 и физико-технические характеристики составов известной и предлагаемой клеевых композиций. Облицовывание древесно-стружечной плиты шпоном производилось с соблюдением требований ГОСТ 15867-79 "Метод определения прочности клеевого соединения на неравномерный отрыв облицованных материалов", РМ 07-10-87 "Облицовывание щитовых и др. прямолинейных деталей в многопролетных прессах". Прочность клеевого шва на неравномерный отрыв определяли на образцах из древесно-стружечных плит П-А (ГОСТ 10632-89). облицованных строганым шпоном красного дерева (ГОСТ 2977-89) толщиной 0.6 мм. Как видно из данных, приведенных в таблице, введение в клеевую композицию полимерного наполнителя в предлагаемых оптимальных пределах от 12 до 18 мас.ч. (см. примеры 1-3) повышает прочность клеевого соединения на неравномерный отрыв от 3,3 до 3,7 кН/м при удовлетворительных рабочей.вязкости клея 132-165 с (по ВЗ-246, сопло 4 мм) и времени желатинизации 42-45 с. При введении полимерного наполнителя ниже 12 мас.ч. (пример 4) прочность клеевого шва на неравномерный отрыв уменьшается до 1,8 кН /м, вязкость снижается до 68 с, а время желатинизации увеличивается до 60 с, что не соответствует нормативам РМ 06-01-87. Повышение содержания полимерного наполнителя выше 18 мас.ч. (пример 5) приводит к повышению вязкости клеевой композиции до 210 с (по ВЗ-246, сопло 4 мм), что ухудшает технологические свойства клея. Одновременно снижается прочность клеевого соединения на неравномерный отрыв до 1,7 кН/м. Снижение содержания отвердителя (пример 6) повышает время желатинизации до 64 с, а увеличение его содержания (при 4663 мер 7) понижает время желатинизации до 37 Состав(пример 10) является прототипом с, что приводит к нарушению технологии и характеризуется свойствами, указанными лроклея и не дает существенн'ого улучшения в таблице. качества при повышении себестоимости Таким образом, предлагаемая клеевая композиции. 5 композиция позволяет: повысить прочность клеевого соединения Снижение содержания анилинового на неравномерной отрыв с 2,6 до 3,7 кН/м; красителя (пример 8) приводит к осветлению исключить применение дефицитного наклеевой композиции, что оказывает влияние полнителя - каолина; на качество отделки. 10 утилизировать клеесодержащие сточные воды от производства облицовывания Увеличение содержания красителя (пришпоном древесно-стружечных плит и непосмер 9) не оказывает существенного влияния редственно использовать их в виде полна качество отделки, но повышает себестоиимерного наполнителя в данном мость композиции. 15 производстве. Содержание компонентов, мас ч Компоненты 1 2 3 5 4 6 7 в 9 10 прототип 100 100 '100 100 100 too 100 100 100 100 15 0 12 0 180 8.0 22 0 15.0 15.0 15.0 15.0 12.0 10 1.0 10 1.0 1,0 0.75 1.25 1.0 1.0 1.0 0 0004 0.0004 0 00О4 0 0004 0.0004 0.0004 0,0004 0.0002 0.0004 0.0004 1 Карбамидоформальдетидмая смол* 2 Полимерный наполнитель 3 Каолит 4 Хлористый аммоний 5 Анилиновый краситель коричневого цвета Физико-технические показатели 1 Вязкость по В3 246(диа метр сопла - 4 мм) 150 132 16S 43 45 42 210 68 60 148 153 150 .150 121 40 64 37 44 43 42 2 Время жела типизации клея при 100°С с ' Продолжение таблицы Компоненты Содержание компонентов, мае. ч. 1 2 3 5 6 7 8 9 і 10 прототип Физико-технические показатели 3 Прочность клеевого шва на неравномерный отрыв /ГОСТ 1587679/ кН/м 3.4 3.7 33 16 1.7 св се с» св 3,3 св. 3.3 св 3,2 св. 3.4 4 Цвет /визу блед св. 2,6 св. ально/ корич корич корич корич корич корич корич. корич корич корич. Упорядник Замовлення 593 Техред М.Моргентал Коректор Н.МІлюкова Тираж Підписне Державне патентне відомство України, 254655. ГСП, КиТв-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.ГагарІна, 101
