Гідроізоляційна композиція

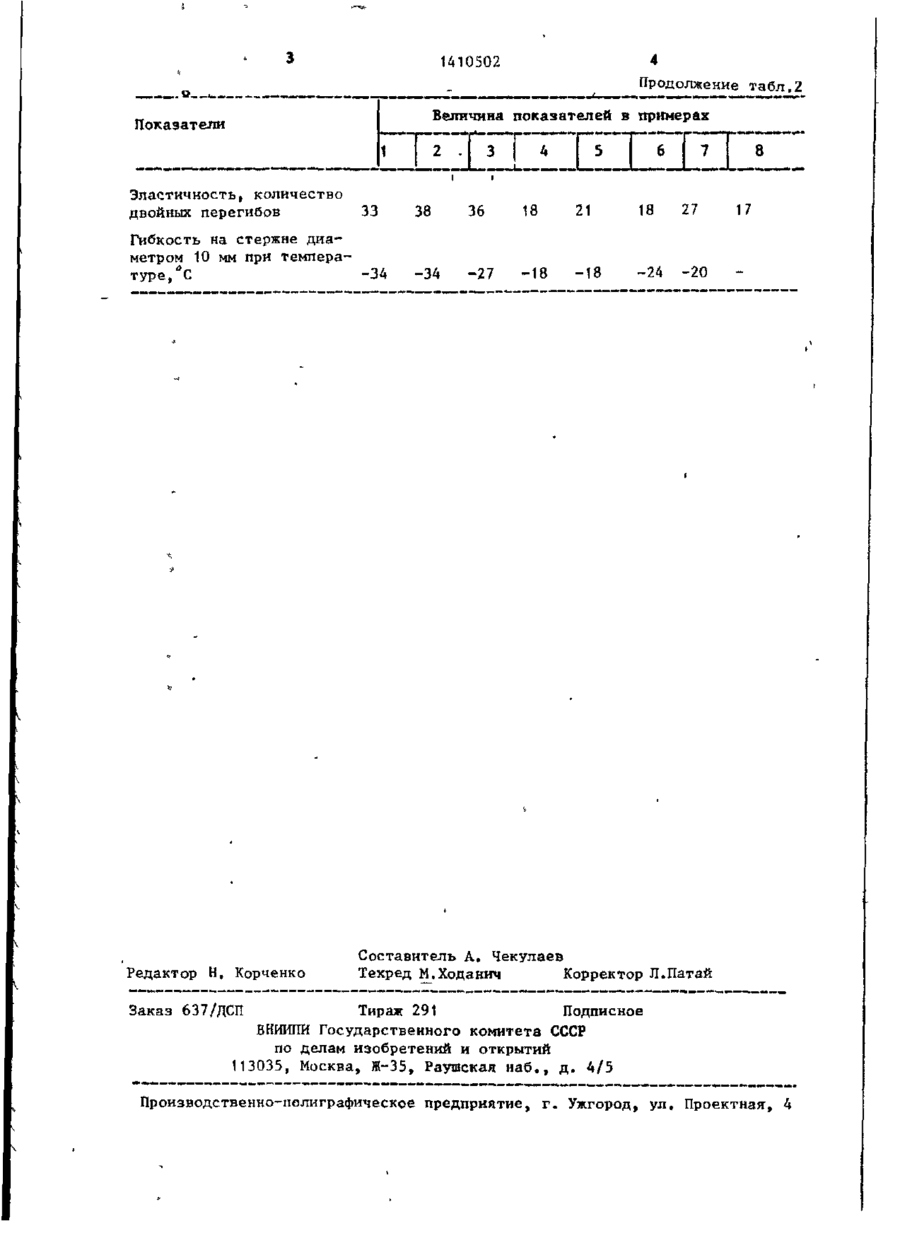

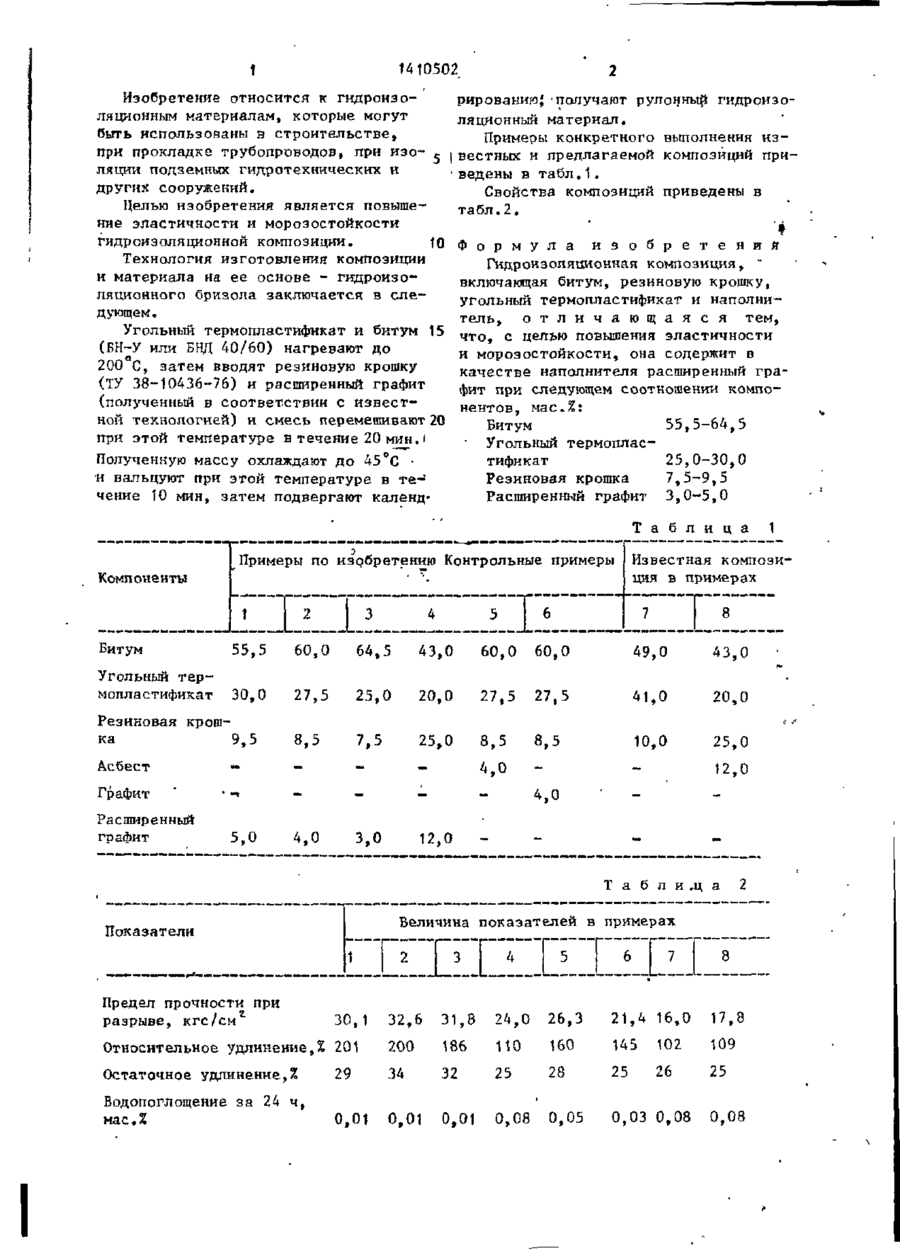

Изобретение относится к гидроизоляционным материалам, которые могут быть использованы в строительстве, при прокладке трубопроводов, при изоляции подземных, гидротехнических и других сооружений. Изобретение позволяет повысить эластичность (относительное удлинение до 201%, количество двойных перегибов до 38) и морозостойкость (гибкость на стержне диаметром 10 мм при температуре до-34 С ' материалов при применении композиции содержащей битум (55,5-64,5 мас.%), резиновую крошку (7,5-9,5 мас.%), угольный термопластификат (25,030,0 мас.%) и расширенный графит (0,35,0 мас.%). 2 табл. СЛ 1 1410502 Изобретение относится к гидроизоляционным материалам, которые могут быть использованы в строительстве, при прокладке трубопроводов, при изо- 5 ляции подземных гидротехнических и других сооружений. Целью изобретения является повышение эластичности и морозостойкости гидроизоляционной композиции. tO Технология изготовления композиции и материала на ее основе - гидроизоляционного бризола заключается в следующем. Угольный термопластификат и битум 15 (БН-У или БНД 40/60) нагревают до 200 С, затем вводят резиновую крошку (ТУ 38-10436-76) и расширенный графит (полученный в соответствии с известной технологией) и смесь перемешивают 20 при этой температуре в течение 20 мин.' Полученную массу охлаждают до 45°С • и вальцуют при этой температуре в те-1 чение 10 мин, затем подвергают календ рированию;-получают рулонный гидроизоляционный материал. Примеры конкретного выполнения известных и предлагаемой композиций приведены в табл.1. Свойства композиций приведены в табл.2. # Ф о р м у л а и з о б р е т е н и я Гидроизоляционная композиция, " включающая битум, резиновую крошку, угольный термопластификат и наполнитель, о т л и ч а ю щ а я с я тем, что, с целью повышения эластичности и морозостойкости, она содержит в качестве наполнителя расширенный графит при следующем соотношении компонентов, мас.%: Битум 55,5-64,5 Угольный термопластификат 2 5,0-30,0 Резиновая крошка 7,5-9,5 Расширенный графит 3,0-5,0 Т а б л и ц а Примеры по изобретению Контрольные примеры Компоненты Известная компози ция в примерах Ьитум 55, 5 60 64 . 5 43, 0 60,0 60,0 49, 0 43,0 Угольный термопластификат 30, 0 27 ,5 25 ,0 20, 0 27,5 27,5 41, 0 20,0 7, 5 25, 0 8,5 8,5 10, 0 25,0 4,0 12,0 — 4,0 — _ Резиновая крошка 9,5 5 Асбест Графит — 4,0 3,0 Расширенный графит 5,0 12,0 Т а б л и . ц а Показатели ' I» пит Предел прочности при разрыве, кгс/см г 2 Величина показателей в примерах l-.Ii.lLI 30,1 32,6 31,8 24,0 26,3 Относительное удлинение,% 201 200 186 110 160 Остаточное удлинение,% Водопоглощение за 24 ч, 29 34 32 25 28 масХ 0,01 0,01 0,01 0,08 0,05 1 21,4 16,0 17,1 145 102 109 25 26 25 0,03 0,08 0,08 1410502 Продолжение табл.2 Величина показателей в примерах 2 з А 5 6 Г Г Г Г "Г" ГН" Показатели Эластичность, количество двойных перегибов 33 Гибкость на стержне диаметром 10 мм при температуре/с -34 Редактор Н, Корченко 38 36 18 21 18 27 17 -34 -27 -18 -18 -24 -20 Составитель А. Чекулаев Техред М.Ходанич Корректор Л.Патай Заказ 637/ДСП Тираж 291 Подписное ВНИИПЙ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
