Клейова композиція

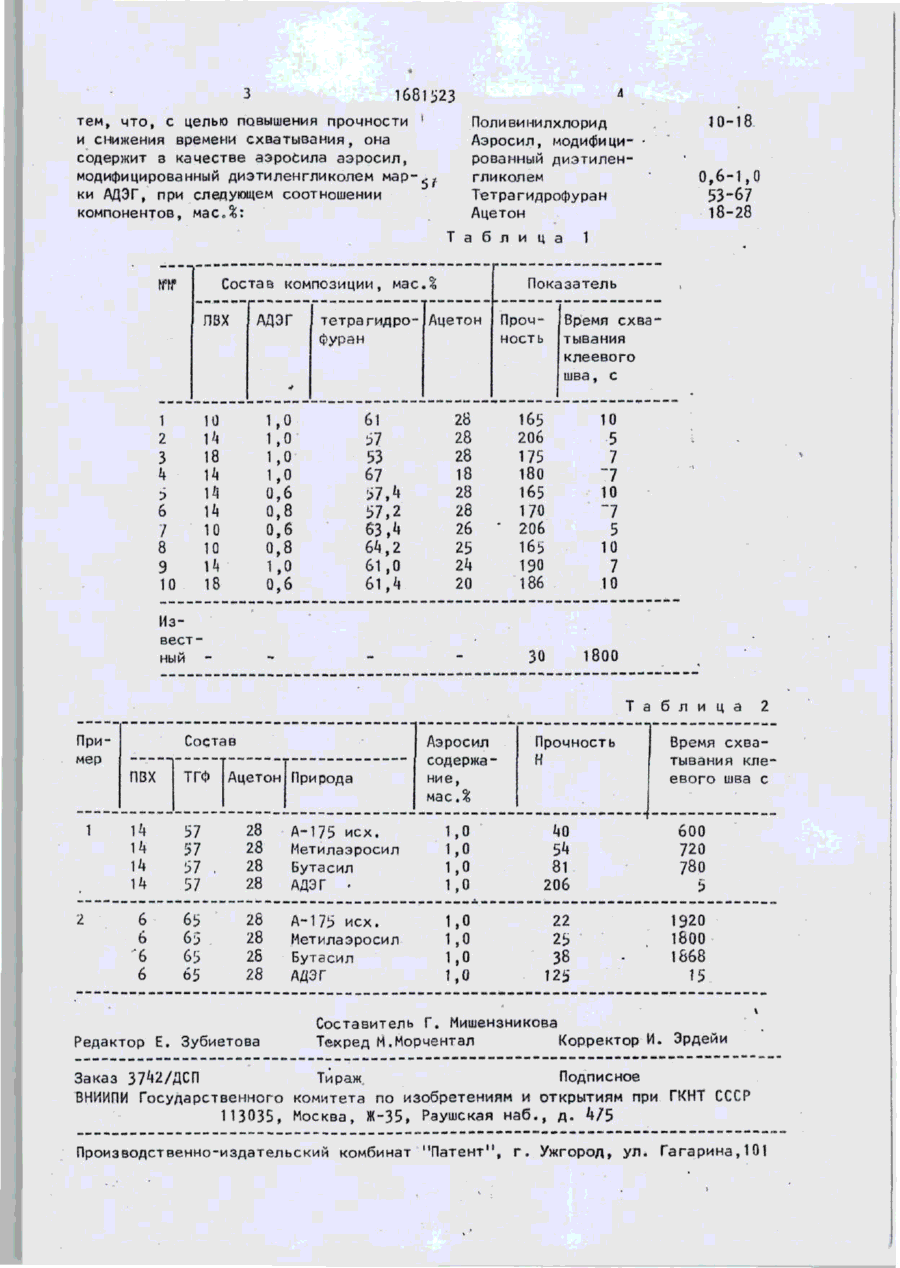

" ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N* f\ G п и О !' союз совєтсних СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН f.SOS С 09 J 127/06 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) ^70^5**5/05 (22) Й.0&.89 1 (71) Институт коллоидной химии и хи мии воды им. А.8, Дунайского (72) Т.М. Швец, ЗЛІ. Мельниченко, Н.Ф. Кущевская и Р а Д. Чицева (53) 668.395.7(088.8) (56) Авторское свидетельство СССР № 73955 і *, к л . С 09 J 3/12. Патент ПНР t 71800, f кл. 22 і* 3/Й, 1Э71* Изобретение относится к получению клеевых композиций, используемых в технологии изготовления гибких магнитных дисков при их конвертировании. Цель изобретения - повышение прочности и снижение времени схватывания. Композицию Г О Т О В Я Т следующим образом: барабан шаровой мельницы емкостью 1000 см 3 вносят 200 мл тетрагидрофурана, і 00 мл ацетона, : ! г по;) ливинилхлоридсі и 0,.) г аэросила, модифицированного диэтиленгликолем (АДЕГ), смесь диспергируют в течение 3U мин. После чего композицию отделяют от шароз, фильтруют через металлическое сито 100 мин. Готовую композицию тарируют в металлические тубы, Композиции используют для склеивания конвертов для гибких магнитных дисков (ГМД). Клей наносят на край заготовки и прикрывают второй заготов 36-91 f (5*0 КЛЕЕВАЯ КОМПОЗИЦИЯ (57) Изобретение относится к получению клеевой композиции, используемой в технологии изготовления гибких магнитных дисков при их конвертировании. Изобретение позволяет повысить прочность клеевого шва до 206 Н, снизить время схватывания до 5 с за счет ис^ пользования в качестве аэросила,аэросила модифицированного диэтиленгликолем.. Клеевая композиция содержит,мае.%: го~ ливинилхлорид 10-18; аэросил, модифицированный диэтиленгликолем 0,6-1,0;тетрагидоофуран 53-&7; ацетон 18-28. ; , 2 табл. кой, после чего склеенный конверт прессуется. В табл. 1 представлены рецептуры клеев и их с в о й с т в а . В т а б л . 2 представлены контрольные рецептуры с известными наполнителями. Вязкость композиции определяют по ГОСТ 8 ^ 2 0 - 7 ^ . Прочность клеевых соединений полимерных пленок при раздире (расслоении) определяют путем измерения максимального значения усилий, необходимых для разрушения образца, вырезанного из двух склеенных полосок размером ЇОхЮ імм еа разрывной машине ГИ-2'50. Ф о р м у л а и з о б р е т е н и я Клеевая композиция, включающая лоливинилхлорид, тетрагидрофуран, ацетон* и аэросил ; о т л и ч а ю щ а я с я сд 1681523 тем, ч т о , с целью повышения прочности ' и снижения времени схватывания, она содержит а качестве аэросила аэросил, модифицированный диэтиленгликолем мар-,.ки АДЭГ, при следующем соотношении компонентов, мае,%: Поливииилхлорид Аэросил, модифицированный диэтиленгликолем Тетрагидрофуран Ацетон Т а б л и ц а Состав композиции, мас.% ПВХ 10 1 АДЭГ 1,° Й 18 2 3 \к 14 \к 10 k 5 6 7 8 9 57 53 67 57,4 0,6 0,8 0,6 0,8 10 й 57,2 63,4 64,2 61,0 61,4 1,0 0,6 18 10 61 0,6-1,0 53-67 18-28 1 Показатель Прочность тетрагидро- Ацетон фуран 1,0 1,0 1,0 10-18 28 28 28 18 28 28 26 25 24 Время схва тывания клеевого шва, с 10 165 206 5 7 175 "7 180 165 170 ' 20 10 ~7 5 206 165 10 7 190 186 10 Известный 1800 Т а б л и ц а Тример Состав ПВХ 1 г ТГФ Ацетон Природа 14 14 14 14 57 57 6 65 6 6 6 57 , 57 65 65 65 28 28 28 28 А-175 и с х . Метилаэросил Бутасил АДЭГ 28 28 28 28 А-175 и с х . Метилаэросил Бутасил АДЭГ Редактор Е. Зубиетова Аэросил содержание, мас.% 1,0 1,0 Прочность Н 40 54 1,0 1,0 81 206 1.0 22 М 125 1,0 1,0 25 38 2 Время схватывания клеевого шва с 600 720 780 I) 1920 1800 1868 15 Составитель Г. Мишензникова Текред М.Морчентал Корректор И. Эрдейи Заказ 3742/ДСП Тираж. Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г . Ужгород, у л . Гагарина,101
