Епоксидна композиція для покриття

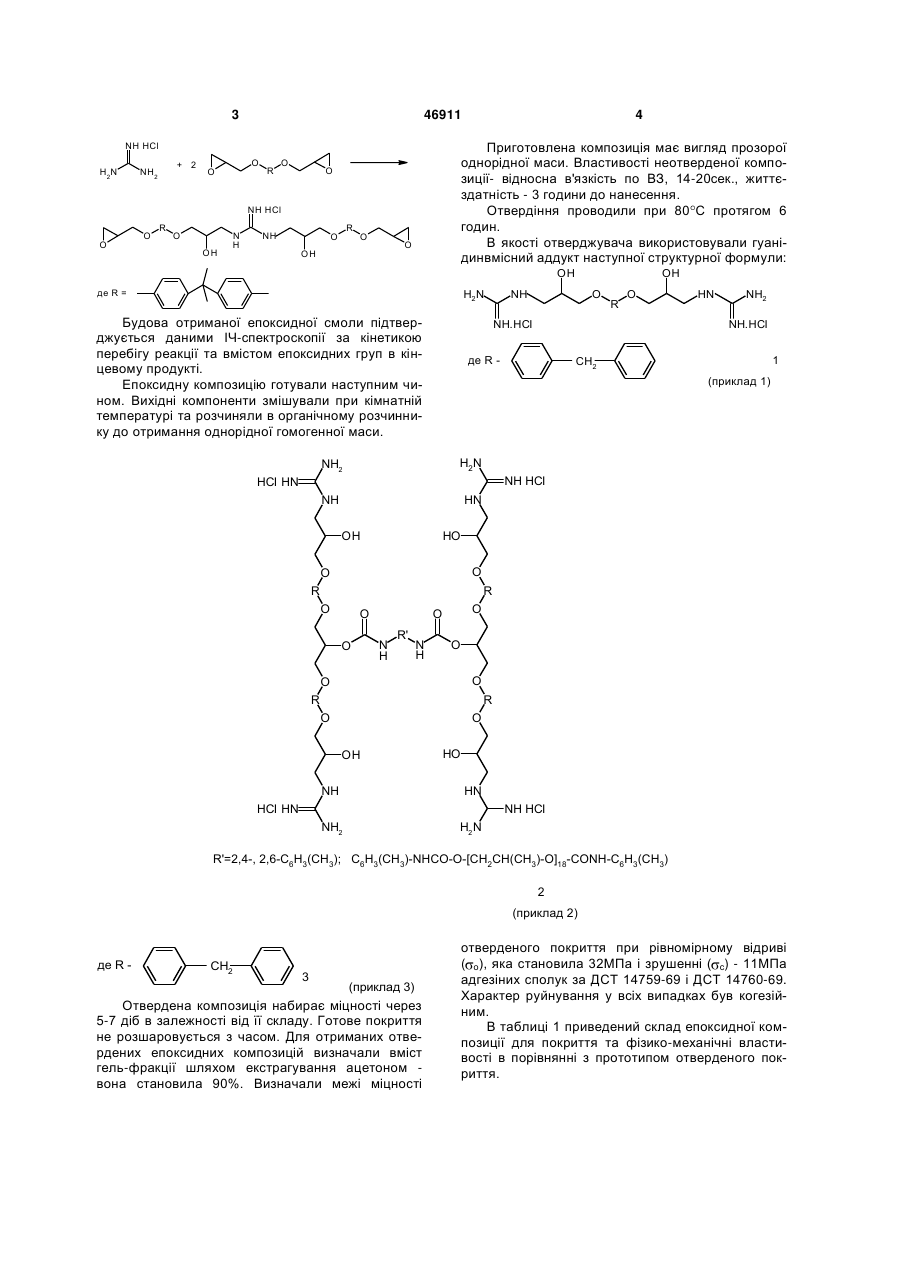

Епоксидна композиція для покриття, що включає епоксидну смолу, пластифікатор, органічний розчинник та отверджувач, яка відрізняється тим, що вона містить додатково епоксидну смолу наступної структурної формули: 2 3 46911 Приготовлена композиція має вигляд прозорої однорідної маси. Властивості неотверденої композиції- відносна в'язкість по ВЗ, 14-20сек., життєздатність - 3 години до нанесення. Отвердіння проводили при 80 С протягом 6 годин. В якості отверджувача використовували гуанідинвмісний аддукт наступної структурної формули: NH HCl H2N + 2 NH2 O O R O O NH HCl O O R O OH N H NH R O O O OH 4 OH де R = H2N Будова отриманої епоксидної смоли підтверджується даними ІЧ-спектроскопії за кінетикою перебігу реакції та вмістом епоксидних груп в кінцевому продукті. Епоксидну композицію готували наступним чином. Вихідні компоненти змішували при кімнатній температурі та розчиняли в органічному розчиннику до отримання однорідної гомогенної маси. OH NH O R O NH.HCI HN NH2 NH.HCI де R 1 CH2 (приклад 1) NH2 H2 N NH HN NH HCI HCI HN HO OH O O O O R R O O O N H R' N H O O O O O R R OH HO NH HN NH2 H2N NH HCI HCI HN R'=2,4-, 2,6-C6H3(CH3); C6H3(CH3)-NHCO-O-[CH2CH(CH3)-O]18-CONH-C6H3(CH3) 2 (приклад 2) де R CH2 3 (приклад 3) Отвердена композиція набирає міцності через 5-7 діб в залежності від її складу. Готове покриття не розшаровується з часом. Для отриманих отвердених епоксидних композицій визначали вміст гель-фракції шляхом екстрагування ацетоном вона становила 90%. Визначали межі міцності отверденого покриття при рівномірному відриві ( о), яка становила 32МПа і зрушенні ( с) - 11МПа адгезіних сполук за ДСТ 14759-69 і ДСТ 14760-69. Характер руйнування у всіх випадках був когезійним. В таблиці 1 приведений склад епоксидної композиції для покриття та фізико-механічні властивості в порівнянні з прототипом отверденого покриття. 5 46911 6 Таблиця 1 Склад композиції Прик. 1 Прик. 2 Прик. 3 45 40 35 15 10 5 5 10 15 35 40 45 Фізико-механічні властивості покриття Прик. 1 Прик. 2 Прик. 3 0,9 0,9 0,9 1 1 1 6,0 6,0 5,0 1,4 1,3 1,3 Епоксидна смола Діоктилфталат Отверджувач Етилцелозольв Твердість Адгезія, бали Ударна міцність. Мпа Міцність на ізгіб, МПа Як видно з даних таблиці по фізикомеханічним властивостям отримане покриття перевищує відоме. Для дослідження бактерицидної активності отверденої композиції для покриття по відношенню до грампозитивних та грамнегативних бактерій використовували два штами бактерій Чеської (ССМ), Американської (АТСС) та Української колекції мікроорганізмів (УКМ) та деякі ізоляти, які на даний час підтримуються у навчально-методичній лабораторії мікробіологічного профілю кафедри біології НаУКМА, зокрема: Escherichia coli HB 101, Staphylococcus aureis ССМ 209. Бактерицидну активність визначали суспензійним методом [6]. Прототип 25 10 5 55 Прототип 0,9 1 4,0 0,9 Суспензії добових тест-культур готували у 9 стерильному фізичному розчині (1 10 кл/мл), в об'ємі 0,2мл вносили у лунки реплікатора та висівали паралельно на три чашки Петрі відповідно до схеми експерименту. Результати обраховували через 24 та 48 годин культивування бактерій, при 32-37°С. Як контроль використовували середовище МЛА без додавання синтезованих сполук. Результати дослідження бактерицидної активності покриття по прикладам 1, 2, 3 по відношенню до грамнегативної бактерії Escherichia coli НВ 101 та грам-позитивної бактерії Staphylococcus aureis CCM 209 представлені в таблиці 2. Таблиця 2 Бактерицидна активність покриття, отверденого гуандинвмісними отверджувачами по відношенню до грамнегативної бактерії Escherichia coli НВ 101 та грам-позитивної бактерії Staphylococcus aureis CCM 209 Приклад 1 1 2 2 3 3 Прототип Доби культивування 1д 7д 1д 7д 1д 7д 1д 7д Контроль повтори 1 2 3 1 Ріст тест культур у середовищі Staphylococcus aureis Escherichia coli 1 104 1 107 1 104 1 107 повтори повтори повтори повтори 2 3 1 2 3 1 2 3 1 2 3 + + + + + + + + + + + + + + ++ + + +• + ++ + + + + ++ + + + + ++ + + + + + + ++ + +++ + + + + + + + + + + + + + + + + + + + + + + + + + + + +++ +++ Примітка: в таблиці наведені зведені дані, після висіву культур на 3-х чашках Петрі; "-" - ріст мікроорганзмів відсутній; "+"- поодинокі колонії; "++++" - суцільний ріст; У результаті вивчення бактерицидних властивостей отверденого покриття за прикладами 1, 2, 3 з'ясовано, що воно характеризувалося бактерицидними властивостями - пригнічувати ріст мікроорганізмів, оскільки помутніння середовища у контрольних пробірках не спостерігалось упродовж всього часу експозиції. Отвердене покриття характеризуються вибірковою бактерцидною дією - воно виявляють здатність пригнічувати ріст грампозити вних бактерій, а саме Staphylococcus aureus CCM 209, в меншій мірі пригнічує ріст грамнегативних культур, наприклад, Escherichia coli BE (таблиця 2). За результатами порівняльного аналізу було з'ясовано, що найвищими бактерицидними властивостями характеризується сполука, наведена як приклад І, оскільки у її присутності грампозитивні бактерії не росли взагалі, а інтенсивність росту 7 46911 Escherichia coli BE залишалась без змін упродовж всього часу експозиції (таблиця2). Перевагою епоксидної композиції за заяляємим складом в порівнянні з композицієюпрототипом, є те, що покриття, яке містить синтезовану нами епоксидну смолу та отвердене гуанідинвмісним аддуктом, набуває здатності дезінфікації, тобто бактерицидними властивостями при поліпшених експлуатаційних властивостях. Джерела інформації: 1. Chemistry and technology of epoxy resins / Ed. B.Ellis London-Glasgow-New York-TokyoMelbourne-Madras: Blackie Academic & Professional - 1993. – 332p. 2. Иржак В.Г., Розенберг Б.А., Ениколопов Н.С. Сетчатые полимеры. -: Наука, 1979. - 248с. 3. Зайцев Ю.С., Кочергин Ю.С., Пактер М.К., Кучер Р.В. Эпоксидные олигомеры и клеевые композиции. - К.: Наук. думка, 1990. - 200с. 4. Srivastava А.K., Pragyan Mohan. Synthesis, reactions, and properties of modified epoxy resins // Комп’ютерна верстка М. Ломалова 8 J. Mater. Sci.-Rev. Macromol.Chem.Phys. - 1997. С37, №4. - Р.687-716. 5. Васильев Э.П., Багров Ф.В., Ефимов В.А., Кольцов Н.И. Амиды амино- и нитробензойных кислот - новые модификаторы эпоксидных композиций. // Пласт, массы. - 2000. - №2. - С.21-22. 6. Эпоксидные смолы и полимерные материалы на их основе. Каталог. / Под ред. И.М. Шологона. - Черкассы: НИИТЭХИМ. - 1989. - 56с. 7. Шевчук А.В, Вортман М.Я., Клименко Н.С.. и др. Реакционноспособные олигоэфиры с электронодонорными фрагментами в цепи. // VII между нар. конф. по химии и физико-химии олигомеров. "Олигомеры - 2000": Тез. докл. Пермь - Москва Черноголовка. - 2000, С.119. 8. Шевчук А.В., Грищук О.И., Шевченко В.В. Аминосодержащие полифункциональные олигомеры как отвердители эпоксидных смол. // VII между нар. конф. по химии и физико-химии олигомеров. "Олигомеры - 2000": Тез. докл. Пермь Москва - Черноголовка. - 2000, С.119. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
