Підкладка для моделювання нігтів

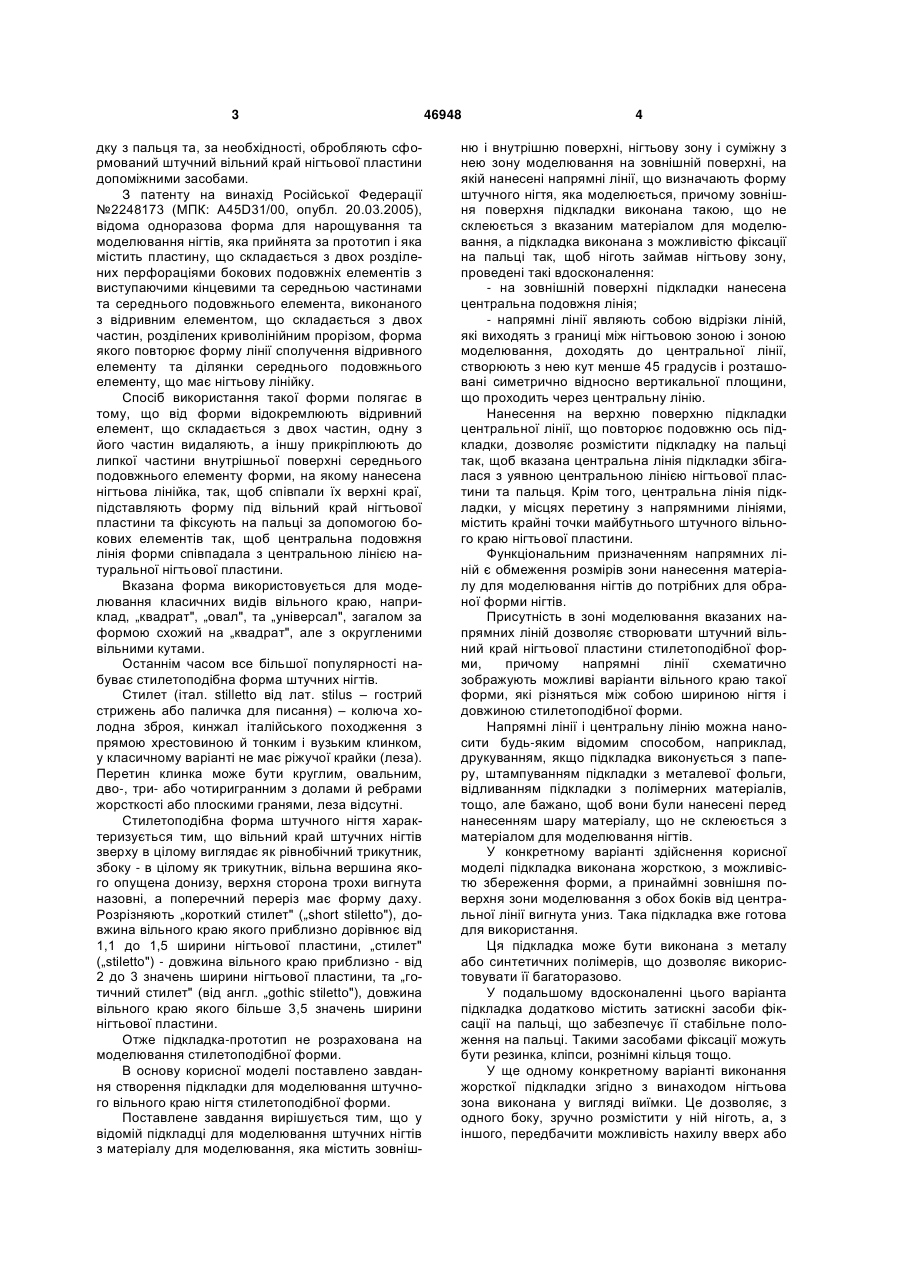

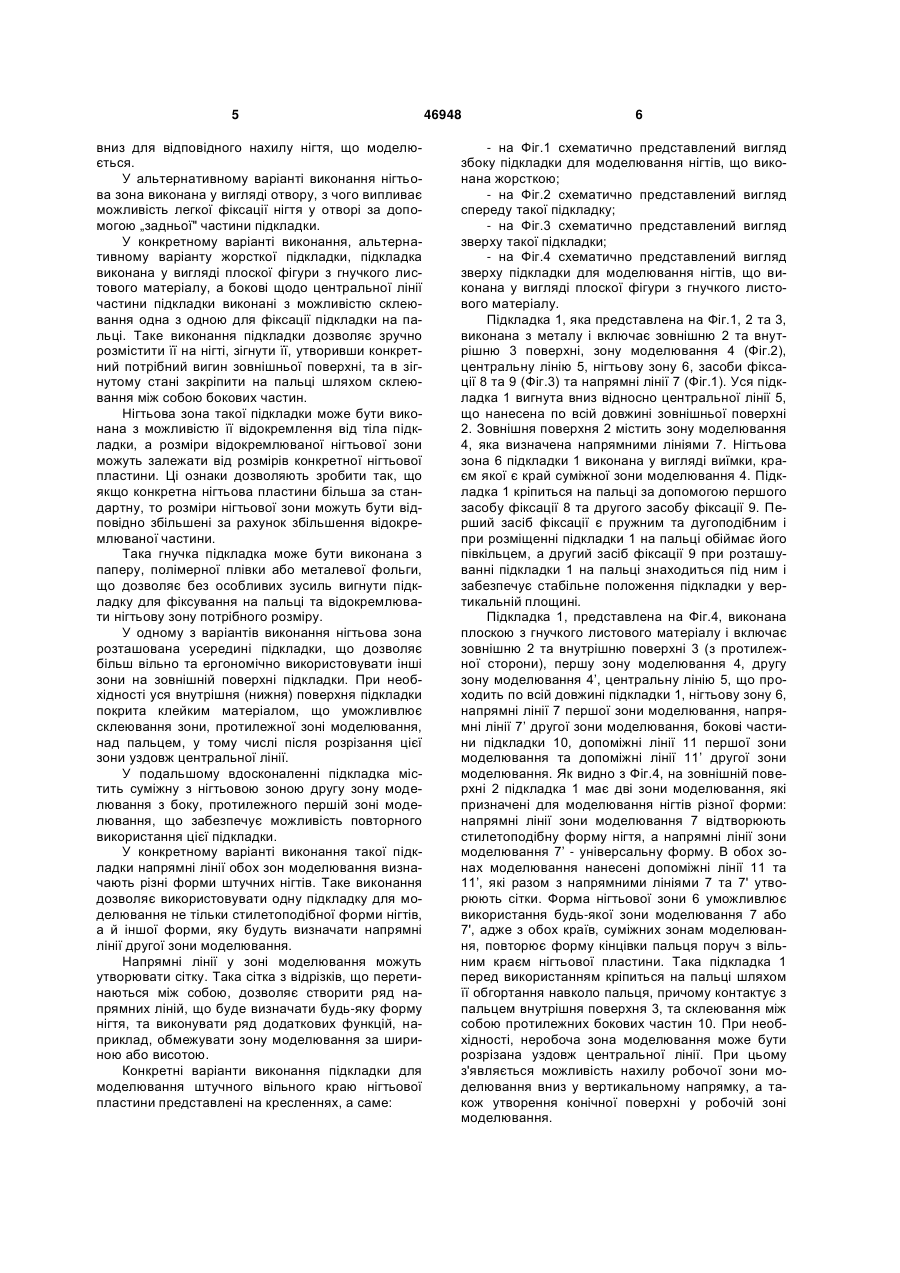

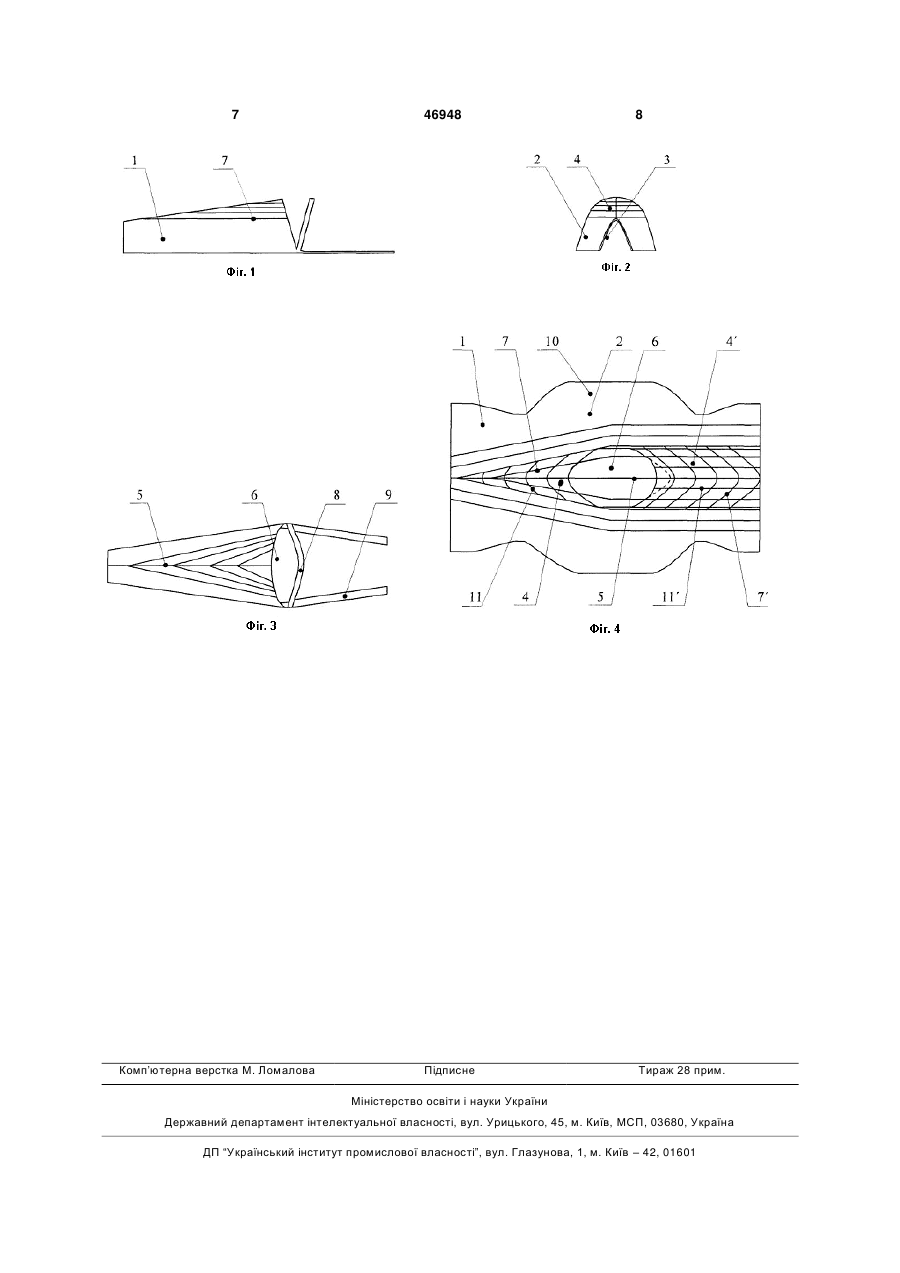

1. Підкладка для моделювання штучних нігтів з матеріалу для моделювання, яка містить зовнішню і внутрішню поверхні, нігтьову зону і суміжну з нею зону моделювання на зовнішній поверхні, на якій нанесені напрямні лінії, що визначають форму штучного нігтя, яка моделюється, причому зовнішня поверхня підкладки виконана такою, що не склеюється з вказаним матеріалом для моделювання, яка відрізняється тим, що на зовнішній поверхні підкладки нанесена центральна подовжня лінія, напрямні лінії являють собою відрізки ліній, які виходять з границі між нігтьовою зоною і зоною моделювання, доходять до центральної лінії, створюють з нею кут менше 45 градусів і розташовані симетрично відносно вертикальної площини, що проходить через центральну лінію. 2. Підкладка за п. 1, яка відрізняється тим, що виконана жорсткою, з можливістю збереження форми, а принаймні зовнішня поверхня зони моделювання з обох боків від центральної лінії вигнута униз. 3. Підкладка за п. 2, яка відрізняється тим, що виконана з металу або синтетичних полімерів. 4. Підкладка за п. 2 або 3, яка відрізняється тим, що додатково містить затискні засоби фіксації на пальці. 5. Підкладка за будь-яким з пунктів 2-4, яка відрізняється тим, що нігтьова зона виконана у вигляді отвору. U 2 (11) 1 3 дку з пальця та, за необхідності, обробляють сформований штучний вільний край нігтьової пластини допоміжними засобами. З патенту на винахід Російської Федерації №2248173 (МПК: A45D31/00, опубл. 20.03.2005), відома одноразова форма для нарощування та моделювання нігтів, яка прийнята за прототип і яка містить пластину, що складається з двох розділених перфораціями бокових подовжніх елементів з виступаючими кінцевими та середньою частинами та середнього подовжнього елемента, виконаного з відривним елементом, що складається з двох частин, розділених криволінійним прорізом, форма якого повторює форму лінії сполучення відривного елементу та ділянки середнього подовжнього елементу, що має нігтьову лінійку. Спосіб використання такої форми полягає в тому, що від форми відокремлюють відривний елемент, що складається з двох частин, одну з його частин видаляють, а іншу прикріплюють до липкої частини внутрішньої поверхні середнього подовжнього елементу форми, на якому нанесена нігтьова лінійка, так, щоб співпали їх верхні краї, підставляють форму під вільний край нігтьової пластини та фіксують на пальці за допомогою бокових елементів так, щоб центральна подовжня лінія форми співпадала з центральною лінією натуральної нігтьової пластини. Вказана форма використовується для моделювання класичних видів вільного краю, наприклад, „квадрат", „овал", та „універсал", загалом за формою схожий на „квадрат", але з округленими вільними кутами. Останнім часом все більшої популярності набуває стилетоподібна форма штучних нігтів. Стилет (італ. stilletto від лат. stilus – гострий стрижень або паличка для писання) – колюча холодна зброя, кинжал італійського походження з прямою хрестовиною й тонким і вузьким клинком, у класичному варіанті не має ріжучої крайки (леза). Перетин клинка може бути круглим, овальним, дво-, три- або чотиригранним з долами й ребрами жорсткості або плоскими гранями, леза відсутні. Стилетоподібна форма штучного нігтя характеризується тим, що вільний край штучних нігтів зверху в цілому виглядає як рівнобічний трикутник, збоку - в цілому як трикутник, вільна вершина якого опущена донизу, верхня сторона трохи вигнута назовні, а поперечний переріз має форму даху. Розрізняють „короткий стилет" („short stiletto"), довжина вільного краю якого приблизно дорівнює від 1,1 до 1,5 ширини нігтьової пластини, „стилет" („stiletto") - довжина вільного краю приблизно - від 2 до 3 значень ширини нігтьової пластини, та „готичний стилет" (від англ. „gothic stiletto"), довжина вільного краю якого більше 3,5 значень ширини нігтьової пластини. Отже підкладка-прототип не розрахована на моделювання стилетоподібної форми. В основу корисної моделі поставлено завдання створення підкладки для моделювання штучного вільного краю нігтя стилетоподібної форми. Поставлене завдання вирішується тим, що у відомій підкладці для моделювання штучних нігтів з матеріалу для моделювання, яка містить зовніш 46948 4 ню і внутрішню поверхні, нігтьову зону і суміжну з нею зону моделювання на зовнішній поверхні, на якій нанесені напрямні лінії, що визначають форму штучного нігтя, яка моделюється, причому зовнішня поверхня підкладки виконана такою, що не склеюється з вказаним матеріалом для моделювання, а підкладка виконана з можливістю фіксації на пальці так, щоб ніготь займав нігтьову зону, проведені такі вдосконалення: - на зовнішній поверхні підкладки нанесена центральна подовжня лінія; - напрямні лінії являють собою відрізки ліній, які виходять з границі між нігтьовою зоною і зоною моделювання, доходять до центральної лінії, створюють з нею кут менше 45 градусів і розташовані симетрично відносно вертикальної площини, що проходить через центральну лінію. Нанесення на верхню поверхню підкладки центральної лінії, що повторює подовжню ось підкладки, дозволяє розмістити підкладку на пальці так, щоб вказана центральна лінія підкладки збігалася з уявною центральною лінією нігтьової пластини та пальця. Крім того, центральна лінія підкладки, у місцях перетину з напрямними лініями, містить крайні точки майбутнього штучного вільного краю нігтьової пластини. Функціональним призначенням напрямних ліній є обмеження розмірів зони нанесення матеріалу для моделювання нігтів до потрібних для обраної форми нігтів. Присутність в зоні моделювання вказаних напрямних ліній дозволяє створювати штучний вільний край нігтьової пластини стилетоподібної форми, причому напрямні лінії схематично зображують можливі варіанти вільного краю такої форми, які різняться між собою шириною нігтя і довжиною стилетоподібної форми. Напрямні лінії і центральну лінію можна наносити будь-яким відомим способом, наприклад, друкуванням, якщо підкладка виконується з паперу, штампуванням підкладки з металевої фольги, відливанням підкладки з полімерних матеріалів, тощо, але бажано, щоб вони були нанесені перед нанесенням шару матеріалу, що не склеюється з матеріалом для моделювання нігтів. У конкретному варіанті здійснення корисної моделі підкладка виконана жорсткою, з можливістю збереження форми, а принаймні зовнішня поверхня зони моделювання з обох боків від центральної лінії вигнута униз. Така підкладка вже готова для використання. Ця підкладка може бути виконана з металу або синтетичних полімерів, що дозволяє використовувати її багаторазово. У подальшому вдосконаленні цього варіанта підкладка додатково містить затискні засоби фіксації на пальці, що забезпечує її стабільне положення на пальці. Такими засобами фіксації можуть бути резинка, кліпси, рознімні кільця тощо. У ще одному конкретному варіанті виконання жорсткої підкладки згідно з винаходом нігтьова зона виконана у вигляді виїмки. Це дозволяє, з одного боку, зручно розмістити у ній ніготь, а, з іншого, передбачити можливість нахилу вверх або 5 вниз для відповідного нахилу нігтя, що моделюється. У альтернативному варіанті виконання нігтьова зона виконана у вигляді отвору, з чого випливає можливість легкої фіксації нігтя у отворі за допомогою „задньої" частини підкладки. У конкретному варіанті виконання, альтернативному варіанту жорсткої підкладки, підкладка виконана у вигляді плоскої фігури з гнучкого листового матеріалу, а бокові щодо центральної лінії частини підкладки виконані з можливістю склеювання одна з одною для фіксації підкладки на пальці. Таке виконання підкладки дозволяє зручно розмістити її на нігті, зігнути її, утворивши конкретний потрібний вигин зовнішньої поверхні, та в зігнутому стані закріпити на пальці шляхом склеювання між собою бокових частин. Нігтьова зона такої підкладки може бути виконана з можливістю її відокремлення від тіла підкладки, а розміри відокремлюваної нігтьової зони можуть залежати від розмірів конкретної нігтьової пластини. Ці ознаки дозволяють зробити так, що якщо конкретна нігтьова пластини більша за стандартну, то розміри нігтьової зони можуть бути відповідно збільшені за рахунок збільшення відокремлюваної частини. Така гнучка підкладка може бути виконана з паперу, полімерної плівки або металевої фольги, що дозволяє без особливих зусиль вигнути підкладку для фіксування на пальці та відокремлювати нігтьову зону потрібного розміру. У одному з варіантів виконання нігтьова зона розташована усередині підкладки, що дозволяє більш вільно та ергономічно використовувати інші зони на зовнішній поверхні підкладки. При необхідності уся внутрішня (нижня) поверхня підкладки покрита клейким матеріалом, що уможливлює склеювання зони, протилежної зоні моделювання, над пальцем, у тому числі після розрізання цієї зони уздовж центральної лінії. У подальшому вдосконаленні підкладка містить суміжну з нігтьовою зоною другу зону моделювання з боку, протилежного першій зоні моделювання, що забезпечує можливість повторного використання цієї підкладки. У конкретному варіанті виконання такої підкладки напрямні лінії обох зон моделювання визначають різні форми штучних нігтів. Таке виконання дозволяє використовувати одну підкладку для моделювання не тільки стилетоподібної форми нігтів, а й іншої форми, яку будуть визначати напрямні лінії другої зони моделювання. Напрямні лінії у зоні моделювання можуть утворювати сітку. Така сітка з відрізків, що перетинаються між собою, дозволяє створити ряд напрямних ліній, що буде визначати будь-яку форму нігтя, та виконувати ряд додаткових функцій, наприклад, обмежувати зону моделювання за шириною або висотою. Конкретні варіанти виконання підкладки для моделювання штучного вільного краю нігтьової пластини представлені на кресленнях, а саме: 46948 6 - на Фіг.1 схематично представлений вигляд збоку підкладки для моделювання нігтів, що виконана жорсткою; - на Фіг.2 схематично представлений вигляд спереду такої підкладку; - на Фіг.3 схематично представлений вигляд зверху такої підкладки; - на Фіг.4 схематично представлений вигляд зверху підкладки для моделювання нігтів, що виконана у вигляді плоскої фігури з гнучкого листового матеріалу. Підкладка 1, яка представлена на Фіг.1, 2 та 3, виконана з металу і включає зовнішню 2 та внутрішню 3 поверхні, зону моделювання 4 (Фіг.2), центральну лінію 5, нігтьову зону 6, засоби фіксації 8 та 9 (Фіг.3) та напрямні лінії 7 (Фіг.1). Уся підкладка 1 вигнута вниз відносно центральної лінії 5, що нанесена по всій довжині зовнішньої поверхні 2. Зовнішня поверхня 2 містить зону моделювання 4, яка визначена напрямними лініями 7. Нігтьова зона 6 підкладки 1 виконана у вигляді виїмки, краєм якої є край суміжної зони моделювання 4. Підкладка 1 кріпиться на пальці за допомогою першого засобу фіксації 8 та другого засобу фіксації 9. Перший засіб фіксації є пружним та дугоподібним і при розміщенні підкладки 1 на пальці обіймає його півкільцем, а другий засіб фіксації 9 при розташуванні підкладки 1 на пальці знаходиться під ним і забезпечує стабільне положення підкладки у вертикальній площині. Підкладка 1, представлена на Фіг.4, виконана плоскою з гнучкого листового матеріалу і включає зовнішню 2 та внутрішню поверхні 3 (з протилежної сторони), першу зону моделювання 4, другу зону моделювання 4’, центральну лінію 5, що проходить по всій довжині підкладки 1, нігтьову зону 6, напрямні лінії 7 першої зони моделювання, напрямні лінії 7’ другої зони моделювання, бокові частини підкладки 10, допоміжні лінії 11 першої зони моделювання та допоміжні лінії 11’ другої зони моделювання. Як видно з Фіг.4, на зовнішній поверхні 2 підкладка 1 має дві зони моделювання, які призначені для моделювання нігтів різної форми: напрямні лінії зони моделювання 7 відтворюють стилетоподібну форму нігтя, а напрямні лінії зони моделювання 7’ - універсальну форму. В обох зонах моделювання нанесені допоміжні лінії 11 та 11’, які разом з напрямними лініями 7 та 7' утворюють сітки. Форма нігтьової зони 6 уможливлює використання будь-якої зони моделювання 7 або 7', адже з обох країв, суміжних зонам моделювання, повторює форму кінцівки пальця поруч з вільним краєм нігтьової пластини. Така підкладка 1 перед використанням кріпиться на пальці шляхом її обгортання навколо пальця, причому контактує з пальцем внутрішня поверхня 3, та склеювання між собою протилежних бокових частин 10. При необхідності, неробоча зона моделювання може бути розрізана уздовж центральної лінії. При цьому з'являється можливість нахилу робочої зони моделювання вниз у вертикальному напрямку, а також утворення конічної поверхні у робочій зоні моделювання. 7 Комп’ютерна верстка М. Ломалова 46948 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
