Пристрій для подачі і плющення стебел льону в льонозбиральному комбайні

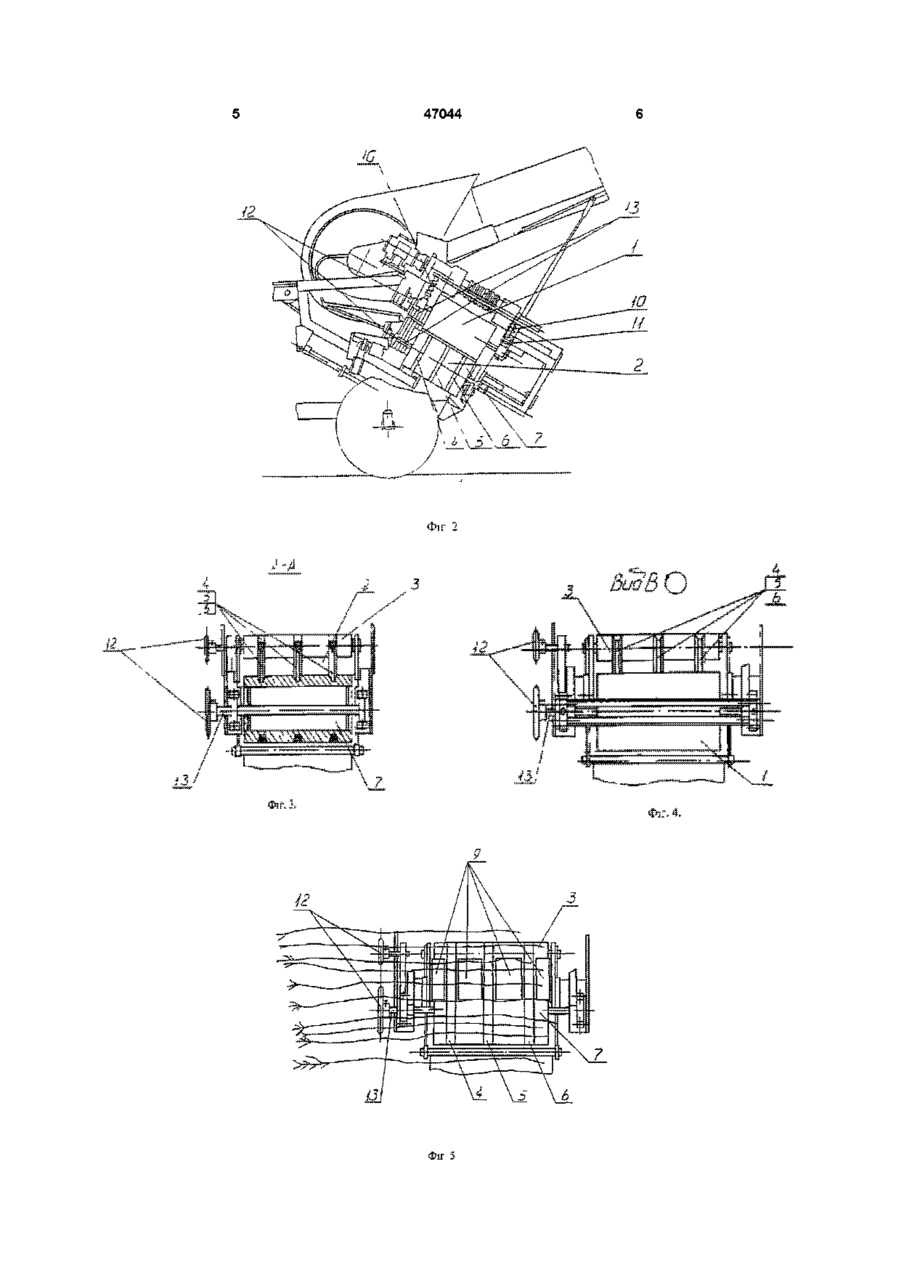

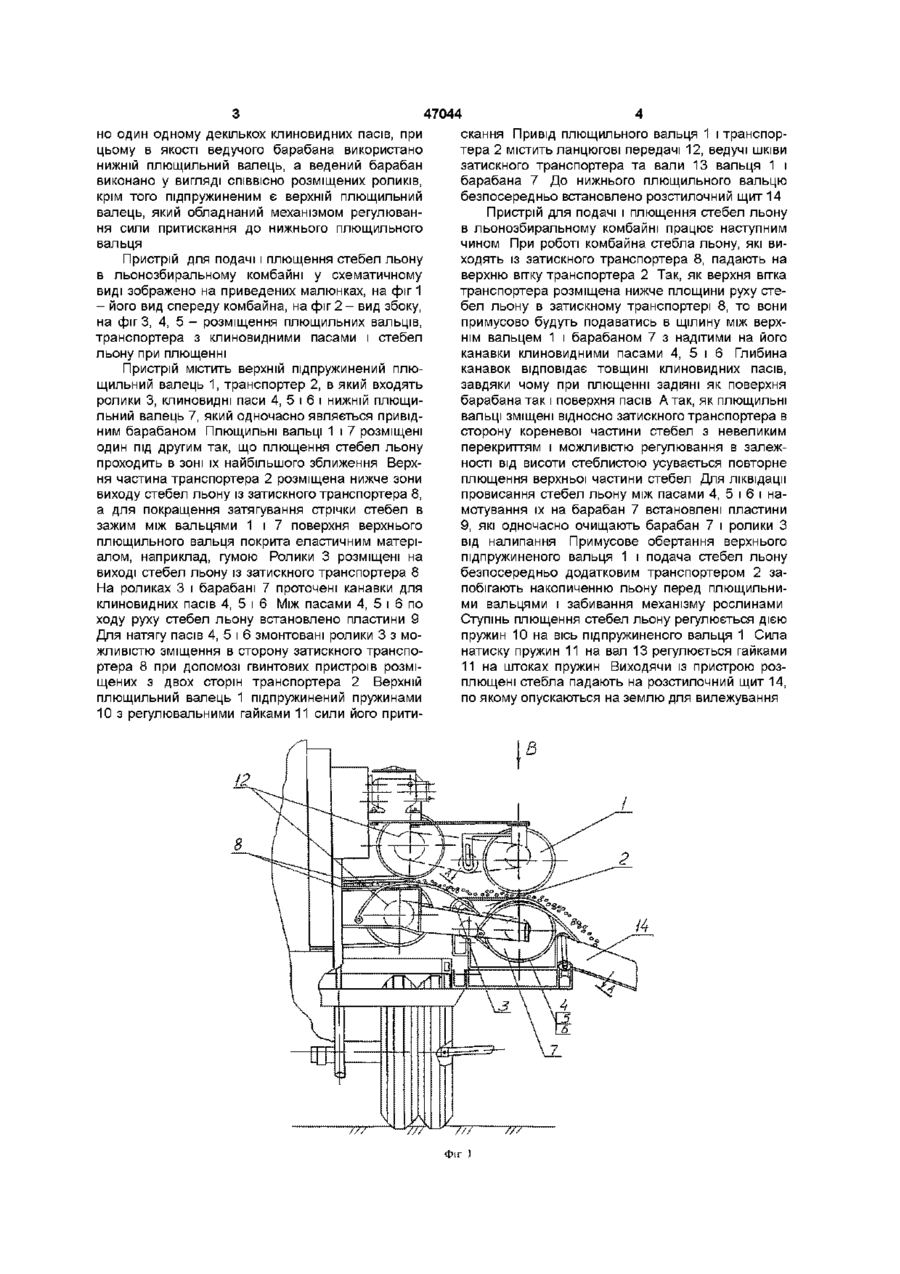

Пристрій для подачі і плющення стебел льону в льонозбиральному комбайні, який містить механізм приводу, транспортер і розміщені один під одним плющильні вальці, один з яких підпружинений, який відрізняється тим, що він обладнаний додатковим транспортером, виконаним у вигляді розміщених паралельно один одному декількох клиновидних пасів, до яких кріпляться пластини, при цьому як ведучий барабан, використано нижній плющильний валець, а ведений барабан виконано у вигляді СПІВВІСНО розміщених роликів, крім того підпружиненим є верхній плющильний валець, який обладнаний механізмом регулювання сили притискання до нижнього плющильного вальця Винахід відноситься до галузі сільськогосподарського машинобудування, може бути застосований для збирання льону Відомий пристрій для плющення стебел льону, який містить плющильні вальці і коток для прикочування стебел льону з метою притискання їх до поверхні поля (див А С СРСР №130272 МКВ AOID 45/06) Середня частина стебел плющиться між ласими секцій брального апарата і в затискному транспортері, а верхня частина плющиться під час обчісування насіннєвих коробочок Плющильні вальці плющать стебла по всій довжині, виконуючи таким чином зайву (подвійну) роботу, ДВІЧІ розплющуючи середню та верхню частини стебел, при необхідності плющення лише прикореневої частини Відомий також пристрій для здійснення способу збирання льону-довгунця, що включає в себе два плющильні вальці, які обертаються з однаковою швидкістю і здійснюють плющення прикореневої частини стебел льону Механізм встановлений в льонозбиральному комбайні за затискним транспортером в зоні розстилочного щита (див А С СРСР №1658878 МКВ AOID 45/06) Недоліком цього пристрою є те, що він складний у виготовленні і в зоні перед плющильними вальцями має місце "мертвий простір", де накопичуються стебла і механізм забивається рослинами Найбільш близьким за технічною сутністю до запропонованого пристрою є пристрій для плющення стебел льону до льонобральних машин, який включає в себе встановлений на шківах подаючий польчатий транспортер і плющильні вальці, причому нижній плющильний валець виконано підпружиненим, а верхній трьохсекційний, дві секції якого встановлено з двох сторін ведучого шківа транспортера, а третя - за ним (див А С СРСР №318360 AOID 45/06, 1979р ) Суттєвим недоліком цього пристрою є складність його конструкції, що ВІДПОВІДНО знижує його надійність і крім цього пристрій в цілому здійснює подвійне плющення верхньої і середньої частини стебел льону, що приводить до погіршення якості трести, перше плющення стебел здійснюється вже при бранні льону і його обчісуванні В основу винаходу поставлено задачу в пристрої для плющення стебел льону в льонобральному комбайні шляхом встановлення додаткового транспортера і двох плющильних вальців, один з яких підпружинений, забезпечити безперебійну подачу стебел льону від затискного транспортера до плющильних вальців, усунувши "мертву зону", не допустити повторного плющення стебел, тим самим поліпшити якість льонотрести Поставлене завдання вирішується завдяки тому, що пристрій для плющення стебел льону в льонозбиральному комбайні, який містить встановлені послідовно механізм приводу, транспортер і розміщені один під одним плющильні вальці, один із яких підпружинений Згідно винаходу, який пропонується він обладнаний додатковим транспортером, виконаним у вигляді розміщених паралель 47044 но один одному декількох клиновидних пасів, при цьому в якості ведучого барабана використано нижній плющильний валець, а ведений барабан виконано у вигляді СПІВВІСНО розміщених роликів, крім того підпружиненим є верхній плющильний валець, який обладнаний механізмом регулювання сили притискання до нижнього плющильного вальця Пристрій для подачі і плющення стебел льону в льонозбиральному комбайні у схематичному виді зображено на приведених малюнках, на фіг 1 - його вид спереду комбайна, на фіг 2 - вид збоку, на фіг 3, 4, 5 - розміщення плющильних вальців, транспортера з клиновидними пасами і стебел льону при плющенні Пристрій містить верхній підпружинений плющильний валець 1, транспортер 2, в який входять ролики 3, клиновидні паси 4, 5 і 6 і нижній плющильний валець 7, який одночасно являється привідним барабаном Плющильні вальці 1 і 7 розміщені один під другим так, що плющення стебел льону проходить в зоні їх найбільшого зближення Верхня частина транспортера 2 розміщена нижче зони виходу стебел льону із затискного транспортера 8, а для покращення затягування стрічки стебел в зажим між вальцями 1 і 7 поверхня верхнього плющильного вальця покрита еластичним матеріалом, наприклад, гумою Ролики 3 розміщені на виході стебел льону із затискного транспортера 8 На роликах 3 і барабані 7 проточені канавки для клиновидних пасів 4, 5 і 6 Між пасами 4, 5 і 6 по ходу руху стебел льону встановлено пластини 9 Для натягу пасів 4, 5 і 6 змонтовані ролики 3 з можливістю зміщення в сторону затискного транспортера 8 при допомозі гвинтових пристроїв розміщених з двох сторін транспортера 2 Верхній плющильний валець 1 підпружинений пружинами 10 з регулювальними гайками 11 сили його прити /77 скання Привід плющильного вальця 1 і транспортера 2 містить ланцюгові передачі 12, ведучі шківи затискного транспортера та вали 13 вальця 1 і барабана 7 До нижнього плющильного вальцю безпосередньо встановлено розстилочнии щит 14 Пристрій для подачі і плющення стебел льону в льонозбиральному комбайні працює наступним чином При роботі комбайна стебла льону, які виходять із затискного транспортера 8, падають на верхню вітку транспортера 2 Так, як верхня вітка транспортера розміщена нижче площини руху стебел льону в затискному транспортері 8, то вони примусово будуть подаватись в щілину між верхнім вальцем 1 і барабаном 7 з надітими на його канавки клиновидними пасами 4, 5 і 6 Глибина канавок відповідає товщині клиновидних пасів, завдяки чому при плющенні задіяні як поверхня барабана так і поверхня пасів А так, як плющильні вальці зміщені відносно затискного транспортера в сторону кореневої частини стебел з невеликим перекриттям і можливістю регулювання в залежності від висоти стеблистою усувається повторне плющення верхньої частини стебел Для ліквідації провисання стебел льону між пасами 4, 5 і 6 і намотування їх на барабан 7 встановлені пластини 9, які одночасно очищають барабан 7 і ролики З від налипання Примусове обертання верхнього підпружиненого вальця 1 і подача стебел льону безпосередньо додатковим транспортером 2 запобігають накопиченню льону перед плющильними вальцями і забивання механізму рослинами Ступінь плющення стебел льону регулюється дією пружин 10 на вісь підпружиненого вальця 1 Сила натиску пружин 11 на вал 13 регулюється гайками 11 на штоках пружин Виходячи із пристрою розплющені стебла падають на розстилочнии щит 14, по якому опускаються на землю для вилежування 47044 Фіг 2 Фіг З 47044 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
