Електронна контрольно-касова машина

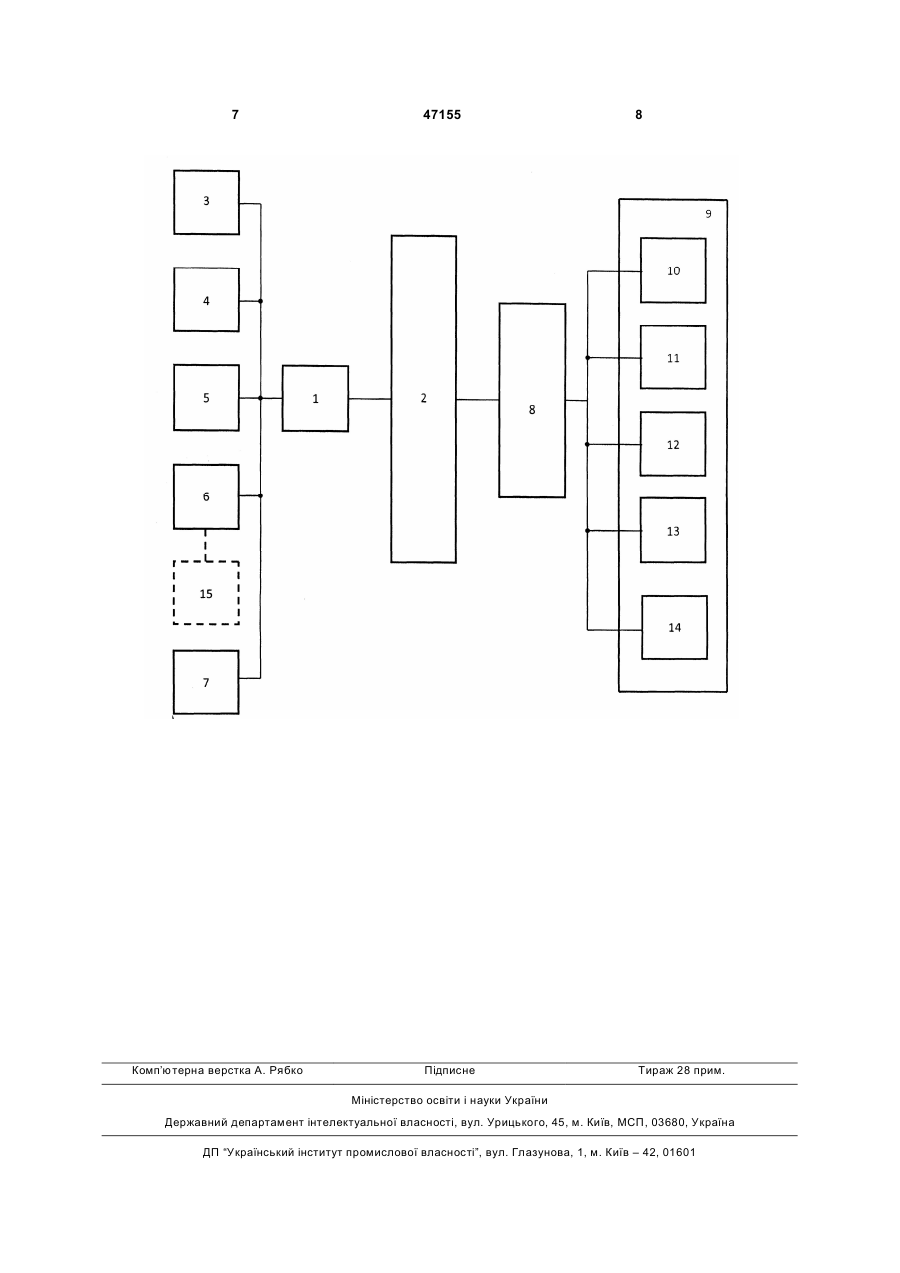

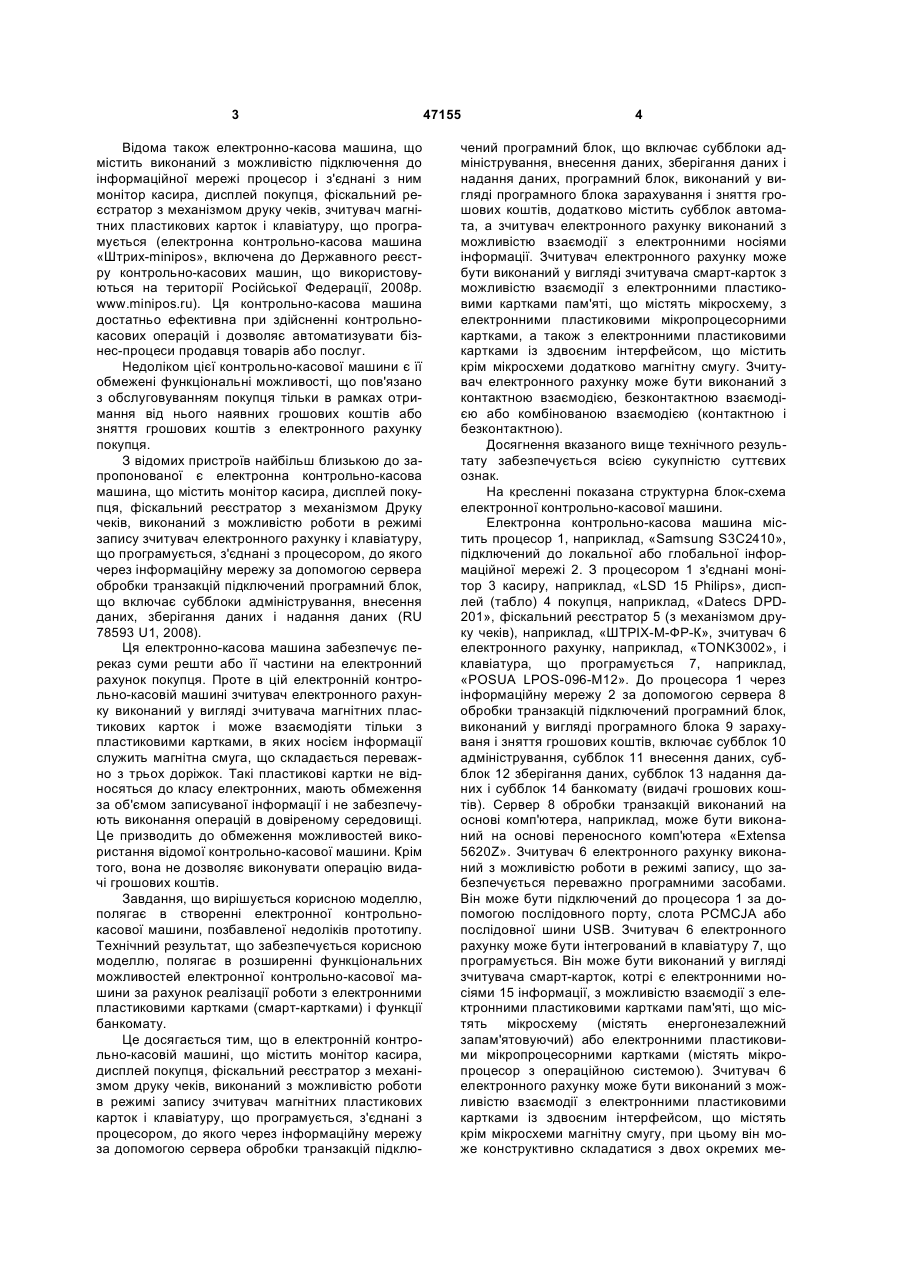

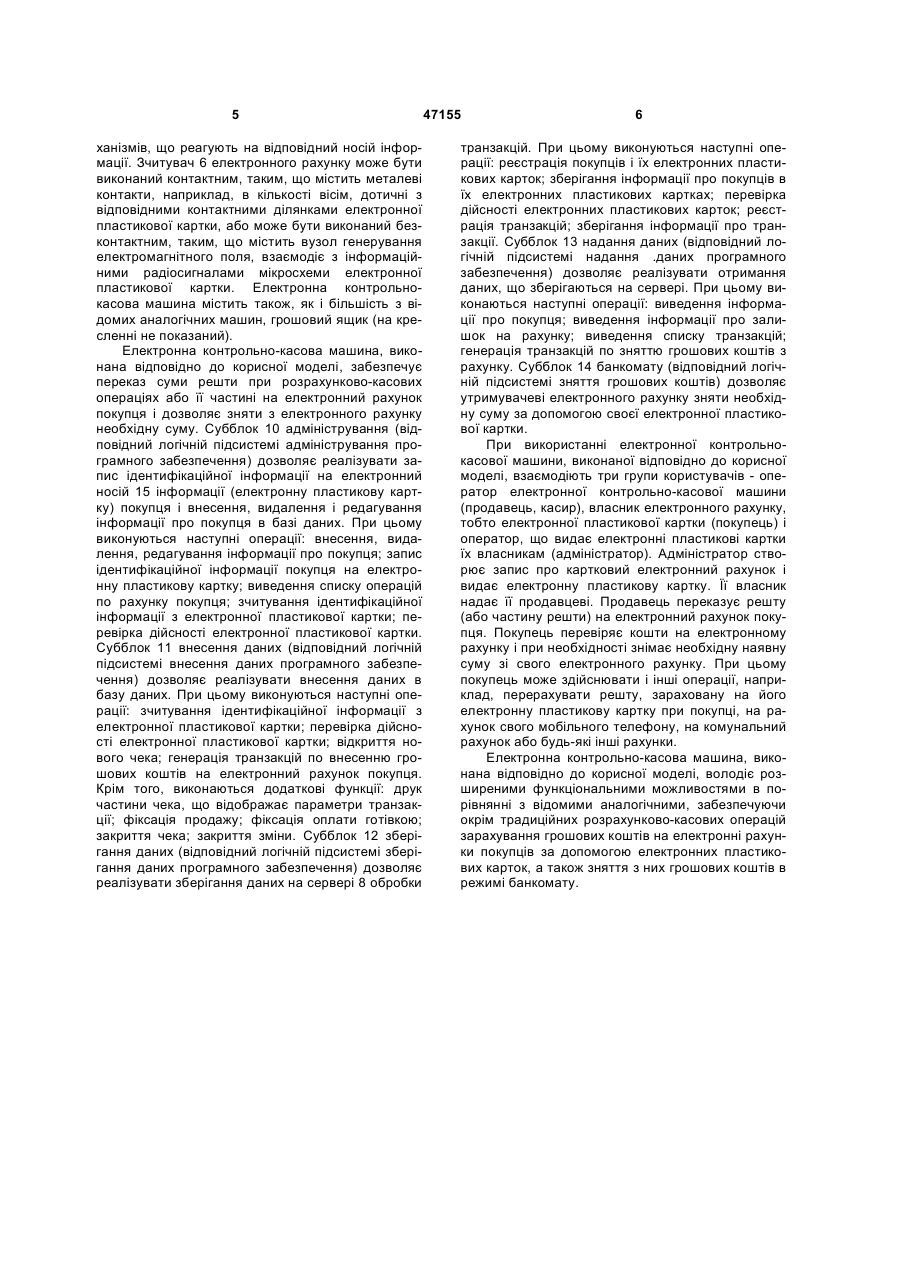

1. Електронна контрольно-касова машина, що містить монітор касира, дисплей покупця, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису зчитувач електронного рахунку і клавіатуру, що програмується, з'єднані з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключений програмний блок, що включає субблоки адміністрування, внесення даних, зберігання даних і надання даних, яка відрізняється тим, що програмний блок, виконаний у вигляді програмного блока зарахування і зняття грошових коштів, додатково містить субблок банкомата, а зчитувач електронного рахунку виконаний з можливістю взаємодії з електронними носіями інформації. U 2 (19) 1 3 Відома також електронно-касова машина, що містить виконаний з можливістю підключення до інформаційної мережі процесор і з'єднані з ним монітор касира, дисплей покупця, фіскальний реєстратор з механізмом друку чеків, зчитувач магнітних пластикових карток і клавіатуру, що програмується (електронна контрольно-касова машина «Штрих-minipos», включена до Державного реєстру контрольно-касових машин, що використовуються на території Російської Федерації, 2008р. www.minipos.ru). Ця контрольно-касова машина достатньо ефективна при здійсненні контрольнокасових операцій і дозволяє автоматизувати бізнес-процеси продавця товарів або послуг. Недоліком цієї контрольно-касової машини є її обмежені функціональні можливості, що пов'язано з обслуговуванням покупця тільки в рамках отримання від нього наявних грошових коштів або зняття грошових коштів з електронного рахунку покупця. З відомих пристроїв найбільш близькою до запропонованої є електронна контрольно-касова машина, що містить монітор касира, дисплей покупця, фіскальний реєстратор з механізмом Друку чеків, виконаний з можливістю роботи в режимі запису зчитувач електронного рахунку і клавіатуру, що програмується, з'єднані з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підключений програмний блок, що включає субблоки адміністрування, внесення даних, зберігання даних і надання даних (RU 78593 U1, 2008). Ця електронно-касова машина забезпечує переказ суми решти або її частини на електронний рахунок покупця. Проте в цій електронній контрольно-касовій машині зчитувач електронного рахунку виконаний у вигляді зчитувача магнітних пластикових карток і може взаємодіяти тільки з пластиковими картками, в яких носієм інформації служить магнітна смуга, що складається переважно з трьох доріжок. Такі пластикові картки не відносяться до класу електронних, мають обмеження за об'ємом записуваної інформації і не забезпечують виконання операцій в довіреному середовищі. Це призводить до обмеження можливостей використання відомої контрольно-касової машини. Крім того, вона не дозволяє виконувати операцію видачі грошових коштів. Завдання, що вирішується корисною моделлю, полягає в створенні електронної контрольнокасової машини, позбавленої недоліків прототипу. Технічний результат, що забезпечується корисною моделлю, полягає в розширенні функціональних можливостей електронної контрольно-касової машини за рахунок реалізації роботи з електронними пластиковими картками (смарт-картками) і функції банкомату. Це досягається тим, що в електронній контрольно-касовій машині, що містить монітор касира, дисплей покупця, фіскальний реєстратор з механізмом друку чеків, виконаний з можливістю роботи в режимі запису зчитувач магнітних пластикових карток і клавіатуру, що програмується, з'єднані з процесором, до якого через інформаційну мережу за допомогою сервера обробки транзакцій підклю 47155 4 чений програмний блок, що включає субблоки адміністрування, внесення даних, зберігання даних і надання даних, програмний блок, виконаний у вигляді програмного блока зарахування і зняття грошових коштів, додатково містить субблок автомата, а зчитувач електронного рахунку виконаний з можливістю взаємодії з електронними носіями інформації. Зчитувач електронного рахунку може бути виконаний у вигляді зчитувача смарт-карток з можливістю взаємодії з електронними пластиковими картками пам'яті, що містять мікросхему, з електронними пластиковими мікропроцесорними картками, а також з електронними пластиковими картками із здвоєним інтерфейсом, що містить крім мікросхеми додатково магнітну смугу. Зчитувач електронного рахунку може бути виконаний з контактною взаємодією, безконтактною взаємодією або комбінованою взаємодією (контактною і безконтактною). Досягнення вказаного вище технічного результату забезпечується всією сукупністю суттєвих ознак. На кресленні показана структурна блок-схема електронної контрольно-касової машини. Електронна контрольно-касова машина містить процесор 1, наприклад, «Samsung S3C2410», підключений до локальної або глобальної інформаційної мережі 2. З процесором 1 з'єднані монітор 3 касиру, наприклад, «LSD 15 Philips», дисплей (табло) 4 покупця, наприклад, «Datecs DPD201», фіскальний реєстратор 5 (з механізмом друку чеків), наприклад, «ШТРІХ-М-ФР-К», зчитувач 6 електронного рахунку, наприклад, «TONK3002», і клавіатура, що програмується 7, наприклад, «POSUA LPOS-096-M12». До процесора 1 через інформаційну мережу 2 за допомогою сервера 8 обробки транзакцій підключений програмний блок, виконаний у вигляді програмного блока 9 зарахуваня і зняття грошових коштів, включає субблок 10 адміністрування, субблок 11 внесення даних, субблок 12 зберігання даних, субблок 13 надання даних і субблок 14 банкомату (видачі грошових коштів). Сервер 8 обробки транзакцій виконаний на основі комп'ютера, наприклад, може бути виконаний на основі переносного комп'ютера «Extensa 5620Z». Зчитувач 6 електронного рахунку виконаний з можливістю роботи в режимі запису, що забезпечується переважно програмними засобами. Він може бути підключений до процесора 1 за допомогою послідовного порту, слота PCMCJA або послідовної шини USB. Зчитувач 6 електронного рахунку може бути інтегрований в клавіатуру 7, що програмується. Він може бути виконаний у вигляді зчитувача смарт-карток, котрі є електронними носіями 15 інформації, з можливістю взаємодії з електронними пластиковими картками пам'яті, що містять мікросхему (містять енергонезалежний запам'ятовуючий) або електронними пластиковими мікропроцесорними картками (містять мікропроцесор з операційною системою). Зчитувач 6 електронного рахунку може бути виконаний з можливістю взаємодії з електронними пластиковими картками із здвоєним інтерфейсом, що містять крім мікросхеми магнітну смугу, при цьому він може конструктивно складатися з двох окремих ме 5 ханізмів, що реагують на відповідний носій інформації. Зчитувач 6 електронного рахунку може бути виконаний контактним, таким, що містить металеві контакти, наприклад, в кількості вісім, дотичні з відповідними контактними ділянками електронної пластикової картки, або може бути виконаний безконтактним, таким, що містить вузол генерування електромагнітного поля, взаємодіє з інформаційними радіосигналами мікросхеми електронної пластикової картки. Електронна контрольнокасова машина містить також, як і більшість з відомих аналогічних машин, грошовий ящик (на кресленні не показаний). Електронна контрольно-касова машина, виконана відповідно до корисної моделі, забезпечує переказ суми решти при розрахунково-касових операціях або її частині на електронний рахунок покупця і дозволяє зняти з електронного рахунку необхідну суму. Субблок 10 адміністрування (відповідний логічній підсистемі адміністрування програмного забезпечення) дозволяє реалізувати запис ідентифікаційної інформації на електронний носій 15 інформації (електронну пластикову картку) покупця і внесення, видалення і редагування інформації про покупця в базі даних. При цьому виконуються наступні операції: внесення, видалення, редагування інформації про покупця; запис ідентифікаційної інформації покупця на електронну пластикову картку; виведення списку операцій по рахунку покупця; зчитування ідентифікаційної інформації з електронної пластикової картки; перевірка дійсності електронної пластикової картки. Субблок 11 внесення даних (відповідний логічній підсистемі внесення даних програмного забезпечення) дозволяє реалізувати внесення даних в базу даних. При цьому виконуються наступні операції: зчитування ідентифікаційної інформації з електронної пластикової картки; перевірка дійсності електронної пластикової картки; відкриття нового чека; генерація транзакцій по внесенню грошових коштів на електронний рахунок покупця. Крім того, виконаються додаткові функції: друк частини чека, що відображає параметри транзакції; фіксація продажу; фіксація оплати готівкою; закриття чека; закриття зміни. Субблок 12 зберігання даних (відповідний логічній підсистемі зберігання даних програмного забезпечення) дозволяє реалізувати зберігання даних на сервері 8 обробки 47155 6 транзакцій. При цьому виконуються наступні операції: реєстрація покупців і їх електронних пластикових карток; зберігання інформації про покупців в їх електронних пластикових картках; перевірка дійсності електронних пластикових карток; реєстрація транзакцій; зберігання інформації про транзакції. Субблок 13 надання даних (відповідний логічній підсистемі надання .даних програмного забезпечення) дозволяє реалізувати отримання даних, що зберігаються на сервері. При цьому виконаються наступні операції: виведення інформації про покупця; виведення інформації про залишок на рахунку; виведення списку транзакцій; генерація транзакцій по зняттю грошових коштів з рахунку. Субблок 14 банкомату (відповідний логічній підсистемі зняття грошових коштів) дозволяє утримувачеві електронного рахунку зняти необхідну суму за допомогою своєї електронної пластикової картки. При використанні електронної контрольнокасової машини, виконаної відповідно до корисної моделі, взаємодіють три групи користувачів - оператор електронної контрольно-касової машини (продавець, касир), власник електронного рахунку, тобто електронної пластикової картки (покупець) і оператор, що видає електронні пластикові картки їх власникам (адміністратор). Адміністратор створює запис про картковий електронний рахунок і видає електронну пластикову картку. Її власник надає її продавцеві. Продавець переказує решту (або частину решти) на електронний рахунок покупця. Покупець перевіряє кошти на електронному рахунку і при необхідності знімає необхідну наявну суму зі свого електронного рахунку. При цьому покупець може здійснювати і інші операції, наприклад, перерахувати решту, зараховану на його електронну пластикову картку при покупці, на рахунок свого мобільного телефону, на комунальний рахунок або будь-які інші рахунки. Електронна контрольно-касова машина, виконана відповідно до корисної моделі, володіє розширеними функціональними можливостями в порівнянні з відомими аналогічними, забезпечуючи окрім традиційних розрахунково-касових операцій зарахування грошових коштів на електронні рахунки покупців за допомогою електронних пластикових карток, а також зняття з них грошових коштів в режимі банкомату. 7 Комп’ютерна верстка А. Рябко 47155 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
