Пусковий пристрій дихального апарата з хімічно зв’язаним киснем

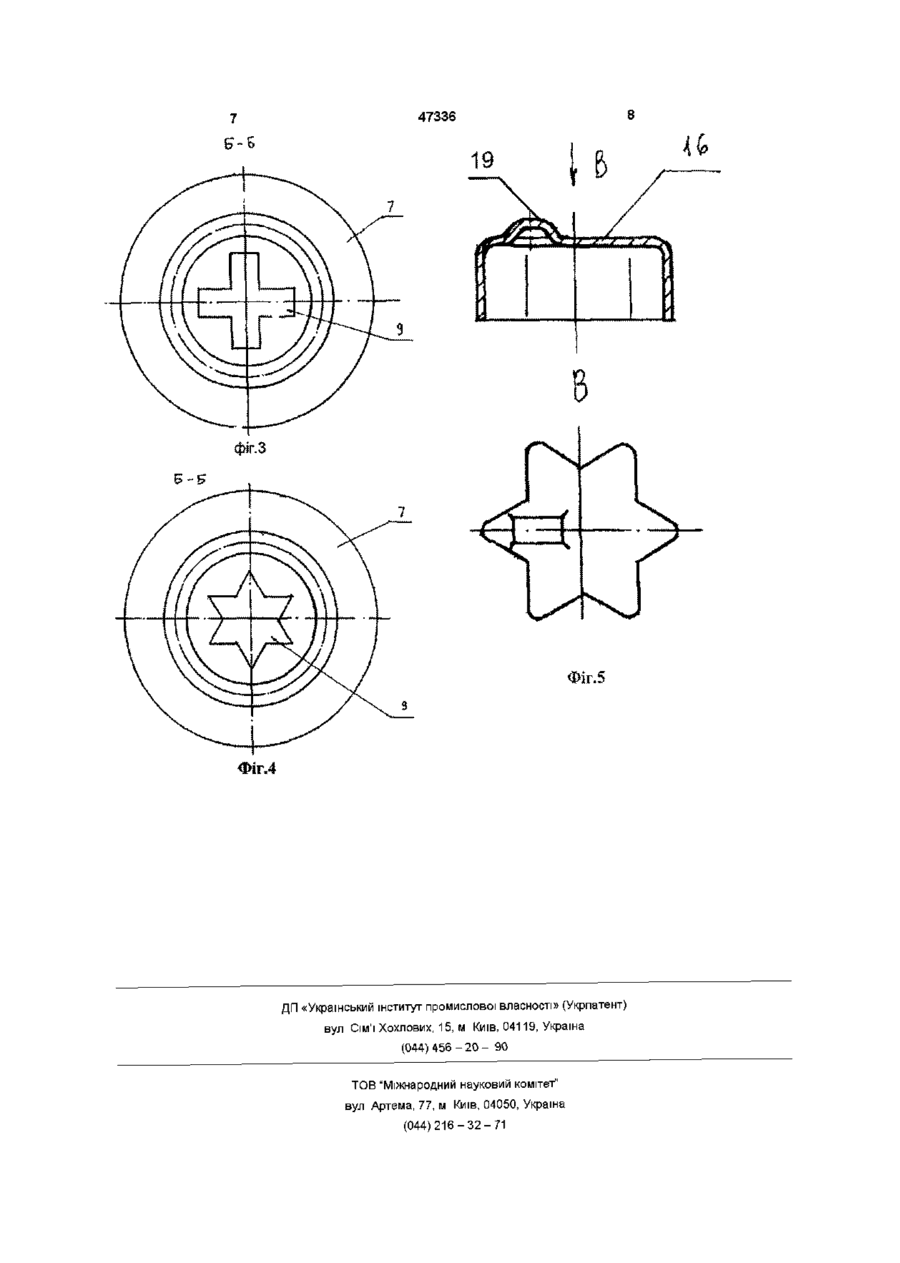

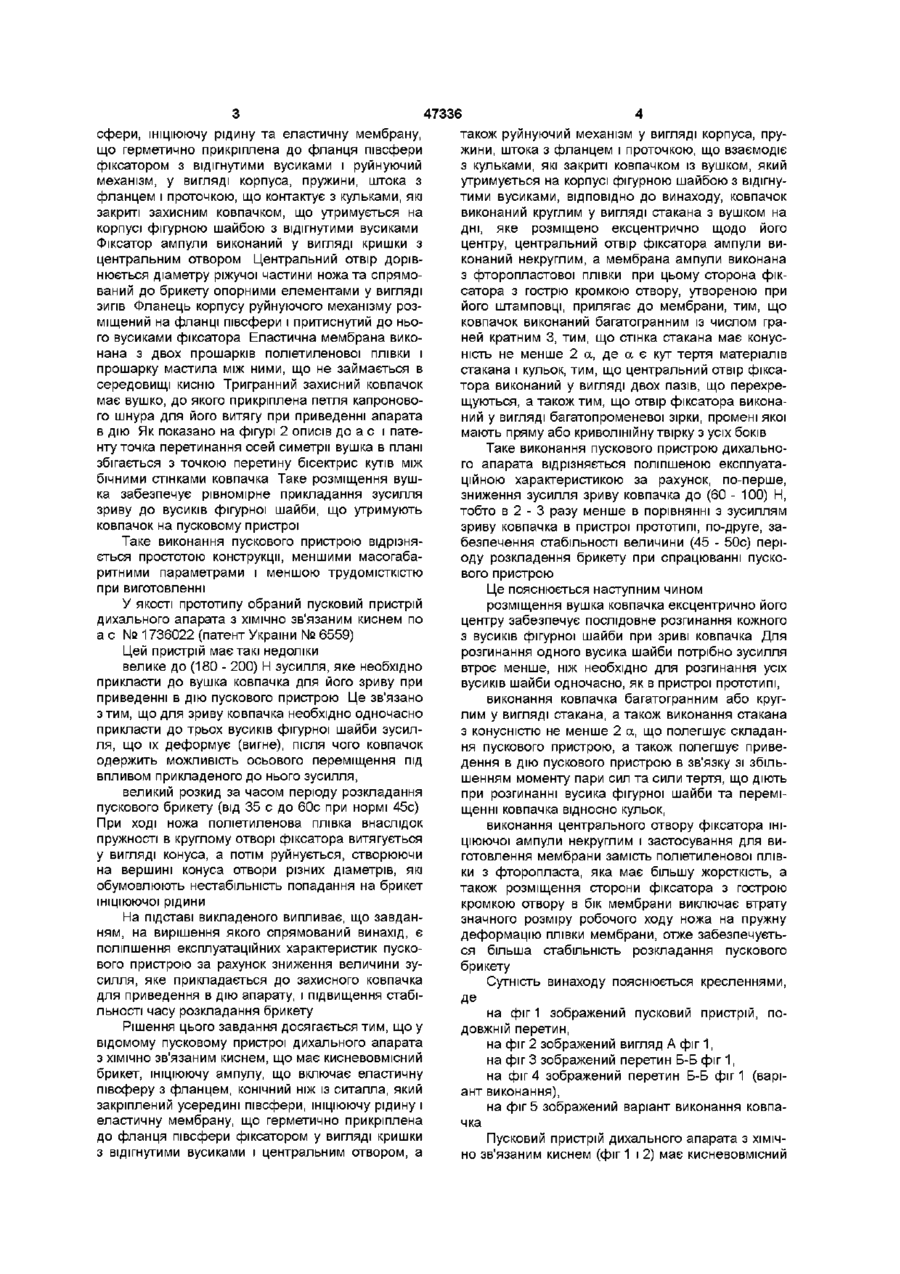

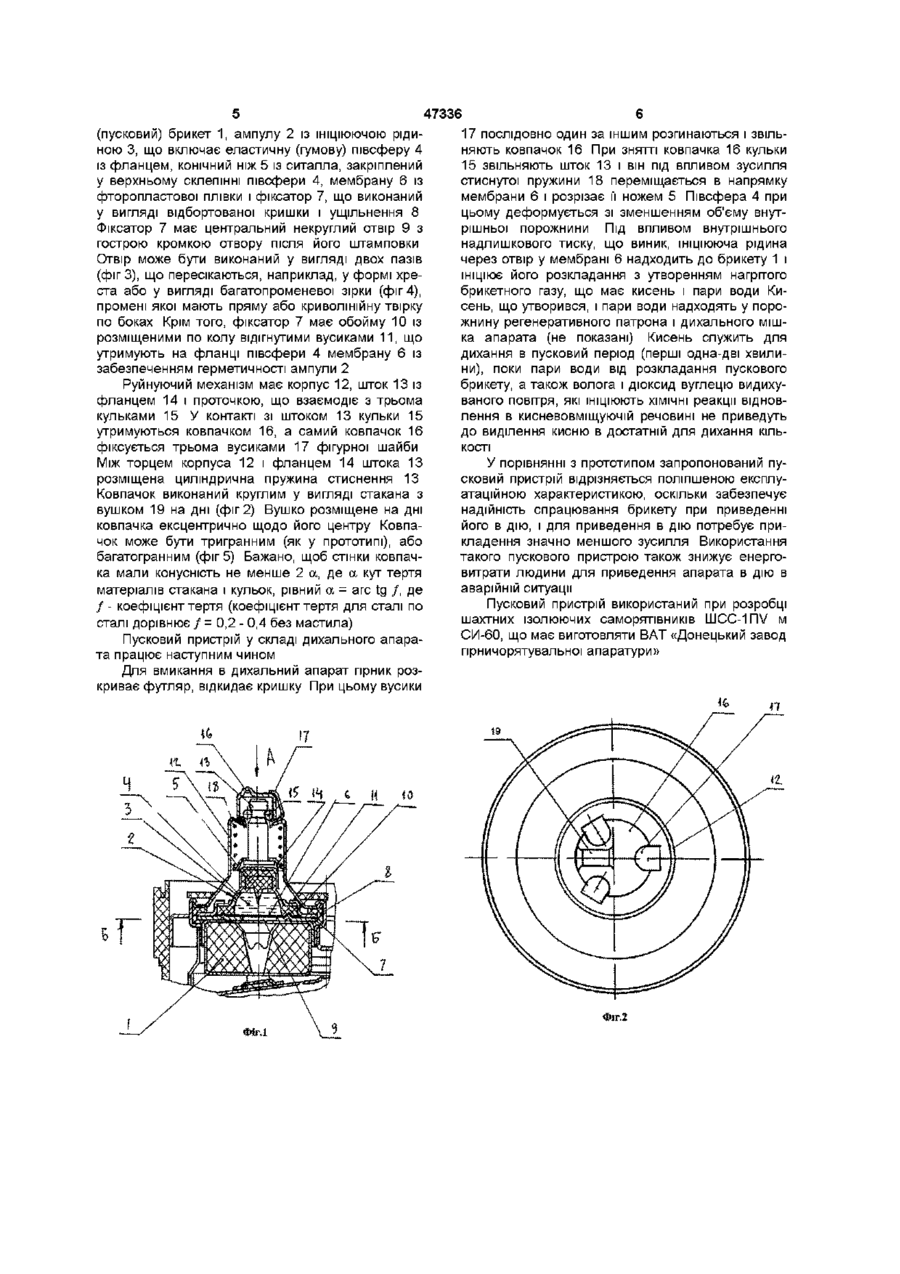

1 Пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем, що має кисневмісний брикет, ініціювальну ампулу, що включає еластичну півсферу із фланцем, конічний ніж із ситалу, який закріплений усередині півсфери, ініціювальну рідину й еластичну мембрану, яка герметично прикріплена до фланця півсфери фіксатором у вигляді відбортованої кришки з відігнутими вусиками і центральним отвором, а також руйнівний механізм у вигляді корпуса, пружини, штока із фланцем і проточкою, що взаємодіє з кульками, які закриті ковпачком із вушком, що утримується на корпусі фігурною шайбою з відігнутими вусиками, який відрізняється тим, що ковпачок виконаний круглим у вигляді стакана з вушком на дні, яке розміщено ексцентрично щодо його центру, центральний отвір фіксатора ампули виконаний некруглим, а мембрана ампули виконана із фторо пластово і плівки, при цьому бік фіксатора з гострою кромкою отвору прилягає до мембрани 2 Пусковий пристрій за п 1, який відрізняється тим, що ковпачок виконаний багатогранним із числом граней кратним З 3 Пусковий пристрій за пп 1 - 2, який відрізняється тим, що стінка стакана має конусність не менше 2 а , де а є кут тертя матеріалів стакана й кульок 4 Пусковий пристрій за пп 1 - 3, який відрізняється тим, що центральний отвір фіксатора виконаний у вигляді двох пазів, що пересікаються 5 Пусковий пристрій за пп 1 - 3, який відрізняється тим, що центральний отвір фіксатора виконаний у вигляді багато променевої зірки, промені якої мають пряму або криволінійну твірну по боках (О Винахід належить до деталей дихальних апаратів із ХІМІЧНО зв'язаним киснем, зокрема, до ізолюючих саморятівників, що застосовуються у гірничорудній промисловості для захисту органів дихання людини в несприятливих умовах, зв'язаних з утворенням непридатного для дихання середовища внаслідок пожежі, раптового викиду вугілля, пилу та газу Відомий пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем (патент Великобританії № 2019729, А62В 21/00, 1979), що має кисневовмісний брикет, скляну ампулу з ІНІЦІЮЮЧОЮ рідиною, руйнуючий механізм у вигляді пружини, штока з фланцями і чеки, що встановлені у корпусі Чека витягається з отвору штока за допомогою еластичного шнура Пусковий пристрій встановлений в порожнині корпуса регенеративного патрона Цей пристрій має такі недоліки складність конструкції і, отже, велика трудомі сткість виготовлення і складання в звязку з наявністю в брикеті чотирьох прошарків хімічної речовини, декількох фільтрів і ущільнень, трудомісткість заповнення скляної ампули ІНІЦІЮЮЧОЮ рідиною (розчином сірчаної кислоти) і наступної її заварки з забезпеченням герметичності шва, великі габаритні розміри, що збільшують розміри і масу апарата, недостатня надійність спрацювання в зв'язку з різною припустимою товщиною стінки ампули, а також фізико-хімічних властивостей скла, що приводить до розкиду величини зусилля, яке необхідно прикласти до руйнації ампули Ці недоліки усунуті в пусковому пристрої дихального апарата (ас СРСР № 1736022, А62В 21/00, 1990, патент України № 6559, А65В 21/00, 1994), що має кисневовмісний брикет, ампулу у вигляді еластичної (гумової) півсфери з фланцем, конічним ножем, який закріплений усередині пів со го 47336 сфери, ініціюючу рідину та еластичну мембрану, також руйнуючий механізм у вигляді корпуса, прущо герметично прикріплена до фланця півсфери жини, штока з фланцем і проточкою, що взаємодіє фіксатором з відігнутими вусиками і руйнуючий з кульками, які закриті ковпачком із вушком, який механізм, у вигляді корпуса, пружини, штока з утримується на корпусі фігурною шайбою з відігнуфланцем і проточкою, що контактує з кульками, які тими вусиками, ВІДПОВІДНО до винаходу, ковпачок закриті захисним ковпачком, що утримується на виконаний круглим у вигляді стакана з вушком на корпусі фігурною шайбою з відігнутими вусиками дні, яке розміщено ексцентрично щодо його Фіксатор ампули виконаний у вигляді кришки з центру, центральний отвір фіксатора ампули вицентральним отвором Центральний отвір дорівконаний некруглим, а мембрана ампули виконана нюється діаметру ріжучої частини ножа та спрямоз фторо пластово і плівки при цьому сторона фікваний до брикету опорними елементами у вигляді сатора з гострю кромкою отвору, утвореною при зипв Фланець корпусу руйнуючого механізму розйого штамповці, прилягає до мембрани, тим, що міщений на фланці півсфери і притиснутий до ньоковпачок виконаний багатогранним із числом граго вусиками фіксатора Еластична мембрана виконей кратним 3, тим, що стінка стакана має конуснана з двох прошарків поліетиленової плівки і ність не менше 2 а, де а є кут тертя матеріалів прошарку мастила між ними, що не займається в стакана і кульок, тим, що центральний отвір фіксасередовищі кисню Тригранний захисний ковпачок тора виконаний у вигляді двох пазів, що перехремає вушко, до якого прикріплена петля капроновощуються, а також тим, що отвір фіксатора виконаго шнура для його витягу при приведенні апарата ний у вигляді багатопроменевої зірки, промені якої в дію Як показано на фігурі 2 описів до а с і патемають пряму або криволінійну твірку з усіх боків нту точка перетинання осей симетрії вушка в плані Таке виконання пускового пристрою дихальнозбігається з точкою перетину бісектрис кутів між го апарата відрізняється поліпшеною експлуатабічними стінками ковпачка Таке розміщення вушційною характеристикою за рахунок, по-перше, ка забезпечує рівномірне прикладання зусилля зниження зусилля зриву ковпачка до (60 - 100) Н, зриву до вусиків фігурної шайби, що утримують тобто в 2 - 3 разу менше в порівнянні з зусиллям ковпачок на пусковому пристрої зриву ковпачка в пристрої прототипі, по-друге, забезпечення стабільності величини (45 - 50с) періТаке виконання пускового пристрою відрізняоду розкладення брикету при спрацюванні пускоється простотою конструкції, меншими масогабавого пристрою ритними параметрами і меншою трудомісткістю при виготовленні Це пояснюється наступним чином У якості прототипу обраний пусковий пристрій розміщення вушка ковпачка ексцентрично його дихального апарата з ХІМІЧНО зв'язаним киснем по центру забезпечує послідовне розгинання кожного а с № 1736022 (патент України № 6559) з вусиків фігурної шайби при зриві ковпачка Для Цей пристрій має такі недоліки розгинання одного вусика шайби потрібно зусилля втроє менше, ніж необхідно для розгинання усіх велике до (180 - 200) Н зусилля, яке необхідно вусиків шайби одночасно, як в пристрої прототипі, прикласти до вушка ковпачка для його зриву при приведенні в дію пускового пристрою Це зв'язано виконання ковпачка багатогранним або кругз тим, що для зриву ковпачка необхідно одночасно лим у вигляді стакана, а також виконання стакана прикласти до трьох вусиків фігурної шайби зусилз конусністю не менше 2 а, що полегшує складанля, що їх деформує (вигне), після чого ковпачок ня пускового пристрою, а також полегшує привеодержить можливість осьового переміщення під дення в дію пускового пристрою в зв'язку зі збільвпливом прикладеного до нього зусилля, шенням моменту пари сил та сили тертя, що діють при розгинанні вусика фігурної шайби та перемівеликий розкид за часом періоду розкладання щенні ковпачка відносно кульок, пускового брикету (від 35 с до 60с при нормі 45с) При ході ножа поліетиленова плівка внаслідок виконання центрального отвору фіксатора ІНІпружності в круглому отворі фіксатора витягується ціюючої ампули некруглим і застосування для виу вигляді конуса, а потім руйнується, створюючи готовлення мембрани замість поліетиленової плівна вершині конуса отвори різних діаметрів, які ки з фторопласта, яка має більшу жорсткість, а обумовлюють нестабільність попадання на брикет також розміщення сторони фіксатора з гострою ІНІЦІЮЮЧОІ рідини кромкою отвору в бік мембрани виключає втрату значного розміру робочого ходу ножа на пружну На підставі викладеного випливає, що завдандеформацію плівки мембрани, отже забезпечуєтьням, на вирішення якого спрямований винахід, є ся більша стабільність розкладання пускового поліпшення експлуатаційних характеристик пускобрикету вого пристрою за рахунок зниження величини зусилля, яке прикладається до захисного ковпачка Сутність винаходу пояснюється кресленнями, для приведення в дію апарату, і підвищення стабіДе льності часу розкладання брикету на фіг 1 зображений пусковий пристрій, поРішення цього завдання досягається тим, що у довжній перетин, відомому пусковому пристрої дихального апарата на фіг 2 зображений вигляд А фіг 1, з ХІМІЧНО зв'язаним киснем, що має кисневовмісний на фіг 3 зображений перетин Б-Б фіг 1, брикет, ініціюючу ампулу, що включає еластичну на фіг 4 зображений перетин Б-Б фіг 1 (варіпівсферу з фланцем, конічний ніж із ситалла, який ант виконання), закріплений усередині півсфери, ініціюючу рідину і на фіг 5 зображений варіант виконання ковпаеластичну мембрану, що герметично прикріплена чка до фланця півсфери фіксатором у вигляді кришки Пусковий пристрій дихального апарата з ХІМІЧз відігнутими вусиками і центральним отвором, а НО зв'язаним киснем (фіг 1 і 2) має кисневовмісний 47336 17 послідовно один за іншим розгинаються і звільняють ковпачок 16 При знятті ковпачка 16 кульки 15 звільняють шток 13 і він під впливом зусилля стиснутої пружини 18 переміщається в напрямку мембрани 6 і розрізає її ножем 5 Півсфера 4 при цьому деформується зі зменшенням об'єму внутрішньої порожнини Під ВПЛИВОМ внутрішнього надлишкового тиску, що виник, ініціююча рідина через отвір у мембрані 6 надходить до брикету 1 і ІНІЦІЮЄ його розкладання з утворенням нагрітого брикетного газу, що має кисень і пари води Кисень, що утворився, і пари води надходять у порожнину регенеративного патрона і дихального мішка апарата (не показані) Кисень служить для дихання в пусковий період (перші одна-дві хвилини), поки пари води від розкладання пускового брикету, а також волога і дюксид вуглецю видихуРуйнуючий механізм має корпус 12, шток 13 із ваного повітря, які ІНІЦІЮЮТЬ ХІМІЧНІ реакції відновфланцем 14 і проточкою, що взаємодіє з трьома лення в кисневовміщуючій речовині не приведуть кульками 15 У контакті зі штоком 13 кульки 15 до виділення кисню в достатній для дихання КІЛЬутримуються ковпачком 16, а самий ковпачок 16 (пусковий) брикет 1, ампулу 2 із ІНІЦІЮЮЧОЮ рідиною 3, що включає еластичну (гумову) півсферу 4 із фланцем, конічний ніж 5 із ситалла, закріплений у верхньому склепінні півсфери 4, мембрану 6 із фторопласта во і плівки і фіксатор 7, що виконаний у вигляді відбортованої кришки і ущільнення 8 Фіксатор 7 має центральний некруглий отвір 9 з гострою кромкою отвору після його штамповки Отвір може бути виконаний у вигляді двох пазів (фіг 3), що пересікаються, наприклад, у формі хреста або у вигляді багатопроменевої зірки (фіг 4), промені якої мають пряму або криволінійну твірку по боках Крім того, фіксатор 7 має обойму 10 із розміщеними по колу відігнутими вусиками 11, що утримують на фланці півсфери 4 мембрану 6 із забезпеченням герметичності ампули 2 фіксується трьома вусиками 17 фігурної шайби Між торцем корпуса 12 і фланцем 14 штока 13 розміщена циліндрична пружина стиснення 13 Ковпачок виконаний круглим у вигляді стакана з вушком 19 на дні (фіг 2) Вушко розміщене на дні ковпачка ексцентрично щодо його центру Ковпачок може бути тригранним (як у прототипі), або багатогранним (фіг 5) Бажано, щоб стінки ковпачка мали конусність не менше 2 а, де а кут тертя матеріалів стакана і кульок, рівний а = arc tg /, де / - коефіцієнт тертя (коефіцієнт тертя для сталі по сталі дорівнює / = 0,2 - 0,4 без мастила) Пусковий пристрій у складі дихального апарата працює наступним чином Для вмикання в дихальний апарат гірник розкриває футляр, відкидає кришку При цьому вусики КОСТІ У порівнянні з прототипом запропонований пусковий пристрій відрізняється поліпшеною експлуатаційною характеристикою, оскільки забезпечує надійність спрацювання брикету при приведенні його в дію, і для приведення в дію потребує прикладення значно меншого зусилля Використання такого пускового пристрою також знижує енерговитрати людини для приведення апарата в дію в аварійній ситуації Пусковий пристрій використаний при розробці шахтних ізолюючих саморятівників ШСС-1flV м СИ-60, що має виготовляти ВАТ «Донецький завод гірничорятувальної апаратури» ФІГ.2 7 ь-ь 47336 фІГ.З ФІГ.5 Фіг.4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
