Пусковий пристрій дихального апарата з хімічно зв’язаним киснем

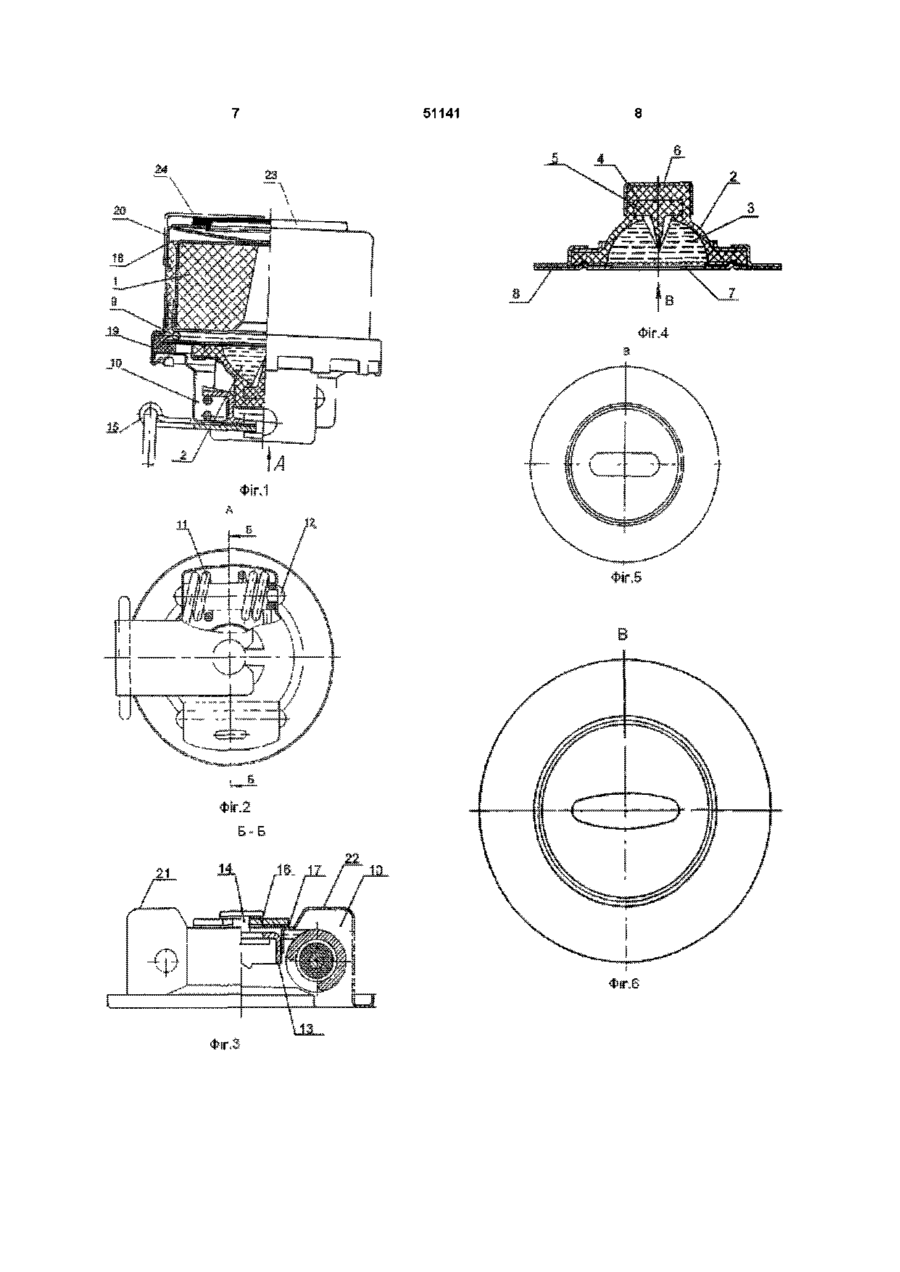

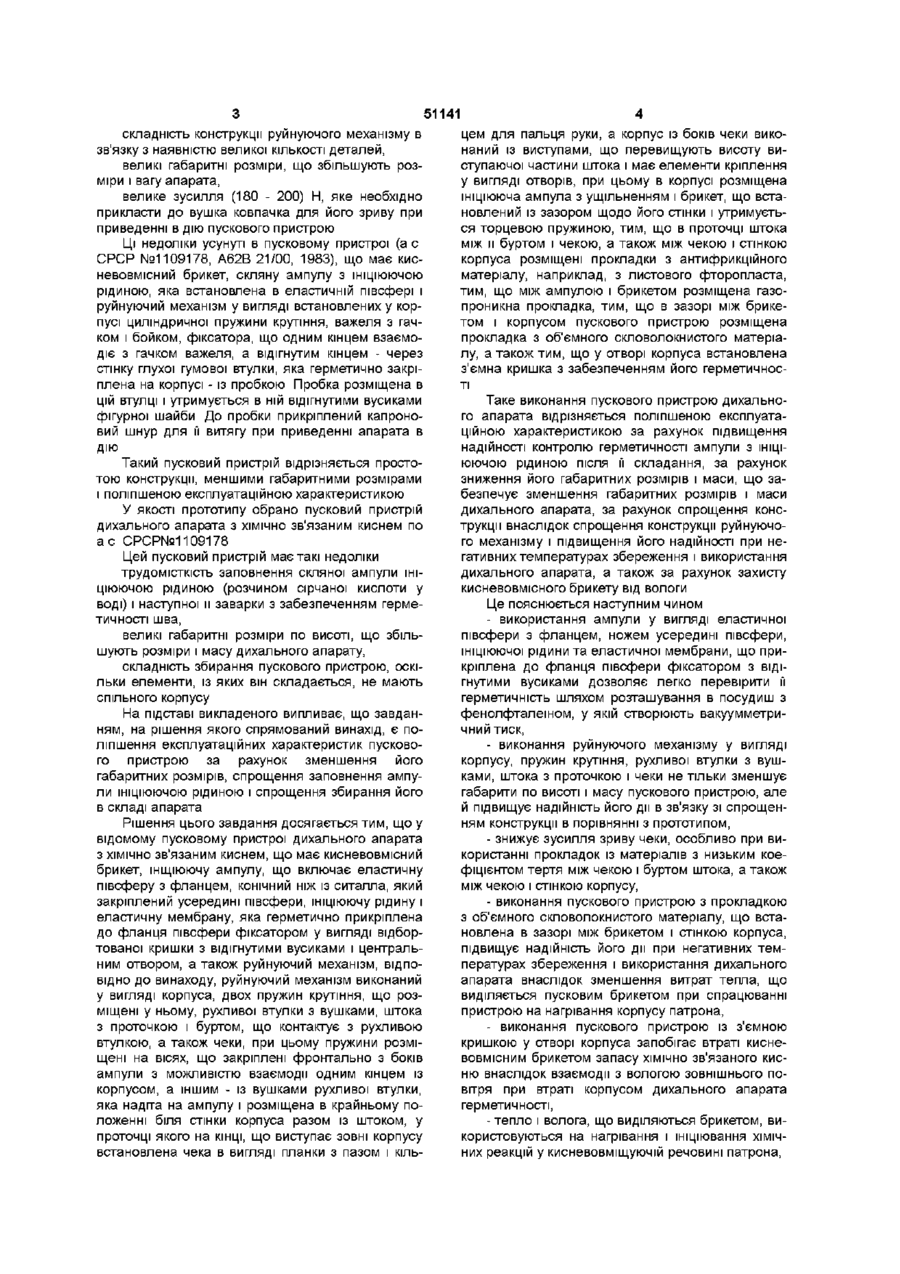

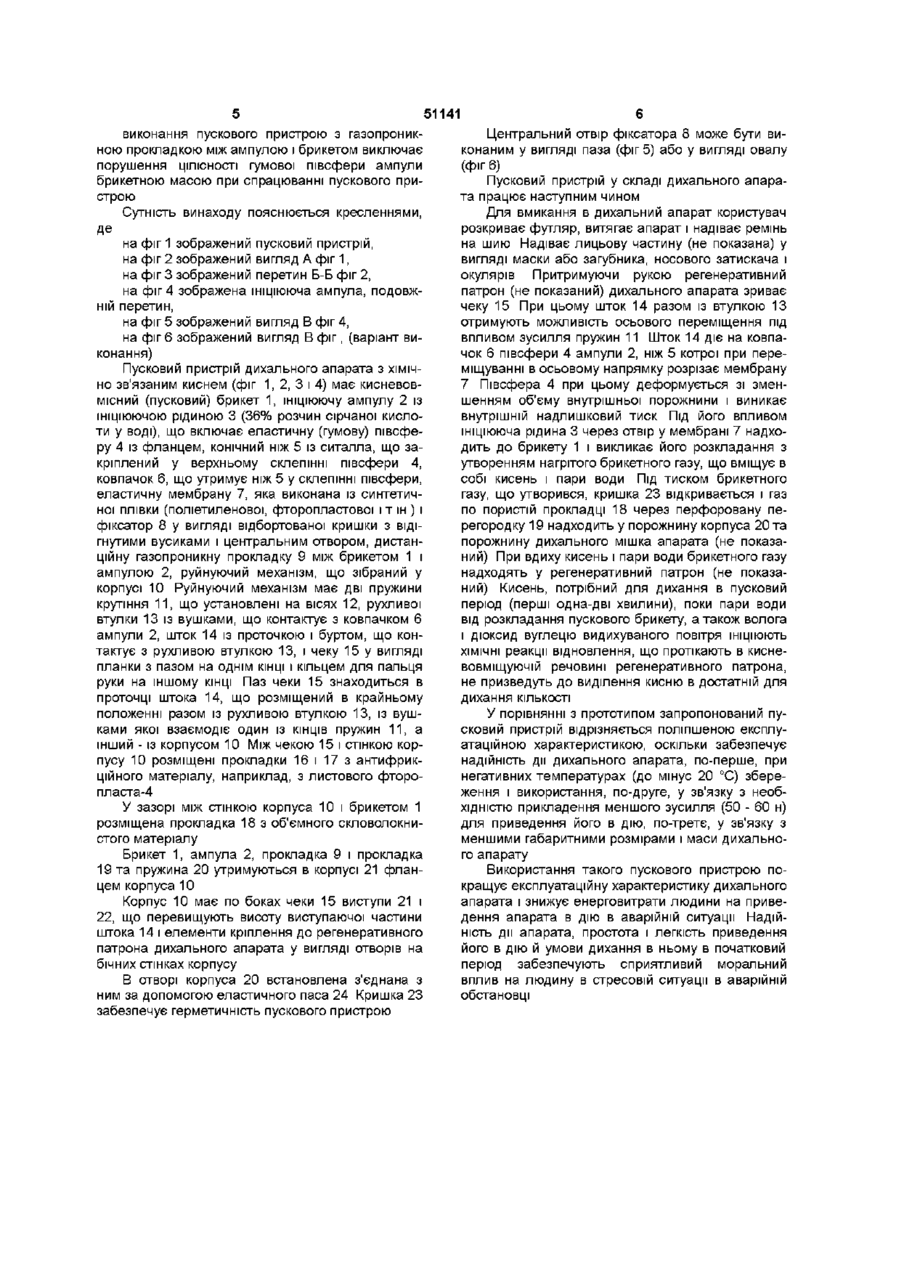

1 Пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем, що має кисневмісний брикет, ініціюючу ампулу, що включає еластичну півсферу з фланцем, конічний ніж із ситалу, який закріплений усередині півсфери, ініціюючу рідину і еластичну мембрану, яка герметично прикріплена до фланця півсфери фіксатором у вигляді відбортованої кришки з відігнутими вусиками і центральним отвором, а також руйнуючий механізм, який відрізняється тим, що руйнуючий механізм виконаний у вигляді корпуса, двох пружин крутіння, що розміщені у ньому, рухливої втулки з вушками, штока з проточкою і буртом, що контактує з рухливою втулкою, а також чеки, при цьому пружини розміщені на осях, що закріплені фронтально з боків ампули з можливістю взаємодії одним кінцем із корпусом, а іншим - із вушками рух ливої втулки, яка надіта на ампулу і розміщена в крайньому положенні біля стінки корпуса разом із штоком, у проточці якого на КІНЦІ, ЩО виступає зовні корпусу, встановлена чека у вигляді планки з пазом і кільцем для пальця руки, а корпус із боків чеки виконаний із виступами, що перевищують висоту виступної частини штока і має елементи кріплення у вигляді отворів на бічних стінках, при цьому в корпусі розміщена ініціююча ампула з ущільненням і брикет, що встановлений із зазором щодо його стінки й утримується торцевою пружиною 2 Пусковий пристрій по п 1, який відрізняється тим, що в проточці штока між її буртом і чекою, а також між чекою і стінкою корпуса розміщені прокладки з антифрикційного матеріалу, наприклад листового фторопласта 3 Пусковий пристрій по п 1, який відрізняється тим, що між ампулою і брикетом розміщена газопроникна прокладка 4 Пусковий пристрій по п 1, який відрізняється тим, що в зазорі між брикетом і корпусом пускового пристрою ударного механізму розміщена прокладка з об'ємного скловолокнистого матеріалу 5 Пусковий пристрій по п 1, який відрізняється тим, що у отворі корпуса встановлена знімна кришка з забезпеченням його герметичності ю Винахід належить до деталей дихальних апаратів із ХІМІЧНО зв'язаним киснем, зокрема, ізолюючих саморятівників, які використовуються у гірничорудній промисловості для захисту органів дихання людини в несприятливих умовах, що утворюють непридатне для дихання середовище внаслідок пожежі, раптового викиду вугілля, пилу та газу Відомий пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем (а с СРСР №1736022, А62В 21/00, 1990, патент України №6559, А65В 21/00, 1994), що має кисневовмісний брикет, ампулу у вигляді еластичної (гумової) півсфери з фланцем, конічним ножем, який закріплений усередині півсфери, ініціюючу рідину та еластичну мембрану, яка герметично прикріплена до фланця півсфери фіксатором відігнутими вусиками і руйнуючий механізм Руйнуючий механізм має корпус, циліндричну пружину стиснення, шток з фланцем і проточкою, що контактує з кульками, закритими захисним ковпачком, який утримується на корпусі фігурною шайбою з відігнутими вусиками Фіксатор ампули, виконаний у вигляді кришки з центральним отвором, який рівний діаметру ріжучої частини ножа Еластична мембрана виконана з двох прошарків поліетиленової плівки Для витягу захисного ковпачка при приведенні апарата в дію він має вушко, до якого прикріплена петля капронового шнура Пусковий пристрій встановлюється в порожнині регенеративного патрона дихального апарата Цей пристрій має такі недоліки 51141 складність конструкції руйнуючого механізму в зв'язку з наявністю великої КІЛЬКОСТІ деталей, великі габаритні розміри, що збільшують розміри і вагу апарата, велике зусилля (180 - 200) Н, яке необхідно прикласти до вушка ковпачка для його зриву при приведенні в дію пускового пристрою Ці недоліки усунуті в пусковому пристрої (а с СРСР №1109178, А62В 21/00, 1983), що має кисневовмісний брикет, скляну ампулу з ІНІЦІЮЮЧОЮ рідиною, яка встановлена в еластичній півсфері і руйнуючий механізм у вигляді встановлених у корпусі циліндричної пружини крутіння, важеля з гачком і бойком, фіксатора, що одним кінцем взаємодіє з гачком важеля, а відігнутим кінцем - через стінку глухої гумової втулки, яка герметично закріплена на корпусі - із пробкою Пробка розміщена в цій втулці і утримується в ній відігнутими вусиками фігурної шайби До пробки прикріплений капроновий шнур для її витягу при приведенні апарата в дію Такий пусковий пристрій відрізняється простотою конструкції, меншими габаритними розмірами і поліпшеною експлуатаційною характеристикою У якості прототипу обрано пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем по а с СРСР№1109178 Цей пусковий пристрій має такі недоліки трудомісткість заповнення скляної ампули ІНІціюючою рідиною (розчином сірчаної кислоти у воді) І наступної и заварки з забезпеченням герметичності шва, великі габаритні розміри по висоті, що збільшують розміри і масу дихального апарату, складність збирання пускового пристрою, оскільки елементи, із яких він складається, не мають спільного корпусу На підставі викладеного випливає, що завданням, на рішення якого спрямований винахід, є поліпшення експлуатаційних характеристик пускового пристрою за рахунок зменшення його габаритних розмірів, спрощення заповнення ампули ІНІЦІЮЮЧОЮ рідиною і спрощення збирання його в складі апарата Рішення цього завдання досягається тим, що у відомому пусковому пристрої дихального апарата з ХІМІЧНО зв'язаним киснем, що має кисневовмісний брикет, шщіюючу ампулу, що включає еластичну півсферу з фланцем, конічний ніж із ситалла, який закріплений усередині півсфери, ініціюючу рідину і еластичну мембрану, яка герметично прикріплена до фланця півсфери фіксатором у вигляді відбортованої кришки з відігнутими вусиками і центральним отвором, а також руйнуючий механізм, ВІДПОВІДНО до винаходу, руйнуючий механізм виконаний у вигляді корпуса, двох пружин крутіння, що розміщені у ньому, рухливої втулки з вушками, штока з проточкою і буртом, що контактує з рухливою втулкою, а також чеки, при цьому пружини розміщені на вісях, що закріплені фронтально з боків ампули з можливістю взаємодії одним кінцем із корпусом, а іншим - із вушками рухливої втулки, яка надіта на ампулу і розміщена в крайньому положенні біля стінки корпуса разом із штоком, у проточці якого на КІНЦІ, ЩО виступає зовні корпусу встановлена чека в вигляді планки з пазом і кіль цем для пальця руки, а корпус із боків чеки виконаний із виступами, що перевищують висоту виступаючої частини штока і має елементи кріплення у вигляді отворів, при цьому в корпусі розміщена ініціююча ампула з ущільненням і брикет, що встановлений із зазором щодо його стінки і утримується торцевою пружиною, тим, що в проточці штока між и буртом і чекою, а також між чекою і стінкою корпуса розміщені прокладки з антифрикційного матеріалу, наприклад, з листового фторопласта, тим, що між ампулою і брикетом розміщена газопроникна прокладка, тим, що в зазорі між брикетом і корпусом пускового пристрою розміщена прокладка з об'ємного скловолокнистого матеріалу, а також тим, що у отворі корпуса встановлена з'ємна кришка з забезпеченням його герметичності Таке виконання пускового пристрою дихального апарата відрізняється поліпшеною експлуатаційною характеристикою за рахунок підвищення надійності контролю герметичності ампули з ІНІЦІЮЮЧОЮ рідиною після її складання, за рахунок зниження його габаритних розмірів і маси, що забезпечує зменшення габаритних розмірів і маси дихального апарата, за рахунок спрощення конструкції внаслідок спрощення конструкції руйнуючого механізму і підвищення його надійності при негативних температурах збереження і використання дихального апарата, а також за рахунок захисту кисневовмісного брикету від вологи Це пояснюється наступним чином - використання ампули у вигляді еластичної півсфери з фланцем, ножем усередині півсфери, ІНІЦІЮЮЧОІ рідини та еластичної мембрани, що прикріплена до фланця півсфери фіксатором з відігнутими вусиками дозволяє легко перевірити її герметичність шляхом розташування в посудиш з фенолфталеїном, у якій створюють вакуумметричний тиск, - виконання руйнуючого механізму у вигляді корпусу, пружин крутіння, рухливої втулки з вушками, штока з проточкою і чеки не тільки зменшує габарити по висоті і масу пускового пристрою, але й підвищує надійність його дм в зв'язку зі спрощенням конструкції в порівнянні з прототипом, - знижує зусилля зриву чеки, особливо при використанні прокладок із матеріалів з низьким коефіцієнтом тертя між чекою і буртом штока, а також між чекою і стінкою корпусу, - виконання пускового пристрою з прокладкою з об'ємного скловолокнистого матеріалу, що встановлена в зазорі між брикетом і стінкою корпуса, підвищує надійність його дм при негативних температурах збереження і використання дихального апарата внаслідок зменшення витрат тепла, що виділяється пусковим брикетом при спрацюванні пристрою на нагрівання корпусу патрона, - виконання пускового пристрою із з'ємною кришкою у отворі корпуса запобігає втраті кисневовмісним брикетом запасу ХІМІЧНО зв'язаного кисню внаслідок взаємодії з вологою зовнішнього повітря при втраті корпусом дихального апарата герметичності, -тепло і волога, що виділяються брикетом, використовуються на нагрівання і ініціювання ХІМІЧНИХ реакцій у кисневовміщуючій речовині патрона, 51141 виконання пускового пристрою з газопроникною прокладкою між ампулою і брикетом виключає порушення ЦІЛІСНОСТІ гумової півсфери ампули брикетною масою при спрацюванні пускового пристрою Сутність винаходу пояснюється кресленнями, Де на фіг 1 зображений пусковий пристрій, на фіг 2 зображений вигляд А фіг 1, на фіг 3 зображений перетин Б-Б фіг 2, на фіг 4 зображена ініціююча ампула, подовжній перетин, на фіг 5 зображений вигляд В фіг 4, на фіг 6 зображений вигляд В фіг, (варіант виконання) Пусковий пристрій дихального апарата з ХІМІЧНО зв'язаним киснем (фіг 1, 2, 3 і 4) має кисневовмісний (пусковий) брикет 1, ініціюючу ампулу 2 із ІНІЦІЮЮЧОЮ рідиною 3 (36% розчин сірчаної кислоти у воді), ЩО включає еластичну (гумову) півсферу 4 із фланцем, конічний ніж 5 із ситалла, що закріплений у верхньому склепінні півсфери 4, ковпачок 6, що утримує ніж 5 у склепінні півсфери, еластичну мембрану 7, яка виконана із синтетичної плівки (поліетиленової, фторо пластово і і т ш ) і фіксатор 8 у вигляді відбортованої кришки з відігнутими вусиками і центральним отвором, дистанційну газопроникну прокладку 9 між брикетом 1 і ампулою 2, руйнуючий механізм, що зібраний у корпусі 10 Руйнуючий механізм має дві пружини крутіння 11, що установлені на вісях 12, рухливої втулки 13 із вушками, що контактує з ковпачком 6 ампули 2, шток 14 із проточкою і буртом, що контактує з рухливою втулкою 13, і чеку 15 у вигляді планки з пазом на однім КІНЦІ І кільцем для пальця руки на іншому КІНЦІ Паз чеки 15 знаходиться в проточці штока 14, що розміщений в крайньому положенні разом із рухливою втулкою 13, із вушками якої взаємодіє один із КІНЦІВ пружин 11, а інший - із корпусом 10 Між чекою 15 і стінкою корпусу 10 розміщені прокладки 16 і 17 з антифрикційного матеріалу, наприклад, з листового фторопласта-4 У зазорі між стінкою корпуса 10 і брикетом 1 розміщена прокладка 18 з об'ємного скловолокнистого матеріалу Брикет 1, ампула 2, прокладка 9 і прокладка 19 та пружина 20 утримуються в корпусі 21 фланцем корпуса 10 Корпус 10 має по боках чеки 15 виступи 21 і 22, що перевищують висоту виступаючої частини штока 14 і елементи кріплення до регенеративного патрона дихального апарата у вигляді отворів на бічних стінках корпусу В отворі корпуса 20 встановлена з'єднана з ним за допомогою еластичного паса 24 Кришка 23 забезпечує герметичність пускового пристрою Центральний отвір фіксатора 8 може бути виконаним у вигляді паза (фіг 5) або у вигляді овалу (фіг 6) Пусковий пристрій у складі дихального апарата працює наступним чином Для вмикання в дихальний апарат користувач розкриває футляр, витягає апарат і надіває ремінь на шию Надіває лицьову частину (не показана) у вигляді маски або загубника, носового затискача і окулярів Притримуючи рукою регенеративний патрон (не показаний) дихального апарата зриває чеку 15 При цьому шток 14 разом із втулкою 13 отримують можливість осьового переміщення під впливом зусилля пружин 11 Шток 14 діє на ковпачок 6 півсфери 4 ампули 2, ніж 5 котрої при переміщуванні в осьовому напрямку розрізає мембрану 7 Півсфера 4 при цьому деформується зі зменшенням об'єму внутрішньої порожнини і виникає внутрішній надлишковий тиск Під його впливом ініціююча рідина 3 через отвір у мембрані 7 надходить до брикету 1 і викликає його розкладання з утворенням нагрітого брикетного газу, що вміщує в собі кисень і пари води Під тиском брикетного газу, що утворився, кришка 23 відкривається і газ по пористій прокладці 18 через перфоровану перегородку 19 надходить у порожнину корпуса 20 та порожнину дихального мішка апарата (не показаний) При вдиху кисень і пари води брикетного газу надходять у регенеративний патрон (не показаний) Кисень, потрібний для дихання в пусковий період (перші одна-дві хвилини), поки пари води від розкладання пускового брикету, а також волога і дюксид вуглецю видихуваного повітря ІНІЦІЮЮТЬ ХІМІЧНІ реакції відновлення, що протікають в кисневовміщуючій речовині регенеративного патрона, не призведуть до виділення кисню в достатній для дихання КІЛЬКОСТІ У порівнянні з прототипом запропонований пусковий пристрій відрізняється поліпшеною експлуатаційною характеристикою, оскільки забезпечує надійність дії дихального апарата, по-перше, при негативних температурах (до мінус 20 °С) збереження і використання, по-друге, у зв'язку з необхідністю прикладення меншого зусилля (50 - 60 н) для приведення його в дію, по-третє, у зв'язку з меншими габаритними розмірами і маси дихального апарату Використання такого пускового пристрою покращує експлуатаційну характеристику дихального апарата і знижує енерговитрати людини на приведення апарата в дію в аварійній ситуації Надійність дії апарата, простота і легкість приведення його в дію й умови дихання в ньому в початковий період забезпечують сприятливий моральний вплив на людину в стресовій ситуації в аварійній обстановці 51141 51141 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
