Стілець-опора
Номер патенту: 49513
Опубліковано: 15.03.2005
Автори: Віхтинський Анатолій Олександрович, Привалов Геннадій Якович, Міровський Костянтин Іванович
Формула / Реферат
Винахід відноситься до оптичного приладобудування і, зокрема, може бути використаний в професійних та побутових цілях для читання чи пошуку дрібних деталей при слабкому освітленні.
Відома накладна лупа, яка містить позитивну двовипуклу лінзу, та сферичні зони поверхонь, на яких нанесені дзеркальні покриття. [Авторське свідоцтво SU, №1553939, кл. G02B25/00, 1990].
Прете, такій лупі притаманні недоліки через те, що обмежується сфера використання, призначена лише для читання тексту і вимагає ясного освітлення.
Більш ближчою по технічній суті є стереоскопічна лупа, що містіть встановлені в держаки лінзи, яких оптичні осі перетинаються в точці яка лежить на оптичній осі, встановленої між ними, освітлювальної системи. [Авторське свідоцтво СССР, №608111, кл. G02B25/02].
Проте, такій лупі властиві великі габарити, звуженість зони проглядання, що обмежує сферу її використаний.
В основу винаходу лупи портативної поставлена задача створити таку лупу, яка змогла б забезпечити збільшення зони проглядання, освітленого автономним джерелом світла.
Поставлене завдання вирішується тим, що у відому лупу портативну, яка містить випромінювач світла, держак з ручкою, в який вправлена лінза, згідно винаходу, додатково введено вимикач, нішу, батарейку і кришку, причому в держак з ручкою, який містить нішу вставлена батарейка, яка притискається кришкою, також в держак з ручкою вмонтовано вимикач і випромінювач світла, якого оптична вісь, на фокусній відстані, перетинається з оптичною віссю лінзи.
Введено, як випромінювач світла, світлодіод, до якого прикріплена розсіюючи лінзочка.
Введення в лупу портативну батарейки, вимикача і випромінювача світла дає можливість читати написи дрібним шрифтом та розглядати дрібні деталі при слабкому освітленні застосування світлодіода знижує споживання електроенергії, а з допомогою розсіюючої лінзочки розширюється пояс рівномірно освітленої поверхні.
На Фіг.1 зображений боковий розріз лупи портативної,
на Фіг.2 - вигляд знизу.
Лупа портативна містить держак з ручкою 1, лінзу 2, нішу 3, батарейку 4, кришку 5, вимикач 6, випромінювач світла 7 і розсіюючу лінзочку 8. Лінза 1 вправлена в держак з ручкою 2, який містить нішу 3, в яку вставлена батарейка4 і притиснута кришкою 5, також в держак з ручкою 1 вмонтовано вимикач 6 та випромінювач світла 7, на який прикріплено розсіюючу лінзочку 8, якої оптична вісь, на фокусній відстані, перетинається з оптичною віссю лінзи.
Лупа портативна працює наступним чином. При натисканні кнопки вимикача 6, який вмонтований і держак з ручкою 1, створюється електричне коло від батарейки 4, внаслідок чого засвічується випромінювач світла 7, якого світло, через розсіюючи лінзочку 8, рівномірно освітлює поверхню, на яку спрямована лінза 2. Освітлена поверхня виходить за межі зони поглядання через лінзу 2, що створює зручність при розгляданні деталей розсипаних на поверхні чи при перегляданні нами, читанні тощо. Кришка 5 закручена на кінець держака з ручкою 1, цим створюється доступ до ніші 3 для заміни батарейки 4, а також притисканням, забезпечується надійний контакт електричних відводів (на кресленні не вказано) з полюсами батарейки 4.
Текст

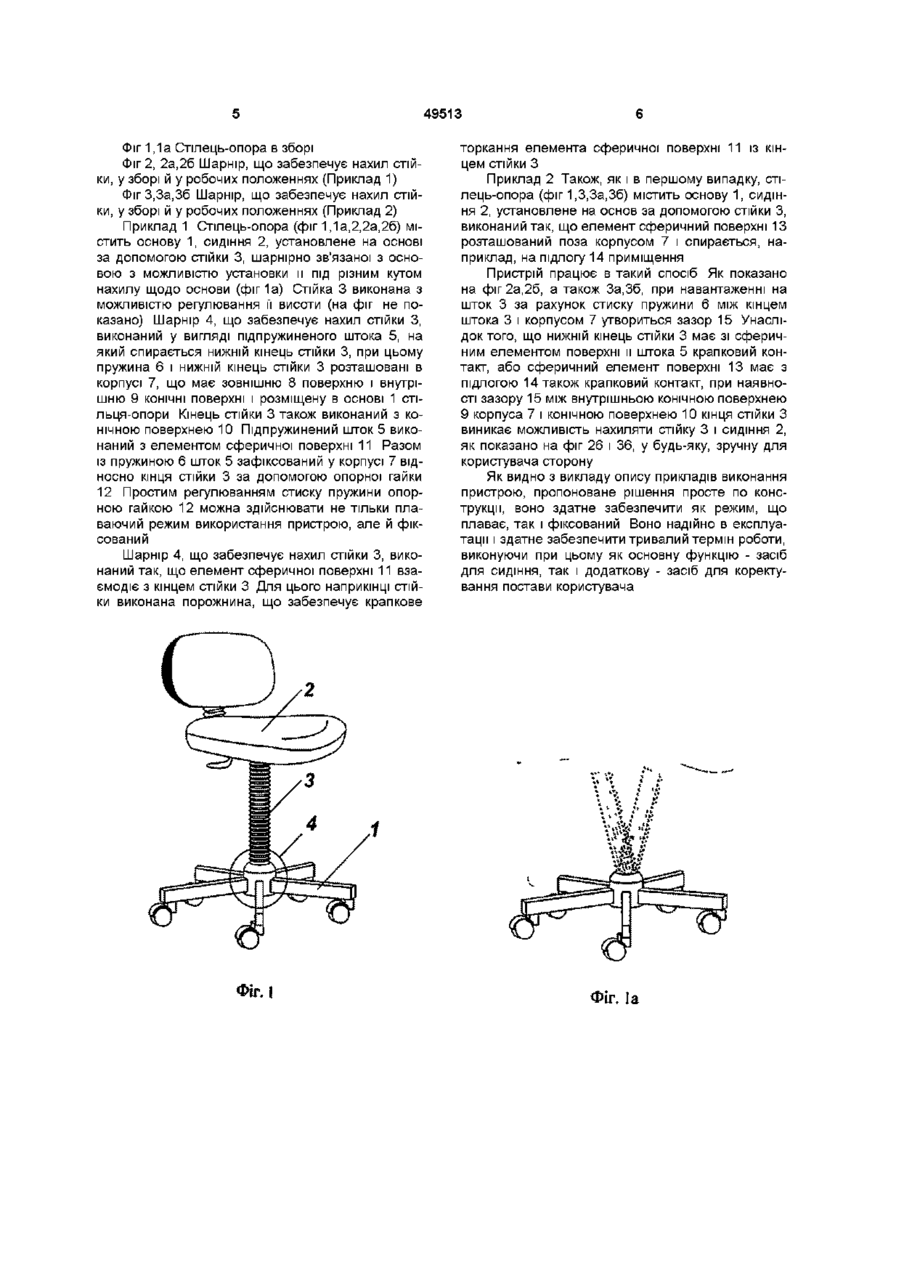

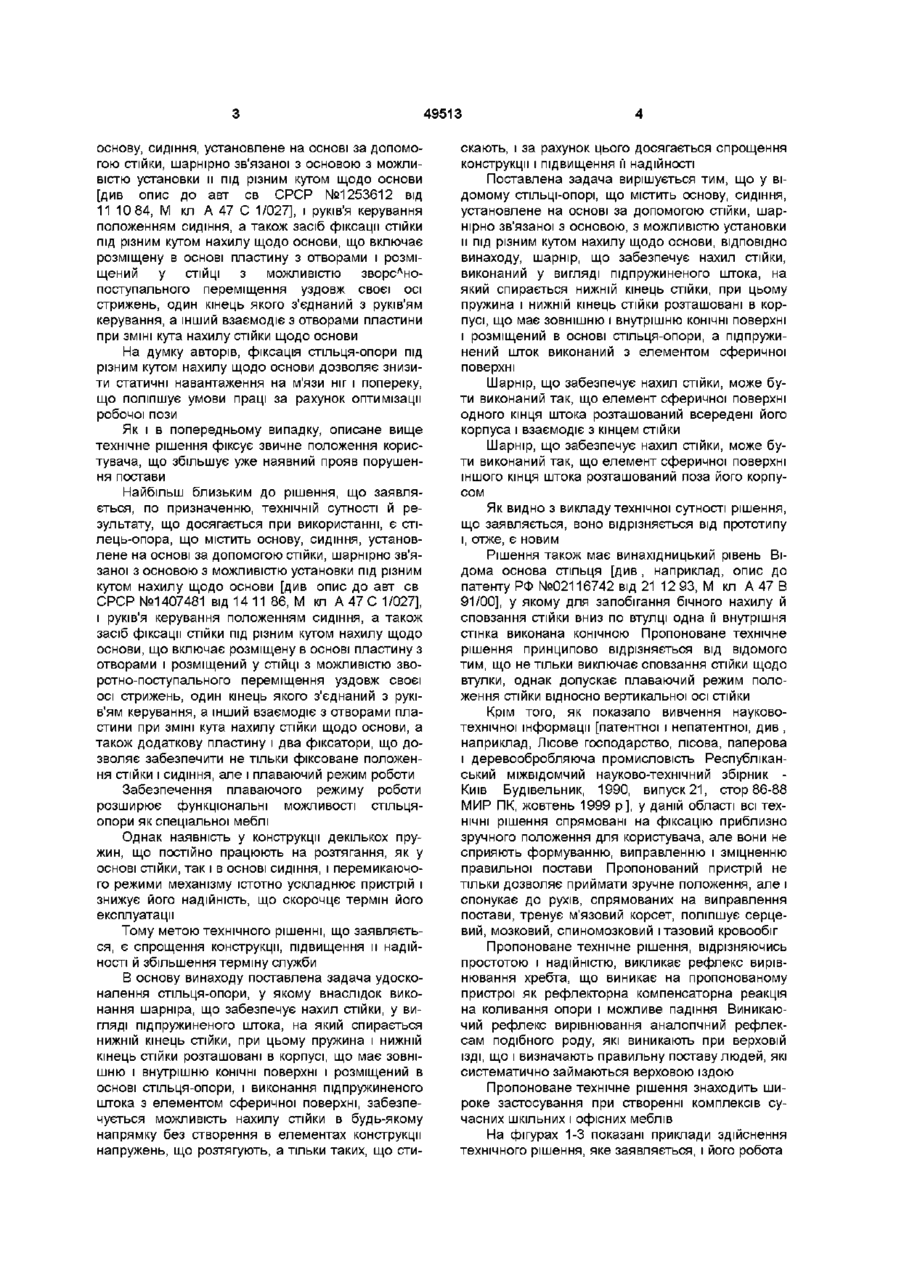

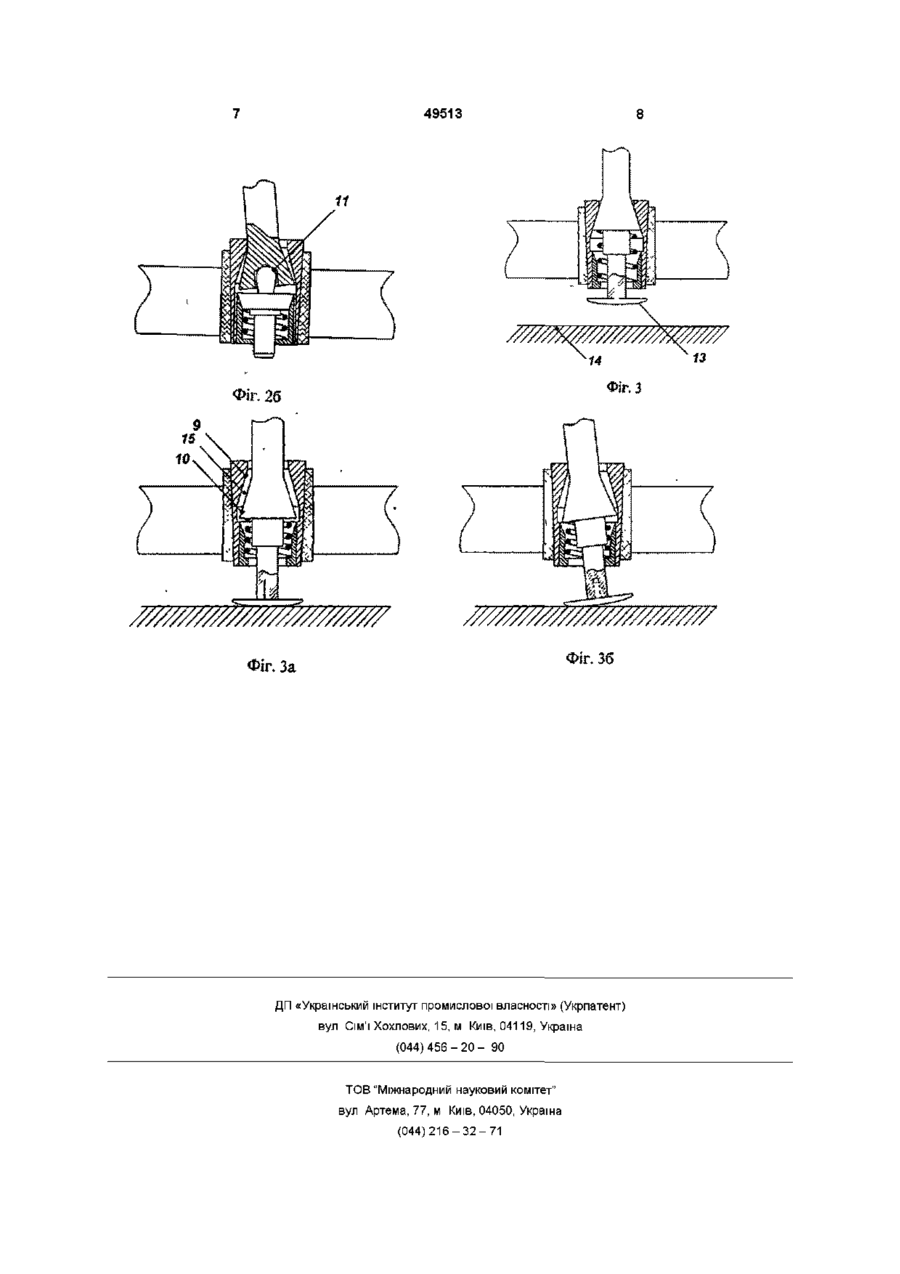

1 Стілець-опора, що містить основу, сидіння, установлені на основі за допомогою стійки, шарнірно зв'язаної з основою з можливістю установлення її під різним кутом нахилу щодо основи, який відрізняється тим, що шарнір, який забезпечує нахил стійки, виконаний у вигляді під пружиненого штока, на який спирається нижній кінець Винахід відноситься до спеціальних меблів, які розробляють для робочих місць, які призначені для використання при організації робочих місць операторів і диспетчерів різних професій, а також можуть бути використані як ШКІЛЬНІ меблі Відомо, ЩО сучасне робоче місце нерідко уявляє собою комплекс, обладнаний різними комбінаціями дисплеїв, автоматичних друкувальних пристроїв, графобудівників, Персональних ЕОМ і т п Як устаткування для комплектування робочих місць по своєму призначенню адміністративноспеціальні меблі по ряду показників повинні відрізнятися від побутових меблів Сучасні ергономічні моделі крісел і СТІЛЬЦІВ у порівняні зі звичайними сприяють зменшенню КІЛЬКОСТІ помилок персоналу, підвищують концентрацію уваги, зберігають бадьоре самопочуття і гарний настрій протягом усього робочого дня Однак ВІДОМІ моделі розраховані на нормальну поставу користувача і тому виявляються малоефективними для тих користувачів, постава яких порушена внаслідок роботи на кріслах і стільцях, призначених для побутових умов Тому розроблювачі спеціальних меблів пропонують такі технічні рішення, які спрямовані на зниження нервовом'язової перенапруги, стомлення психосенсорних механізмів організму людини і зменшення ймовір стійки, причому пружина і нижній кінець стійки розташовані в корпусі, що має зовнішню і внутрішню КОНІЧНІ поверхні, і розміщений в основі стільцяопори, а підпружинений шток виконаний з елементом сферичної поверхні 2 Стілець-опора за п 1, який відрізняється тим, що шарнір, який забезпечує нахил стійки, виконаний так, що елемент сферичної поверхні одного кінця штока розташований усередині його корпуса і взаємодіє з кінцем стійки 3 Стілець-опора за п 1, який відрізняється тим, що шарнір, який забезпечує нахил стійки, виконаний так, що елемент сферичної поверхні іншого кінця штока розташований поза його корпусом ності виникнення профзахворювань Відомий спеціальний стілець оператора, що містить основу, на якій розташована крижова опора з робочою поверхнею, що має ухил, колінний вузол [див опис до патенту СРСР №1823787 від 20 09 90, М кп А 47 С 1/02] і опори для стіп Крижова опора виконана з можливістю переміщення щодо телескопічної стійки У процесі робочої ДІЯЛЬНОСТІ користувача відбувається зміна положення центра ваги тіла через нахили в різні сторони й переміщення рук користувача Відоме також робоче крісло, що містить змонтоване на основі сидіння, які з'єднані за допомогою стійки, виконаної телескопічно розсувною [див опис до авт св СРСР №1734679 від 17 09 90, М кл А 47 С 1/02] і такою, що має упор для гомілок ніг і підставку для стіп Передбачається, що при використанні описаних вище технічних рішень користувач у будь-якім положенні буде знаходитися у комфортному стані Однак при наявності неправильної постави в користувача така конструкція може призвести до збільшення недоліку Крім того, описані вище конструкції складні у виготовленні і громіздкі, оскільки займають додатковий простір у порівняні зі звичайними стільцями й кріслами Крім того, відомий стілець-опора, що містить СО Ю 49513 основу, сидіння, установлене на основі за допомогою стійки, шарнірно зв'язаної з основою з можливістю установки и під різним кутом щодо основи [див опис до авт св СРСР №1253612 від 11 10 84, М кл А 47 С 1/027], і руків'я керування положенням сидіння, а також засіб фіксації стійки під різним кутом нахилу щодо основи, що включає розміщену в основі пластину з отворами і розміщений у СТІЙЦІ з можливістю зворслнопоступального переміщення уздовж своєї осі стрижень, один кінець якого з'єднаний з руків'ям керування, а інший взаємодіє з отворами пластини при ЗМІНІ кута нахилу стійки щодо основи На думку авторів, фіксація стільця-опори під різним кутом нахилу щодо основи дозволяє знизити статичні навантаження на м'язи ніг і попереку, що поліпшує умови праці за рахунок оптимізацм робочої пози Як і в попередньому випадку, описане вище технічне рішення фіксує звичне положення користувача, що збільшує уже наявний прояв порушення постави Найбільш близьким до рішення, що заявляється, по призначенню, технічній сутності й результату, що досягається при використанні, є стілець-опора, що містить основу, сидіння, установлене на основі за допомогою стійки, шарнірно зв'язаної з основою з можливістю установки під різним кутом нахилу щодо основи [див опис до авт св СРСР №1407481 від 14 11 86, М кл А 47 С 1/027], і руків'я керування положенням сидіння, а також засіб фіксації стійки під різним кутом нахилу щодо основи, що включає розміщену в основі пластину з отворами і розміщений у СТІЙЦІ З МОЖЛИВІСТЮ зво ротно-поступального переміщення уздовж своєї осі стрижень, один кінець якого з'єднаний з руків'ям керування, а інший взаємодіє з отворами пластини при ЗМІНІ кута нахилу стійки щодо основи, а також додаткову пластину і два фіксатори, що дозволяє забезпечити не тільки фіксоване положення стійки і сидіння, але і плаваючий режим роботи Забезпечення плаваючого режиму роботи розширює функціональні можливості стільцяопори як спеціальної меблі Однак наявність у конструкції декількох пружин, що постійно працюють на розтягання, як у основі стійки, так і в основі сидіння, і перемикаючого режими механізму істотно ускладнює пристрій і знижує його надійність, що скорочцє термін його експлуатації Тому метою технічного рішенні, що заявляється, є спрощення конструкції, підвищення и надійності й збільшення терміну служби В основу винаходу поставлена задача удосконалення стільця-опори, у якому внаслідок виконання шарніра, що забезпечує нахил стійки, у вигляді підпружиненого штока, на який спирається нижній кінець стійки, при цьому пружина і нижній кінець стійки розташовані в корпусі, що має зовнішню і внутрішню КОНІЧНІ поверхні і розміщений в основі стільця-опори, і виконання підпружиненого штока з елементом сферичної поверхні, забезпечується можливість нахилу стійки в будь-якому напрямку без створення в елементах конструкції напружень, що розтягують, а тільки таких, що сти скають, і за рахунок цього досягається спрощення конструкції і підвищення її надійності Поставлена задача вирішується тим, що у відомому стільці-опорі, що містить основу, сидіння, установлене на основі за допомогою стійки, шарнірно зв'язаної з основою, з можливістю установки и під різним кутом нахилу щодо основи, ВІДПОВІДНО винаходу, шарнір, що забезпечує нахил стійки, виконаний у вигляді підпружиненого штока, на який спирається нижній кінець стійки, при цьому пружина і нижній кінець стійки розташовані в корпусі, що має зовнішню і внутрішню КОНІЧНІ поверхні і розміщений в основі стільця-опори, а підпружинений шток виконаний з елементом сферичної поверхні Шарнір, що забезпечує нахил стійки, може бути виконаний так, що елемент сферичної поверхні одного кінця штока розташований всередені його корпуса і взаємодіє з кінцем стійки Шарнір, що забезпечує нахил стійки, може бути виконаний так, що елемент сферичної поверхні іншого кінця штока розташований поза його корпусом Як видно з викладу технічної сутності рішення, що заявляється, воно відрізняється від прототипу і, отже, є новим Рішення також має винахідницький рівень Відома основа стільця [див , наприклад, опис до патенту РФ №02116742 від 21 12 93, М кл А 47 В 91/00], у якому для запобігання бічного нахилу й сповзання стійки вниз по втулці одна її внутрішня стінка виконана конічною Пропоноване технічне рішення принципово відрізняється від відомого тим, що не тільки виключає сповзання стійки щодо втулки, однак допускає плаваючий режим положення стійки відносно вертикальної осі стійки Крім того, як показало вивчення науковотехнічної інформації [патентної і непатентної, див , наприклад, Лісове господарство, лісова, паперова і деревообробляюча промисловість Республіканський МІЖВІДОМЧИЙ науково-технічний збірник Київ Будівельник, 1990, випуск 21, стор 86-88 МИР ПК, жовтень 1999 р], у даній області всі технічні рішення спрямовані на фіксацію приблизно зручного положення для користувача, але вони не сприяють формуванню, виправленню і зміцненню правильної постави Пропонований пристрій не тільки дозволяє приймати зручне положення, але і спонукає до рухів, спрямованих на виправлення постави, тренує м'язовий корсет, поліпшує серцевий, мозковий, спиномозковий і тазовий кровообіг Пропоноване технічне рішення, відрізняючись простотою і надійністю, викликає рефлекс вирівнювання хребта, що виникає на пропонованому пристрої як рефлекторна компенсаторна реакція на коливання опори і можливе падіння Виникаючий рефлекс вирівнювання аналогічний рефлексам подібного роду, які виникають при верховій їзді, що і визначають правильну поставу людей, які систематично займаються верховою їздою Пропоноване технічне рішення знаходить широке застосування при створенні комплексів сучасних шкільних і офісних меблів На фігурах 1-3 показані приклади здійснення технічного рішення, яке заявляється, і його робота 49513 Фіг 1,1а Стілець-опора в зборі Фіг 2, 2а,26 Шарнір, що забезпечує нахил стійки, у зборі й у робочих положеннях (Приклад 1) Фіг 3,За,36 Шарнір, що забезпечує нахил стійки, у зборі й у робочих положеннях (Приклад 2) Приклад 1 Стілець-опора (фіг 1,1а,2,2а,26) містить основу 1, сидіння 2, установлене на основі за допомогою стійки 3, шарнірно зв'язаної з основою з можливістю установки и під різним кутом нахилу щодо основи (фіг 1а) Стійка 3 виконана з можливістю регулювання її висоти (на фіг не показано) Шарнір 4, що забезпечує нахил стійки З, виконаний у вигляді підпружиненого штока 5, на який спирається нижній кінець стійки 3, при цьому пружина 6 і нижній кінець стійки 3 розташовані в корпусі 7, що має зовнішню 8 поверхню і внутрішню 9 КОНІЧНІ поверхні і розміщену в основі 1 стільця-опори Кінець стійки 3 також виконаний з конічною поверхнею 10 Підпружинений шток 5 виконаний з елементом сферичної поверхні 11 Разом із пружиною 6 шток 5 зафіксований у корпусі 7 відносно кінця стійки 3 за допомогою опорної гайки 12 Простим регулюванням стиску пружини опорною гайкою 12 можна здійснювати не тільки плаваючий режим використання пристрою, але й фіксований Шарнір 4, що забезпечує нахил стійки 3, виконаний так, що елемент сферичної поверхні 11 взаємодіє з кінцем стійки 3 Для цього наприкінці стійки виконана порожнина, що забезпечує крапкове ФІг. І торкання елемента сферичної поверхні 11 із кінцем стійки З Приклад 2 Також, як і в першому випадку, стілець-опора (фіг 1,3,За,36) містить основу 1, сидіння 2, установлене на основ за допомогою стійки З, виконаний так, що елемент сферичний поверхні 13 розташований поза корпусом 7 і спирається, наприклад, на підлогу 14 приміщення Пристрій працює в такий спосіб Як показано на фіг 2а,26, а також За,36, при навантаженні на шток 3 за рахунок стиску пружини 6 між кінцем штока 3 і корпусом 7 утвориться зазор 15 Унаслідок того, що нижній кінець стійки 3 має зі сферичним елементом поверхні м штока 5 крапковий контакт, або сферичний елемент поверхні 13 має з підлогою 14 також крапковий контакт, при наявності зазору 15 між внутрішньою конічною поверхнею 9 корпуса 7 і конічною поверхнею 10 кінця стійки З виникає можливість нахиляти стійку 3 і сидіння 2, як показано на фіг 26 і 36, у будь-яку, зручну для користувача сторону Як видно з викладу опису прикладів виконання пристрою, пропоноване рішення просте по конструкції, воно здатне забезпечити як режим, що плаває, так і фіксований Воно надійно в експлуатації і здатне забезпечити тривалий термін роботи, виконуючи при цьому як основну функцію - засіб для сидіння, так і додаткову - засіб для коректування постави користувача ФІг. І а 49513 11 Фіг. З ФІГ. 26 Фіг. 36 Фіг. За ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюSupporting chair
Назва патенту російськоюСтул-опора
МПК / Мітки
МПК: A47C 1/022
Мітки: стілець-опора
