Збірно-розбірна мийка для автотранспорту

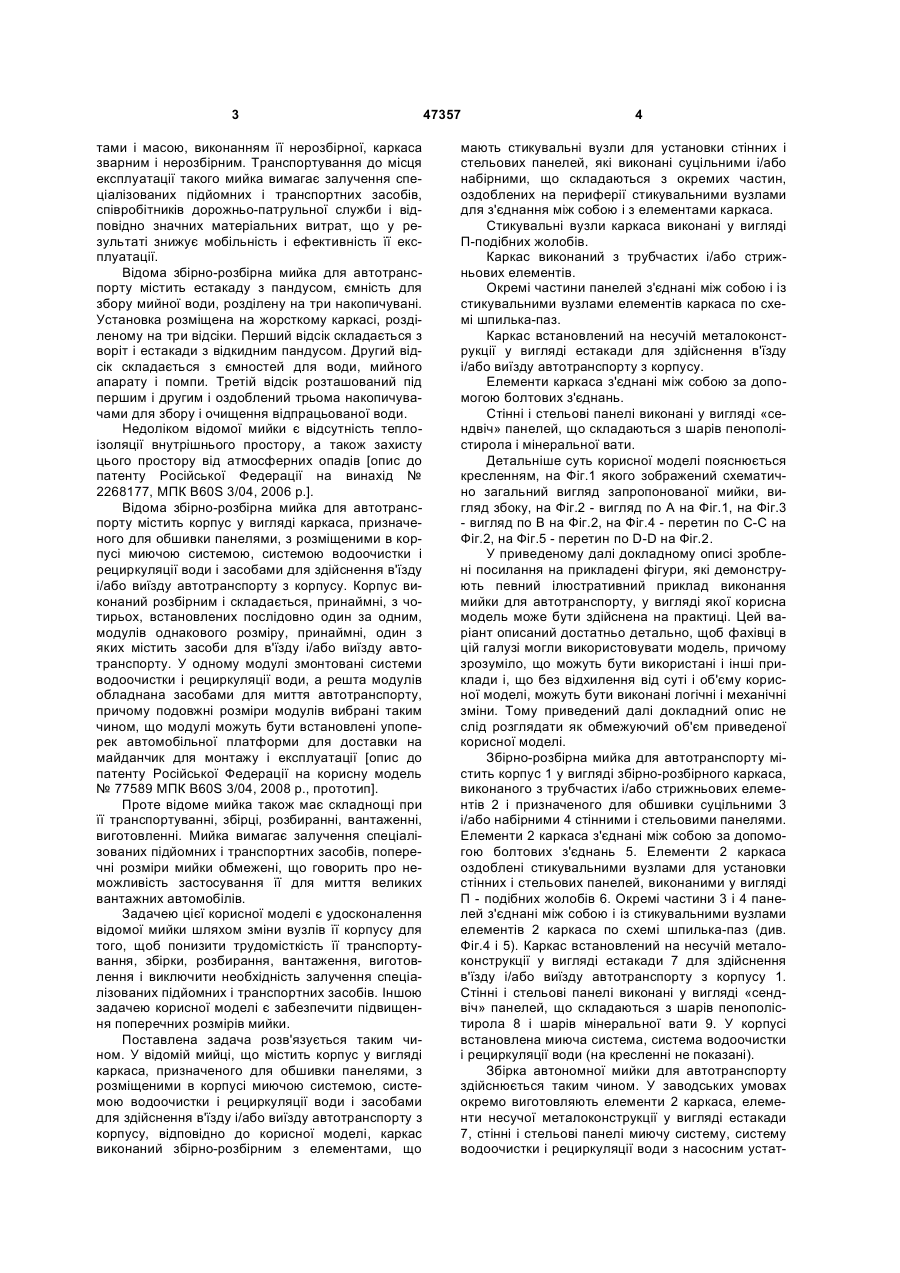

1. Збірно-розбірна мийка для автотранспорту, що містить корпус у вигляді каркаса, призначеного для обшивки панелями, з розміщеними в корпусі миючою системою, системою водоочистки і рециркуляції води і засобами для здійснення в'їзду і/або виїзду автотранспорту з корпусу, яка відрізняється тим, що каркас виконаний збірно-розбірним з елементами, що мають стикувальні вузли для установки стінних і стельових панелей, які виконані суцільними і/або набірними, що складаються з окремих частин, оздоблених на периферії стикувальними вузлами для з'єднання між собою і з елементами каркаса. U 1 3 тами і масою, виконанням її нерозбірної, каркаса зварним і нерозбірним. Транспортування до місця експлуатації такого мийка вимагає залучення спеціалізованих підйомних і транспортних засобів, співробітників дорожньо-патрульної служби і відповідно значних матеріальних витрат, що у результаті знижує мобільність і ефективність її експлуатації. Відома збірно-розбірна мийка для автотранспорту містить естакаду з пандусом, ємність для збору мийної води, розділену на три накопичувані. Установка розміщена на жорсткому каркасі, розділеному на три відсіки. Перший відсік складається з воріт і естакади з відкидним пандусом. Другий відсік складається з ємностей для води, мийного апарату і помпи. Третій відсік розташований під першим і другим і оздоблений трьома накопичувачами для збору і очищення відпрацьованої води. Недоліком відомої мийки є відсутність теплоізоляції внутрішнього простору, а також захисту цього простору від атмосферних опадів [опис до патенту Російської Федерації на винахід № 2268177, МПК B60S 3/04, 2006 p.]. Відома збірно-розбірна мийка для автотранспорту містить корпус у вигляді каркаса, призначеного для обшивки панелями, з розміщеними в корпусі миючою системою, системою водоочистки і рециркуляції води і засобами для здійснення в'їзду і/або виїзду автотранспорту з корпусу. Корпус виконаний розбірним і складається, принаймні, з чотирьох, встановлених послідовно один за одним, модулів однакового розміру, принаймні, один з яких містить засоби для в'їзду і/або виїзду автотранспорту. У одному модулі змонтовані системи водоочистки і рециркуляції води, а решта модулів обладнана засобами для миття автотранспорту, причому подовжні розміри модулів вибрані таким чином, що модулі можуть бути встановлені упоперек автомобільної платформи для доставки на майданчик для монтажу і експлуатації [опис до патенту Російської Федерації на корисну модель № 77589 МПК B60S 3/04, 2008 p., прототип]. Проте відоме мийка також має складнощі при її транспортуванні, збірці, розбиранні, вантаженні, виготовленні. Мийка вимагає залучення спеціалізованих підйомних і транспортних засобів, поперечні розміри мийки обмежені, що говорить про неможливість застосування її для миття великих вантажних автомобілів. Задачею цієї корисної моделі є удосконалення відомої мийки шляхом зміни вузлів її корпусу для того, щоб понизити трудомісткість її транспортування, збірки, розбирання, вантаження, виготовлення і виключити необхідність залучення спеціалізованих підйомних і транспортних засобів. Іншою задачею корисної моделі є забезпечити підвищення поперечних розмірів мийки. Поставлена задача розв'язується таким чином. У відомій мийці, що містить корпус у вигляді каркаса, призначеного для обшивки панелями, з розміщеними в корпусі миючою системою, системою водоочистки і рециркуляції води і засобами для здійснення в'їзду і/або виїзду автотранспорту з корпусу, відповідно до корисної моделі, каркас виконаний збірно-розбірним з елементами, що 47357 4 мають стикувальні вузли для установки стінних і стельових панелей, які виконані суцільними і/або набірними, що складаються з окремих частин, оздоблених на периферії стикувальними вузлами для з'єднання між собою і з елементами каркаса. Стикувальні вузли каркаса виконані у вигляді П-подібних жолобів. Каркас виконаний з трубчастих і/або стрижньових елементів. Окремі частини панелей з'єднані між собою і із стикувальними вузлами елементів каркаса по схемі шпилька-паз. Каркас встановлений на несучій металоконструкції у вигляді естакади для здійснення в'їзду і/або виїзду автотранспорту з корпусу. Елементи каркаса з'єднані між собою за допомогою болтових з'єднань. Стінні і стельові панелі виконані у вигляді «сендвіч» панелей, що складаються з шарів пенополістирола і мінеральної вати. Детальніше суть корисної моделі пояснюється кресленням, на Фіг.1 якого зображений схематично загальний вигляд запропонованої мийки, вигляд збоку, на Фіг.2 - вигляд по А на Фіг.1, на Фіг.3 - вигляд по В на Фіг.2, на Фіг.4 - перетин по С-С на Фіг.2, на Фіг.5 - перетин по D-D на Фіг.2. У приведеному далі докладному описі зроблені посилання на прикладені фігури, які демонструють певний ілюстративний приклад виконання мийки для автотранспорту, у вигляді якої корисна модель може бути здійснена на практиці. Цей варіант описаний достатньо детально, щоб фахівці в цій галузі могли використовувати модель, причому зрозуміло, що можуть бути використані і інші приклади і, що без відхилення від суті і об'єму корисної моделі, можуть бути виконані логічні і механічні зміни. Тому приведений далі докладний опис не слід розглядати як обмежуючий об'єм приведеної корисної моделі. Збірно-розбірна мийка для автотранспорту містить корпус 1 у вигляді збірно-розбірного каркаса, виконаного з трубчастих і/або стрижньових елементів 2 і призначеного для обшивки суцільними 3 і/або набірними 4 стінними і стельовими панелями. Елементи 2 каркаса з'єднані між собою за допомогою болтових з'єднань 5. Елементи 2 каркаса оздоблені стикувальними вузлами для установки стінних і стельових панелей, виконаними у вигляді П - подібних жолобів 6. Окремі частини 3 і 4 панелей з'єднані між собою і із стикувальними вузлами елементів 2 каркаса по схемі шпилька-паз (див. Фіг.4 і 5). Каркас встановлений на несучій металоконструкції у вигляді естакади 7 для здійснення в'їзду і/або виїзду автотранспорту з корпусу 1. Стінні і стельові панелі виконані у вигляді «сендвіч» панелей, що складаються з шарів пенополістирола 8 і шарів мінеральної вати 9. У корпусі встановлена миюча система, система водоочистки і рециркуляції води (на кресленні не показані). Збірка автономної мийки для автотранспорту здійснюється таким чином. У заводських умовах окремо виготовляють елементи 2 каркаса, елементи несучої металоконструкції у вигляді естакади 7, стінні і стельові панелі миючу систему, систему водоочистки і рециркуляції води з насосним устат 5 куванням і джерелом електроживлення. Далі виготовлені елементи і панелі вантажаться на автотранспорт і транспортуються до місця експлуатації. На підготовленій або просто вирівняній ділянці ґрунту спочатку збирають несучу металоконструкцію у вигляді естакади 7. Потім на естакаді 7 за допомогою болтових з'єднань збирають каркас корпусу і одночасно встановлюють стінні і стельові панелі так, щоб окремі частини панелей були з'єднані між собою і із стикувальними вузлами елементів каркаса по схемі шпилька-паз щільно без зазорів. Для цього один з чотирьох елементів каркаса кожного чотирикутника, що охоплює суцільну або набірну стінну або стельову панель, встановлюють тільки після розміщення в чотирикутнику (сформованому з трьох елементів) всіх відповідних панелей або частин панелей і цим забезпечують щільність з'єднання П-подібних жолобів з панелями. При необхідності замість однієї або декількох частин панелей можуть бути встановлені вікна. Комплектують миючою системою, системою водоочистки і рециркуляції води, джерелом електроживлення, освітленням. Навішують 47357 6 ворота для в'їзду автомобіля. При необхідності мийку оснащують вентиляцією, батареями опалювання, металопластиковими вікнами і дверима. Конструкція автономної збірно-розбірної мийки для транспортних засобів, що заявляється, забезпечує автономність роботи з дотриманням всіх вимог екологічної безпеки, дозволяє підвищити мобільність і економічну ефективність як за рахунок зниження витрат на її транспортування без застосування додаткових механізмів, так і за рахунок мінімізації праце- і матеріальних витрат на її монтаж і демонтаж. Хоча в цьому описі представлений і охарактеризований певний приклад мийки, фахівці в цій галузі зможуть встановити, що яка-небудь подібна компоновка мийки, яка дозволить досягти тієї ж мети, може замінити конкретний показаний приклад. Передбачається, що така можливість застосування охоплює деякі удосконалення або приклади згідно запропонованої корисної моделі. Так, всі стінні і/або стельові панелі можуть бути виконані суцільними, або всі набірними. 7 Комп’ютерна верстка А. Крижанівський 47357 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
