Робоча камера машини для відділення бавовняного волокна від насінь

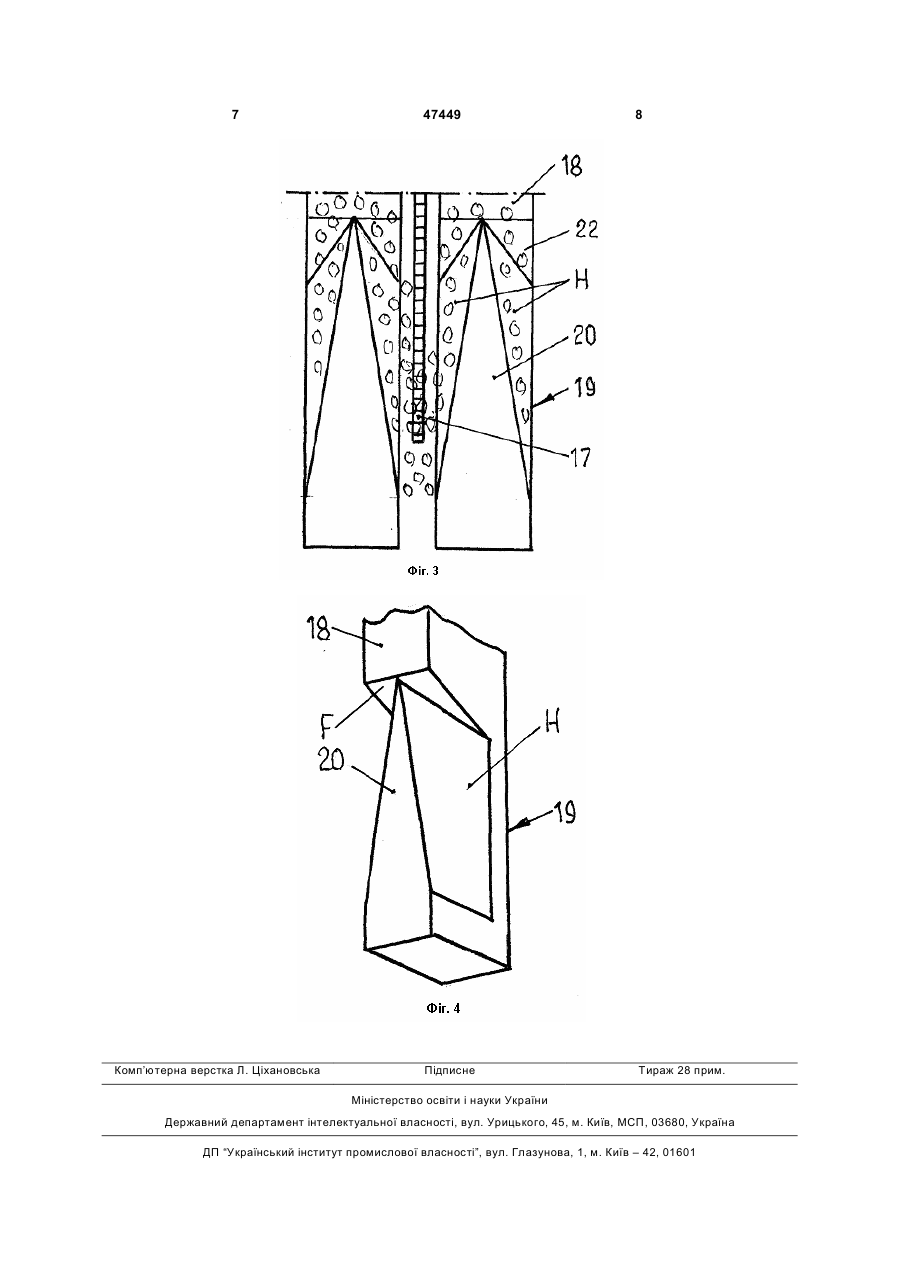

1. Робоча камера машини для відділення бавовняного волокна від насінь, що містить закріплені на щоковинах лобовий брус, до якого знизу прикріплена колосникова решітка, а проти неї закріплені передній фартух і з'єднаний з насінною гребінкою нижній фартух, що утворюють робочий 3 що на колосниках під насінною гребінкою утворені або прикріплені роздільники потоку насінь, що переміщаються по колосниках. Кожний колосник виконаний у вигляді, направленого вершиною убік, клина, утвореного площинами, нахиленими від середини верхньої до нижньої грані і його кінцю. Зазначені ознаки необхідні й достатні для здійснення корисної моделі й досягнення технічного результату. Особливістю корисної моделі є також те, що поверхня кожного колосника, що примикає до вершини клина, утворена площиною, нахиленої під кутом долілиць убік роздільника потоку насінь. Ця ознака є факультативною, тому що створює другорядний технічний результат і може бути утворений площиною, перпендикулярної колоснику. Причинно-наслідковий зв'язок нових ознак і технічного результату, що досягається, полягає в наступному: утворення або закріплення на кінцях колосників роздільників потоку насінь, кожний з яких виконаний у вигляді, спрямованого вершиною убік робочого простору камери, клина дозволило розділяти, потік насінь, що переміщається по колосниках, убік зубчастих дисків; утворення клина роздільника потоку насінь площинами, нахиленими від середини верхньої до нижньої грані і його кінцю, забезпечило переміщення насінь, що скачуються по колосниках, до бічної поверхні зубчастих дисків і переміщають їх до контакту із зубами зубчастих дисків. Це дозволило захоплювати зубчастими дисками опушені насіння й повторно подавати їх у камеру щоб відділяти волокна, що підвищило якість насінь і вихід прядильних волокон; утворення поверхні кожного колосника, пов'язаною з вершиною клина, площиною, нахиленої під кутом долілиць убік роздільника потоку насінь, дозволило поліпшити їхній схід на роздільник. На Фіг.1 зображена робоча камера машини для відділення бавовняного волокна від насінь, поперечний розріз; Фіг.2 - вид А на Фіг.1, показаний фрагмент колосникової решітки; Фіг.3 - місце Б на Фіг.2, показані роздільники потоку насінь; Фіг.4 вид в аксонометрії роздільника потоку насінь. Робоча камера складається з щоковин 1, на яких закріплений лобовий брус 2 з колосниковою решіткою 3 і нижнім брусом 4, напроти яких, закріплені передній 5 і нижній 6 фартухи. Внутрішня стінка 7 лобового бруса 2, верхня ділянка 8 колосникової решітки 3 і внутрішні стінки 9 і 10 відповідно переднього 5 і нижнього 6 фартухів виконані у 47449 4 вигляді дуг окружностей, що утворять робочий простір 11 камери. Зверху камери утворене живильне вікно 12, а знизу випускний канал 13 над яким на шарнірі 14 установлена поворотна насінна гребінка 15. Через колосники 18 решітки 3 у робочий простір 11 камери входять зубчасті диски 16 циліндра 17. На кінцях кожного колосника 18 під насінною гребінкою 15 утворений або прикріплений роздільник 19 потоку насінь, виконаний у вигляді, направленого вершиною убік робочого простору 11 камери, клина 20, утвореного площинами Н, нахиленими від середини верхньої до нижньої грані й кінця роздільника. Поверхня кожного колосника 18, що примикає до вершини клина 20 утворена площиною F, нахиленої під кутом долілиць убік його кінця. Працює камера в такий спосіб. Через вікно 12 у робочий простір 11 камери подають розпушену бавовну-сирець, що надходить на, закріплену на шарнірі 14 поворотну гребінку 15. Із гребінки 15 бавовна - сирець захоплюють зубчасті диски 16 циліндра 17, переміщають по радіусній поверхні внутрішньої стінки 7 лобового бруса 2 і загортають у сирцевий валик 21 на внутрішніх стінках 9 і 10 переднього 5 і нижнього 6 фартухів. Одночасно зубчасті диски 16 відривають від насінь 22 волокна, які через зазори колосників 18 верхньої ділянки 8 колосникових ґрат 3 виносяться з робочого простору 11 камери. У виді різниці швидкостей на нижньому фартуху 6 і зубчастих дисках 16, що входять у випускний канал 13, сирцевий валик у насінної гребінки 15 розріджується. Це створює умови для виходу насінь 22, звільнених від волокон, а також, частини насінь 23 із залишками волокон з камери через зазор 24 між кінцем гребінки 15 і поверхнею колосникової решітки 3 у випускний канал 13. При цьому клин 20 роздільника 19 розділяє потік насінь 22 і 23, що переміщається по колосниках 18 під гребінкою 15 убік зубчастих дисків 16. Площини Н кожного роздільника відсувають насіння 22 і 23 до бічних поверхонь зубчастих дисків 16, які захоплюють і переміщають їх до контакту із зубами зазначених зубчастих дисків. Опушені насіння 23 піднімаються в робочу камеру, де виділяються з них волокна і надходять у сирцевий валик. Застосування корисної моделі дозволило підвищити якість насінь, за рахунок переміщення опушених насінь із колосникової решітки у робочу камеру для видалення з них волокон, і збільшити вихід прядильного волокна. 5 47449 6 7 Комп’ютерна верстка Л. Ціхановська 47449 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
