Камера осідання волокна

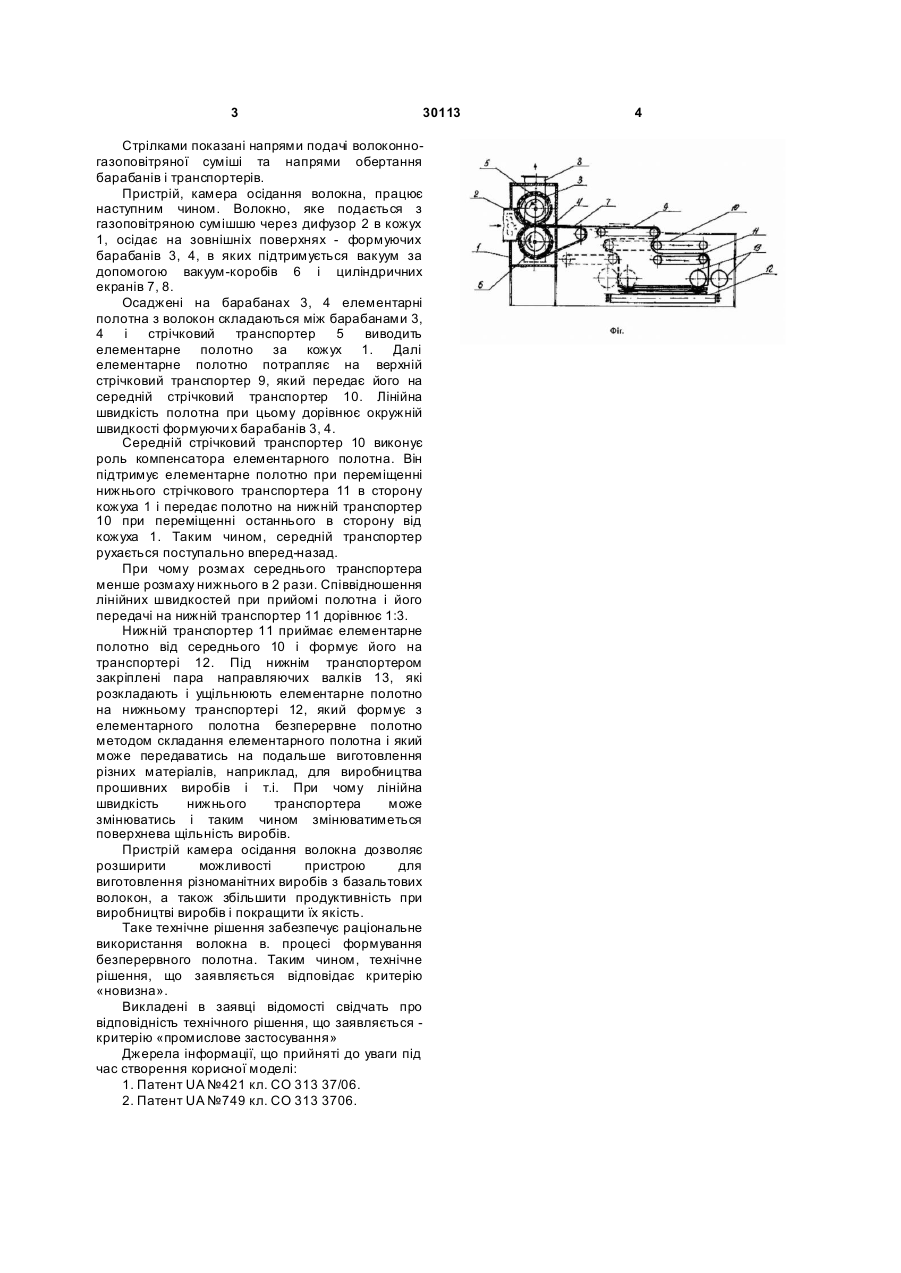

Камера осідання волокна, що містить кожух з дифузором для подачі волокноповітряної суміші, перфоровані барабани, що обертаються, з розміщеними в них циліндровими екранами з отворами на боці, оберненому до дифузора, відсмоктувальні короби, що сполучаються з порожнинами перфорованих барабанів, один з яких оснащений перфорованим стрічковим транспортером, і намотувальний вал, яка відрізняє ться тим, що намотувальний вал 3 30113 Стрілками показані напрями подачі волоконногазоповітряної суміші та напрями обертання барабанів і транспортерів. Пристрій, камера осідання волокна, працює наступним чином. Волокно, яке подається з газоповітряною сумішшю через дифузор 2 в кожух 1, осідає на зовнішніх поверхнях - формуючих барабанів 3, 4, в яких підтримується вакуум за допомогою вакуум-коробів 6 і циліндричних екранів 7, 8. Осаджені на барабанах 3, 4 елементарні полотна з волокон складаються між барабанами 3, 4 і стрічковий транспортер 5 виводить елементарне полотно за кожух 1. Далі елементарне полотно потрапляє на верхній стрічковий транспортер 9, який передає його на середній стрічковий транспортер 10. Лінійна швидкість полотна при цьому дорівнює окружній швидкості формуючи х барабанів 3, 4. Середній стрічковий транспортер 10 виконує роль компенсатора елементарного полотна. Він підтримує елементарне полотно при переміщенні нижнього стрічкового транспортера 11 в сторону кожуха 1 і передає полотно на нижній транспортер 10 при переміщенні останнього в сторону від кожуха 1. Таким чином, середній транспортер рухається поступально вперед-назад. При чому розмах середнього транспортера менше розмаху нижнього в 2 рази. Співвідношення лінійних швидкостей при прийомі полотна і його передачі на нижній транспортер 11 дорівнює 1:3. Нижній транспортер 11 приймає елементарне полотно від середнього 10 і формує його на транспортері 12. Під нижнім транспортером закріплені пара направляючих валків 13, які розкладають і ущільнюють елементарне полотно на нижньому транспортері 12, який формує з елементарного полотна безперервне полотно методом складання елементарного полотна і який може передаватись на подальше виготовлення різних матеріалів, наприклад, для виробництва прошивних виробів і т.і. При чому лінійна швидкість нижнього транспортера може змінюватись і таким чином змінюватиметься поверхнева щільність виробів. Пристрій камера осідання волокна дозволяє розширити можливості пристрою для виготовлення різноманітних виробів з базальтових волокон, а також збільшити продуктивність при виробництві виробів і покращити їх якість. Таке технічне рішення забезпечує раціональне використання волокна в. процесі формування безперервного полотна. Таким чином, технічне рішення, що заявляється відповідає критерію «новизна». Викладені в заявці відомості свідчать про відповідність технічного рішення, що заявляється критерію «промислове застосування» Джерела інформації, що прийняті до уваги під час створення корисної моделі: 1. Патент UA №421 кл. СO 313 37/06. 2. Патент UA №749 кл. CO 313 3706. 4
