Завантажувальний пристрій для доменної печі

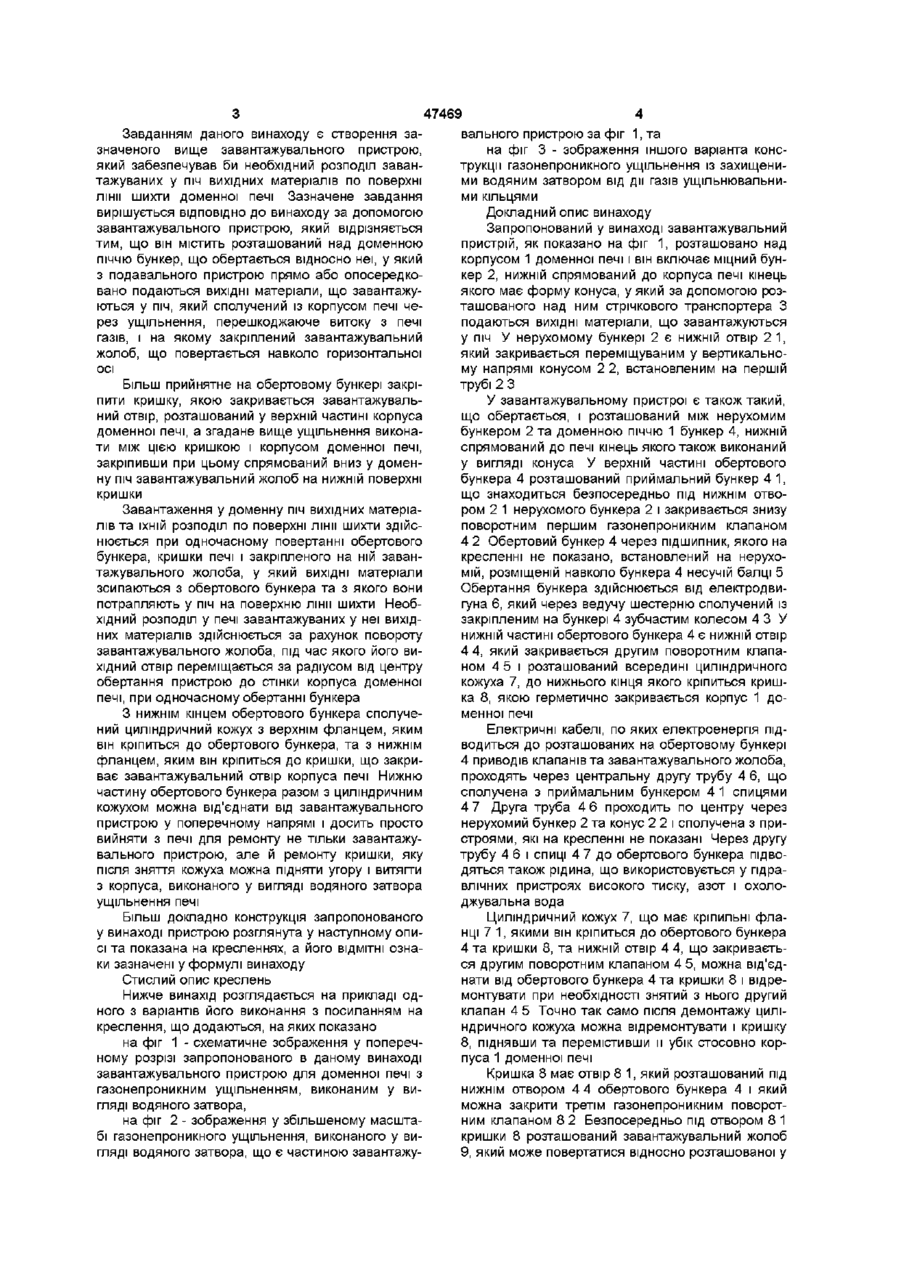

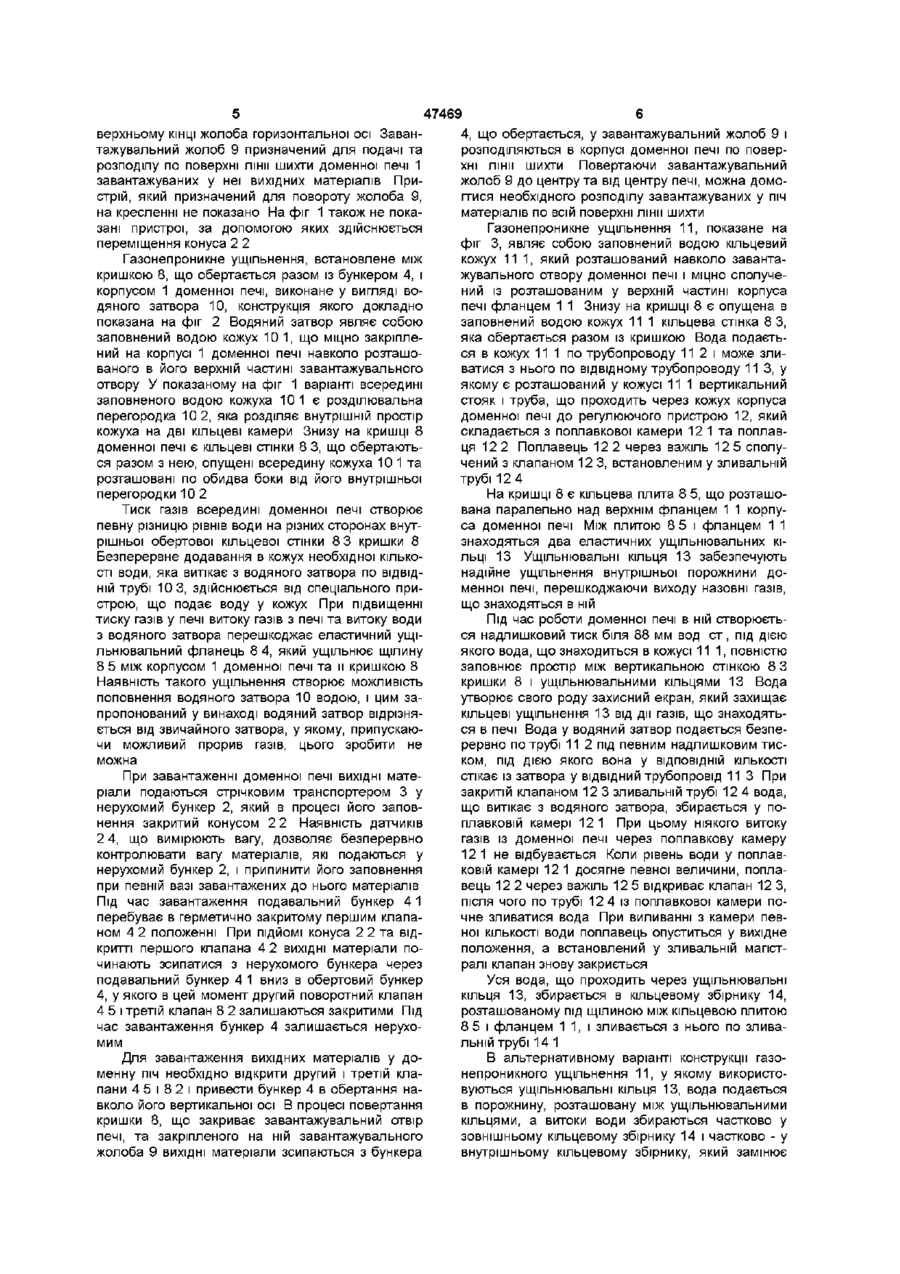

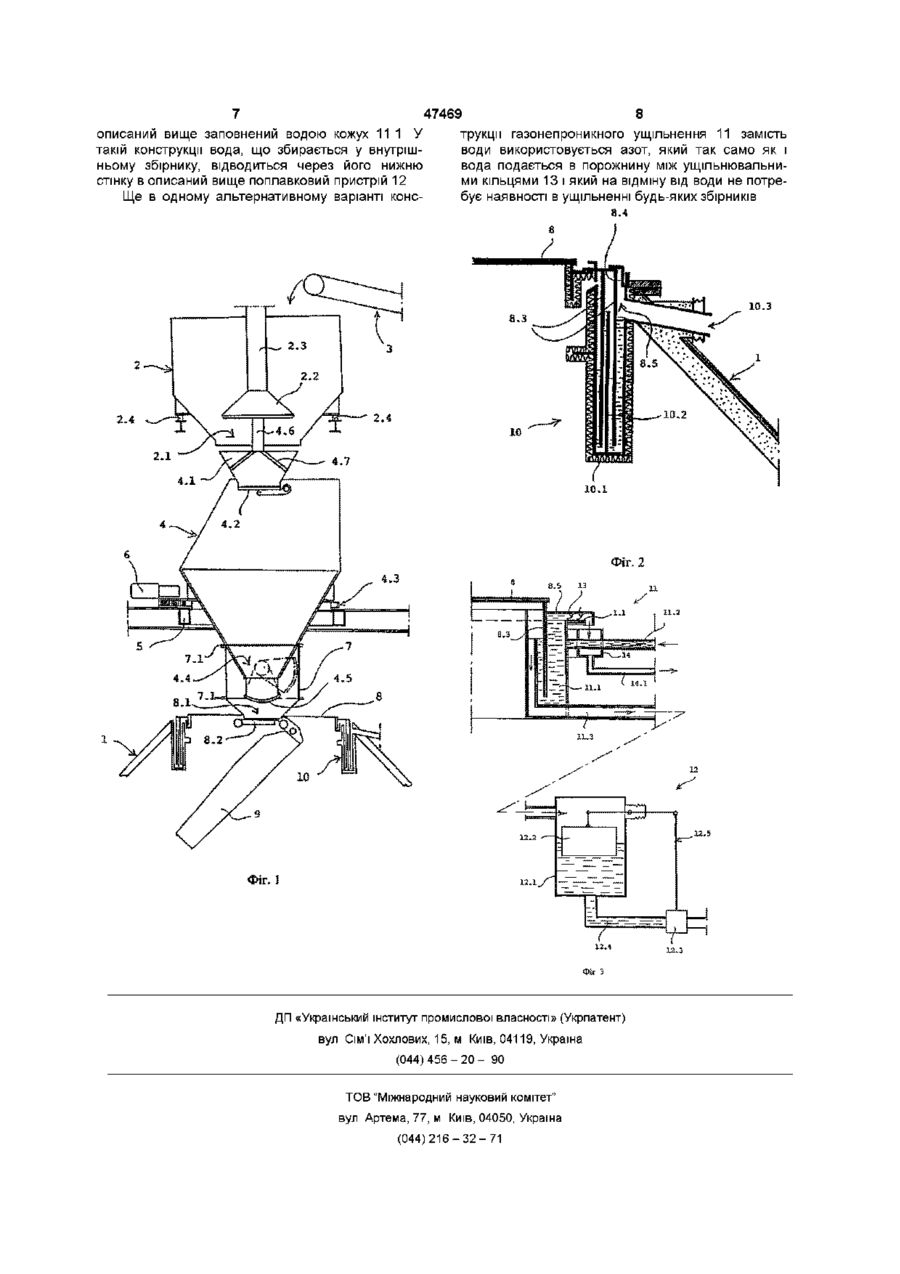

1 Завантажувальний пристрій для доменної печі з корпусом, у верхній частині якого розташований отвір, що закривається, який містить нерухомий бункер з нижнім отвором, що закривається, у який за допомогою подавального пристрою подаються ВИХІДНІ матеріали, який відрізняється тим, що в ньому є обертовий бункер із нижнім отвором, що закривається, який розташований між отвором доменної печі і нерухомим бункером та до якого кріпиться кришка, що закриває завантажувальний отвір корпуса доменної печі, ущільнення, що перешкоджає витоку газів з доменної печі і розташоване між кришкою та корпусом доменної печі, і завантажувальний жолоб, який із можливістю повороту навколо горизонтальної осі закріплений на обертовому бункері і спрямований вниз у доменну піч 2 Пристрій за п 1, який відрізняється тим, що ущільнення виконане у вигляді водяного затвора 3 Пристрій за п 2, який відрізняється тим, що водяний затвор містить щонайменше один еластичний ущільнювальний фланець, який розташований у ЩІЛИНІ між корпусом доменної печі і її кри Даний винахід відноситься до завантажувального пристрою для доменної печі, у якій є корпус із розташованим в його верхній частині завантажувальним отвором і подавальний пристрій, призначений для подачі у піч вихідних матеріалів Запро шкою і який перешкоджає витоку газів із доменної печі та води, що знаходиться у водяному затворі 4 Пристрій за п 3, який відрізняється тим, що водяний затвор містить один або декілька ущільнювальних кілець, які одною стороною упираються в кришку, а іншою - у кільцевий фланець корпуса доменної печі 5 Пристрій за пп 2-4, який відрізняється тим, що обертовий бункер сполучений із кришкою в основному через циліндричний кожух, у нижній частині якого розташований ущільнювальний клапан, що ВІДДІЛЯЄ бункер від доменної печі, при цьому самий обертовий бункер закривається знизу клапаном, розташованим всередині циліндричного кожуха і використовуваним для випорожнення обертового бункера, та тим, що циліндричний кожух має верхній і нижній кріпильні фланці, якими він кріпиться ВІДПОВІДНО до обертового бункера і кришки з можливістю від'єднання кожуха разом з його клапаном від завантажувального пристрою 6 Пристрій за пп 1-5, який відрізняється тим, що нижній повернений до обертового бункера отвір нерухомого бункера закривається переміщуваним у вертикальному напрямі конусом, встановленим на вертикальному першому елементі, що має форму труби 7 Пристрій за п 6, який відрізняється тим, що всередині першого вертикального елемента, що має форму труби, розташований другий вертикальний елемент, що має форму труби, який сполучений з обертовим бункером одним або декількома сполучними елементами і через який до обертового бункера проходять електричні кабелі та ІНШІ аналогічні засоби 8 Пристрій за пп 1-7, який відрізняється тим, що у верхній частині обертового бункера є газонепроникний клапан, який розташований під нижнім отвором нерухомого бункера понований у винаході завантажувальний пристрій складається з одного або декількох бункерів, що заповнюються вихідними матеріалами, через які подавальний пристрій з'єднується з доменною піччю О (О 47469 вального пристрою за фіг 1, та на фіг 3 - зображення іншого варіанта конструкції газонепроникного ущільнення із захищеними водяним затвором від дії газів ущільнювальними кільцями Докладний опис винаходу Запропонований у винаході завантажувальний пристрій, як показано на фіг 1, розташовано над корпусом 1 доменної печі і він включає міцний бункер 2, нижній спрямований до корпуса печі кінець якого має форму конуса, у який за допомогою розташованого над ним стрічкового транспортера З подаються ВИХІДНІ матеріали, що завантажуються у піч У нерухомому бункері 2 є нижній отвір 2 1, який закривається переміщуваним у вертикальному напрямі конусом 2 2, встановленим на першій трубі 2 З Більш прийнятне на обертовому бункері закріпити кришку, якою закривається завантажувальУ завантажувальному пристрої є також такий, ний отвір, розташований у верхній частині корпуса що обертається, і розташований між нерухомим доменної печі, а згадане вище ущільнення виконабункером 2 та доменною піччю 1 бункер 4, нижній ти між цією кришкою і корпусом доменної печі, спрямований до печі кінець якого також виконаний закріпивши при цьому спрямований вниз у домену вигляді конуса У верхній частині обертового ну піч завантажувальний жолоб на нижній поверхні бункера 4 розташований приймальний бункер 4 1, кришки що знаходиться безпосередньо під нижнім отвором 2 1 нерухомого бункера 2 і закривається знизу Завантаження у доменну піч вихідних матеріаповоротним першим газонепроникним клапаном лів та їхній розподіл по поверхні лінії шихти здійс4 2 Обертовий бункер 4 через підшипник, якого на нюється при одночасному повертанні обертового кресленні не показано, встановлений на нерухобункера, кришки печі і закріпленого на ній заванмій, розміщеній навколо бункера 4 несучій балці 5 тажувального жолоба, у який ВИХІДНІ матеріали Обертання бункера здійснюється від електродвизсипаються з обертового бункера та з якого вони гуна 6, який через ведучу шестерню сполучений із потрапляють у піч на поверхню лінії шихти Необзакріпленим на бункері 4 зубчастим колесом 4 З У хідний розподіл у печі завантажуваних у неї вихіднижній частині обертового бункера 4 є нижній отвір них матеріалів здійснюється за рахунок повороту 4 4, який закривається другим поворотним клапазавантажувального жолоба, під час якого його вином 4 5 і розташований всередині циліндричного хідний отвір переміщається за радіусом від центру кожуха 7, до нижнього кінця якого кріпиться кришобертання пристрою до стінки корпуса доменної ка 8, якою герметично закривається корпус 1 допечі, при одночасному обертанні бункера менної печі З нижнім кінцем обертового бункера сполучений циліндричний кожух з верхнім фланцем, яким Електричні кабелі, по яких електроенергія підвін кріпиться до обертового бункера, та з нижнім водиться до розташованих на обертовому бункері фланцем, яким він кріпиться до кришки, що закри4 приводів клапанів та завантажувального жолоба, ває завантажувальний отвір корпуса печі Нижню проходять через центральну другу трубу 4 6, що частину обертового бункера разом з циліндричним сполучена з приймальним бункером 4 1 спицями кожухом можна від'єднати від завантажувального 4 7 Друга труба 4 6 проходить по центру через пристрою у поперечному напрямі і досить просто нерухомий бункер 2 та конус 2 2 і сполучена з привийняти з печі для ремонту не тільки завантажустроями, які на кресленні не показані Через другу вального пристрою, але й ремонту кришки, яку трубу 4 6 і спиці 4 7 до обертового бункера підвопісля зняття кожуха можна підняти угору і витягти дяться також рідина, що використовується у гідраз корпуса, виконаного у вигляді водяного затвора влічних пристроях високого тиску, азот і охолоущільнення печі джувальна вода Більш докладно конструкція запропонованого Циліндричний кожух 7, що має кріпильні флау винаході пристрою розглянута у наступному опинці 7 1, якими він кріпиться до обертового бункера сі та показана на кресленнях, а його ВІДМІТНІ озна4 та кришки 8, та нижній отвір 4 4, що закриваєтьки зазначені у формулі винаходу ся другим поворотним клапаном 4 5, можна від'єднати від обертового бункера 4 та кришки 8 і відреСтислий опис креслень монтувати при необхідності знятий з нього другий Нижче винахід розглядається на прикладі одклапан 4 5 Точно так само після демонтажу циліного з варіантів його виконання з посиланням на ндричного кожуха можна відремонтувати і кришку креслення, що додаються, на яких показано на фіг 1 - схематичне зображення у попереч8, піднявши та перемістивши и убік стосовно корному розрізі запропонованого в даному винаході пуса 1 доменної печі завантажувального пристрою для доменної печі з Кришка 8 має отвір 8 1, який розташований під газонепроникним ущільненням, виконаним у винижнім отвором 4 4 обертового бункера 4 і який гляді водяного затвора, можна закрити третім газонепроникним поворотним клапаном 8 2 Безпосередньо під отвором 8 1 на фіг 2 - зображення у збільшеному масштакришки 8 розташований завантажувальний жолоб бі газонепроникного ущільнення, виконаного у вигляді водяного затвора, що є частиною завантажу9, який може повертатися відносно розташованої у Завданням даного винаходу є створення зазначеного вище завантажувального пристрою, який забезпечував би необхідний розподіл завантажуваних у піч вихідних матеріалів по поверхні лінії шихти доменної печі Зазначене завдання вирішується ВІДПОВІДНО до винаходу за допомогою завантажувального пристрою, який відрізняється тим, що він містить розташований над доменною піччю бункер, що обертається відносно неї, у який з подавального пристрою прямо або опосередковано подаються ВИХІДНІ матеріали, що завантажуються у піч, який сполучений із корпусом печі через ущільнення, перешкоджаюче витоку з печі газів, і на якому закріплений завантажувальний жолоб, що повертається навколо горизонтальної осі 47469 верхньому КІНЦІ жолоба горизонтальної осі Завантажувальний жолоб 9 призначений для подачі та розподілу по поверхні лінії шихти доменної печі 1 завантажуваних у неї вихідних матеріалів Пристрій, який призначений для повороту жолоба 9, на кресленні не показано На фіг 1 також не показані пристрої, за допомогою яких здійснюється переміщення конуса 2 2 Газонепроникне ущільнення, встановлене між кришкою 8, що обертається разом із бункером 4, і корпусом 1 доменної печі, виконане у вигляді водяного затвора 10, конструкція якого докладно показана на фіг 2 Водяний затвор являє собою заповнений водою кожух 10 1, що міцно закріплений на корпусі 1 доменної печі навколо розташованого в його верхній частині завантажувального отвору У показаному на фіг 1 варіанті всередині заповненого водою кожуха 10 1 є розділювальна перегородка 10 2, яка розділяє внутрішній простір кожуха на дві кільцеві камери Знизу на кришці 8 доменної печі є кільцеві стінки 8 3, що обертаються разом з нею, опущені всередину кожуха 10 1 та розташовані по обидва боки від його внутрішньої перегородки 10 2 Тиск газів всередині доменної печі створює певну різницю рівнів води на різних сторонах внутрішньої обертової кільцевої стінки 8 3 кришки 8 Безперервне додавання в кожух необхідної КІЛЬКОСТІ води, яка витікає з водяного затвора по ВІДВІДНІЙ трубі 10 3, здійснюється від спеціального пристрою, що подає воду у кожух При підвищенні тиску газів у печі витоку газів з печі та витоку води 3 водяного затвора перешкоджає еластичний ущільнювальний фланець 8 4, який ущільнює щілину 8 5 між корпусом 1 доменної печі та и кришкою 8 Наявність такого ущільнення створює можливість поповнення водяного затвора 10 водою, і цим запропонований у винаході водяний затвор відрізняється від звичайного затвора, у якому, припускаючи можливий прорив газів, цього зробити не можна При завантаженні доменної печі ВИХІДНІ матеріали подаються стрічковим транспортером 3 у нерухомий бункер 2, який в процесі його заповнення закритий конусом 2 2 Наявність датчиків 2 4, що вимірюють вагу, дозволяє безперервно контролювати вагу матеріалів, які подаються у нерухомий бункер 2, і припинити його заповнення при певній вазі завантажених до нього матеріалів Під час завантаження подавальний бункер 4 1 перебуває в герметично закритому першим клапаном 4 2 положенні При ПІДЙОМІ конуса 2 2 та відкритті першого клапана 4 2 ВИХІДНІ матеріали починають зсипатися з нерухомого бункера через подавальний бункер 4 1 вниз в обертовий бункер 4, у якого в цей момент другий поворотний клапан 4 5 і третій клапан 8 2 залишаються закритими Під час завантаження бункер 4 залишається нерухомим Для завантаження вихідних матеріалів у доменну піч необхідно відкрити другий і третій клапани 4 5 і 8 2 і привести бункер 4 в обертання навколо його вертикальної осі В процесі повертання кришки 8, що закриває завантажувальний отвір печі, та закріпленого на ній завантажувального жолоба 9 ВИХІДНІ матеріали зсипаються з бункера 4, що обертається, у завантажувальний жолоб 9 і розподіляються в корпусі доменної печі по поверхні лінії шихти Повертаючи завантажувальний жолоб 9 до центру та від центру печі, можна домогтися необхідного розподілу завантажуваних у піч матеріалів по всій поверхні лінії шихти Газонепроникне ущільнення 1 1 , показане на фіг 3, являє собою заповнений водою кільцевий кожух 1 1 1 , який розташований навколо завантажувального отвору доменної печі і міцно сполучений із розташованим у верхній частині корпуса печі фланцем 1 1 Знизу на кришці 8 є опущена в заповнений водою кожух 1 1 1 кільцева стінка 8 3, яка обертається разом із кришкою Вода подається в кожух 11 1 по трубопроводу 11 2 і може зливатися з нього по відвідному трубопроводу 11 3, у якому є розташований у кожусі 1 1 1 вертикальний стояк і труба, що проходить через кожух корпуса доменної печі до регулюючого пристрою 12, який складається з поплавкової камери 12 1 та поплавця 12 2 Поплавець 12 2 через важіль 12 5 сполучений з клапаном 12 3, встановленим у зливальній трубі 12 4 На кришці 8 є кільцева плита 8 5, що розташована паралельно над верхнім фланцем 1 1 корпуса доменної печі Між ПЛИТОЮ 8 5 і фланцем 1 1 знаходяться два еластичних ущільнювальних КІЛЬЦІ 13 Ущільнювальні кільця 13 забезпечують надійне ущільнення внутрішньої порожнини доменної печі, перешкоджаючи виходу назовні газів, що знаходяться в ній Під час роботи доменної печі в ній створюється надлишковий тиск біля 88 мм вод ст , під дією якого вода, що знаходиться в кожусі 1 1 1 , повністю заповнює простір між вертикальною стінкою 8 З кришки 8 і ущільнювальними кільцями 13 Вода утворює свого роду захисний екран, який захищає кільцеві ущільнення 13 від дії газів, що знаходяться в печі Вода у водяний затвор подається безперервно по трубі 11 2 під певним надлишковим тиском, під дією якого вона у ВІДПОВІДНІЙ КІЛЬКОСТІ стікає із затвора у ВІДВІДНИЙ трубопровід 1 1 3 При закритій клапаном 12 3 зливальній трубі 12 4 вода, що витікає з водяного затвора, збирається у поплавковій камері 12 1 При цьому ніякого витоку газів із доменної печі через поплавкову камеру 12 1 не відбувається Коли рівень води у поплавковій камері 12 1 досягне певної величини, поплавець 12 2 через важіль 12 5 відкриває клапан 12 З, після чого по трубі 12 4 із поплавкової камери почне зливатися вода При виливанні з камери певної КІЛЬКОСТІ води поплавець опуститься у вихідне положення, а встановлений у зливальній магістралі клапан знову закриється Уся вода, що проходить через ущільнювальні кільця 13, збирається в кільцевому збірнику 14, розташованому під щілиною між кільцевою плитою 8 5 і фланцем 1 1, і зливається з нього по зливальній трубі 14 1 В альтернативному варіанті конструкції газонепроникного ущільнення 1 1 , у якому використовуються ущільнювальні кільця 13, вода подається в порожнину, розташовану між ущільнювальними кільцями, а витоки води збираються частково у зовнішньому кільцевому збірнику 14 і частково - у внутрішньому кільцевому збірнику, який замінює описаний вище заповнений водою кожух 111 У такій конструкції вода, що збирається у внутрішньому збірнику, відводиться через його нижню стінку в описаний вище поплавковий пристрій 12 Ще в одному альтернативному варіанті конс 47469 8 трукцм газонепроникного ущільнення 11 замість води використовується азот, який так само як і вода подається в порожнину між ущільнювальними кільцями 13 і який на відміну від води не потребує наявності в ущільненні будь-яких збірників 10.3 2.4 10 _^—-—'
