Ампула як приладдя шприца

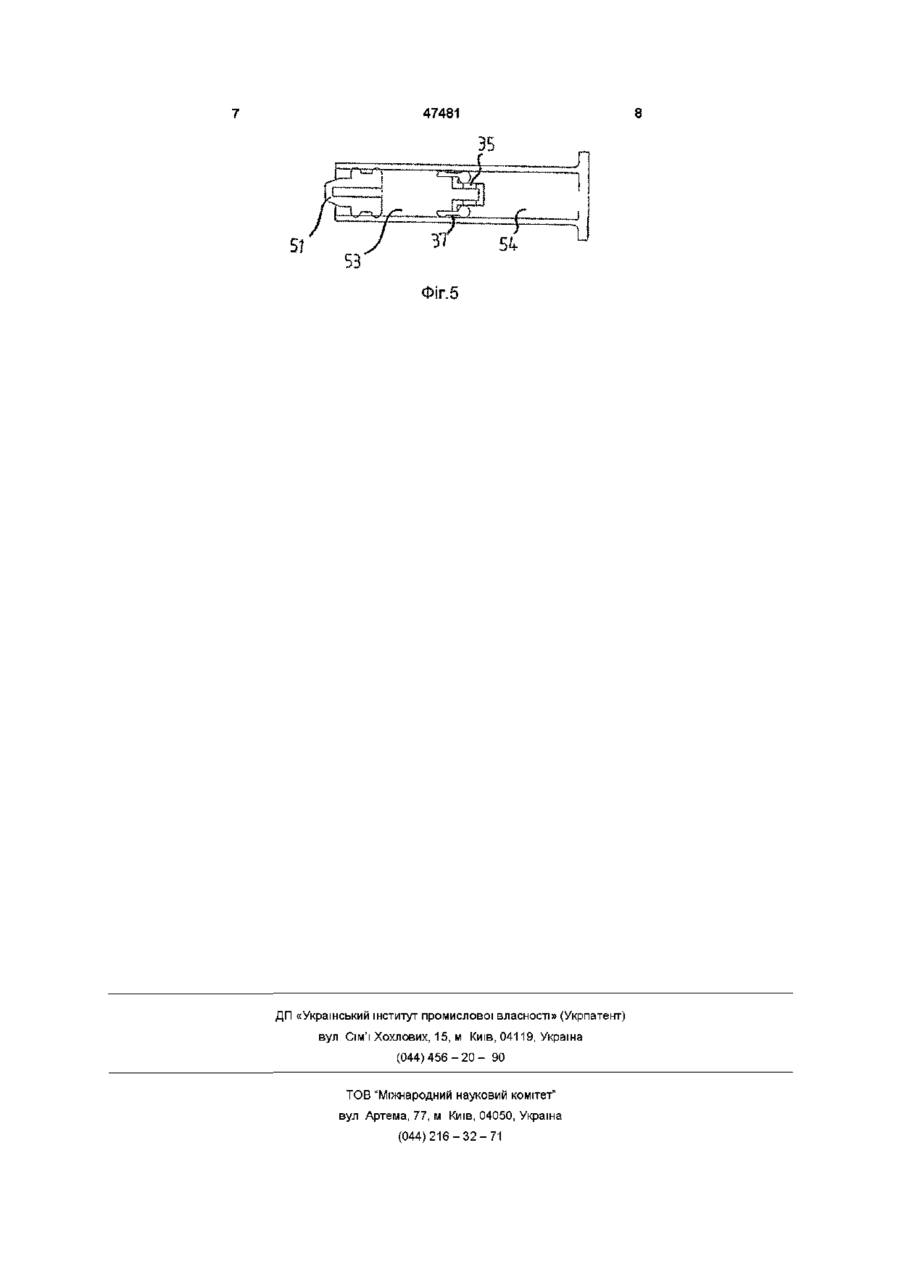

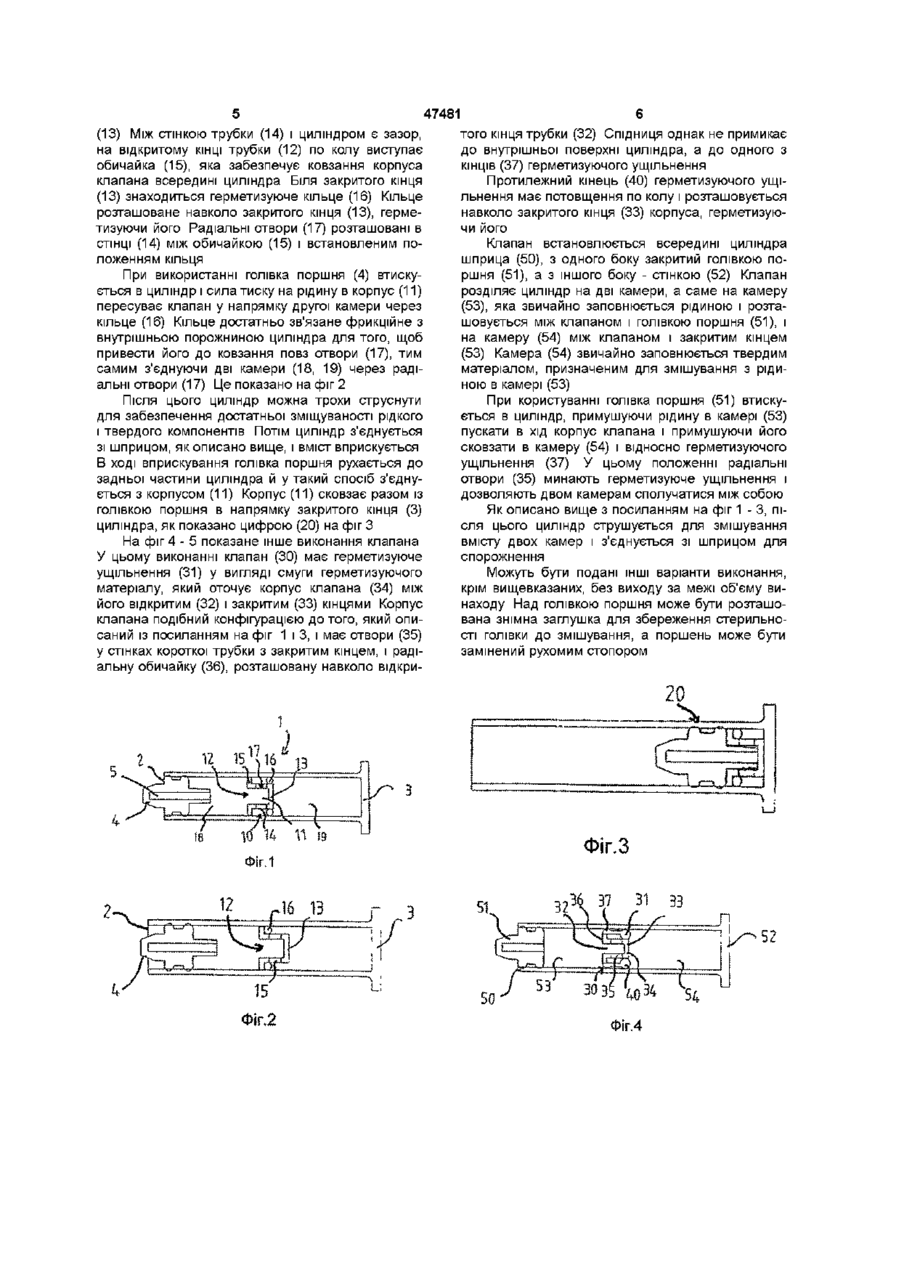

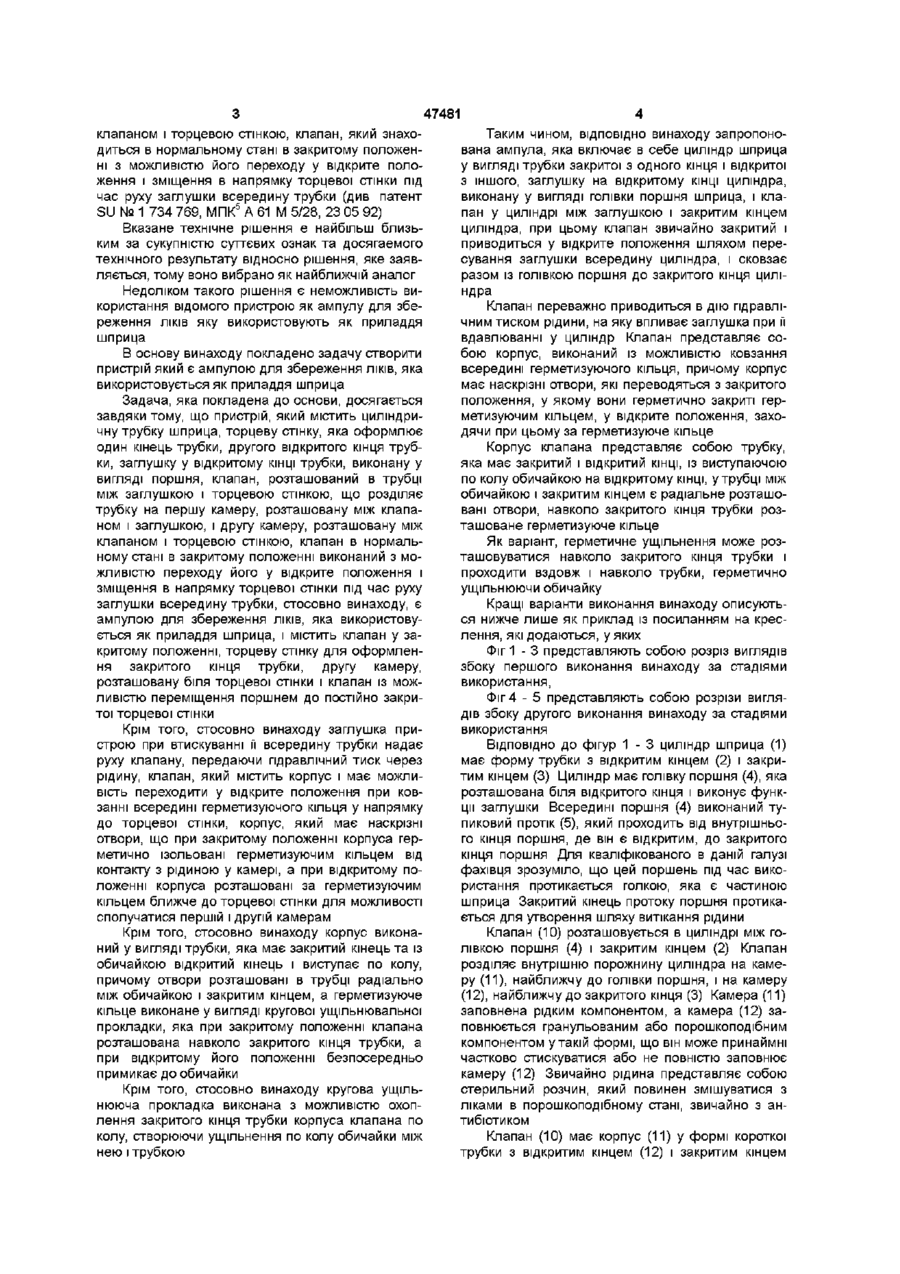

1 Пристрій, який містить циліндричну трубку шприца (1), торцеву стінку (3), яка оформлює один кінець трубки (1), другого відкритого кінця трубки (2), заглушку (4) у відкритому КІНЦІ трубки (2), виконану у вигляді поршня (4), клапан (10), розташований в трубці (1) між заглушкою (4) і торцевою стінкою (3), що розділяє трубку на першу камеру (18), розташовану між клапаном (10) і заглушкою (4), і другу камеру (19), розташовану між клапаном (10) і торцевою стінкою (3), клапан (10) в нормальному стані в закритому положенні виконаний з можливістю переходу його у відкрите положення і зміщення в напрямку торцевої стінки (3) під час руху заглушки (4) всередину трубки (1), який відрізняється тим, що він є ампулою для збереження ЛІКІВ, яка використовується як приладдя шприца, і містить клапан у закритому положенні, торцеву стінку для оформлення закритого кінця трубки, другу камеру (19), розташовану біля торцевої стінки (3) і клапан (10) із можливостю пере міщення поршнем (4) до постійно закритої торцевої стінки (3) 2 Пристрій за п 1, який відрізняється тим, що заглушка (4) при втискуванні и всередину трубки (I) надає руху клапану (10), передаючи гідравлічний тиск через рідину, клапан, який містить корпус (II) і має можливість переходити у відкрите положення при ковзанні всередині герметизуючого кільця (16) у напрямку до торцевої стінки (3), корпус, який має наскрізні отвори (17), що при закритому положенні корпуса (11) герметично ізольовані герметизуючим кільцем від контакту з рідиною у камері (19), а при відкритому положенні корпуса (11) розташовані за герметизуючим кільцем (16) ближче до торцевої стінки для можливості сполучатися першій і другій камерам (18,19) З Пристрій за п 2, який відрізняється тим, що корпус (11) виконаний у вигляді трубки, яка має закритий кінець (13) та із обічайкою (15) відкритий кінець (12) і виступає по колу, причому отвори (17) розташовані в трубці радіально між обічайкою (15) і закритим кінцем (13), а герметизуюче кільце (16) виконане у вигляді кругової ущільнювальної прокладки, яка при закритому положенні клапана розташована навколо закритого кінця трубки (13), а при відкритому його положенні безпосередньо примикає до обічайки (15) 4 Пристрій за п 3, який відрізняється тим, що кругова ущільнююча прокладка (16) виконана з можливістю охоплення закритого кінця трубки корпуса клапана по колу, створюючи ущільнення по колу обічайки (15) між нею і трубкою (1) Даний винахід стосується ампули для зберігання ЛІКІВ і мікстур, яка може бути використана як приладдя шприца Відоме використання циліндра шприца як контейнер, попередньо заправленого ліками Циліндри цього типу можуть переміщуватися відносно поршня, який всередині має протік для рідини Циліндри звичайно мають один отвір, герметично закритий знімною кришкою, і після видалення кришки одягаються відкритим кінцем на голівку поршня для використання (див , наприклад, патент ЕР № 0 581 523, МПК5 А 61 М 5/32, 28 07 92) Відомий пристрій, який містить циліндричну трубку шприца, торцеву стінку, яка оформлює один кінець трубки, другого відкритого кінця трубки, заглушку у відкритому КІНЦІ трубки, виконану у вигляді поршня, клапан, розташований в трубці між заглушкою і торцевою стінкою, що розділяє трубку на першу камеру, розташовану між клапаном і заглушкою, і другу камеру, розташовану між О 00 47481 клапаном і торцевою стінкою, клапан, який знаходиться в нормальному стані в закритому положенні з можливістю його переходу у відкрите положення і зміщення в напрямку торцевої стінки під час руху заглушки всередину трубки (див патент SU № 1 734 769, МПК5 А 61 М 5/28, 23 05 92) Вказане технічне рішення є найбільш близьким за сукупністю суттєвих ознак та досягаемого технічного результату відносно рішення, яке заявляється, тому воно вибрано як найближчій аналог Недоліком такого рішення є неможливість використання відомого пристрою як ампулу для збереження ЛІКІВ яку використовують як приладдя шприца В основу винаходу покладено задачу створити пристрій який є ампулою для збереження ЛІКІВ, яка використовується як приладдя шприца Задача, яка покладена до основи, досягається завдяки тому, що пристрій, який містить циліндричну трубку шприца, торцеву стінку, яка оформлює один кінець трубки, другого відкритого кінця трубки, заглушку у відкритому КІНЦІ трубки, виконану у вигляді поршня, клапан, розташований в трубці між заглушкою і торцевою стінкою, що розділяє трубку на першу камеру, розташовану між клапаном і заглушкою, і другу камеру, розташовану між клапаном і торцевою стінкою, клапан в нормальному стані в закритому положенні виконаний з можливістю переходу його у відкрите положення і зміщення в напрямку торцевої стінки під час руху заглушки всередину трубки, стосовно винаходу, є ампулою для збереження ЛІКІВ, яка використовується як приладдя шприца, і містить клапан у закритому положенні, торцеву стінку для оформлення закритого кінця трубки, другу камеру, розташовану біля торцевої стінки і клапан із можливістю переміщення поршнем до постійно закритої торцевої стінки Крім того, стосовно винаходу заглушка пристрою при втискуванні її всередину трубки надає руху клапану, передаючи гідравлічний тиск через рідину, клапан, який містить корпус і має можливість переходити у відкрите положення при ковзанні всередині герметизуючого кільця у напрямку до торцевої стінки, корпус, який має наскрізні отвори, що при закритому положенні корпуса герметично ізольовані герметизуючим кільцем від контакту з рідиною у камері, а при відкритому положенні корпуса розташовані за герметизуючим кільцем ближче до торцевої стінки для можливості сполучатися першій і другій камерам Крім того, стосовно винаходу корпус виконаний у вигляді трубки, яка має закритий кінець та із обичайкою відкритий кінець і виступає по колу, причому отвори розташовані в трубці радіально між обичайкою і закритим кінцем, а герметизуюче кільце виконане у вигляді кругової ущільнювальної прокладки, яка при закритому положенні клапана розташована навколо закритого кінця трубки, а при відкритому його положенні безпосередньо примикає до обичайки Крім того, стосовно винаходу кругова ущільнююча прокладка виконана з можливістю охоплення закритого кінця трубки корпуса клапана по колу, створюючи ущільнення по колу обичайки між нею і трубкою Таким чином, ВІДПОВІДНО винаходу запропонована ампула, яка включає в себе циліндр шприца у вигляді трубки закритої з одного кінця і відкритої з іншого, заглушку на відкритому КІНЦІ циліндра, виконану у вигляді голівки поршня шприца, і клапан у циліндрі між заглушкою і закритим кінцем циліндра, при цьому клапан звичайно закритий і приводиться у відкрите положення шляхом пересування заглушки всередину циліндра, і сковзає разом із голівкою поршня до закритого кінця циліндра Клапан переважно приводиться в дію гідравлічним тиском рідини, на яку впливає заглушка при її вдавлюванні у циліндр Клапан представляє собою корпус, виконаний із можливістю ковзання всередині герметизуючого кільця, причому корпус має наскрізні отвори, які переводяться з закритого положення, у якому вони герметично закриті герметизуючим кільцем, у відкрите положення, заходячи при цьому за герметизуюче кільце Корпус клапана представляє собою трубку, яка має закритий і відкритий КІНЦІ, ІЗ виступаючою по колу обичайкою на відкритому КІНЦІ, у трубці між обичайкою і закритим кінцем є радіальне розташовані отвори, навколо закритого кінця трубки розташоване герметизуюче кільце Як варіант, герметичне ущільнення може розташовуватися навколо закритого кінця трубки і проходити вздовж і навколо трубки, герметично ущільнюючи обичайку Кращі варіанти виконання винаходу описуються нижче лише як приклад із посиланням на креслення, які додаються, у яких Фіг 1 - 3 представляють собою розріз виглядів збоку першого виконання винаходу за стадіями використання, Фіг 4 - 5 представляють собою розрізи виглядів збоку другого виконання винаходу за стадіями використання ВІДПОВІДНО ДО фігур 1 - 3 циліндр шприца (1) має форму трубки з відкритим кінцем (2) і закритим кінцем (3) Циліндр має голівку поршня (4), яка розташована біля відкритого кінця і виконує функції заглушки Всередині поршня (4) виконаний тупиковий протік (5), який проходить від внутрішнього кінця поршня, де він є відкритим, до закритого кінця поршня Для кваліфікованого в даній галузі фахівця зрозуміло, що цей поршень під час використання протикається голкою, яка є частиною шприца Закритий кінець протоку поршня протикається для утворення шляху витікання рідини Клапан (10) розташовується в циліндрі між голівкою поршня (4) і закритим кінцем (2) Клапан розділяє внутрішню порожнину циліндра на камеру (11), найближчу до голівки поршня, і на камеру (12), найближчу до закритого кінця (3) Камера (11) заповнена рідким компонентом, а камера (12) заповнюється гранульованим або порошкоподібним компонентом утакій формі, що він може принаймні частково стискуватися або не повністю заповнює камеру (12) Звичайно рідина представляє собою стерильний розчин, який повинен змішуватися з ліками в порошкоподібному стані, звичайно з антибіотиком Клапан (10) має корпус (11) у формі короткоїтрубки з відкритим кінцем (12) і закритим кінцем 47481 (13) Між СТІНКОЮ трубки (14) і циліндром є зазор, того кінця трубки (32) Спідниця однак не примикає на відкритому КІНЦІ трубки (12) по колу виступає до внутрішньої поверхні циліндра, а до одного з обичайка (15), яка забезпечує ковзання корпуса КІНЦІВ (37) герметизуючого ущільнення клапана всередині циліндра Біля закритого кінця Протилежний кінець (40) герметизуючого ущі(13) знаходиться герметизуюче кільце (16) Кільце льнення має потовщення по колу і розташовується розташоване навколо закритого кінця (13), герменавколо закритого кінця (33) корпуса, герметизуютизуючи його Радіальні отвори (17) розташовані в чи його СТІНЦІ (14) між обичайкою (15) і встановленим поКлапан встановлюється всередині циліндра ложенням кільця шприца (50), з одного боку закритий голівкою поршня (51), а з іншого боку - стінкою (52) Клапан При використанні голівка поршня (4) втискурозділяє циліндр на дві камери, а саме на камеру ється в циліндр і сила тиску на рідину в корпус (11) (53), яка звичайно заповнюється рідиною і розтапересуває клапан у напрямку другої камери через шовується між клапаном і голівкою поршня (51), і кільце (16) Кільце достатньо зв'язане фрикційне з на камеру (54) між клапаном і закритим кінцем внутрішньою порожниною циліндра для того, щоб (53) Камера (54) звичайно заповнюється твердим привести його до ковзання повз отвори (17), тим матеріалом, призначеним для змішування з рідисамим з'єднуючи дві камери (18, 19) через радіною в камері (53) альні отвори (17) Це показано на фіг 2 Після ЦЬОГО циліндр можна трохи струснути При користуванні голівка поршня (51) втискудля забезпечення достатньої зміщуваності рідкого ється в циліндр, примушуючи рідину в камері (53) і твердого компонентів Потім циліндр з'єднується пускати в хід корпус клапана і примушуючи його зі шприцом, як описано вище, і вміст вприскується сковзати в камеру (54) і відносно герметизуючого В ході вприскування голівка поршня рухається до ущільнення (37) У цьому положенні радіальні задньої частини циліндра й у такий спосіб з'єднуотвори (35) минають герметизуюче ущільнення і ється з корпусом (11) Корпус (11) сковзає разом із дозволяють двом камерам сполучатися між собою голівкою поршня в напрямку закритого кінця (3) Як описано вище з посиланням на фіг 1 - 3, піциліндра, як показано цифрою (20) на фіг З сля цього циліндр струшується для змішування вмісту двох камер і з'єднується зі шприцом для На фіг 4 - 5 показане інше виконання клапана спорожнення У цьому виконанні клапан (ЗО) має герметизуюче ущільнення (31) у вигляді смуги герметизуючого Можуть бути подані ІНШІ варіанти виконання, матеріалу, який оточує корпус клапана (34) між крім вищевказаних, без виходу за межі об'єму вийого відкритим (32) і закритим (33) кінцями Корпус находу Над голівкою поршня може бути розташоклапана подібний конфігурацією до того, який опивана знімна заглушка для збереження стерильносаний із посиланням на фіг 1 і 3, і має отвори (35) сті голівки до змішування, а поршень може бути у стінках короткої трубки з закритим кінцем, і радізамінений рухомим стопором альну обичайку (36), розташовану навколо відкри Фіг.З зі зз so 47481 ФІГ.5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
