Шприц-ампула для одноразової ін’єкції

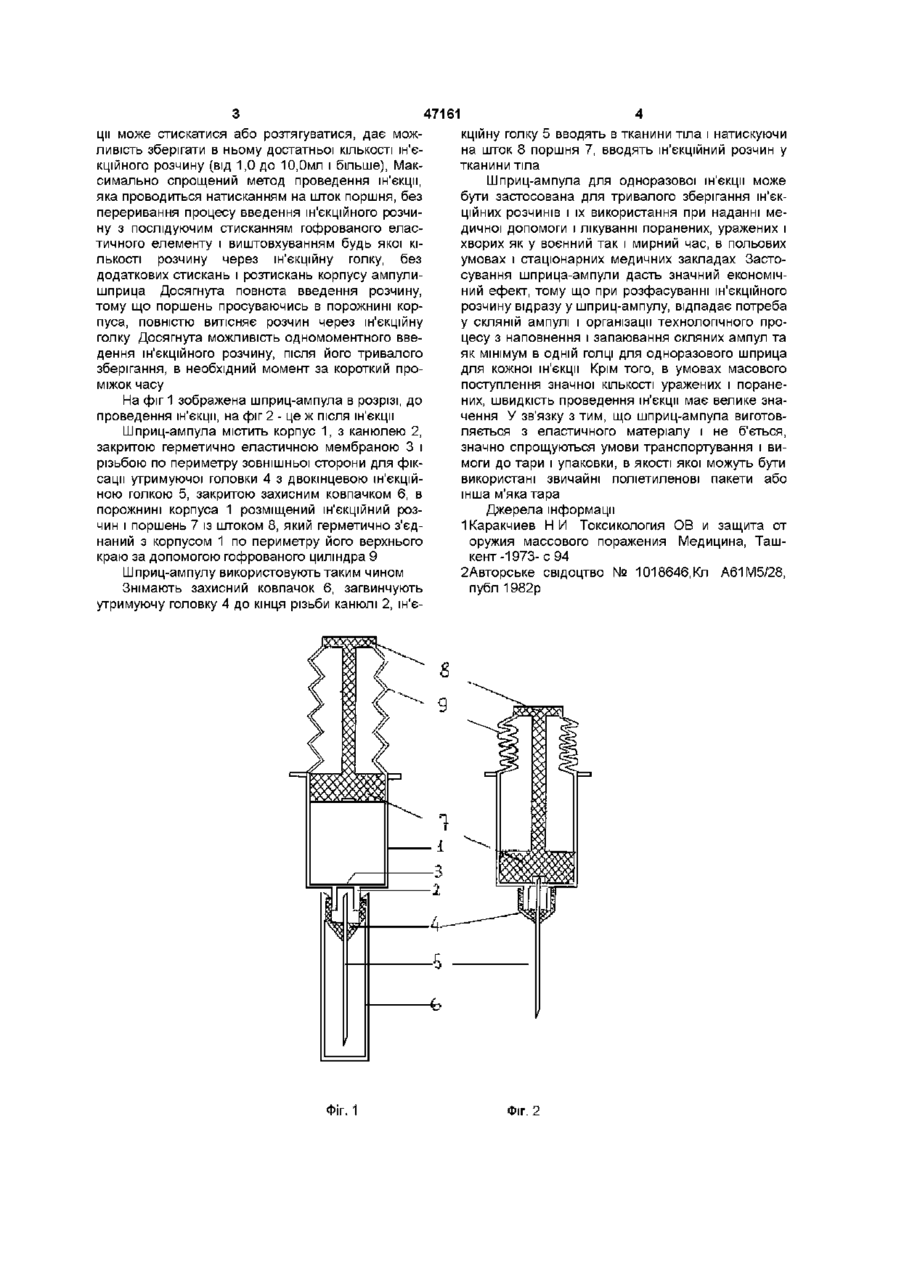

Шприц-ампула для одноразової ін'єкції, яка містить корпус з канюлею, герметично закритою еластичною мембраною, утримуючу головку з двокінцевою ІН'ЄКЦІЙНОЮ ГОЛКОЮ, закритою захисним ковпачком, яка відрізняється тим, що в корпусі розміщений поршень, шток якого герметично з'єднаний по периметру верхнього краю корпусу за допомогою гофрованого циліндра Винахід відноситься до медичної техніки, а саме до пристроїв для внутрішньотканинного введення ІН'ЄКЦІЙНИХ розчинів Відомий шприц -тюбик 1, який містить овальний або у вигляді зрізаного конуса корпус, виконаний із еластичного матеріалу, герметично закритий у верхній частині і який містить канюлю з різьбою або стопорним виступом в нижній частині для фіксації утримуючої головки з ІН'ЄКЦІЙНОЮ ГОЛКОЮ І захисним кожухом Недоліками вказаного шприц-тюбика є те, що після ін'єкції В порожнині залишається певна КІЛЬКІСТЬ невикористаного розчину, крім того його конструкція не дозволяє вводити розчин в об'ємі більшому ніж 1-2мл Вказані недоліки виникають тому, що конструкція розрахована на введення розчину стисканням еластичних стінок корпуса лише двома пальцями, внаслідок чого неможливо досягнути повного введення розчину, який залишається в порожнині корпуса у місцях які не стискаються пальцями 3 цієї ж причини обмежена КІЛЬКІСТЬ розчину, який можна ввести за одне стискання корпусу (не більше 1-2мл), тому, що об'єм порожнини корпуса обмежений розмірами його стінок, які відповідають площі поверхні пальців, що стискають корпус під час введення розчину кання пальців під час проведення інєкцм, що не виключає можливості попадання повітря з ІН'ЄКЦІЙНИМ розчином, а це, в свою чергу, негативно впливає на якість проведення ін'єкції Крім того, об'єм розчину який вводиться, обмежений розмірами стінок корпуса і КІЛЬКІСТЮ фіксуючих виступів Для збільшення об'єму розчину необхідно збільшувати розміри стінок корпуса та КІЛЬКІСТЬ фіксуючих виступів, що в свою чергу призводить до збільшення КІЛЬКОСТІ стискань і розтискань пальців під час проведення ін'єкції, а це знижує якість ін'єкції, через можливість попадання повітря внутрішньом'язово разом з ІН'ЄКЦІЙНИМ розчином, а також збільшує час на одну ІН'ЄКЦІЮ І змушує переривати процес введення ІН'ЄКЦІЙНОГО розчину під час розтискання пальців В основу винаходу поставлено завдання шляхом зміни конструкції шприц-ампули, забезпечення можливості тривалого зберігання в ній достатньої КІЛЬКОСТІ ІН'ЄКЦІЙНОГО розчину, що дозволяє проводити ІН'ЄКЦІЮ одномоментно і безперервно за короткий проміжок часу без переривання процесу введення ІН'ЄКЦІЙНОГО розчину, не знижуючи при цьому якості ін'єкції Поставлене завдання вирішується тим, що шприц-ампула для одноразової ін'єкції, яка містить корпус з канюлею, герметично закритою еластичною мембраною, утримуючу головку з двокінцевою ІН'ЄКЦІЙНОЮ ГОЛКОЮ, закритою захисним ковпачком, згідно з винаходом, в корпусі розміщений поршень, шток якого герметично з'єднаний по периметру верхнього краю корпусу за допомогою гофрованого циліндра Завдяки наявності гофрованого циліндра, з'єднаного зі штоком, який під час виконання ін'єк Прототипом вибрана шприц-ампула 2, яка містить еластичний корпус, канюлю, утримуючу головку з ІН'ЄКЦІЙНОЮ ГОЛКОЮ І захисним кожухом В порожнині корпуса передбачені виступи для фіксації стінок корпуса під час проведення ін'єкції і тому забезпечується повнота введення розчину Проте и конструкція не дозволяє проводити ІН'ЄКЦІЮ одномоментно і безперервно, тому що потрібно не менше двох стискань і одного розтис (О 47161 ції може стискатися або розтягуватися, дає можливість зберігати в ньому достатньої КІЛЬКОСТІ ІН'ЄКЦІЙНОГО розчину (від 1,0 до 10,0мл і більше), Максимально спрощений метод проведення ін'єкції, яка проводиться натисканням на шток поршня, без переривання процесу введення ІН'ЄКЦІЙНОГО розчину з послідуючим стисканням гофрованого еластичного елементу і виштовхуванням будь якої КІЛЬКОСТІ розчину через ін'єкційну голку, без додаткових стискань і розтискань корпусу ампулишприца Досягнута повнота введення розчину, тому що поршень просуваючись в порожнині корпуса, повністю витісняє розчин через ін'єкційну голку Досягнута можливість одномоментного введення ІН'ЄКЦІЙНОГО розчину, після його тривалого зберігання, в необхідний момент за короткий проміжок часу На фіг 1 зображена шприц-ампула в розрізі, до проведення ін'єкції, на фіг 2 - це ж після ін'єкції Шприц-ампула містить корпус 1, з канюлею 2, закритою герметично еластичною мембраною 3 і різьбою по периметру зовнішньої сторони для фіксації утримуючої головки 4 з двокінцевою ІН'ЄКЦІЙНОЮ голкою 5, закритою захисним ковпачком 6, в порожнині корпуса 1 розміщений ІН'ЄКЦІЙНИЙ розчин і поршень 7 із штоком 8, який герметично з'єднаний з корпусом 1 по периметру його верхнього краю за допомогою гофрованого циліндра 9 Шприц-ампулу використовують таким чином Знімають захисний ковпачок 6, загвинчують утримуючу головку 4 до кінця різьби канюлі 2, ін'є Фіг. 1 кційну голку 5 вводять в тканини тіла і натискуючи на шток 8 поршня 7, вводять ІН'ЄКЦІЙНИЙ розчин у тканини тіла Шприц-ампула для одноразової ін'єкції може бути застосована для тривалого зберігання ІН'ЄКЦІЙНИХ розчинів і їх використання при наданні медичної допомоги і лікуванні поранених, уражених і хворих як у воєнний так і мирний час, в польових умовах і стаціонарних медичних закладах Застосування шприца-ампули дасть значний економічний ефект, тому що при розфасуванні ІН'ЄКЦІЙНОГО розчину відразу у шприц-ампулу, відпадає потреба у скляній ампулі і організації технологічного процесу з наповнення і запаювання скляних ампул та як мінімум в одній голці для одноразового шприца для кожної ін'єкції Крім того, в умовах масового поступлення значної КІЛЬКОСТІ уражених і поранених, швидкість проведення ін'єкції має велике значення У зв'язку з тим, що шприц-ампула виготовляється з еластичного матеріалу і не б'ється, значно спрощуються умови транспортування і вимоги до тари і упаковки, в якості якої можуть бути використані звичайні поліетиленові пакети або інша м'яка тара Джерела інформації ІКаракчиев НИ Токсикология ОВ и защита от оружия массового поражения Медицина, Ташкент-1973-с 94 2Авторське свідоцтво № 1018646, Кл А61М5/28, публ 1982 р Фіг. 2 47161 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
