Шприц-ампула

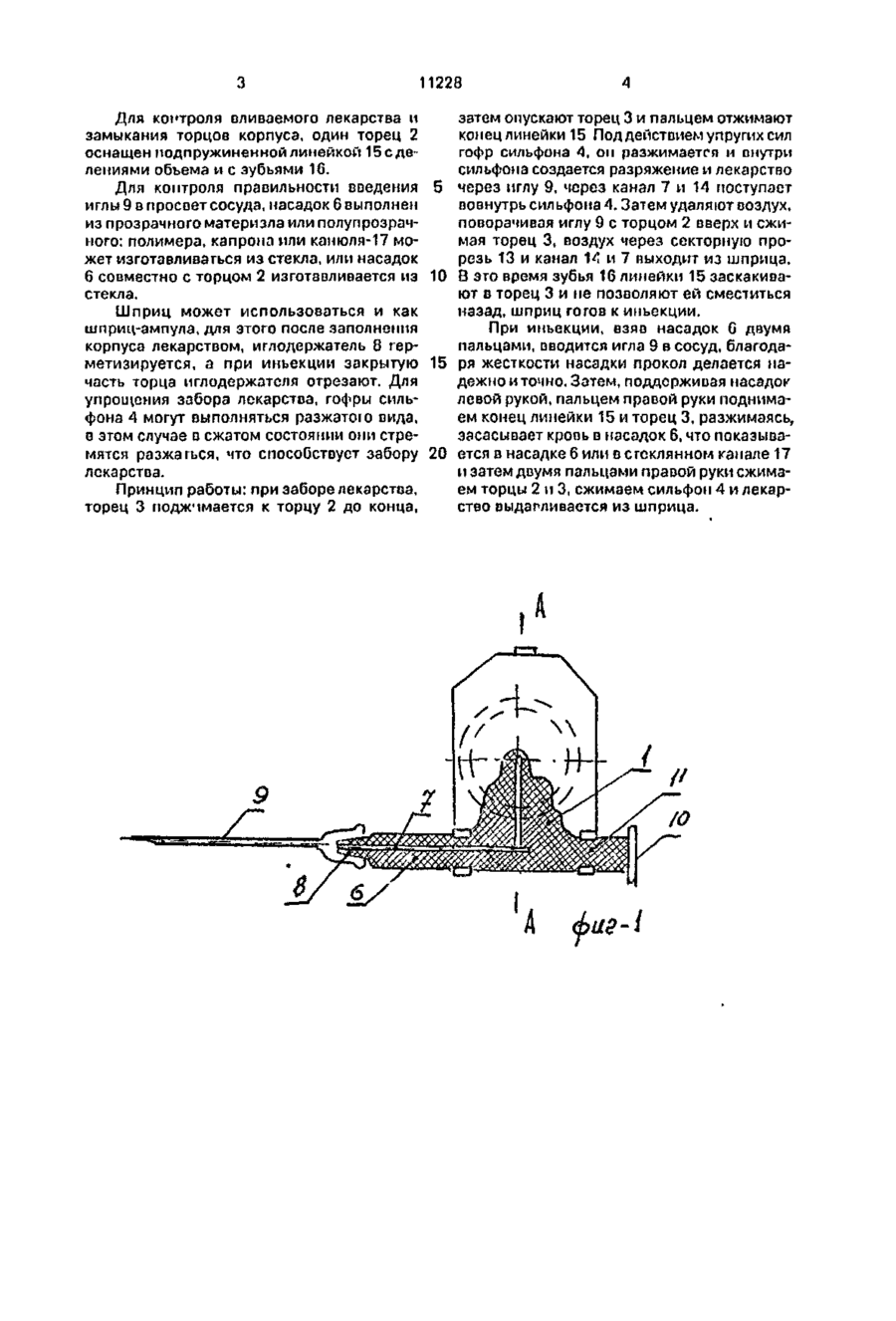

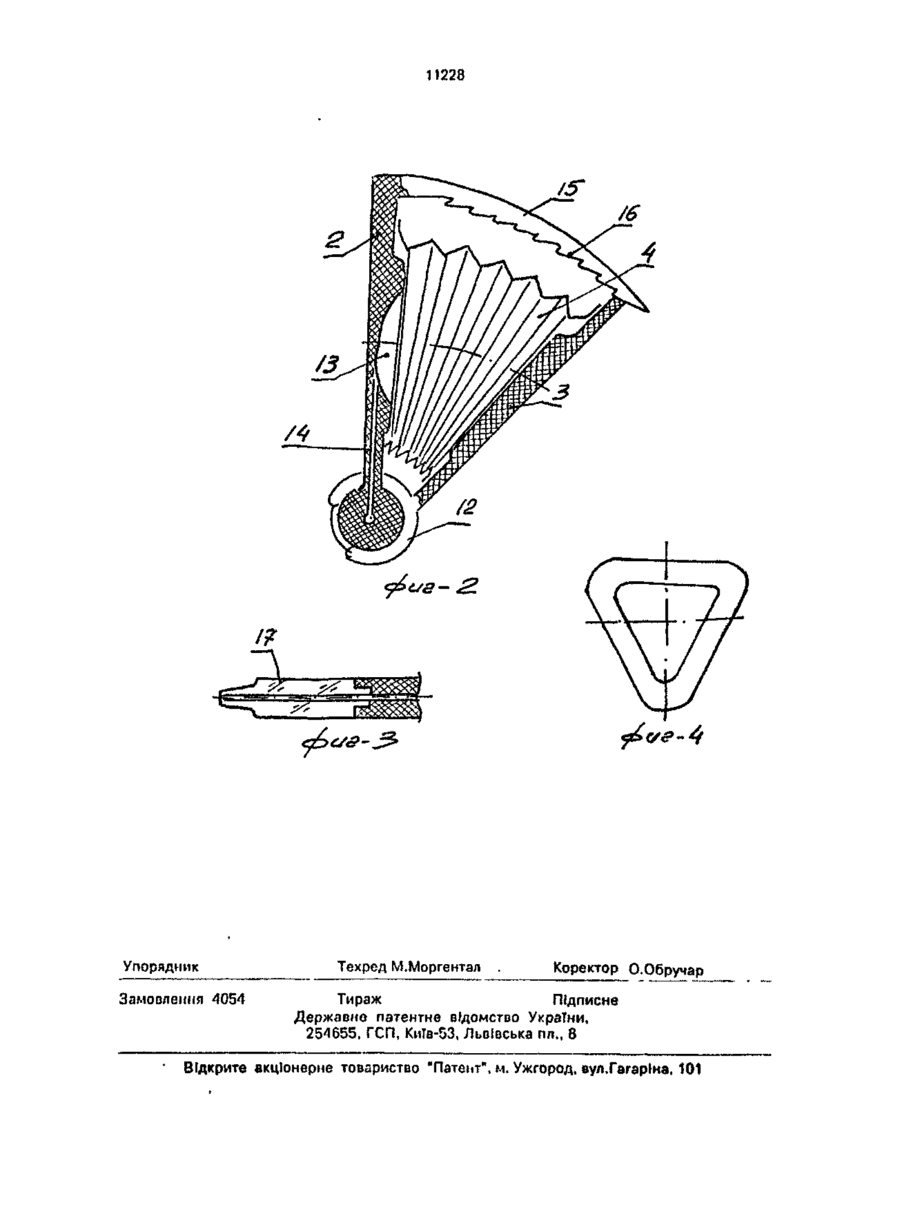

1. Шприц-ампула, содержащий корпус, жесткие торцы которого с одной стороны связаны между собой шарниром и установленный между этими торцами упруго-эластичный кольцевой секторный сильфон и иглодержатель, продольный сквозной канал которого связан с внутренней полостью сильфона, о т л и ч а ю щ и й с я тем, что один из торцов корпуса оснащен насадком, выполненным совместно с ним, с продольным каналом и боковыми проточками, в которых размещены разрезные опоры второго подвижного торца корпуса, при этом иглодержатель установлен с одной с т о р о н ы насадка, с другой стороны которого выполнен упор, а канал насадка выполнен с возможностью пересечения с поперечным каналом, расположенным в торце корпуса, причем насадок выполнен из прозрачного материала. 2. Шприц-ампула по п. 1 , о т л и ч а ю щ и й с я тем, что корпус со стороны, противоположной шарниру, снабжен подпружиненной линейкой, внутренняя часть которой выполнена с зубчиками, при этом одна сторона линейки связана с торцом корпуса, к которому жестко прикреплен сильфон, а противоположный торец корпуса выполнен с возможностью взаимодействия с зубчиками линейки. с > ю Изобретение относится к медицинской технике, в частности к устройствам для введения лекарственных препаратов в организм человека. Цель изобретения - надежность введения иглы в просвет кровеносного сосуда изза устранения продольного смещения шприца в момент инъекции. Сущность изобретения поясняется чертежом, где на фиг. 1 изображен общий вид шприца, на фиг. 2 - разрез по А-А фиг. 1, на фиг. 3 показан вариант иглодержателя и на фиг. 4 - вариант сильфона. Шприц состоит из корпуса 1 с двумя жесткими торцами 2 и 3, шарнирно соединенных между собой и установленными между ними упругоэластичный кольцевой секторный сильфон 4, круглого вида или трехгранного 5 фиг. 4. Торец 2 оснащен насадком 6, выполненным совместно с ним с продольным каналом 7 и с иглодержателем 8 на одной стороне для иглы 9 и упором 10 с противоположной стороны. Насадок 6 по краям торца 2 имеет цилиндрические проточки 11, в которых размещены разрезные опоры 12 второго торца 3 корпуса 1, образуя шарнирное соединение. Для лучшего удаления воздуха в торце 2 с внутренней стороны выполнена секторная прорезь 13, которая соединяется с продольным каналом 7 при помощи поперечного канала 14. N5 00 о 11228 Для контроля вливаемого лекарства и замыкания торцов корпуса, один торец 2 оснащен подпружиненной линейкой 15 с делениями объема и с зубьями 16. Длл контроля правильности введения иглы 9 в просвет сосуда, насадок 6 выполнен из прозрачного материзла или полупрозрачного: полимера, капрона или канюля-17 может изготавливаться из стекла, или насадок 6 совместно с торцом 2 изготавливается из стекла. Шприц может использоваться и как шприц-ампула, для этого после заполнения корпуса лекарством, иглодержатель 8 герметизируется, а при иньекции закрытую часть торца иглодержателя отрезают. Для упрощения забора лекарства, гофры сильфона 4 могут выполняться разжатою вида, в этом случае в сжатом состоянии они стремятся разжаться, что способствует забору лекарства. Принцип работы: при заборе лекарства, торец 3 поджммается к торцу 2 до конца, 5 10 15 20 затем опускают торец 3 и пальцем отжимают конец линейки 15 Поддействием упругих сил гофр сильфона 4, он разжимается и внутри сильфона создается разряжение и лекарство через иглу 9, через канал 7 и 14 поступает вовнутрь сильфона 4. Затем удаляют воздух, поворачивая иглу 9 с торцом 2 вверх и сжимая торец 3, воздух через секторную прорезь 13 и канал К и 7 выходит из шприца. В это время зубья 16 линейки 15 заскакивают в торец 3 и не позволяют ей сместиться назад, шприц гогов к иньекции. При иньекции, взяв насадок G двумя пальцами, вводится игла 9 в сосуд, благодаря жесткости насадки прокол делается надежно и точно. Затем, поддерживая насадок левой рукой, пальцем правой руки поднимаем конец линейки 15 и торец 3, разжимаясь, засасывает кровь в насадок 6, что показывается в насадке 6 или в стеклянном канале 17 и затем двумя пальцами правой руки сжимаем торцы 2 и 3, сжимаем сильфом 4 и лекарство выдагливается из шприца. 11228 /6 Упорядник Замовлення 4054 Техред М.Моргентал Коректор О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріиа, 101
