Номер патенту: 47493

Опубліковано: 10.02.2010

Автор: Загурський Руслан Миколайович

Завантажити PDF файл.

Формула / Реферат

Багатомодельний іграшковий конструктор, що містить набір конструктивних деталей з наскрізними отворами та з'єднувальних елементів, який відрізняється тим, що наскрізні отвори конструктивних деталей розташовані в 1-3 ряди з декількома однакового діаметра отворами в ряду та по округлій поверхні дисків, окрім центрального отвору дисків, шайб, в яких діаметр менший, товщина дисків в 5-10 разів більша, ніж у всіх конструктивних деталях, а в кутниках отвори з однієї сторони овальної форми, і відстань від центрів отворів до лінії згину вдвічі більша, ніж відстань від центрів отворів до торця кутників, причому краї кутників закруглені.

Текст

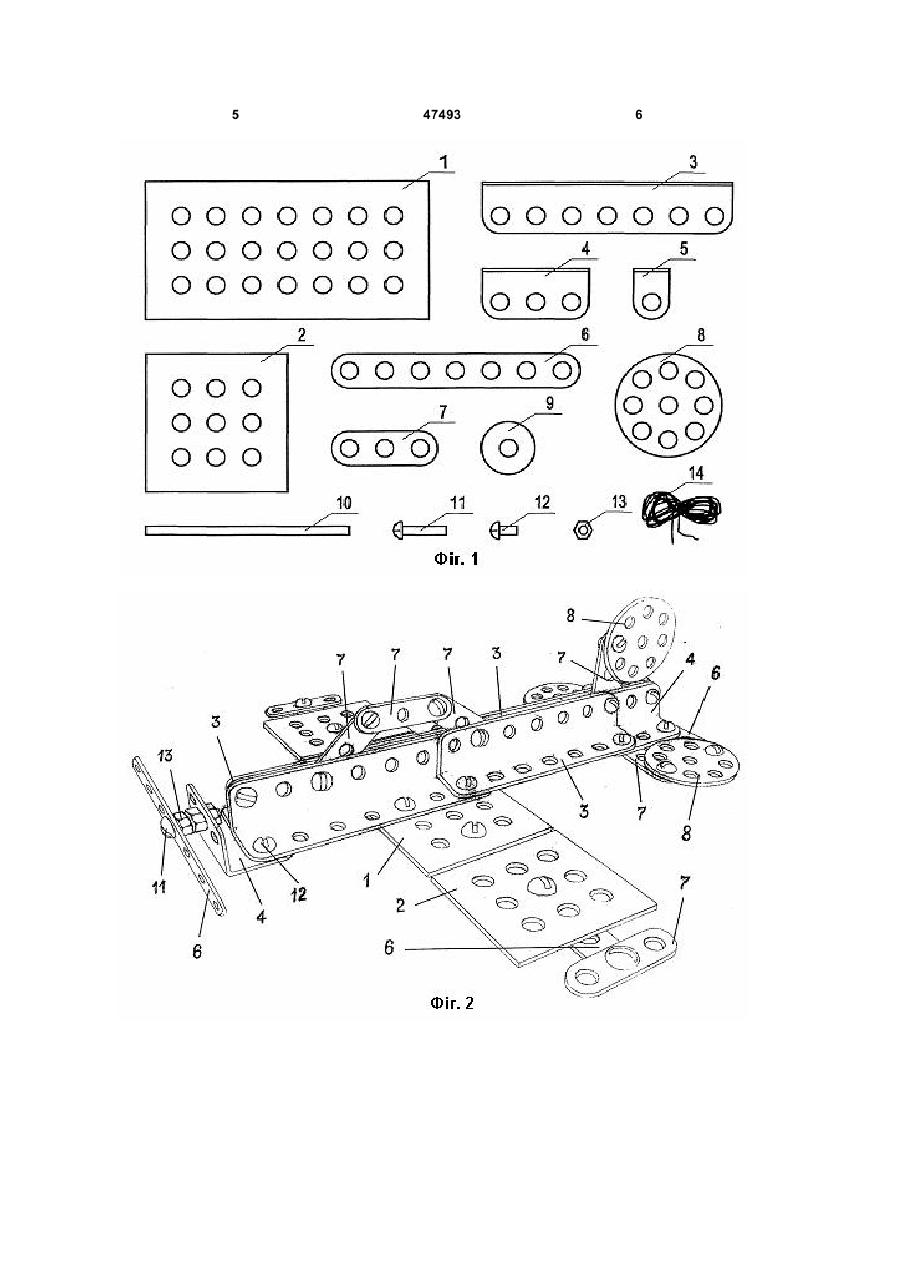

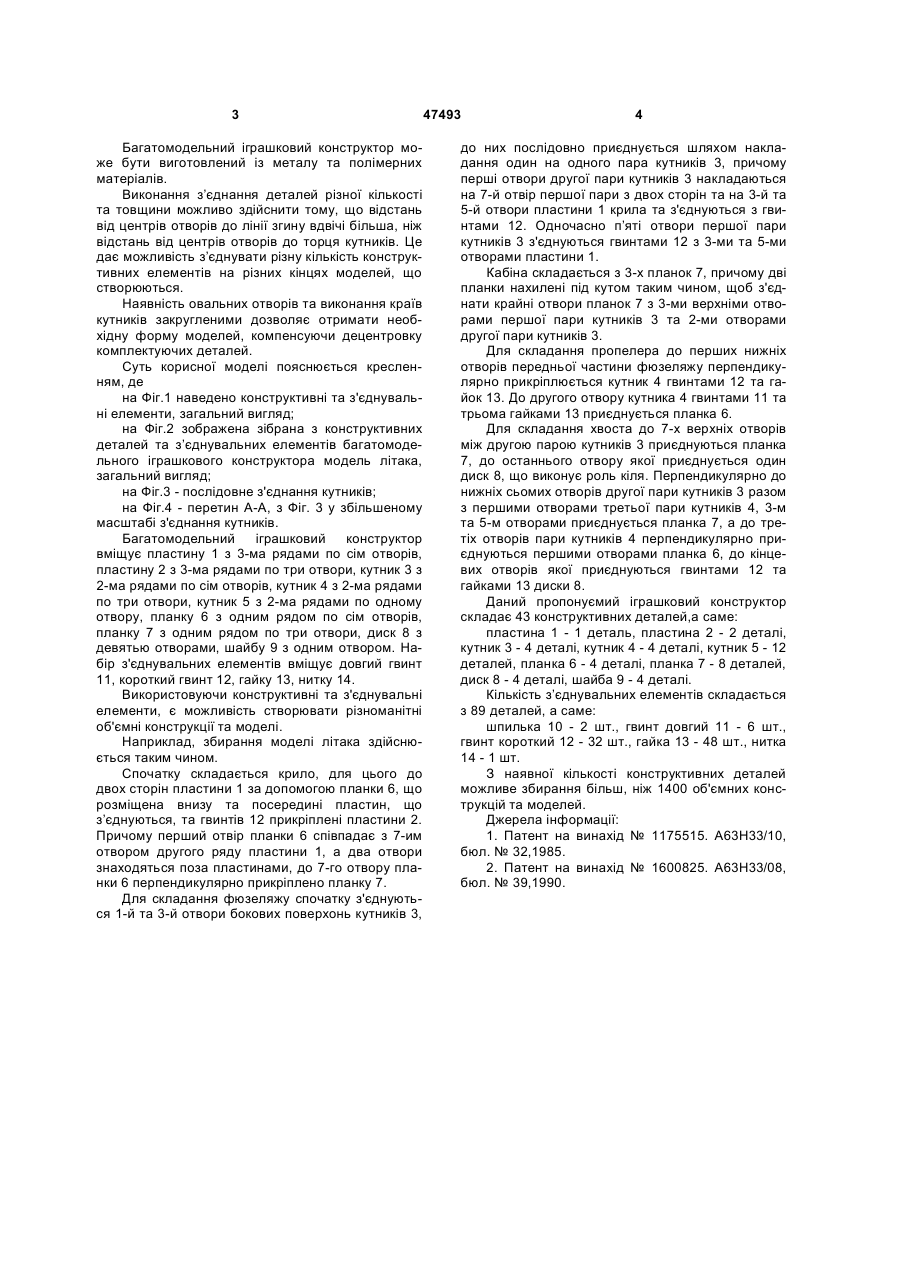

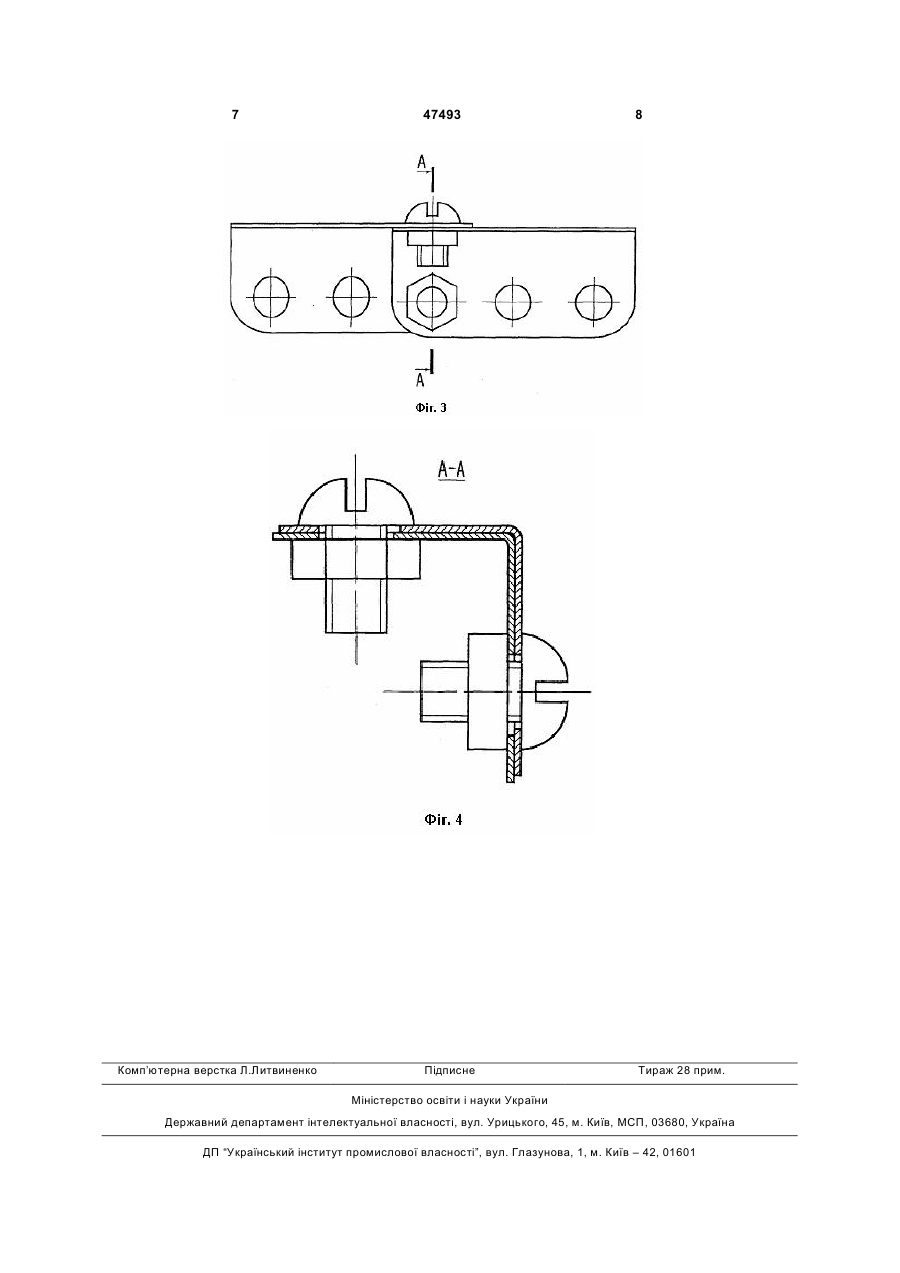

Багатомодельний іграшковий конструктор, що містить набір конструктивних деталей з наскрізними отворами та з'єднувальних елементів, який відрізняється тим, що наскрізні отвори конструк 3 Багатомодельний іграшковий конструктор може бути виготовлений із металу та полімерних матеріалів. Виконання з’єднання деталей різної кількості та товщини можливо здійснити тому, що відстань від центрів отворів до лінії згину вдвічі більша, ніж відстань від центрів отворів до торця кутників. Це дає можливість з’єднувати різну кількість конструктивних елементів на різних кінцях моделей, що створюються. Наявність овальних отворів та виконання країв кутників закругленими дозволяє отримати необхідну форму моделей, компенсуючи децентровку комплектуючих деталей. Суть корисної моделі пояснюється кресленням, де на Фіг.1 наведено конструктивні та з'єднувальні елементи, загальний вигляд; на Фіг.2 зображена зібрана з конструктивних деталей та з’єднувальних елементів багатомодельного іграшкового конструктора модель літака, загальний вигляд; на Фіг.3 - послідовне з'єднання кутників; на Фіг.4 - перетин А-А, з Фіг. 3 у збільшеному масштабі з'єднання кутників. Багатомодельний іграшковий конструктор вміщує пластину 1 з 3-ма рядами по сім отворів, пластину 2 з 3-ма рядами по три отвори, кутник 3 з 2-ма рядами по сім отворів, кутник 4 з 2-ма рядами по три отвори, кутник 5 з 2-ма рядами по одному отвору, планку 6 з одним рядом по сім отворів, планку 7 з одним рядом по три отвори, диск 8 з девятью отворами, шайбу 9 з одним отвором. Набір з'єднувальних елементів вміщує довгий гвинт 11, короткий гвинт 12, гайку 13, нитку 14. Використовуючи конструктивні та з'єднувальні елементи, є можливість створювати різноманітні об'ємні конструкції та моделі. Наприклад, збирання моделі літака здійснюється таким чином. Спочатку складається крило, для цього до двох сторін пластини 1 за допомогою планки 6, що розміщена внизу та посередині пластин, що з’єднуються, та гвинтів 12 прикріплені пластини 2. Причому перший отвір планки 6 співпадає з 7-им отвором другого ряду пластини 1, а два отвори знаходяться поза пластинами, до 7-го отвору планки 6 перпендикулярно прикріплено планку 7. Для складання фюзеляжу спочатку з'єднуються 1-й та 3-й отвори бокових поверхонь кутників 3, 47493 4 до них послідовно приєднується шляхом накладання один на одного пара кутників 3, причому перші отвори другої пари кутників 3 накладаються на 7-й отвір першої пари з двох сторін та на 3-й та 5-й отвори пластини 1 крила та з'єднуються з гвинтами 12. Одночасно п’яті отвори першої пари кутників 3 з'єднуються гвинтами 12 з 3-ми та 5-ми отворами пластини 1. Кабіна складається з 3-х планок 7, причому дві планки нахилені під кутом таким чином, щоб з'єднати крайні отвори планок 7 з 3-ми верхніми отворами першої пари кутників 3 та 2-ми отворами другої пари кутників 3. Для складання пропелера до перших нижніх отворів передньої частини фюзеляжу перпендикулярно прикріплюється кутник 4 гвинтами 12 та гайок 13. До другого отвору кутника 4 гвинтами 11 та трьома гайками 13 приєднується планка 6. Для складання хвоста до 7-х верхніх отворів між другою парою кутників 3 приєднуються планка 7, до останнього отвору якої приєднується один диск 8, що виконує роль кіля. Перпендикулярно до нижніх сьомих отворів другої пари кутників 3 разом з першими отворами третьої пари кутників 4, 3-м та 5-м отворами приєднується планка 7, а до третіх отворів пари кутників 4 перпендикулярно приєднуються першими отворами планка 6, до кінцевих отворів якої приєднуються гвинтами 12 та гайками 13 диски 8. Даний пропонуємий іграшковий конструктор складає 43 конструктивних деталей,а саме: пластина 1 - 1 деталь, пластина 2 - 2 деталі, кутник 3 - 4 деталі, кутник 4 - 4 деталі, кутник 5 - 12 деталей, планка 6 - 4 деталі, планка 7 - 8 деталей, диск 8 - 4 деталі, шайба 9 - 4 деталі. Кількість з’єднувальних елементів складається з 89 деталей, а саме: шпилька 10 - 2 шт., гвинт довгий 11 - 6 шт., гвинт короткий 12 - 32 шт., гайка 13 - 48 шт., нитка 14 - 1 шт. З наявної кількості конструктивних деталей можливе збирання більш, ніж 1400 об'ємних конструкцій та моделей. Джерела інформації: 1. Патент на винахід № 1175515. А63Н33/10, бюл. № 32,1985. 2. Патент на винахід № 1600825. А63Н33/08, бюл. № 39,1990. 5 47493 6 7 Комп’ютерна верстка Л.Литвиненко 47493 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Multimodel construction kit

Автори англійською

Zahurskyi Ruslan Mykolaiovych

Назва патенту російською

Многомодельный игрушечный конструктор

Автори російською

Загурский Руслан Николаевич

МПК / Мітки

МПК: A63H 33/00

Мітки: конструктор, багатомодельний, іграшковий
