Пристрій для стимуляції тварини при підготовці і здійсненні штучного запліднення

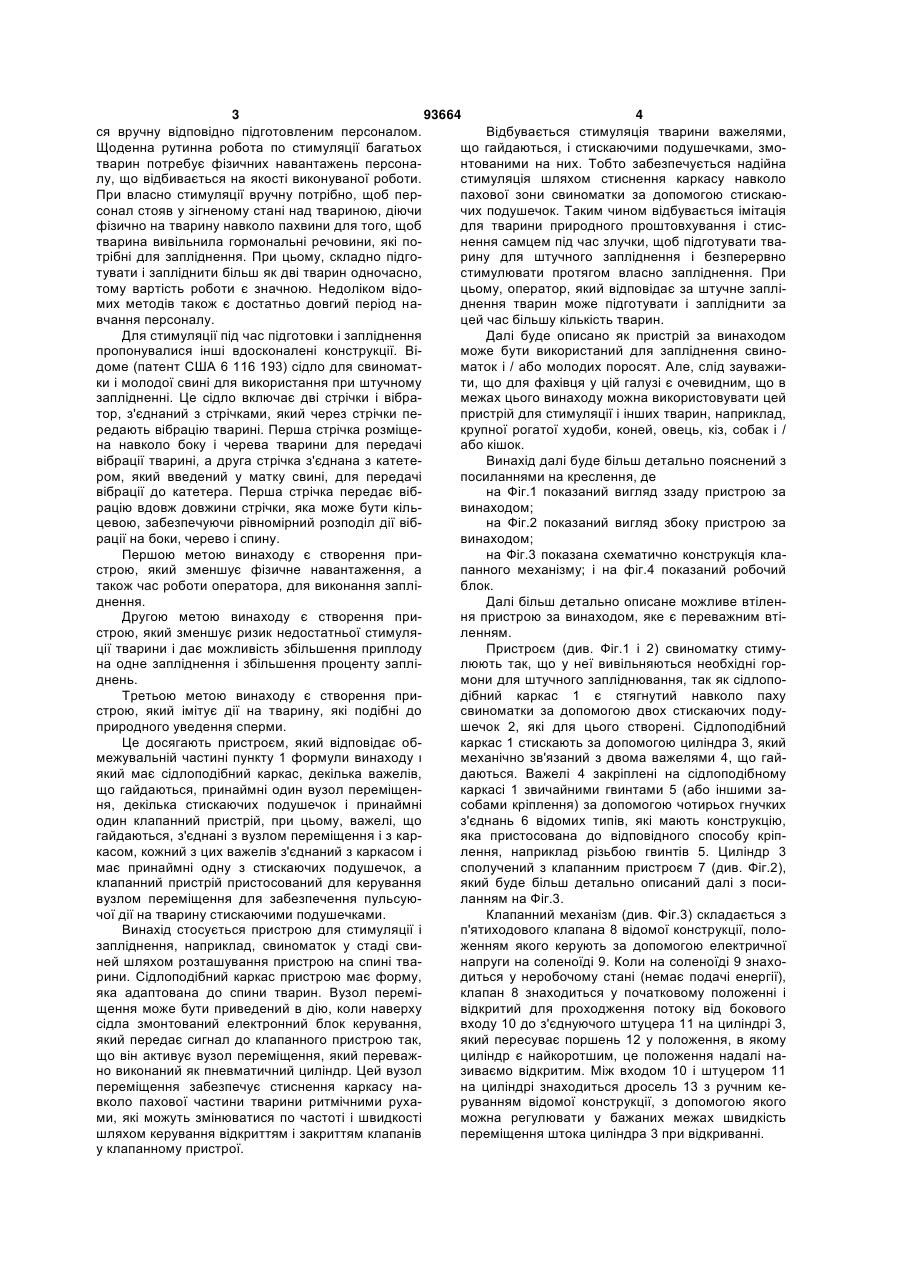

1. Пристрій для стимуляції тварини при підготовці і здійсненні штучного запліднення, який має сідлоподібний засіб для розміщення на спинній частині тварини з тримачем контейнера з спермою і пов'язаним з ним катетером, який відрізняється тим, що сідлоподібний засіб додатково має каркас (1), важелі (4), що гойдаються, щонайменше один вузол (3) переміщення, стискаючі подушечки (2) і щонайменше один клапанний механізм (7), при цьому важелі (4), що гойдаються, з'єднані з вузлом (3) переміщення і з каркасом (1), а кожний з важелів (4) з'єднаний з каркасом (1) і має щонайменше одну з стискаючих подушечок (2), а клапанний механізм (7) слугує для керування вузлом (3) переміщення для забезпечення пульсуючої дії на тварину стискаючими подушечками (2). C2 2 UA 1 3 93664 4 ся вручну відповідно підготовленим персоналом. Відбувається стимуляція тварини важелями, Щоденна рутинна робота по стимуляції багатьох що гайдаються, і стискаючими подушечками, змотварин потребує фізичних навантажень персонантованими на них. Тобто забезпечується надійна лу, що відбивається на якості виконуваної роботи. стимуляція шляхом стиснення каркасу навколо При власно стимуляції вручну потрібно, щоб перпахової зони свиноматки за допомогою стискаюсонал стояв у зігненому стані над твариною, діючи чих подушечок. Таким чином відбувається імітація фізично на тварину навколо пахвини для того, щоб для тварини природного проштовхування і стистварина вивільнила гормональні речовини, які понення самцем під час злучки, щоб підготувати тватрібні для запліднення. При цьому, складно підгорину для штучного запліднення і безперервно тувати і запліднити більш як дві тварин одночасно, стимулювати протягом власно запліднення. При тому вартість роботи є значною. Недоліком відоцьому, оператор, який відповідає за штучне заплімих методів також є достатньо довгий період наднення тварин може підготувати і запліднити за вчання персоналу. цей час більшу кількість тварин. Для стимуляції під час підготовки і запліднення Далі буде описано як пристрій за винаходом пропонувалися інші вдосконалені конструкції. Віможе бути використаний для запліднення свинодоме (патент США 6 116 193) сідло для свиноматматок і / або молодих поросят. Але, слід зауважики і молодої свині для використання при штучному ти, що для фахівця у цій галузі є очевидним, що в заплідненні. Це сідло включає дві стрічки і вібрамежах цього винаходу можна використовувати цей тор, з'єднаний з стрічками, який через стрічки пепристрій для стимуляції і інших тварин, наприклад, редають вібрацію тварині. Перша стрічка розміщекрупної рогатої худоби, коней, овець, кіз, собак і / на навколо боку і черева тварини для передачі або кішок. вібрації тварині, а друга стрічка з'єднана з катетеВинахід далі буде більш детально пояснений з ром, який введений у матку свині, для передачі посиланнями на креслення, де вібрації до катетера. Перша стрічка передає вібна Фіг.1 показаний вигляд ззаду пристрою за рацію вдовж довжини стрічки, яка може бути кільвинаходом; цевою, забезпечуючи рівномірний розподіл дії вібна Фіг.2 показаний вигляд збоку пристрою за рації на боки, черево і спину. винаходом; Першою метою винаходу є створення прина Фіг.3 показана схематично конструкція кластрою, який зменшує фізичне навантаження, а панного механізму; і на фіг.4 показаний робочий також час роботи оператора, для виконання запліблок. днення. Далі більш детально описане можливе втіленДругою метою винаходу є створення приня пристрою за винаходом, яке є переважним втістрою, який зменшує ризик недостатньої стимуляленням. ції тварини і дає можливість збільшення приплоду Пристроєм (див. Фіг.1 і 2) свиноматку стимуна одне запліднення і збільшення проценту заплілюють так, що у неї вивільняються необхідні горднень. мони для штучного запліднювання, так як сідлопоТретьою метою винаходу є створення придібний каркас 1 є стягнутий навколо паху строю, який імітує дії на тварину, які подібні до свиноматки за допомогою двох стискаючих подуприродного уведення сперми. шечок 2, які для цього створені. Сідлоподібний Це досягають пристроєм, який відповідає обкаркас 1 стискають за допомогою циліндра 3, який межувальній частині пункту 1 формули винаходу ι механічно зв'язаний з двома важелями 4, що гайякий має сідлоподібний каркас, декілька важелів, даються. Важелі 4 закріплені на сідлоподібному що гайдаються, принаймні один вузол переміщенкаркасі 1 звичайними гвинтами 5 (або іншими заня, декілька стискаючих подушечок і принаймні собами кріплення) за допомогою чотирьох гнучких один клапанний пристрій, при цьому, важелі, що з'єднань 6 відомих типів, які мають конструкцію, гайдаються, з'єднані з вузлом переміщення і з каряка пристосована до відповідного способу кріпкасом, кожний з цих важелів з'єднаний з каркасом і лення, наприклад різьбою гвинтів 5. Циліндр 3 має принаймні одну з стискаючих подушечок, а сполучений з клапанним пристроєм 7 (див. Фіг.2), клапанний пристрій пристосований для керування який буде більш детально описаний далі з посивузлом переміщення для забезпечення пульсуюланням на Фіг.3. чої дії на тварину стискаючими подушечками. Клапанний механізм (див. Фіг.3) складається з Винахід стосується пристрою для стимуляції і п'ятиходового клапана 8 відомої конструкції, полозапліднення, наприклад, свиноматок у стаді свиженням якого керують за допомогою електричної ней шляхом розташування пристрою на спині тванапруги на соленоїді 9. Коли на соленоїді 9 знахорини. Сідлоподібний каркас пристрою має форму, диться у неробочому стані (немає подачі енергії), яка адаптована до спини тварин. Вузол переміклапан 8 знаходиться у початковому положенні і щення може бути приведений в дію, коли наверху відкритий для проходження потоку від бокового сідла змонтований електронний блок керування, входу 10 до з'єднуючого штуцера 11 на циліндрі 3, який передає сигнал до клапанного пристрою так, який пересуває поршень 12 у положення, в якому що він активує вузол переміщення, який переважциліндр є найкоротшим, це положення надалі нано виконаний як пневматичний циліндр. Цей вузол зиваємо відкритим. Між входом 10 і штуцером 11 переміщення забезпечує стиснення каркасу нана циліндрі знаходиться дросель 13 з ручним кевколо пахової частини тварини ритмічними рухаруванням відомої конструкції, з допомогою якого ми, які можуть змінюватися по частоті і швидкості можна регулювати у бажаних межах швидкість шляхом керування відкриттям і закриттям клапанів переміщення штока циліндра 3 при відкриванні. у клапанному пристрої. 5 93664 6 Коли соленоїд 9 знаходиться в робочому стаРобочий блок 18 пристрою має три кнопки. ні, клапан 8 знаходиться у робочому положенні і Першу кнопку 24 використовують для вибору відкриває потік робочої рідини від бокового входу більш великої величини, другу кнопку 25 викорис10 до з'єднального штуцера 14 на циліндрі 3 і потовують для вибору більш малої величини і третю ршень 12 переводиться у положення, при якому кнопку 26 використовують для вибору параметру, циліндр З є найдовшим, це положення надалі наякий необхідно змінити. зиваємо закритим. Між входом 10 і штуцером 14 Коли ні одна з кнопок не активована показуна циліндрі знаходиться дросель 15 з ручним кеється нормальний програмний статус, який познаруванням відомої конструкції, з допомогою якого чений як "0" для зупиненої програми, як "Р1" для можна регулювати у бажаних межах швидкість першої програмної операції і як "Р2" для другої переміщення штока циліндра 3 при закриванні. програмної операції. Крім того, паралельно з входом 10 і штуцером 14 Коли нажимають на кнопку 26, номер робочої введений соленоїдний клапан 16 відомої конструвибраної програми показується на дисплеї. Номер кції, до якого дросель 15 може бути підключений "0" відповідає припиненню роботи, номер "1" відяк байпас (в обхід) для досягнення максимальної повідає операції підготовки, номер "2" відповідає швидкості закривання для забезпечення швидкої операції запліднення. пульсації закривання. Коли кнопка 26 є у нажатому стані і кнопка 24 Всі елементи клапанного пристрою 7 взаємоабо кнопка 25 в цей час є нажатою, то величина пов'язані гнучкою трубкою 28 відомої конструкції. може зростати або зменшуватися, відповідно для Соленоїдні клапани 8 і 16 електричне з'єднані з вибору іншого номера програми. Коли кнопки вивіблоком 17 керування, який має мікропроцесор для льняють, то запрограмований у блоці 17 керуванкерування переміщеннями пристрою для стимуляня технологічний процес активується. ції і робочий блок 18 (див. Фіг.4), який складається Якщо базові настроювання у блоці 17 керуз кнопок 24, 25 і 26, дисплея 20 і захисної обичайки вання бажано змінити, доступ до базових настро21. Клапанний механізм (Фіг.3) і блок 17 керування ювань досягають шляхом одночасного утриман(Фіг.2) розміщені під захисною оболонкою 22 (див. ням кнопок 24 і 25 у нажатому стані протягом Фіг.2) так, що робочий блок 18 лежить всередині трьох секунд, після чого перше базове настроюоболонки 22 на її нахиленому передньому боці 23, вання позначене "ЕО" показується на дисплеї. до якого обичайку 21 приєднують двобічною липВеличина настроювання "ЕО" показується на дискою стрічкою. Оболонка 22 прикріплена до сідлоплеї при утримуванні нажатою кнопки 26. подібного каркасу 1 гвинтами відомої конструкції. Коли кнопку 26 утримують нажатою, і кнопка У другому можливому втіленні клапанний ме24 або 25 в цей же час є також нажатою, то велиханізм сконструйований як комбінований блок так, чина буде збільшуватися або зменшуватися, відщо всі функції інтегровані у цьому блоці. Це втіповідно, для вибору іншого базового настроюванлення є переважним, так як може бути зменшена ня. Якщо нажати на кнопку 24 або на кнопку 25, то вартість виробництва. Недоліками є те, що клавідбувається перехід на наступне меню настроюпанний блок повинен бути виготовлений спеціальвання "Е1" і т. д., або на відмітку попереднього но для виробу за винаходом. меню, відповідно, після цього величину цього наУ третьому можливому втіленні стискаючі построювання можна побачити або змінити таким душечки спроектовані так, що їх проміжок від сідсамим шляхом як показано для настроювання лоподібного каркасу 1 можна регулювати за допо"ЕО". Якщо кнопка не є нажатою протягом однієї могою регулюючого блоку, пристосованого для хвилини, то базове настроювання меню зникає і того, щоб за необхідності було можливо регулюванормальний програмний статус знову з'являється ти пристрій за винаходом на розміри різних твана екрані. рин. У програмі, для кожної з програмних операцій У четвертому можливому втіленні клапанний "Р1" і "Р2", час настроювання протягом операції механізм і циліндр 3 замінені лінійним мотором складає (0 -, 200 сек), звичайно 60 сек., відношенвідомої конструкції. Електронний блок 17 керування між умовами відкритого і закритого пристрою (0 ня пристосований для керування переміщенням - 100%), звичайно 50%, час для швидких імпульсів лінійного мотору для забезпечення функцій при(1 - 10 сек.), звичайно 2 сек., частота швидких імстрою за винаходом. Тому перевагою такого ріпульсів (0 - 100%), звичайно 30%, і рівень часу для шення є те, що немає потреби у джерелі зовнішнормальних імпульсів (1 - 10 сек.), звичайно 2 сек. ньої середи для приводу. Робота пристрою починається ініціюванням У п'ятому можливому втіленні блок енергожипрограми через робочий блок 18 як описано вище. влення знаходиться безпосередньо у пристрої і Блок керування17 тепер буде активізувати соленотому більш немає потреби у зовнішньому джерелі їдний клапан 8, внаслідок чого циліндр 3 перевоенергії. Цим досягається те, що пристрій за винадить пристрій у закрите положення. В залежності ходом є більш гнучким відносно місця використанвід вибраних базових настроювань, після коротконя. го часу, який відповідає вибраному рівню часу і Далі більш детально буде описана робота відношенню між умовами відкриття і закриття, пропристрою за винаходом з посиланням на переваграма буде забезпечувати відключення клапан 8, жне втілення. після чого пристрій знову переводиться у відкрите Робочий блок 18 (Фіг.4) електричне зв'язаний з положення. Таке пульсування продовжується, поблоком 17 керування так, що його програмні параки час для виконання операції не буде вичерпано. метри можуть бути змінені для оптимізації функціГенератор випадкових чисел, інтегрований у онування пристрою. програму для утворення швидких імпульсів, які 7 93664 8 порівняно з нормальними імпульсами відрізняютьстрій приєднують до загально відомого джерела ся частотою імпульсів. Протягом дії швидких імпуелектроживлення і джерела середовища для прильсі, соленоїдний клапан 16, додатково до соленоводу. Коли активують програму пристрою, переміїдного клапана 8, активується, що буде щення відкриття і закриття будуть імітувати фрикзабезпечувати направлення приводного середоції кабана, після яких свиноматка буде реагувати вища навколо дроселю 15, щоб були досягнуті як шляхом вивільнення гормонів і стає сприйнятлиможливо швидкі імпульси. вою до сперми при запліднюванні. Коли пристрій Коли запрограмований час операції збігає, кезавершить виконання операції 1 і починається рування буде продовжуватися на наступній операоперація 2, ємність з спермою підвішують на триції, а коли керування проходить по всіх операціях, мач 27, катетер пропускають у піхвовий отвір свито воно буде зупинено, якщо воно не було заверноматки і сперма може входити у матку свиноматшене вручну раніше. ки для запліднення. Стимуляція продовжується Пристрій, який відповідає пунктами 1, 2 і 3 фопоки ємність з спермою не спорожніє, після чого рмули винаходу, працює, коли він розміщений на пристрій може бути знятий з свиноматки і процес спині свиноматки, яку обробляють, після чого призавершують. 9 Комп’ютерна верстка Л. Купенко 93664 Підписне 10 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
