Вільнопоршневий двигун внутрішнього згорання із гідравлічною передачею потужності

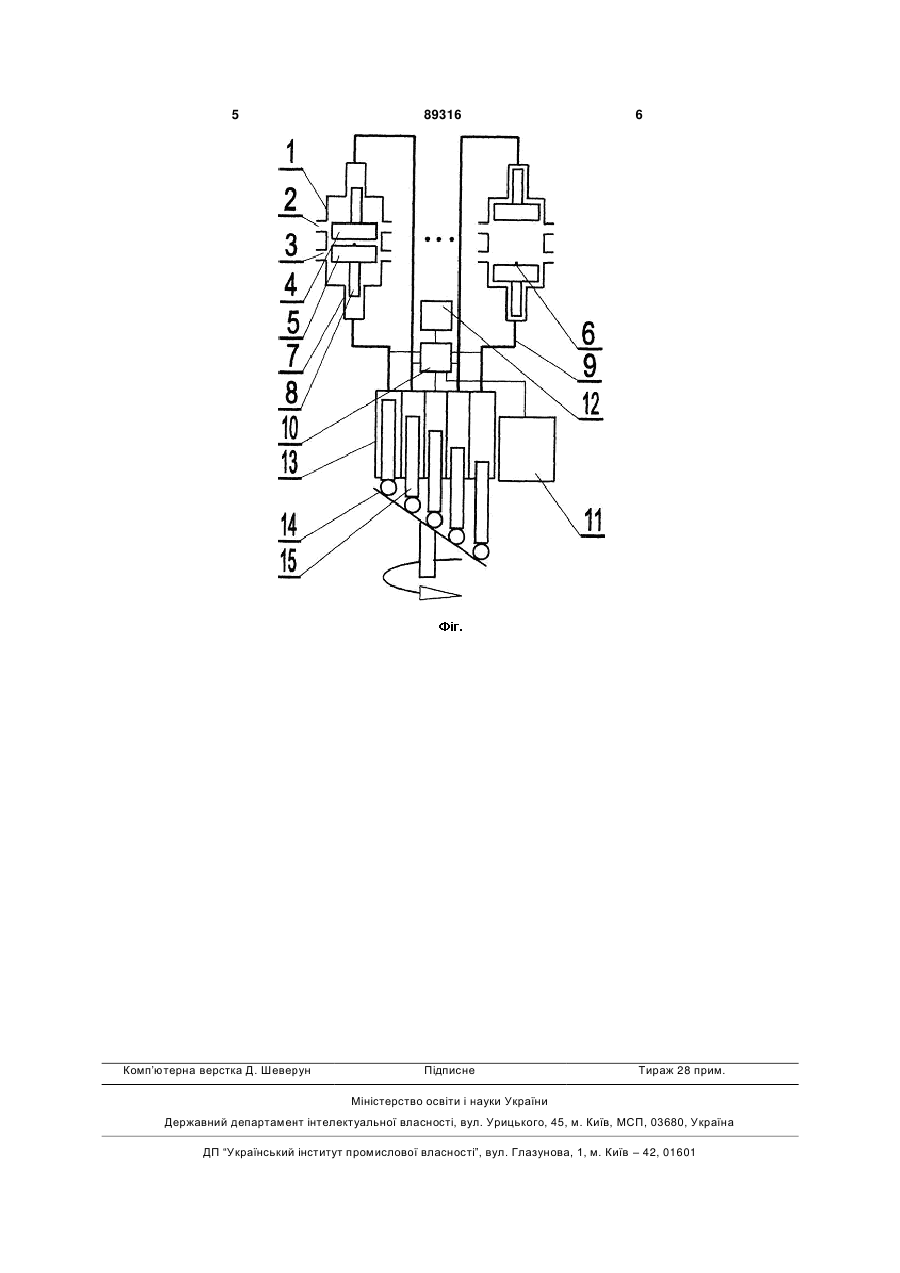

Вільнопоршневий двигун внутрішнього згорання з гідравлічною передачею потужності, що містить робочі циліндри, працюючі по двотактному дизельному циклу з впускними та випускними вікнами, поршні, які рухаються попарно у протилеж C2 1 3 89316 4 них видах палива за рахунок зміни об'єму робочої управління робочими процесами у камері згоранрідини регулятора. У той же час, синхронізація ня, а також використовувати у якості гідравлічної руху поршнів перетіканням робочої рідини в сукупрідини і палива одну речовину - наприклад, росності з електромеханічною системою управління линну олію. клапанами та системою подачі палива, які не синНа Фіг. приведено схематичне зображення віхронізовані з положенням поршнів є складною і льнопоршневого двигуна внутрішнього згорання із ненадійною. гідравлічною передачею потужності. Задачею винаходу є забезпечення гідравлічної Вільнопоршневий двигун внутрішнього згорансинхронізації руху поршнів. ня із гідравлічною передачею потужності містить Поставлена задача вирішується завдяки тому, робочі циліндри 1, працюючі по двотактному дизещо вільнопоршневий двигун внутрішнього згоранльному циклу з впускними 2 та випускними 3 вікня із гідравлічною передачею потужності містить нами, поршні 4 та 5, які рухаються попарно у проробочі циліндри, працюючі по двотактному дизетилежних напрямках, форсунки 6, силові льному циклу з впускними та випускними вікнами, гідроциліндри 7 із полими штоками 8, трубопровопоршні, які рухаються попарно у протилежних нади 9, систему клапанів 10, бак 11 для палива, гідпрямках, форсунки, силові гідроциліндри із штокароакумулятор 12 та аксіально-поршневу гідромами, трубопроводи, систему клапанів, бак для пашину 13 з нахиленим диском 14 та окремими лива, гідроакумулятор та аксіально-поршневу гідроциліндрами 15. гідромашину з нахиленим диском, причому силові Вільнопоршневий двигун внутрішнього згорангідроциліндри робочого циліндра сполучені з ня із гідравлічною передачею потужності працює окремими гідроциліндрами аксіально-поршневої наступним чином. При запуску двигуна обертангідромашини з нахиленим диском, а один із гідроням вала аксіально-поршневої гідромашини 13, циліндрів аксіально-поршневої гідромашини з напоршні 4, 5 рухаються до центрального положенхиленим диском через систему клапанів з'єднано ня. При цьому тиск у трубопроводах 9 та силових із баком для палива, гідроакумулятором та трубогідроциліндрах 7 із полими штоками 8 зростає і проводами, що з'єднують робочі камери силових при досягненні встановленого рівня спрацьовує гідроциліндрів робочого циліндра з робочою камефорсунка 6 і паливо впорскується у камеру згорою окремого гідроциліндра аксіально-поршневої рання обмежену поршнями 4, 5. Паливна суміш гідромашини з нахиленим диском, а форсунка загорається, тиск підвищується, поршні 4, 5 почивстановлена в днищі одного із поршнів робочих нають рухатись у протилежних напрямах, створюциліндрів і з'єднана із робочою камерою силового ючи надлишковий тиск у робочих камерах силових гідроциліндра робочого циліндра через полий гідроциліндрів 7, гідравлічна рідина по трубопрошток. водах 9 направляється у робочу камеру окремих Те, що силові гідроциліндри робочого циліндгідроциліндрів 15 аксіально-поршневої гідромашира сполучені з окремими гідроциліндрами аксіальни 13. У аксіально-поршневій гідромашині 13 з но-поршневої гідромашини з нахиленим диском, нахиленим диском 14 поршень окремого гідроципричому один із гідроциліндрів аксіальноліндра 15 шарнірно спирається на нахилений диск поршневої гідромашини з нахиленим диском через 14, що створює обертовий момент на валу аксіасистему клапанів з'єднано із баком для палива, льно-поршневої гідромашини 13. В подальшому гідроакумулятором та трубопроводами, що з'єдпоршень окремого гідроциліндра 15 аксіальнонують робочі камери силових гідроциліндрів робопоршневої гідромашини 13 починає стискувати чого циліндра з робочою камерою окремого гідрорідину і через трубопроводи 9 передавати тиск на циліндра аксіально-поршневої гідромашини з поршні 4, 5 робочого циліндра 1. Поршні 4, 5 рунахиленим диском, а форсунка встановлена в хаються до центрального положення і цикл повтоднищі одного із поршнів робочих циліндрів і з'єдрюється. Аналогічно зі зміщенням по фазі прохонана із робочою камерою силового гідроциліндра дять процеси в усіх робочих циліндрах 1 та робочого циліндра через полий шток, дозволяє окремих гідроциліндрах 15 аксіально-поршневої забезпечити перетворення поступального руху гідромашини13 двигуна внутрішнього згорання. поршнів, які рухаються попарно у протилежних Поповнення палива в трубопроводах 9 відбуванапрямках у обертальний рух аксіально-поршневої ється за рахунок роботи окремого гідроциліндра гідромашини з нахиленим диском та забезпечити 15 аксіально-поршневої гідромашини 13. Він засинхронізацію руху поршнів двигуна, використати безпечує подачу палива із бака 11, через систему один із гідроциліндрів аксіально-поршневої гідроклапанів 10 в гідроакумулятор 12 та трубопроводи машини з нахиленим диском, який через систему 9. клапанів з'єднано із баком для палива, гідроакуВільнопоршневий двигун внутрішнього згоранмулятором та трубопроводами, для компенсації ня із гідравлічною передачею потужності забезпевтрат гідравлічної рідини, підтримання необхідного чує під час роботи гідравлічну синхронізацію руху рівня мінімального тиску у трубопроводах та поршнів. 5 Комп’ютерна верстка Д. Шеверун 89316 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
