Млиновий пристрій

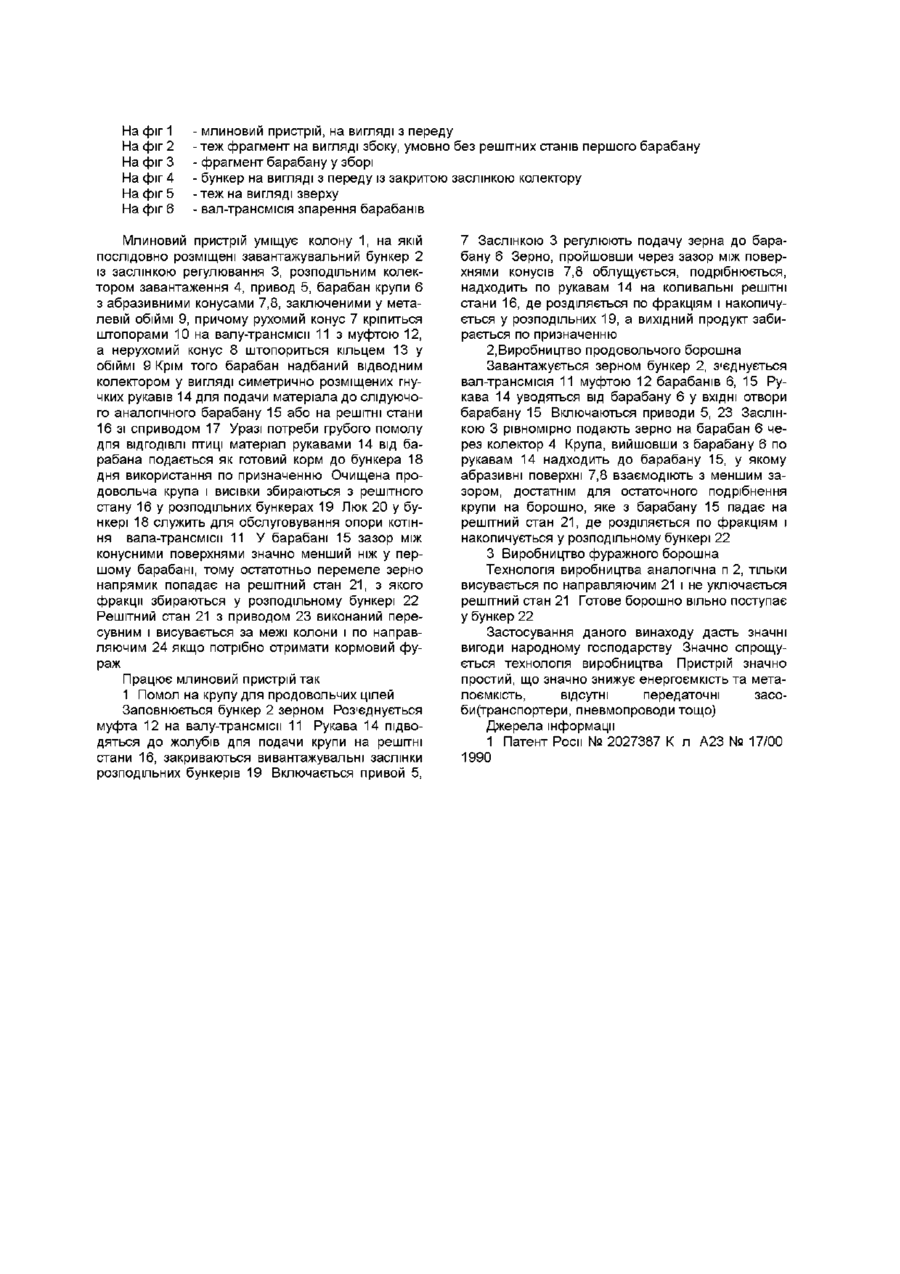

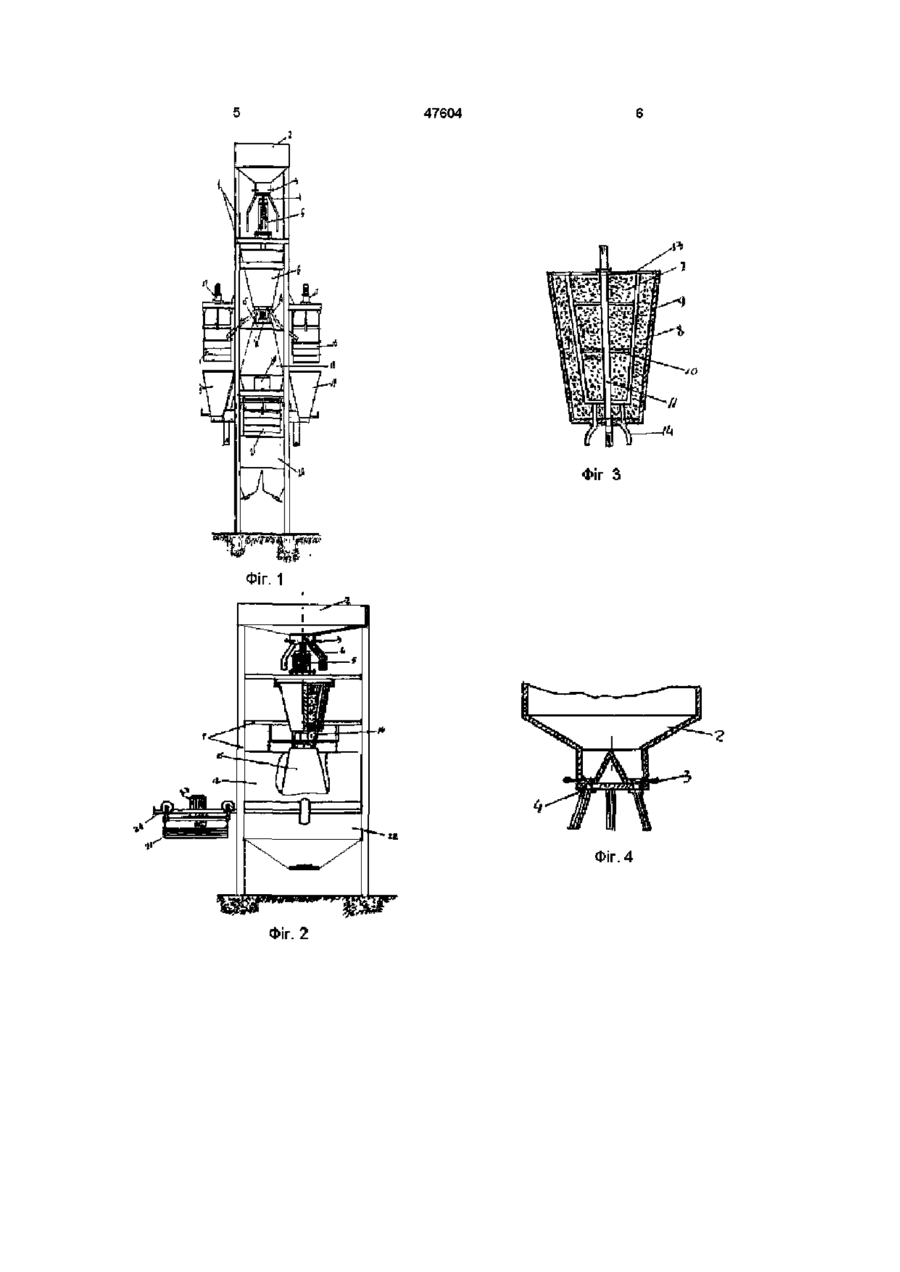

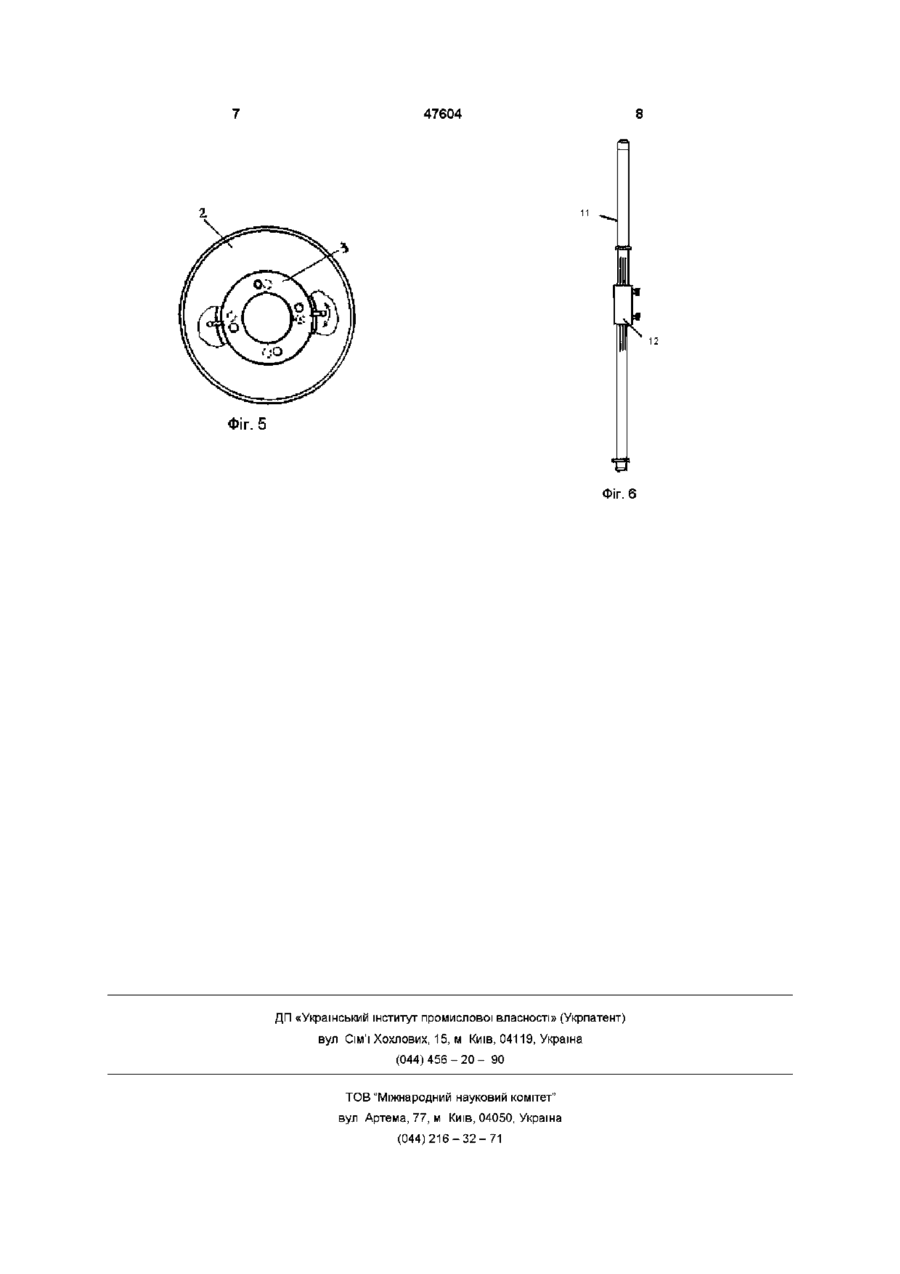

Млиновий пристрій, що містить спарені барабани, завантажувальний пристрій, який відрізняється тим, що завантажувальний пристрій облад наний заслінкою рівномірного розподілу подачі сировини у вигляді круга з симетрично розміщеними отворами, подрібнювальні барабани, обладнані валом-трансмісією із продольно пересувною муфтою, первісний барабан обладнаний розподільним колектором у вигляді симетрично розміщених на виході гнучких рукавів, кінцевий решітний стан виконаний пересувним Винахід відноситься до машинобудування, зокрема - до засобів переробки продовольчого та фуражного зерна і може бути використаний у харчовій промисловості дня виробництва продовольчого борошна, крупів та фуражного борошна для тваринництва Відомий пристрій дня приготування комбікорму, який містить два спарені конусні барабани з можливістю регулювання зазору між поверхнями робочих конусів у барабані, загальну нагрівальну камеру, загальний вивантажувальний пристрій, дозатор мікроелементів [ Патент Роси №2027387 ] Працює пристрій так попередньо очищене зерно двох культур поступає до нагрівальної камери з перегородкою і мішалкою, контактуючи з нагрівальними елементами(ТЕНи, газові труби), піджарюється, перемішується, набуваючи кращих смакових якостей Потім зерно подається на барабани, звідки готове борошно вільно падає на закритий шнековий транспортер, на якому компоненти перемішуються Одночасно у потік борошна подаються мікроелементи від дозатора Такий пристрій має недоліки Зерно подається на бокові сторони, що створює нерівномірність навантаження у роботі, нерівномірне спрацювання робочих органів, порушуються зазори Пристрій не може використовуватись для виробництва окремо харчового борошна, крупи, та фуражного борошна Ставиться задача по винаходу створити млиновий пристрій, у якому за рахунок розширення функціональних можливостей досягають ПОСЛІДОВНОСТІ операцій переробки сировини на одному пристрої без переобладнання, підвищення продук тивності за рахунок рівномірного завантаження барабанів Отримання аналогічних результатів прототипом неможливо, бо у ньому не передбачено ступінчатості обробки зерна, не передбачено сепарування Загальні ознаки винаходу та прототипу спарені барабани, завантажувальний пристрій Вирішення задачі досягаються тим, що завантаження здійснюється по вертикалі барабанів розподільним колектором Широкий асортимент продукції досягається простим переведенням операцій, зокрема на крупу задіюється лише перший барабан та його решітні стани, для продовольчого борошна задіюються обидва барабани і решітний стан другого барабану, для фуражного борошна - тільки барабани без решітних станів Ніякого переобладнання не здійснюється лише просте переведення ЛІНІЙ пуском і зупинкою приводів Задачу досягають тим, що у млиновому пристрої, що містить спарені барабани завантажувальний пристрій, згідно винаходу, завантажувальний пристрій обладнаний заслінкою рівномірного розподілу подачі сировини у вигляді круга з симетрично розміщеними отворами, подрібнювальні барабани обладнані валом-трансмісією із продольно пересувною муфтою, первісний барабан обладнаний розподільним колектором у вигляді симетрично розміщених на виході гнучких рукавів, кінцевий решітний стан виконаний пересувним Винахід схематично показаний на фіг 1-6 О (О На На На На На На фіг фіг фіг фіг фіг фіг 1 2 3 4 5 6 - млиновий пристрій, на вигляді з переду - теж фрагмент на вигляді збоку, умовно без решітних станів першого барабану - фрагмент барабану у зборі - бункер на вигляді з переду із закритою заслінкою колектору - теж на вигляді зверху - вал-трансмісія зпарення барабанів Млиновий пристрій уміщує колону 1, на якій послідовно розміщені завантажувальний бункер 2 із заслінкою регулювання 3, розподільним колектором завантаження 4, привод 5, барабан крупи 6 з абразивними конусами 7,8, заключеними у металевій обіймі 9, причому рухомий конус 7 кріпиться штопорами 10 на валу-трансмісм 11 з муфтою 12, а нерухомий конус 8 штопориться кільцем 13 у обіймі 9 Крім того барабан надбаний відводним колектором у вигляді симетрично розміщених гнучких рукавів 14 для подачи матеріала до слідуючого аналогічного барабану 15 або на решітні стани 16 зі сприводом 17 Уразі потреби грубого помолу дпя ВІДГОДІВЛІ птиці матеріал рукавами 14 від барабана подається як готовий корм до бункера 18 дня використання по призначенню Очищена продовольча крупа і висівки збираються з решітного стану 16 у розподільних бункерах 19 Люк 20 у бункері 18 служить для обслуговування опори котіння вала-трансмісм 11 У барабані 15 зазор між конусними поверхнями значно менший ніж у першому барабані, тому остатотньо перемеле зерно напрямик попадає на решітний стан 21, з якого фракції збираються у розподільному бункері 22 Решітний стан 21 з приводом 23 виконаний пересувним і висувається за межі колони і по направляючим 24 якщо потрібно отримати кормовий фураж Працює млиновий пристрій так 1 Помол на крупу для продовольчих цілей Заповнюється бункер 2 зерном Роз'єднується муфта 12 на валу-трансмісм 11 Рукава 14 підводяться до жолубів дпя подачи крупи на решітні стани 16, закриваються вивантажувальні заслінки розподільних бункерів 19 Включається привой 5, 7 Заслінкою 3 регулюють подачу зерна до барабану 6 Зерно, пройшовши через зазор між поверхнями конусів 7,8 облущується, подрібнюється, надходить по рукавам 14 на коливальні решітні стани 16, де розділяється по фракціям і накопичується у розподільних 19, а вихідний продукт забирається по призначенню 2,Виробництво продовольчого борошна Завантажується зерном бункер 2, з'єднується вал-трансмісія 11 муфтою 12 барабанів 6, 15 Рукава 14 уводяться від барабану 6 у ВХІДНІ отвори барабану 15 Включаються приводи 5, 23 Заслінкою 3 рівномірно подають зерно на барабан 6 через колектор 4 Крупа, вийшовши з барабану 6 по рукавам 14 надходить до барабану 15, у якому абразивні поверхні 7,8 взаємодіють з меншим зазором, достатнім для остаточного подрібнення крупи на борошно, яке з барабану 15 падає на решітний стан 21, де розділяється по фракціям і накопичується у розподільному бункері 22 З Виробництво фуражного борошна Технологія виробництва аналогічна п 2, тільки висувається по направляючим 21 і не уключається решітний стан 21 Готове борошно вільно поступає у бункер 22 Застосування даного винаходу дасть значні вигоди народному господарству Значно спрощується технологія виробництва Пристрій значно простий, що значно знижує енергоємкість та металоємкість, відсутні передаточні засоби(транспортери, пневмопроводи тощо) Джерела інформації 1 Патент Роси № 2027387 К л А23 № 17/00 1990 47604 Фіг З Фіг. 4 Фіг. 2 47604 ФІГ. 5 Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
