Робочий орган для укладання комбінованих лоткових зволожувачів

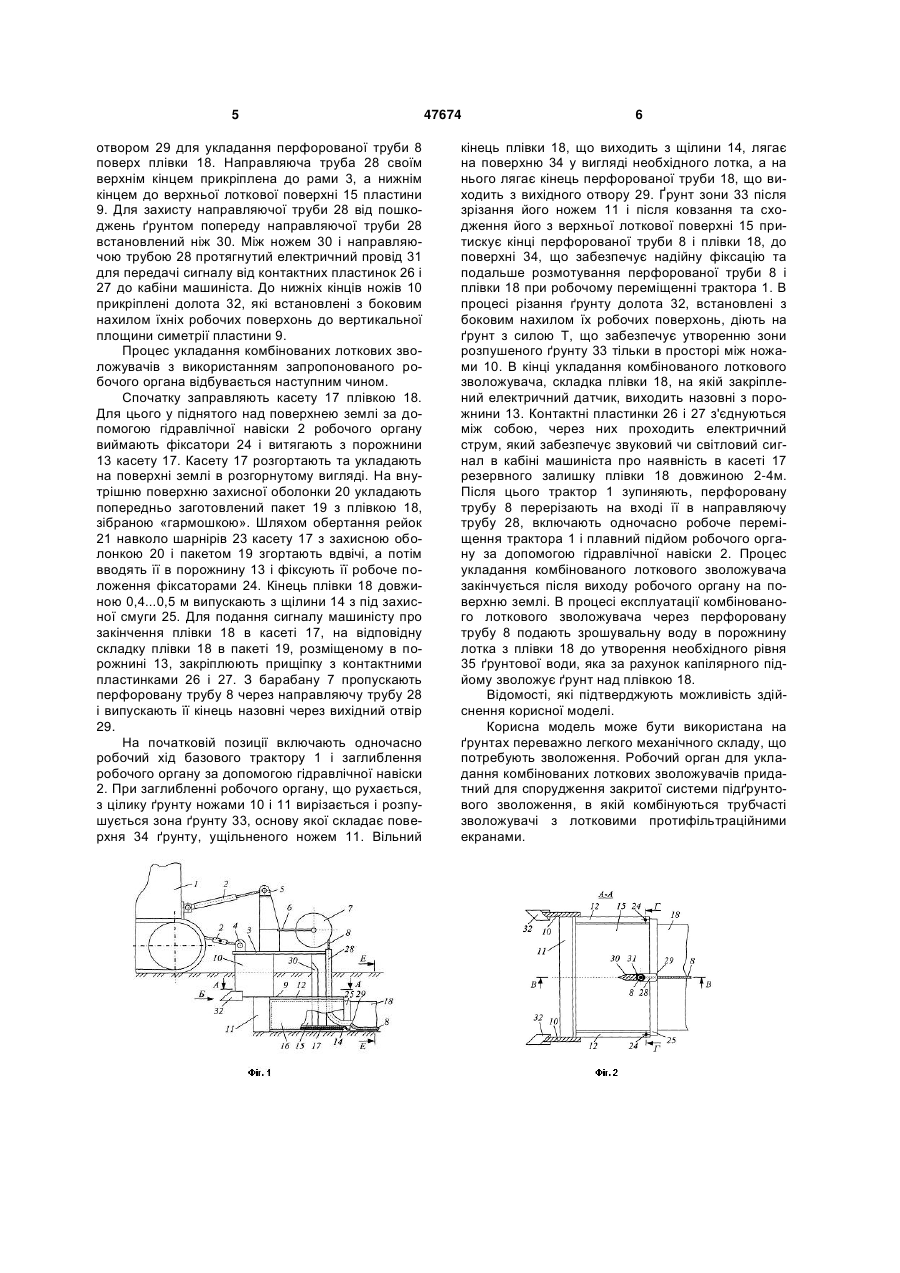

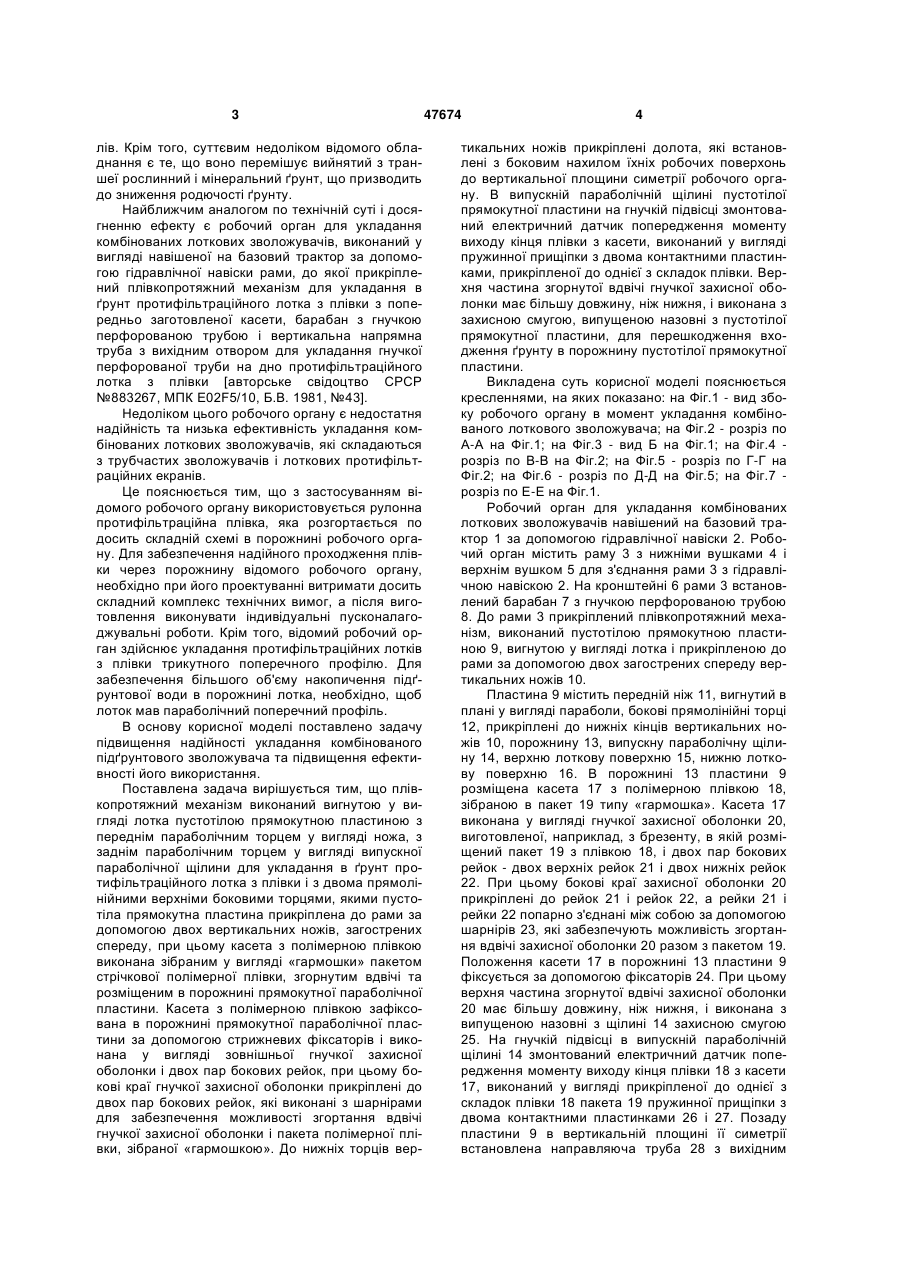

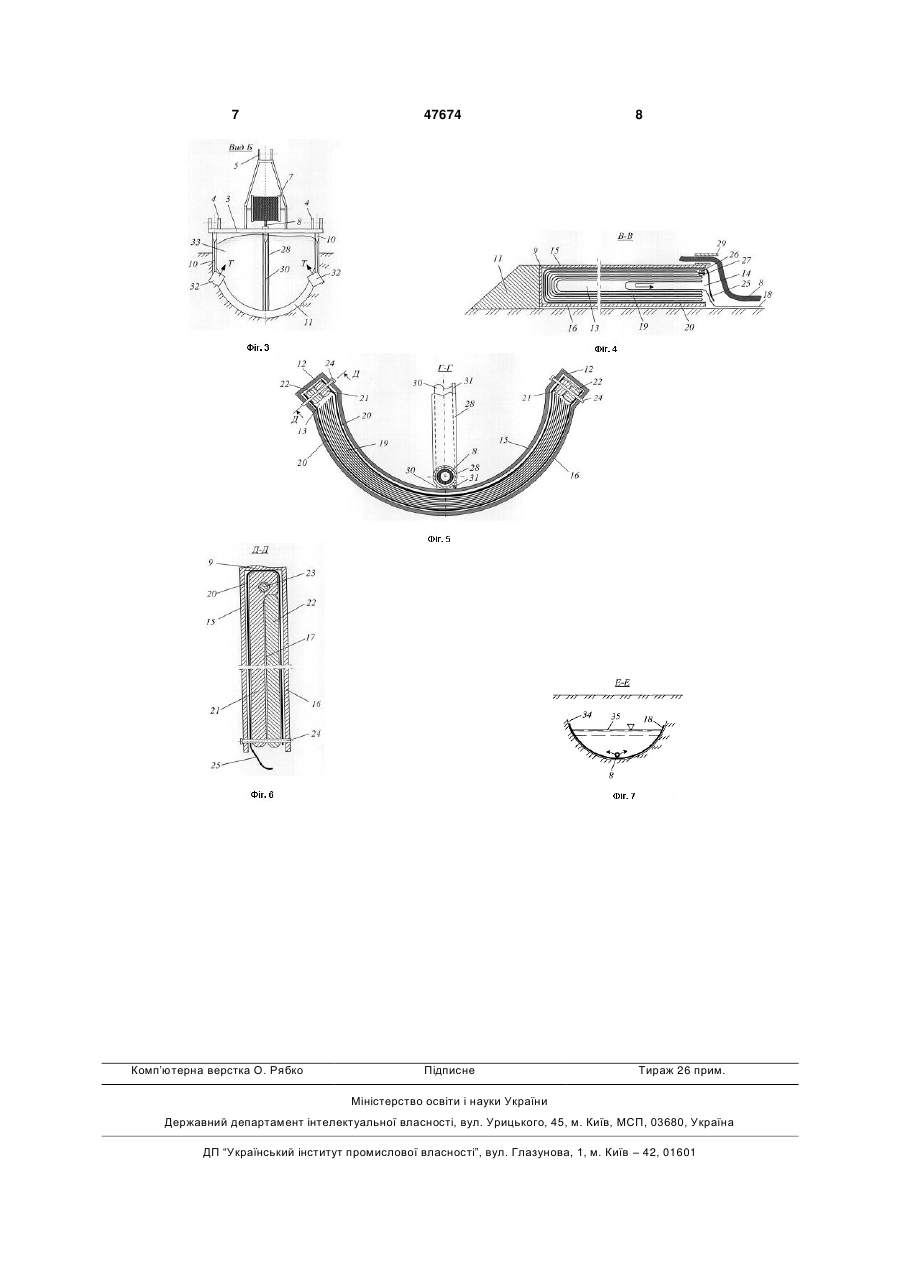

1. Робочий орган для укладання комбінованих лоткових зволожувачів, що виконаний у вигляді навішеної на базовий трактор за допомогою гідравлічної навіски рами, до якої прикріплений плівкопротяжний механізм для укладання в ґрунт протифільтраційного лотка з плівки з попередньо заготовленої касети, барабан з гнучкою перфорованою трубою і вертикальна напрямна труба з вихідним отвором для укладання гнучкої перфорованої труби на дно протифільтраційного лотка з плівки, який відрізняється тим, що плівкопротяжний механізм виконаний вигнутою у вигляді лотка пустотілою прямокутною пластиною з переднім параболічним торцем у вигляді ножа, з заднім параболічним торцем у вигляді випускної параболічної щілини для укладання в ґрунт протифільтраційного лотка з плівки і з двома прямолінійними верхніми боковими торцями, якими пустотіла прямокутна пластина прикріплена до рами за допомогою двох вертикальних ножів, загострених спереду, при цьому касета з полімерною плівкою виконана зібраним у вигляді "гармошки" пакетом стрічкової полімерної плівки, згорнутим вдвічі та розміщеним в порожнині прямокутної параболічної пластини. U 2 (19) 1 3 лів. Крім того, суттєвим недоліком відомого обладнання є те, що воно перемішує вийнятий з траншеї рослинний і мінеральний ґрунт, що призводить до зниження родючості ґрунту. Найближчим аналогом по технічній суті і досягненню ефекту є робочий орган для укладання комбінованих лоткових зволожувачів, виконаний у вигляді навішеної на базовий трактор за допомогою гідравлічної навіски рами, до якої прикріплений плівкопротяжний механізм для укладання в ґрунт протифільтраційного лотка з плівки з попередньо заготовленої касети, барабан з гнучкою перфорованою трубою і вертикальна напрямна труба з вихідним отвором для укладання гнучкої перфорованої труби на дно протифільтраційного лотка з плівки [авторське свідоцтво СРСР №883267, МПК Е02F5/10, Б.В. 1981, №43]. Недоліком цього робочого органу є недостатня надійність та низька ефективність укладання комбінованих лоткових зволожувачів, які складаються з трубчастих зволожувачів і лоткових протифільтраційних екранів. Це пояснюється тим, що з застосуванням відомого робочого органу використовується рулонна протифільтраційна плівка, яка розгортається по досить складній схемі в порожнині робочого органу. Для забезпечення надійного проходження плівки через порожнину відомого робочого органу, необхідно при його проектуванні витримати досить складний комплекс технічних вимог, а після виготовлення виконувати індивідуальні пусконалагоджувальні роботи. Крім того, відомий робочий орган здійснює укладання протифільтраційних лотків з плівки трикутного поперечного профілю. Для забезпечення більшого об'єму накопичення підґрунтової води в порожнині лотка, необхідно, щоб лоток мав параболічний поперечний профіль. В основу корисної моделі поставлено задачу підвищення надійності укладання комбінованого підґрунтового зволожувача та підвищення ефективності його використання. Поставлена задача вирішується тим, що плівкопротяжний механізм виконаний вигнутою у вигляді лотка пустотілою прямокутною пластиною з переднім параболічним торцем у вигляді ножа, з заднім параболічним торцем у вигляді випускної параболічної щілини для укладання в ґрунт протифільтраційного лотка з плівки і з двома прямолінійними верхніми боковими торцями, якими пустотіла прямокутна пластина прикріплена до рами за допомогою двох вертикальних ножів, загострених спереду, при цьому касета з полімерною плівкою виконана зібраним у вигляді «гармошки» пакетом стрічкової полімерної плівки, згорнутим вдвічі та розміщеним в порожнині прямокутної параболічної пластини. Касета з полімерною плівкою зафіксована в порожнині прямокутної параболічної пластини за допомогою стрижневих фіксаторів і виконана у вигляді зовнішньої гнучкої захисної оболонки і двох пар бокових рейок, при цьому бокові краї гнучкої захисної оболонки прикріплені до двох пар бокових рейок, які виконані з шарнірами для забезпечення можливості згортання вдвічі гнучкої захисної оболонки і пакета полімерної плівки, зібраної «гармошкою». До нижніх торців вер 47674 4 тикальних ножів прикріплені долота, які встановлені з боковим нахилом їхніх робочих поверхонь до вертикальної площини симетрії робочого органу. В випускній параболічній щілині пустотілої прямокутної пластини на гнучкій підвісці змонтований електричний датчик попередження моменту виходу кінця плівки з касети, виконаний у вигляді пружинної прищіпки з двома контактними пластинками, прикріпленої до однієї з складок плівки. Верхня частина згорнутої вдвічі гнучкої захисної оболонки має більшу довжину, ніж нижня, і виконана з захисною смугою, випущеною назовні з пустотілої прямокутної пластини, для перешкодження входження ґрунту в порожнину пустотілої прямокутної пластини. Викладена суть корисної моделі пояснюється кресленнями, на яких показано: на Фіг.1 - вид збоку робочого органу в момент укладання комбінованого лоткового зволожувача; на Фіг.2 - розріз по А-А на Фіг.1; на Фіг.3 - вид Б на Фіг.1; на Фіг.4 розріз по В-В на Фіг.2; на Фіг.5 - розріз по Г-Г на Фіг.2; на Фіг.6 - розріз по Д-Д на Фіг.5; на Фіг.7 розріз по Е-Е на Фіг.1. Робочий орган для укладання комбінованих лоткових зволожувачів навішений на базовий трактор 1 за допомогою гідравлічної навіски 2. Робочий орган містить раму 3 з нижніми вушками 4 і верхнім вушком 5 для з'єднання рами 3 з гідравлічною навіскою 2. На кронштейні 6 рами 3 встановлений барабан 7 з гнучкою перфорованою трубою 8. До рами 3 прикріплений плівкопротяжний механізм, виконаний пустотілою прямокутною пластиною 9, вигнутою у вигляді лотка і прикріпленою до рами за допомогою двох загострених спереду вертикальних ножів 10. Пластина 9 містить передній ніж 11, вигнутий в плані у вигляді параболи, бокові прямолінійні торці 12, прикріплені до нижніх кінців вертикальних ножів 10, порожнину 13, випускну параболічну щілину 14, верхню лоткову поверхню 15, нижню лоткову поверхню 16. В порожнині 13 пластини 9 розміщена касета 17 з полімерною плівкою 18, зібраною в пакет 19 типу «гармошка». Касета 17 виконана у вигляді гнучкої захисної оболонки 20, виготовленої, наприклад, з брезенту, в якій розміщений пакет 19 з плівкою 18, і двох пар бокових рейок - двох верхніх рейок 21 і двох нижніх рейок 22. При цьому бокові краї захисної оболонки 20 прикріплені до рейок 21 і рейок 22, а рейки 21 і рейки 22 попарно з'єднані між собою за допомогою шарнірів 23, які забезпечують можливість згортання вдвічі захисної оболонки 20 разом з пакетом 19. Положення касети 17 в порожнині 13 пластини 9 фіксується за допомогою фіксаторів 24. При цьому верхня частина згорнутої вдвічі захисної оболонки 20 має більшу довжину, ніж нижня, і виконана з випущеною назовні з щілині 14 захисною смугою 25. На гнучкій підвісці в випускній параболічній щілині 14 змонтований електричний датчик попередження моменту виходу кінця плівки 18 з касети 17, виконаний у вигляді прикріпленої до однієї з складок плівки 18 пакета 19 пружинної прищіпки з двома контактними пластинками 26 і 27. Позаду пластини 9 в вертикальній площині її симетрії встановлена направляюча труба 28 з вихідним 5 отвором 29 для укладання перфорованої труби 8 поверх плівки 18. Направляюча труба 28 своїм верхнім кінцем прикріплена до рами 3, а нижнім кінцем до верхньої лоткової поверхні 15 пластини 9. Для захисту направляючої труби 28 від пошкоджень ґрунтом попереду направляючої труби 28 встановлений ніж 30. Між ножем 30 і направляючою трубою 28 протягнутий електричний провід 31 для передачі сигналу від контактних пластинок 26 і 27 до кабіни машиніста. До нижніх кінців ножів 10 прикріплені долота 32, які встановлені з боковим нахилом їхніх робочих поверхонь до вертикальної площини симетрії пластини 9. Процес укладання комбінованих лоткових зволожувачів з використанням запропонованого робочого органа відбувається наступним чином. Спочатку заправляють касету 17 плівкою 18. Для цього у піднятого над поверхнею землі за допомогою гідравлічної навіски 2 робочого органу виймають фіксатори 24 і витягають з порожнини 13 касету 17. Касету 17 розгортають та укладають на поверхні землі в розгорнутому вигляді. На внутрішню поверхню захисної оболонки 20 укладають попередньо заготовлений пакет 19 з плівкою 18, зібраною «гармошкою». Шляхом обертання рейок 21 навколо шарнірів 23 касету 17 з захисною оболонкою 20 і пакетом 19 згортають вдвічі, а потім вводять її в порожнину 13 і фіксують її робоче положення фіксаторами 24. Кінець плівки 18 довжиною 0,4...0,5 м випускають з щілини 14 з під захисної смуги 25. Для подання сигналу машиністу про закінчення плівки 18 в касеті 17, на відповідну складку плівки 18 в пакеті 19, розміщеному в порожнині 13, закріплюють прищіпку з контактними пластинками 26 і 27. З барабану 7 пропускають перфоровану трубу 8 через направляючу трубу 28 і випускають її кінець назовні через вихідний отвір 29. На початковій позиції включають одночасно робочий хід базового трактору 1 і заглиблення робочого органу за допомогою гідравлічної навіски 2. При заглибленні робочого органу, що рухається, з цілику ґрунту ножами 10 і 11 вирізається і розпушується зона ґрунту 33, основу якої складає поверхня 34 ґрунту, ущільненого ножем 11. Вільний 47674 6 кінець плівки 18, що виходить з щілини 14, лягає на поверхню 34 у вигляді необхідного лотка, а на нього лягає кінець перфорованої труби 18, що виходить з вихідного отвору 29. Ґрунт зони 33 після зрізання його ножем 11 і після ковзання та сходження його з верхньої лоткової поверхні 15 притискує кінці перфорованої труби 8 і плівки 18, до поверхні 34, що забезпечує надійну фіксацію та подальше розмотування перфорованої труби 8 і плівки 18 при робочому переміщенні трактора 1. В процесі різання ґрунту долота 32, встановлені з боковим нахилом їх робочих поверхонь, діють на ґрунт з силою Т, що забезпечує утворенню зони розпушеного ґрунту 33 тільки в просторі між ножами 10. В кінці укладання комбінованого лоткового зволожувача, складка плівки 18, на якій закріплений електричний датчик, виходить назовні з порожнини 13. Контактні пластинки 26 і 27 з'єднуються між собою, через них проходить електричний струм, який забезпечує звуковий чи світловий сигнал в кабіні машиніста про наявність в касеті 17 резервного залишку плівки 18 довжиною 2-4м. Після цього трактор 1 зупиняють, перфоровану трубу 8 перерізають на вході її в направляючу трубу 28, включають одночасно робоче переміщення трактора 1 і плавний підйом робочого органу за допомогою гідравлічної навіски 2. Процес укладання комбінованого лоткового зволожувача закінчується після виходу робочого органу на поверхню землі. В процесі експлуатації комбінованого лоткового зволожувача через перфоровану трубу 8 подають зрошувальну воду в порожнину лотка з плівки 18 до утворення необхідного рівня 35 ґрунтової води, яка за рахунок капілярного підйому зволожує ґрунт над плівкою 18. Відомості, які підтверджують можливість здійснення корисної моделі. Корисна модель може бути використана на ґрунтах переважно легкого механічного складу, що потребують зволоження. Робочий орган для укладання комбінованих лоткових зволожувачів придатний для спорудження закритої системи підґрунтового зволоження, в якій комбінуються трубчасті зволожувачі з лотковими протифільтраційними екранами. 7 Комп’ютерна верстка О. Рябко 47674 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
