Шарнірний гвинтовий робочий орган
Номер патенту: 41488
Опубліковано: 25.05.2009
Автори: Вітровий Андрій Орестович, Гевко Богдан Романович, Кричківський Володимир Йосипович
Формула / Реферат
Шарнірний гвинтовий робочий орган, що розташований в гнучкому кожусі і містить окремі, шарнірно з'єднані між собою секції, котрі виконані у вигляді основи та закріпленої на ній гвинтової поверхні, який відрізняється тим, що основа кожної секції виконана у вигляді пластин, вільні кінці яких є плоскими і розташовані у двох взаємно перпендикулярних площинах, а основи сусідніх секцій шарнірно з'єднані між собою за допомогою пальця і антифрикційних втулок, причому в середній частині кожної пластини закріплені гвинтові ребра.
Текст

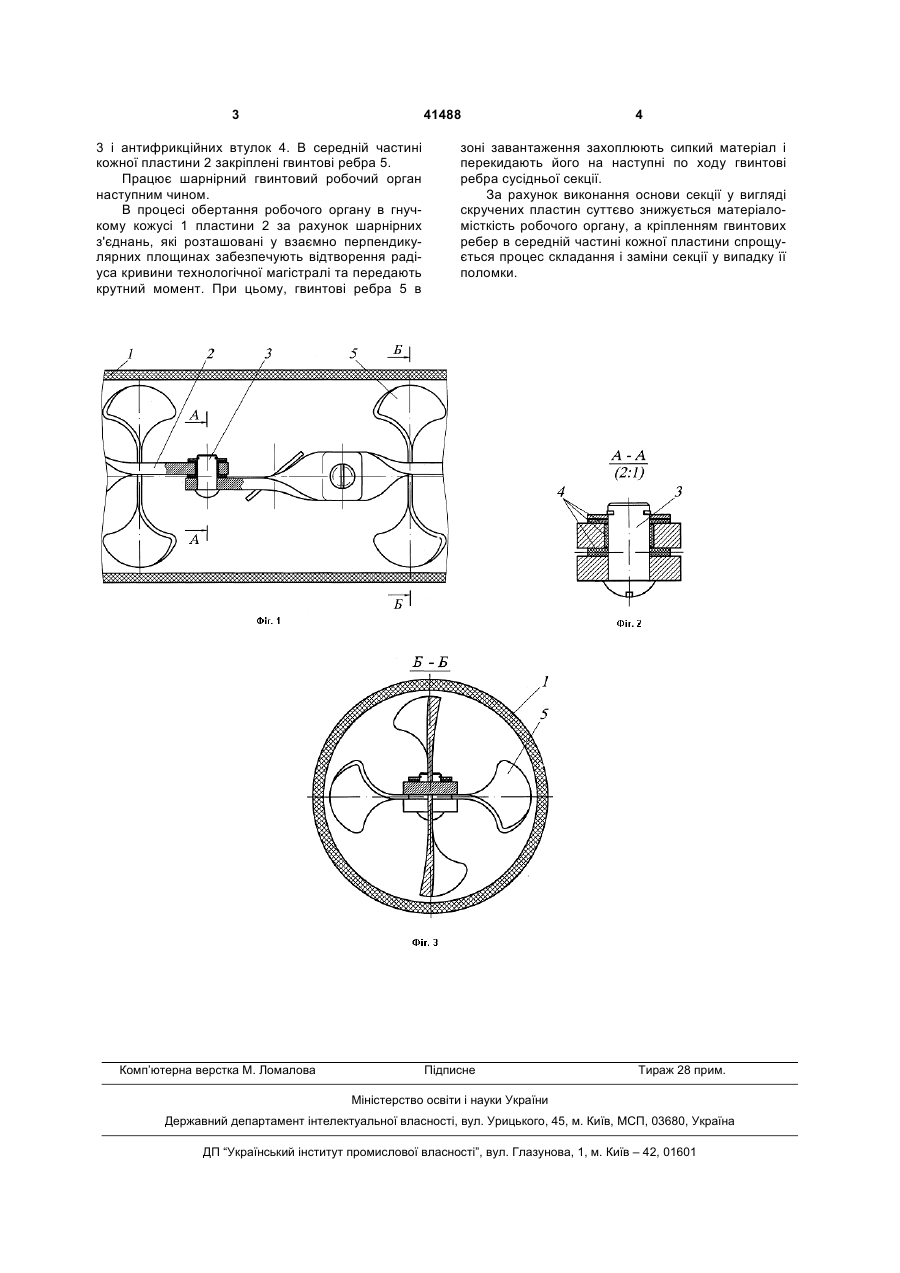

Шарнірний гвинтовий робочий орган, що розташований в гнучкому кожусі і містить окремі, ша 3 41488 3 і антифрикційних втулок 4. В середній частині кожної пластини 2 закріплені гвинтові ребра 5. Працює шарнірний гвинтовий робочий орган наступним чином. В процесі обертання робочого органу в гнучкому кожусі 1 пластини 2 за рахунок шарнірних з'єднань, які розташовані у взаємно перпендикулярних площинах забезпечують відтворення радіуса кривини технологічної магістралі та передають крутний момент. При цьому, гвинтові ребра 5 в Комп’ютерна верстка М. Ломалова 4 зоні завантаження захоплюють сипкий матеріал і перекидають його на наступні по ходу гвинтові ребра сусідньої секції. За рахунок виконання основи секції у вигляді скручених пластин суттєво знижується матеріаломісткість робочого органу, а кріпленням гвинтових ребер в середній частині кожної пластини спрощується процес складання і заміни секції у випадку її поломки. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHinged screw operating unit
Автори англійськоюKrychkivskyi Volodymyr Yosypovych, Vitrovyi Andrii Orestovych, Hevko Bohdan Romanovych
Назва патенту російськоюШарнирный винтовой рабочий орган
Автори російськоюКричкивский Владимир Иосифович, Ветровой Андрей Орестович, Гевко Богдан Романович
МПК / Мітки
МПК: B65G 33/00
Мітки: гвинтовий, робочий, шарнірний, орган
