Загортач зернової сівалки

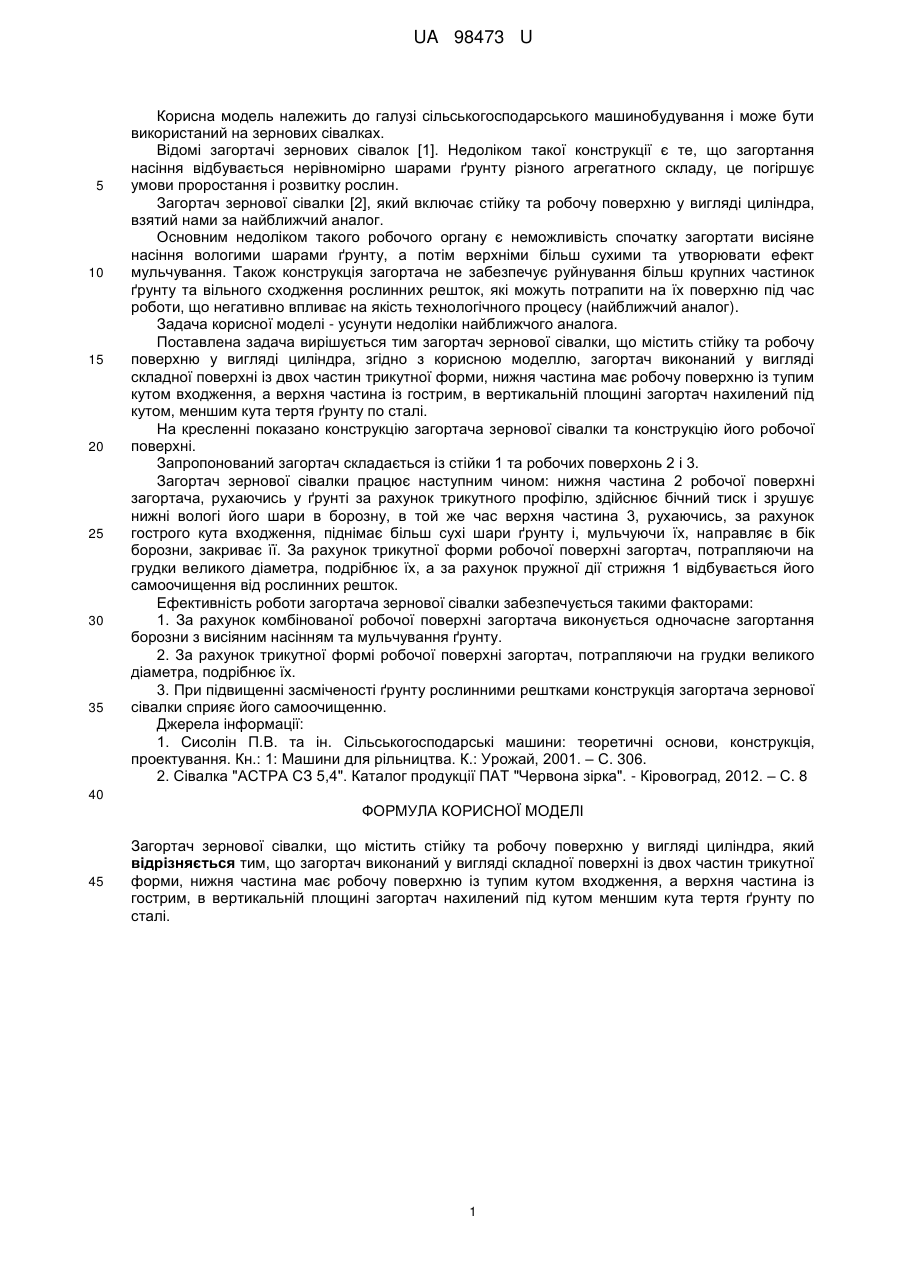

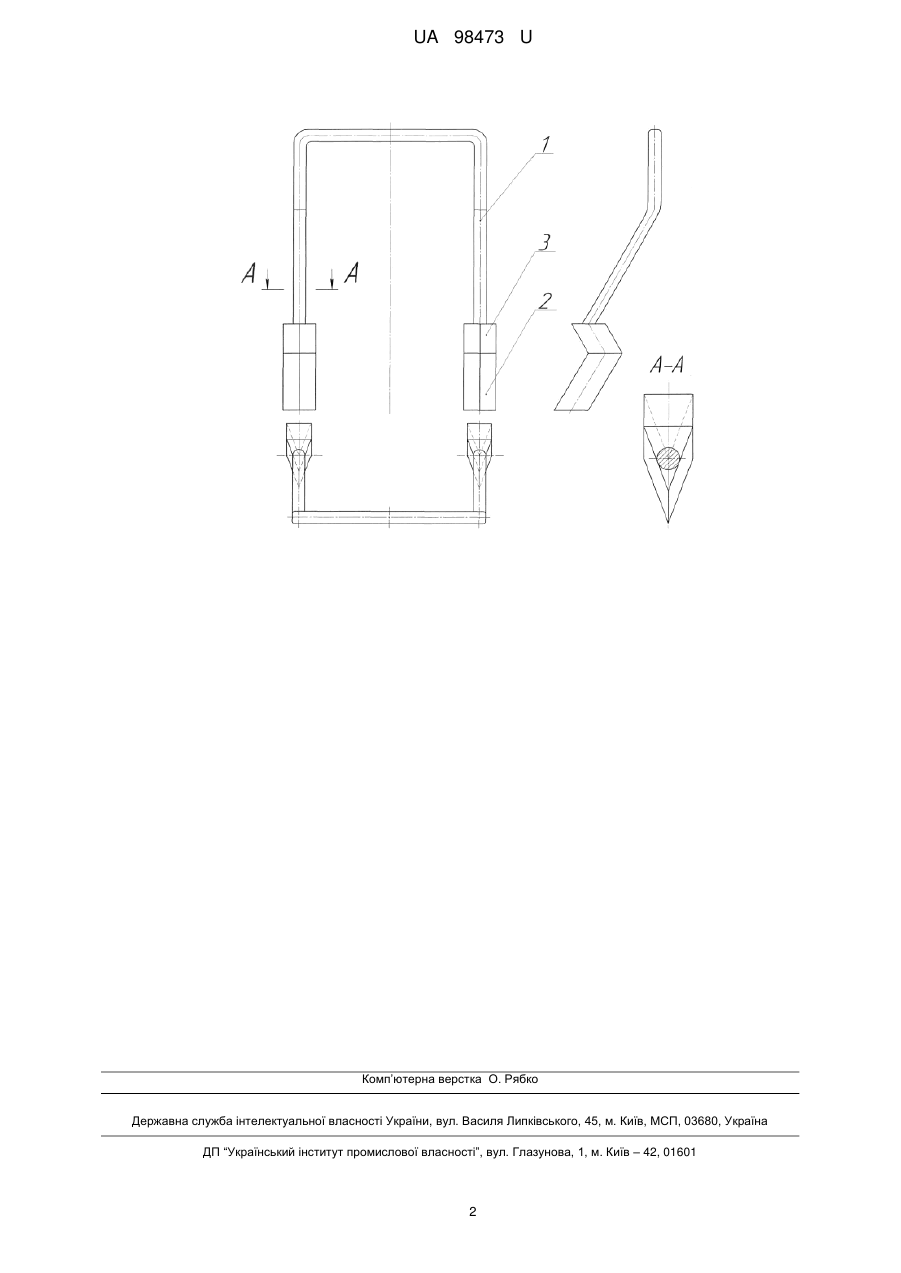

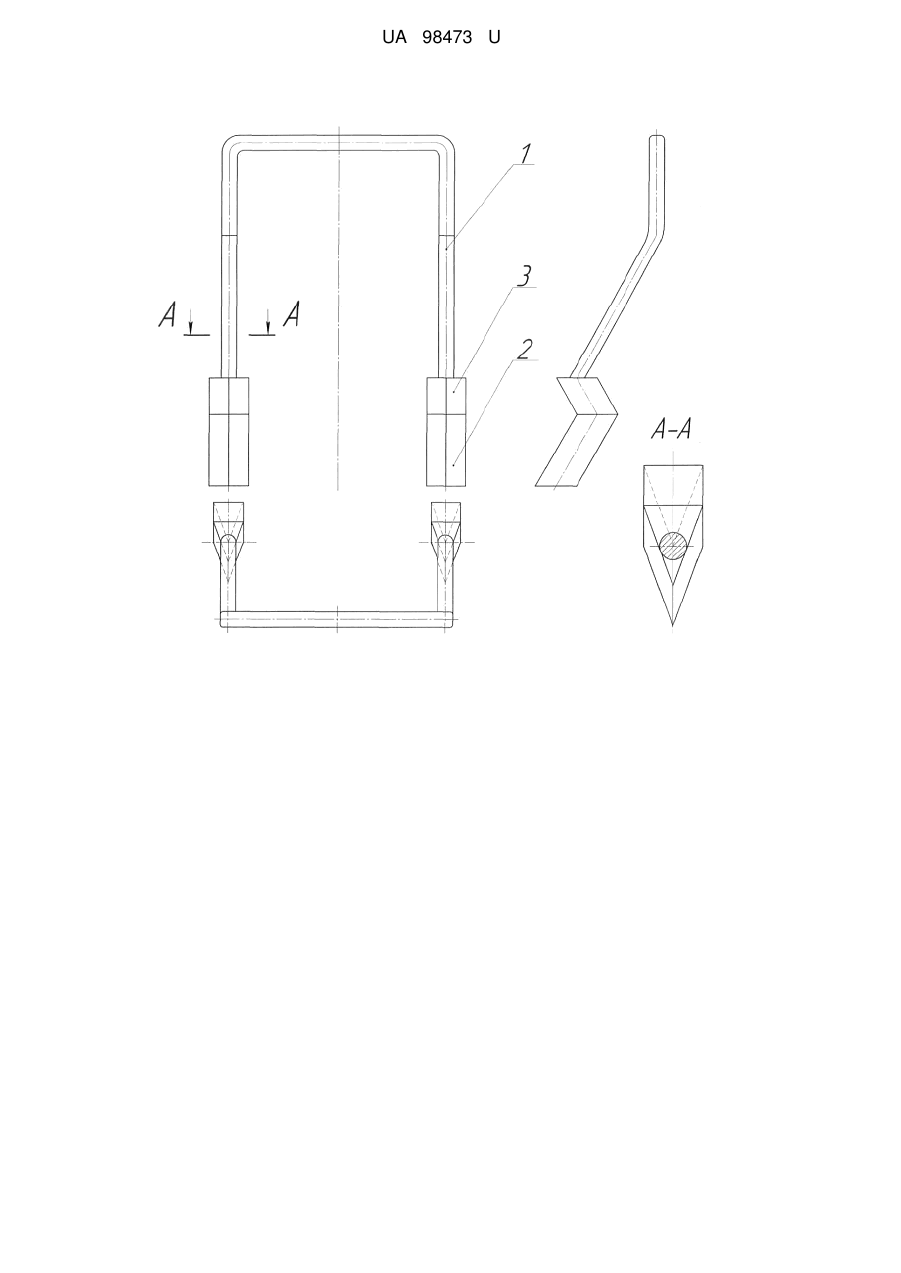

Реферат: Загортач зернової сівалки містить стійку та робочу поверхню у вигляді циліндра. Загортач виконаний у вигляді складної поверхні із двох частин трикутної форми, нижня частина має робочу поверхню із тупим кутом входження, а верхня частина із гострим, в вертикальній площині загортач нахилений під кутом меншим кута тертя ґрунту по сталі. UA 98473 U (54) ЗАГОРТАЧ ЗЕРНОВОЇ СІВАЛКИ UA 98473 U UA 98473 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використаний на зернових сівалках. Відомі загортачі зернових сівалок [1]. Недоліком такої конструкції є те, що загортання насіння відбувається нерівномірно шарами ґрунту різного агрегатного складу, це погіршує умови проростання і розвитку рослин. Загортач зернової сівалки [2], який включає стійку та робочу поверхню у вигляді циліндра, взятий нами за найближчий аналог. Основним недоліком такого робочого органу є неможливість спочатку загортати висіяне насіння вологими шарами ґрунту, а потім верхніми більш сухими та утворювати ефект мульчування. Також конструкція загортача не забезпечує руйнування більш крупних частинок ґрунту та вільного сходження рослинних решток, які можуть потрапити на їх поверхню під час роботи, що негативно впливає на якість технологічного процесу (найближчий аналог). Задача корисної моделі - усунути недоліки найближчого аналога. Поставлена задача вирішується тим загортач зернової сівалки, що містить стійку та робочу поверхню у вигляді циліндра, згідно з корисною моделлю, загортач виконаний у вигляді складної поверхні із двох частин трикутної форми, нижня частина має робочу поверхню із тупим кутом входження, а верхня частина із гострим, в вертикальній площині загортач нахилений під кутом, меншим кута тертя ґрунту по сталі. На кресленні показано конструкцію загортача зернової сівалки та конструкцію його робочої поверхні. Запропонований загортач складається із стійки 1 та робочих поверхонь 2 і 3. Загортач зернової сівалки працює наступним чином: нижня частина 2 робочої поверхні загортача, рухаючись у ґрунті за рахунок трикутного профілю, здійснює бічний тиск і зрушує нижні вологі його шари в борозну, в той же час верхня частина 3, рухаючись, за рахунок гострого кута входження, піднімає більш сухі шари ґрунту і, мульчуючи їх, направляє в бік борозни, закриває її. За рахунок трикутної форми робочої поверхні загортач, потрапляючи на грудки великого діаметра, подрібнює їх, а за рахунок пружної дії стрижня 1 відбувається його самоочищення від рослинних решток. Ефективність роботи загортача зернової сівалки забезпечується такими факторами: 1. За рахунок комбінованої робочої поверхні загортача виконується одночасне загортання борозни з висіяним насінням та мульчування ґрунту. 2. За рахунок трикутної формі робочої поверхні загортач, потрапляючи на грудки великого діаметра, подрібнює їх. 3. При підвищенні засміченості ґрунту рослинними рештками конструкція загортача зернової сівалки сприяє його самоочищенню. Джерела інформації: 1. Сисолін П.В. та ін. Сільськогосподарські машини: теоретичні основи, конструкція, проектування. Кн.: 1: Машини для рільництва. К.: Урожай, 2001. – С. 306. 2. Сівалка "АСТРА СЗ 5,4". Каталог продукції ПАТ "Червона зірка". - Кіровоград, 2012. – С. 8 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Загортач зернової сівалки, що містить стійку та робочу поверхню у вигляді циліндра, який відрізняється тим, що загортач виконаний у вигляді складної поверхні із двох частин трикутної форми, нижня частина має робочу поверхню із тупим кутом входження, а верхня частина із гострим, в вертикальній площині загортач нахилений під кутом меншим кута тертя ґрунту по сталі. 1 UA 98473 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
