Спосіб зволоження капілярно-пористих матеріалів

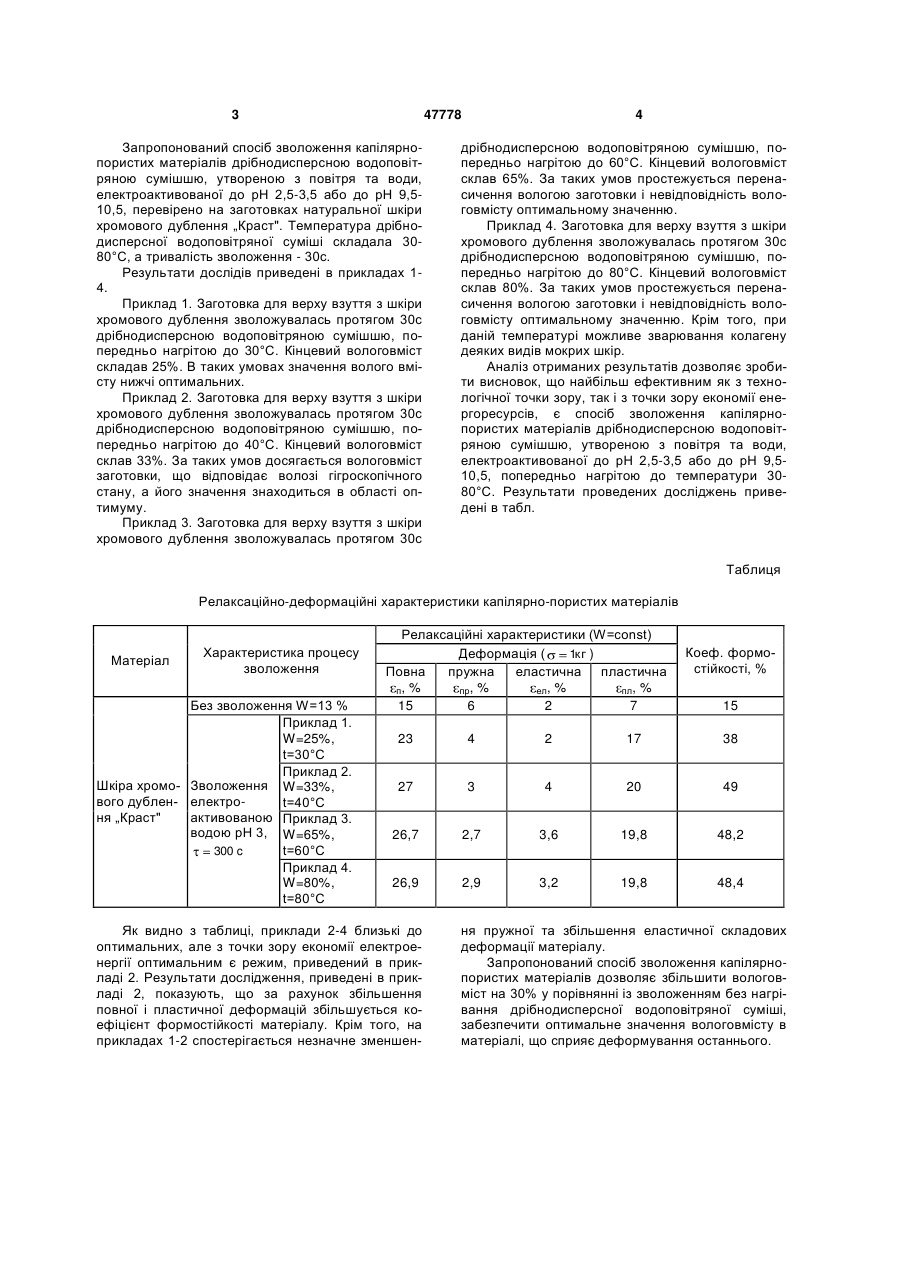

Спосіб зволоження капілярно-пористих матеріалів, що включає обробку поверхні матеріалів з бахтарм'яної сторони дрібнодисперсною водоповітряною сумішшю, утвореною з повітря та води, електроактивованої до рН 2,5-3,5 або до рН 9,510,5, який відрізняється тим, що обробку дрібнодисперсною водоповітряною сумішшю здійснюють при температурі 30÷80 °С. (19) (21) u200908599 (22) 14.08.2009 (24) 25.02.2010 (46) 25.02.2010, Бюл.№ 4, 2010 р. (72) САВЧЕНКО ГАЛИНА В'ЯЧЕСЛАВІВНА, ЗЛОТЕНКО БОРИС МИКОЛАЙОВИЧ, МУСІЄНКО ВОЛОДИМИР ОНИКІЙОВИЧ, МАТВІЄНКО ОЛЕГ АНДРІЙОВИЧ, ЦИМБАЛЕНКО ОЛЕКСІЙ ПАНАСОВИЧ 3 47778 Запропонований спосіб зволоження капілярнопористих матеріалів дрібнодисперсною водоповітряною сумішшю, утвореною з повітря та води, електроактивованої до рН 2,5-3,5 або до рН 9,510,5, перевірено на заготовках натуральної шкіри хромового дублення „Краст". Температура дрібнодисперсної водоповітряної суміші складала 3080°С, а тривалість зволоження - 30с. Результати дослідів приведені в прикладах 14. Приклад 1. Заготовка для верху взуття з шкіри хромового дублення зволожувалась протягом 30с дрібнодисперсною водоповітряною сумішшю, попередньо нагрітою до 30°С. Кінцевий вологовміст складав 25%. В таких умовах значення волого вмісту нижчі оптимальних. Приклад 2. Заготовка для верху взуття з шкіри хромового дублення зволожувалась протягом 30с дрібнодисперсною водоповітряною сумішшю, попередньо нагрітою до 40°С. Кінцевий вологовміст склав 33%. За таких умов досягається вологовміст заготовки, що відповідає волозі гігроскопічного стану, а його значення знаходиться в області оптимуму. Приклад 3. Заготовка для верху взуття з шкіри хромового дублення зволожувалась протягом 30с 4 дрібнодисперсною водоповітряною сумішшю, попередньо нагрітою до 60°С. Кінцевий вологовміст склав 65%. За таких умов простежується перенасичення вологою заготовки і невідповідність вологовмісту оптимальному значенню. Приклад 4. Заготовка для верху взуття з шкіри хромового дублення зволожувалась протягом 30с дрібнодисперсною водоповітряною сумішшю, попередньо нагрітою до 80°С. Кінцевий вологовміст склав 80%. За таких умов простежується перенасичення вологою заготовки і невідповідність вологовмісту оптимальному значенню. Крім того, при даній температурі можливе зварювання колагену деяких видів мокрих шкір. Аналіз отриманих результатів дозволяє зробити висновок, що найбільш ефективним як з технологічної точки зору, так і з точки зору економії енергоресурсів, є спосіб зволоження капілярнопористих матеріалів дрібнодисперсною водоповітряною сумішшю, утвореною з повітря та води, електроактивованої до рН 2,5-3,5 або до рН 9,510,5, попередньо нагрітою до температури 3080°С. Результати проведених досліджень приведені в табл. Таблиця Релаксаційно-деформаційні характеристики капілярно-пористих матеріалів Матеріал Характеристика процесу зволоження Без зволоження W=13 % Приклад 1. W=25%, t=30°С Приклад 2. Шкіра хромо- Зволоження W=33%, вого дублен- електроt=40°С ня „Краст" активованою Приклад 3. водою рН 3, W=65%, t=60°С 300 c Приклад 4. W=80%, t=80°С Релаксаційні характеристики (W=const) Деформація ( 1кг ) Повна пружна еластична пластична п, % пр, % ел, % пл, % 15 6 2 7 Коеф. формостійкості, % 15 23 4 2 17 38 27 3 4 20 49 26,7 2,7 3,6 19,8 48,2 26,9 2,9 3,2 19,8 48,4 Як видно з таблиці, приклади 2-4 близькі до оптимальних, але з точки зору економії електроенергії оптимальним є режим, приведений в прикладі 2. Результати дослідження, приведені в прикладі 2, показують, що за рахунок збільшення повної і пластичної деформацій збільшується коефіцієнт формостійкості матеріалу. Крім того, на прикладах 1-2 спостерігається незначне зменшен ня пружної та збільшення еластичної складових деформації матеріалу. Запропонований спосіб зволоження капілярнопористих матеріалів дозволяє збільшити вологовміст на 30% у порівнянні із зволоженням без нагрівання дрібнодисперсної водоповітряної суміші, забезпечити оптимальне значення вологовмісту в матеріалі, що сприяє деформування останнього. 5 Комп’ютерна верстка А. Крулевський 47778 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
