Система постачання споживачів питною водою підвищеної якості

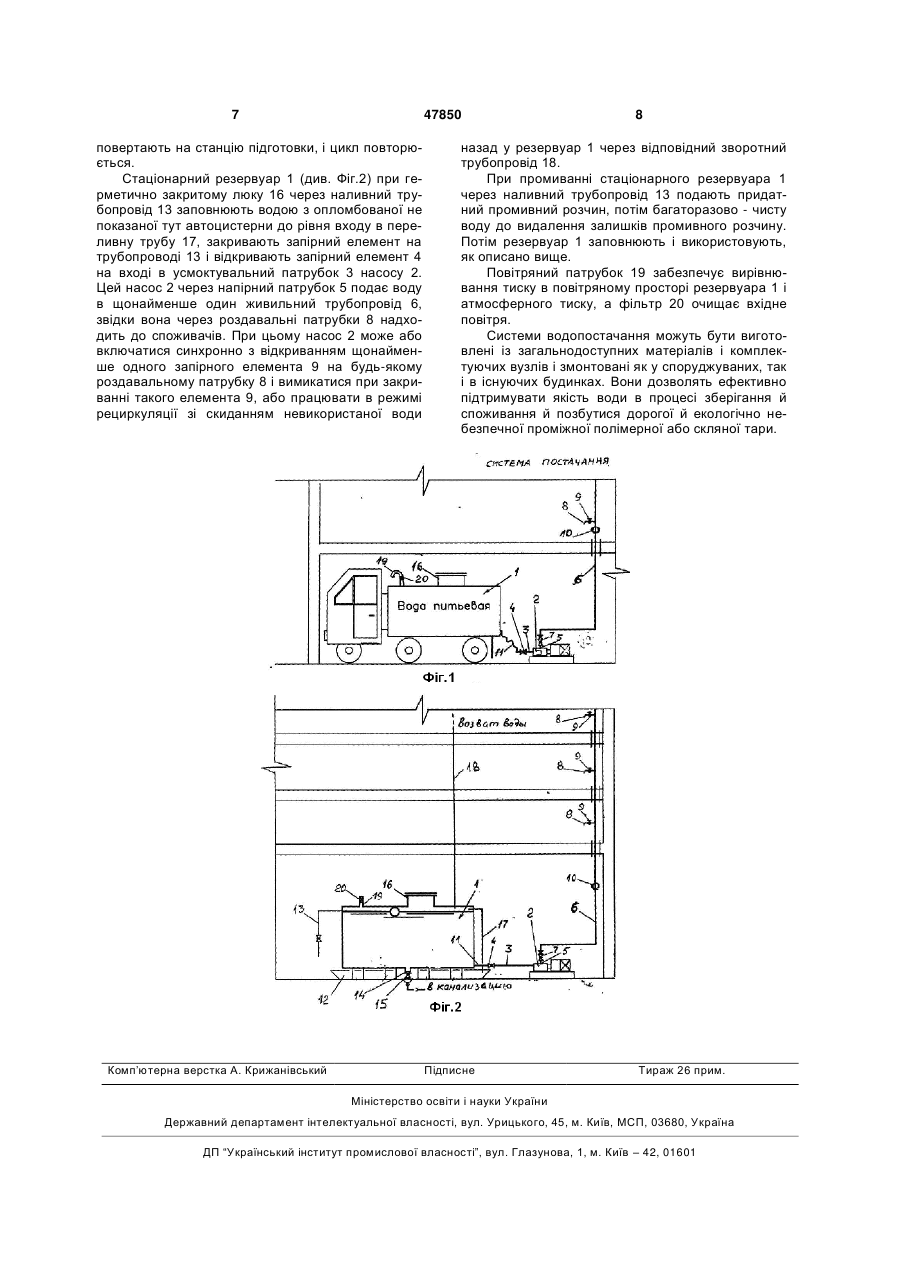

1. Система постачання споживачів питною водою підвищеної якості, що має резервуар для зберігання перехідного запасу води, розташований безпосередньо в зоні споживання води, щонайменше один насос, що має усмоктувальний патрубок, підключений до резервуара через запірний елемент, і напірний патрубок, щонайменше один живильний трубопровід для подачі води споживачам, що підключений до напірного патрубка насоса й оснащений відсікачем зворотного потоку води й щонайменше одним роздавальним патрубком, запірний елемент, установлений на відповідному роздавальному патрубку, й щонайменше один засіб обліку споживання води. 2. Система за п. 1, що включає змінний багатооборотний резервуар з розташованим у придонній частині водовідбірним патрубком для підключення до усмоктувального патрубка насоса. 3. Система за п. 2, у якій змінний багатооборотний резервуар оснащений відкритим в атмосферу по U 2 (19) 1 3 Наприклад, з WO 2006/006946 А1 (19.01.2006) і патенту України №75778 відомий пристрій для комплексної обробки води для зниження її жорсткості й стерилізації. Якість питної води на виході з такого пристрою відповідає самим суворим вимогам. На жаль, для доставки й зберігання запасів питної води підвищеної якості використовують полімерну або, значно рідше, скляну або іншу тару у вигляді балонів чи бутлів. її ємність звичайно обрана в інтервалі від трьох до п'ятдесятьох літрів. Через труднощі стерилізації таку тару після декількох циклів, а нерідко навіть після однократного використання викидають на звалища, що економічно невигідно й екологічно шкідливо. Мало того, споживачі води у тарі систематично гають час на очікування її доставки. Тому існує насущна потреба в створенні такої системи постачання споживачів питною водою підвищеної якості, що дозволила б прямо зв'язати виробників і споживачів і звела б до мінімуму соціально-економічні витрати. Дивно, але система постачання споживачів питною водою, що найближча до пропонованої далі системи по технічній суті, нині загальновідома й описана в легкодоступних довідкових виданнях. Дійсно, зі статті «Водоснабжение» [«Политехнический словарь», - М.: Издательство «Советская энциклопедия», 1976, с.84] відома система постачання населення стандартно очищеною питною водою, що включає: щонайменше два поперемінно працюючих на станції водоочищення центральних резервуара, кожний з яких має об'єм, достатній для зберігання перехідного запасу води, підключений по входу до джерела очищеної води і придатний для використання в режимі безперервного підживлення свіжою водою й безперервного ж відбору води, трубопровідну мережу для подачі води споживачам, що включає щонайменше один магістральний водовід, підключений на виходи зазначених резервуарів, і множину відгалужень від такого водоводу, до яких підключені внутрішні водогінні мережі окремих будинків, оснащені роздавальними патрубками, щонайменше один придатний засіб створення напору в трубопровідній мережі (наприклад, у вигляді водонапірної башти і/або насоса) і запірно-регулюючу арматуру (зокрема, крани або вентилі) на вході в трубопровідну мережу й на кожному роздавальному патрубку. Для попередження бактеріального забруднення описаної системи вся питна вода, що її заповнює, повинна бути хімічно знезаражена (звичайно, шляхом хлорування й, рідше, шляхом озонування). Відповідно, на вході в центральні резервуари встановлений щонайменше один хлоратор або озонатор. Очевидно, що в такій, по суті проточній, системі при своєчасному почерговому очищенні центральних резервуарів легко підтримувати практичну стерильність питної води, що поставляється споживачам. Однак ця відома система призначена для великотоннажного централізованого водопостачання міських поселень й, у відомому виді, не придатна 47850 4 для подачі обмежених об'ємів питної води підвищеної якості на замовлення окремих фірм і громадян. Відповідно, згадані непродуктивні витрати матеріальних ресурсів на малооборотну (і, тим більше, на необоротну) тару та її поховання у відвалах або утилізацію і транспортні витрати на доставку заповненої й вивіз порожньої тари продовжують зростати в міру росту попиту на питну воду підвищеної якості. В основу корисної моделі поставлена задача шляхом зміни набору й взаємозв'язку частин створити таку малотоннажну систему постачання споживачів питною водою підвищеної якості, що придатна для підтримки якості води й виключає потребу в проміжній малооборотній або необоротній тарі. Поставлена задача вирішена тим, що система постачання споживачів питною водою підвищеної якості відповідно до винахідницького задуму мають: резервуар для зберігання перехідного запасу води, розташований безпосередньо в зоні споживання води, щонайменше один насос, що має усмоктувальний патрубок, підключений до резервуара через запірний елемент, і напірний патрубок, щонайменше один живильний трубопровід для подачі води споживачам, що підключений до напірного патрубка насоса й оснащений відсікачем зворотного струму води й щонайменше одним роздавальним патрубком, запірний елемент, установлений на відповідному роздавальному патрубку, й щонайменше один засіб обліку споживання води. Запропонована система залежно від місця установки й короткочасного (наприклад, добового або тижневого) попиту на воду може мати ємність від декількох сотень літрів до декількох десятків кубометрів. Протягом таких строків неважко підтримувати якість води на вихідному рівні, а використання автоцистерн для доставки води в такі системи виключає потребу в маломісткій проміжній тарі. Перша додаткова відмінність полягає в тому, що система включає змінний багатооборотний резервуар з розташованим у придонній частині водовідбірним патрубком для підключення до усмоктувального патрубка насоса. Це зручно при постачанні води підвищеної якості в об'ємах до декількох кубометрів, оскільки дозволяє централізовано очищати й стерилізувати резервуари перед кожним черговим наповненням і гарантувати збереження якості води аж до вичерпання запасу, тому що виключає доступ обслуговуючого персоналу й випадкових осіб до води по всьому технологічному ланцюгу. Друга, додаткова до першої, відмінність полягає в тому, що змінний багатооборотний резервуар оснащений відкритим в атмосферу повітряним патрубком з фільтром для очищення повітря. Це виключає підсмоктування неочищеного повітря в резервуар, що спорожняється. Третя додаткова відмінність полягає в тому, що система включає встановлений на корозійнос 5 тійкому піддоні стаціонарний резервуар, оснащений наливним трубопроводом для періодичного підключення до засобу доставки питної води або до джерела промивної рідини на водній основі, розташованим у придонній частині водовідбірним патрубком для підключення до усмоктувального патрубка насоса, нижнім зливальним патрубком з запірним елементом для підключення до системи каналізації, люком для технічного обслуговування й переливною трубою для попередження переповнення. Четверта, додаткова до третьої, відмінність полягає в тому, що система оснащена щонайменше одним зворотним трубопроводом для підключення кінцевої частини відповідного живильного трубопроводу до резервуара. Це дозволяє підтримувати систему в стані рециркуляції залишкового запасу води. П'ята, додаткова до третьої, відмінність полягає в тому, що стаціонарний резервуар оснащений відкритим в атмосферу повітряним патрубком з фільтром для очищення повітря. Остання додаткова відмінність полягає в тому, що засіб обліку споживання води обраний із групи, що складається з лічильника витрати води й керованого дозатора води з вбудованим у ланцюг керування приймачем платежів. Лічильники зручні для оснащення множини роздавальних патрубків в окремих квартирах або офісах, а керовані дозатори - для продажу доз води довільним покупцям (наприклад, у під'їздах багатоквартирних будинків). Далі суть корисної моделі пояснюється докладним описом структури й роботи системи постачання споживачів питною водою підвищеної якості з посиланнями на додані креслення, де зображені на: Фіг.1 - структурна схема системи на основі змінного багатооборотного резервуара; Фіг.2 - структурна схема системи на основі стаціонарного резервуара. Незалежно від конкретної форми виконання окремих частин і місця монтажу система постачання споживачів питною водою підвищеної якості має (див. фігури 1 і 2). резервуар 1 для зберігання перехідного запасу води, розташований безпосередньо в зоні споживання води, тобто в житловому або; громадському будинку або в прибудові до нього, щонайменше один насос 2, що має усмоктувальний патрубок 3, підключений до резервуара 1 через запірний елемент 4, і напірний патрубок 5, щонайменше один живильний трубопровід 6 для подачі води споживачам, що підключений до напірного патрубка 5 насоса 2 і оснащений відсікачем 7 зворотного струму води (зокрема, у вигляді запірного елемента, як показано на кресленнях, або загальновідомого придатного зворотного клапана) і щонайменше одним роздавальним патрубком 8, запірний елемент 9, установлений на відповідному роздавальному патрубку 8, і щонайменше один засіб 10 обліку споживання води, що може бути спільним для всіх споживачів, або, що переважно, індивідуальним. 47850 6 В одному із кращих варіантів (див. Фіг.1) основою системи служить змінний багатооборотний резервуар 1 з розташованим у придонній частині водовідбірним патрубком 11 для підключення до усмоктувального патрубка 3 насосу 2. В іншому кращому варіанті (див. Фіг.2) основою системи служить установлений на корозійностійкому піддоні 12 стаціонарний резервуар 1. Він оснащений: наливним трубопроводом 13 для періодичного підключення через не позначений особливо запірний елемент до засобу доставки питної води типу автоцистерни або до не показаного особливо джерела промивної рідини на водній основі й чистої промивної води, розташованим у придонній частині нижнім водовідбірним патрубком 14 з запірним елементом 15 для підключення до системи каналізації, водовідбірним патрубком 11 для підключення до усмоктувального патрубка 3 насосу 2, люком 16 для технічного обслуговування й переливною трубою 17 для попередження переповнення. Крім того, система на основі стаціонарного резервуара 1 може бути оснащена щонайменше одним зворотним трубопроводом 18 для підключення кінцевої частини відповідного живильного трубопроводу 6 до резервуара 1. Конструктивні елементи будинку, у якому змонтована запропонована система, показані лише умовно й особливо не позначені. Зрозуміло, що люки 16 для технічного обслуговування звичайно мають також змінні багатооборотні резервуари 1 і що отвори, що закриваються цими люками, одночасно служать для заливання води на станціях водопідготовки. Будь-який резервуар 1 звичайно оснащений відкритим в атмосферу повітряним патрубком 19 з фільтром 20 для очищення повітря. Засіб 10 обліку споживання може бути або звичайним лічильником витрати води, врізаним у роздавальний патрубок 8, або не показаним особливо керованим дозатором з вбудованим у ланцюг керування приймачем разових платежів і задатчиком дози води. Фахівцеві зрозуміло, що в останньому випадку запірний елемент 9 повинен бути вихідним елементом згаданого дозатора. Також зрозуміло, що описана система може бути оснащена звичайними загальнодоступними засобами контролю (наприклад, щонайменше одним придатним рівнеміром, манометром на виході насоса 2 і т.д.) і також звичайними засобами автоматизованого керування видачі води споживачам. Працює описана система в такий спосіб. Промитий і стерилізований резервуар 1 заповнюють водою підвищеної якості. У варіанті, коли використаний змінний багатооборотний резервуар 1 (див. Фіг.1), його люк 16 пломбують і відправляють по місцю споживання замовленої води. Далі резервуар 1 підключають до усмоктувального патрубка 3 насосу 2 і або відразу спорожняють, подаючи замовлені об'єми води окремим споживачам, або залишають у будинку на час спорожнювання. Порожній резервуар 1 7 47850 повертають на станцію підготовки, і цикл повторюється. Стаціонарний резервуар 1 (див. Фіг.2) при герметично закритому люку 16 через наливний трубопровід 13 заповнюють водою з опломбованої не показаної тут автоцистерни до рівня входу в переливну трубу 17, закривають запірний елемент на трубопроводі 13 і відкривають запірний елемент 4 на вході в усмоктувальний патрубок 3 насосу 2. Цей насос 2 через напірний патрубок 5 подає воду в щонайменше один живильний трубопровід 6, звідки вона через роздавальні патрубки 8 надходить до споживачів. При цьому насос 2 може або включатися синхронно з відкриванням щонайменше одного запірного елемента 9 на будь-якому роздавальному патрубку 8 і вимикатися при закриванні такого елемента 9, або працювати в режимі рециркуляції зі скиданням невикористаної води Комп’ютерна верстка А. Крижанівський 8 назад у резервуар 1 через відповідний зворотний трубопровід 18. При промиванні стаціонарного резервуара 1 через наливний трубопровід 13 подають придатний промивний розчин, потім багаторазово - чисту воду до видалення залишків промивного розчину. Потім резервуар 1 заповнюють і використовують, як описано вище. Повітряний патрубок 19 забезпечує вирівнювання тиску в повітряному просторі резервуара 1 і атмосферного тиску, а фільтр 20 очищає вхідне повітря. Системи водопостачання можуть бути виготовлені із загальнодоступних матеріалів і комплектуючих вузлів і змонтовані як у споруджуваних, так і в існуючих будинках. Вони дозволять ефективно підтримувати якість води в процесі зберігання й споживання й позбутися дорогої й екологічно небезпечної проміжноїполімерної або скляної тари. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
