Спосіб прийому телеметричної інформації

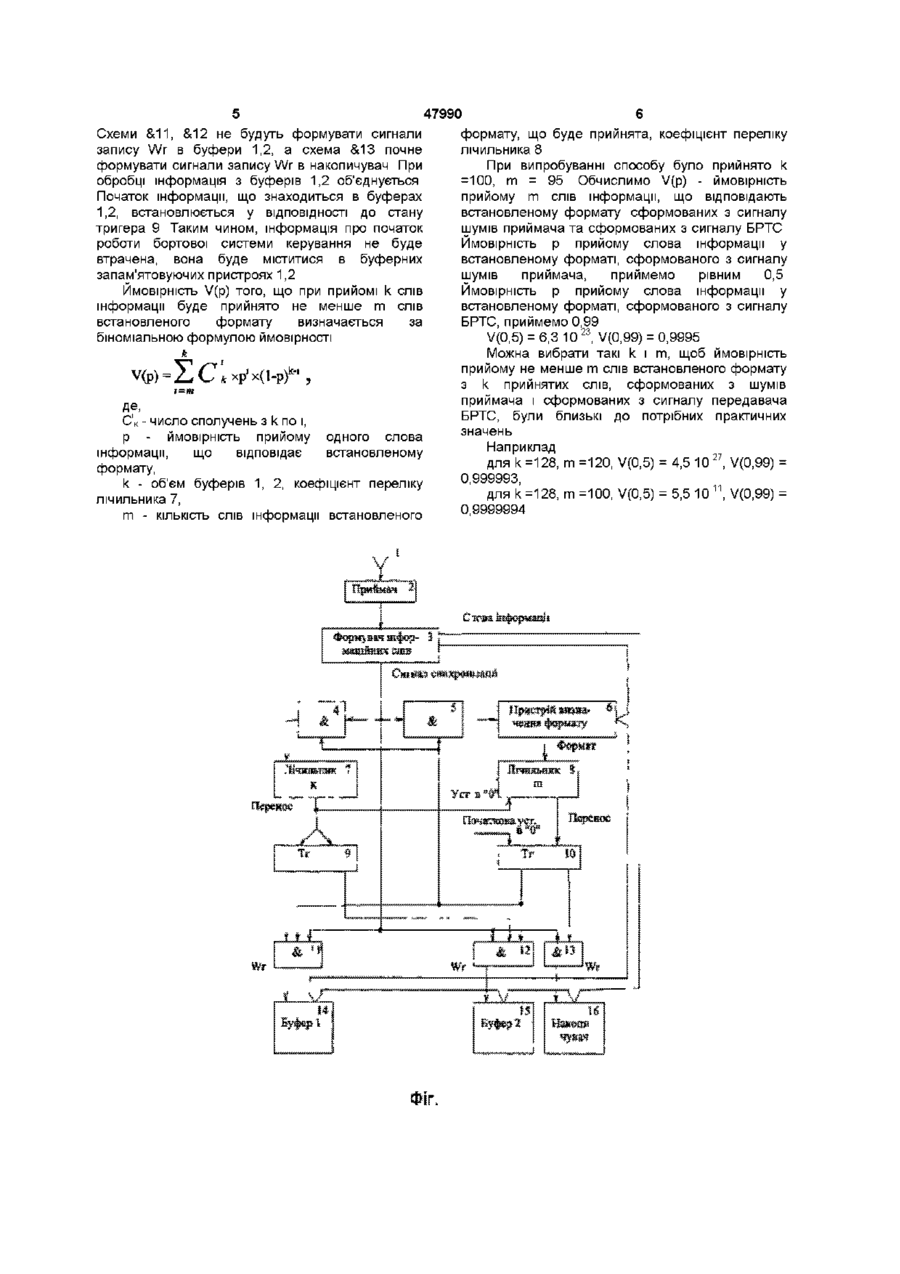

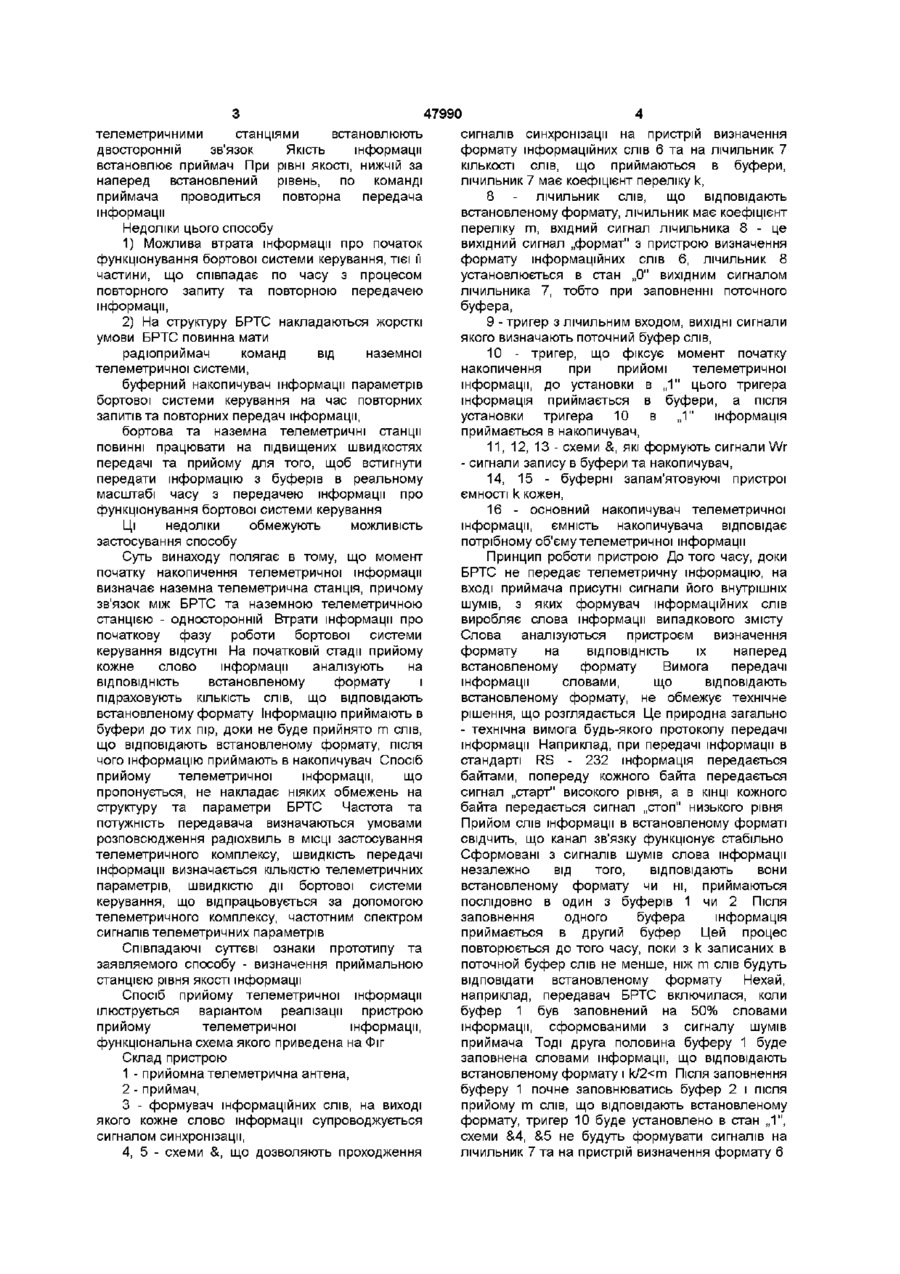

Спосіб прийому телеметричної інформації, згідно з яким проводять визначення рівня її якості, який відрізняється тим, що на початковій стадії прийому кожне слово інформації аналізують на ВІДПОВІДНІСТЬ встановленому формату, підрахову ють КІЛЬКІСТЬ слів, що відповідають встановленому формату, всі слова інформації приймають послідовно в один з двох буферів ємністю k кожний, при заповненні першого буфера інформацію приймають в другий буфер, а при заповненні другого буфера, інформацію приймають в перший буфер, при прийомі в поточний буфер не менш ніж m слів, що відповідають встановленому формату, припиняють аналіз слів інформації, що приймаються, на ВІДПОВІДНІСТЬ встановленому формату, припиняють прийом інформації в буфери і весь подальший прийом проводять в накопичувач, а при обробці інформацію з буферів та накопичувача об'єднують Галузь техніки, до якої належить винахід цифровий радіозв'язок Галузь застосування винаходу - розробка та відпрацювання літальних апаратів, прийом з літальних апаратів інформації про функціонування бортової системи керування в процесі польотів При розробці та відпрацюванні літальних апаратів виникає потреба проводити аналіз правильності функціонування бортових систем керування в процесі польоту Для цього в цих виробах встановлюються бортові радіотелеметричні станції (БРТС), які проводять збір, обробку та передачу інформації про функціонування складових частин бортової системи керування на наземну телеметричну станцію Наземна телеметрична станція проводить прийом, накопичення, обробку та відображення телеметричної інформації для проведення її аналізу Наземні телеметричні станції мають в своєму складі приймальну антену, радіоприймач, накопичувач інформації та репстратор При відсутності передачі БРТС, тобто коли літальний апарат ще не спрацював, на виході приймача наземної телеметричної станції існують сигнали шумів цього приймача Одна з проблем, яка повинна бути вирішена в наземній телеметричній станції - визначення моменту початку прийому інформації, якщо початок передачі БРТС не визначений Якщо почати прийом інформації задовго до передачі, накопичувач наземної телеметричної станції буде заповнений сигналами шумів приймача, в результаті чого в накопичувачі може не лишитися місця для прийому корисної інформації Якщо прийом інформації почати після спрацювання літального апарату, тобто після початку передачі інформації БРТС, то дуже важлива інформація про початок роботи бортової системи керування літального апарату буде втрачена В відомому аналогу телеметричної системи ( „Воздушно - космическая телеметрия (сборник материалов)", М , 1968, стр 49) для визначення початку прийому телеметричної інформації вимірюють потужність вихідного сигналу радіоприймача Момент початку передачі БРТС визначають по збільшенню потужності цього сигналу, після чого починають прийом телеметричної інформації в накопичувач наземної телеметричної станції Недоліком цього способу є втрата початкової частини масиву інформації, що передавалась Об'єм втраченої інформації відповідає відрізку часу, необхідного для вимірювання потужності вихідного сигналу радіоприймача Відомий ІНШИЙ аналог, який приймаємо за прототип „ Способ передачи пакетно коммутируемых данных в системе подвижной связи", заявка России № 99125323/09 В цьому способі між бортовою та наземною О 47990 телеметричними станціями встановлюють двосторонній зв'язок Якість інформації встановлює приймач При рівні якості, нижчій за наперед встановлений рівень, по команді приймача проводиться повторна передача інформації Недоліки цього способу 1) Можлива втрата інформації про початок функціонування бортової системи керування, тієї її частини, що співпадає по часу з процесом повторного запиту та повторною передачею інформації, 2) На структуру БРТС накладаються жорсткі умови БРТС повинна мати радіоприймач команд від наземної телеметричної системи, буферний накопичувач інформації параметрів бортової системи керування на час повторних запитів та повторних передач інформації, бортова та наземна телеметричні станції повинні працювати на підвищених швидкостях передачі та прийому для того, щоб встигнути передати інформацію з буферів в реальному масштабі часу з передачею інформації про функціонування бортової системи керування Ці недоліки обмежують можливість застосування способу Суть винаходу полягає в тому, що момент початку накопичення телеметричної інформації визначає наземна телеметрична станція, причому зв'язок між БРТС та наземною телеметричною станцією - односторонній Втрати інформації про початкову фазу роботи бортової системи керування відсутні На початковій стадії прийому кожне слово інформації аналізують на ВІДПОВІДНІСТЬ встановленому формату і підраховують КІЛЬКІСТЬ СЛІВ, ЩО відповідають встановленому формату Інформацію приймають в буфери до тих пір, доки не буде прийнято m слів, що відповідають встановленому формату, після чого інформацію приймають в накопичувач Спосіб прийому телеметричної інформації, що пропонується, не накладає ніяких обмежень на структуру та параметри БРТС Частота та потужність передавача визначаються умовами розповсюдження радіохвиль в МІСЦІ застосування телеметричного комплексу, швидкість передачі інформації визначається КІЛЬКІСТЮ телеметричних параметрів, швидкістю дії бортової системи керування, що відпрацьовується за допомогою телеметричного комплексу, частотним спектром сигналів телеметричних параметрів Співпадаючі суттєві ознаки прототипу та заявляемого способу - визначення приймальною станцією рівня якості інформації Спосіб прийому телеметричної інформації ілюструється варіантом реалізації пристрою прийому телеметричної інформації, функціональна схема якого приведена на Фіг Склад пристрою 1 - прийомна телеметрична антена, 2 - приймач, 3 - формувач інформаційних слів, на виході якого кожне слово інформації супроводжується сигналом синхронізації, 4, 5 - схеми &, що дозволяють проходження сигналів синхронізації на пристрій визначення формату інформаційних слів 6 та на лічильник 7 КІЛЬКОСТІ слів, що приймаються в буфери, лічильник 7 має коефіцієнт переліку к, 8 - ЛІЧИЛЬНИК слів, що відповідають встановленому формату, ЛІЧИЛЬНИК має коефіцієнт переліку т , вхідний сигнал лічильника 8 - це вихідний сигнал „формат" з пристрою визначення формату інформаційних слів 6, лічильник 8 установлюється в стан „0" вихідним сигналом лічильника 7, тобто при заповненні поточного буфера, 9 - тригер з лічильним входом, ВИХІДНІ сигнали якого визначають поточний буфер слів, 10 - тригер, що фіксує момент початку накопичення при прийомі телеметричної інформації, до установки в „1" цього тригера інформація приймається в буфери, а після установки тригера 10 в „1" інформація приймається в накопичувач, 11, 12, 13 - схеми &, які формують сигнали Wr - сигнали запису в буфери та накопичувач, 14, 15 - буферні запам'ятовуючі пристрої ємності k кожен, 16 - основний накопичувач телеметричної інформації, ємність накопичувача відповідає потрібному об'єму телеметричної інформації Принцип роботи пристрою До того часу, доки БРТС не передає телеметричну інформацію, на вході приймача присутні сигнали його внутрішніх шумів, з яких формувач інформаційних слів виробляє слова інформації випадкового змісту Слова аналізуються пристроєм визначення формату на ВІДПОВІДНІСТЬ їх наперед встановленому формату Вимога передачі інформації словами, що відповідають встановленому формату, не обмежує технічне рішення, що розглядається Це природна загально - технічна вимога будь-якого протоколу передачі інформації Наприклад, при передачі інформації в стандарті RS - 232 інформація передається байтами, попереду кожного байта передається сигнал „старт" високого рівня, а в КІНЦІ КОЖНОГО байта передається сигнал „стоп" низького рівня Прийом слів інформації в встановленому форматі свідчить, що канал зв'язку функціонує стабільно Сформовані з сигналів шумів слова інформації незалежно від того, відповідають вони встановленому формату чи ні, приймаються послідовно в один з буферів 1 чи 2 Після заповнення одного буфера інформація приймається в другий буфер Цей процес повторюється до того часу, поки з k записаних в поточной буфер слів не менше, ніж m слів будуть відповідати встановленому формату Нехай, наприклад, передавач БРТС включилася, коли буфер 1 був заповнений на 50% словами інформації, сформованими з сигналу шумів приймача Тоді друга половина буферу 1 буде заповнена словами інформації, що відповідають встановленому формату і k/2
