Універсальний деревообробний верстат

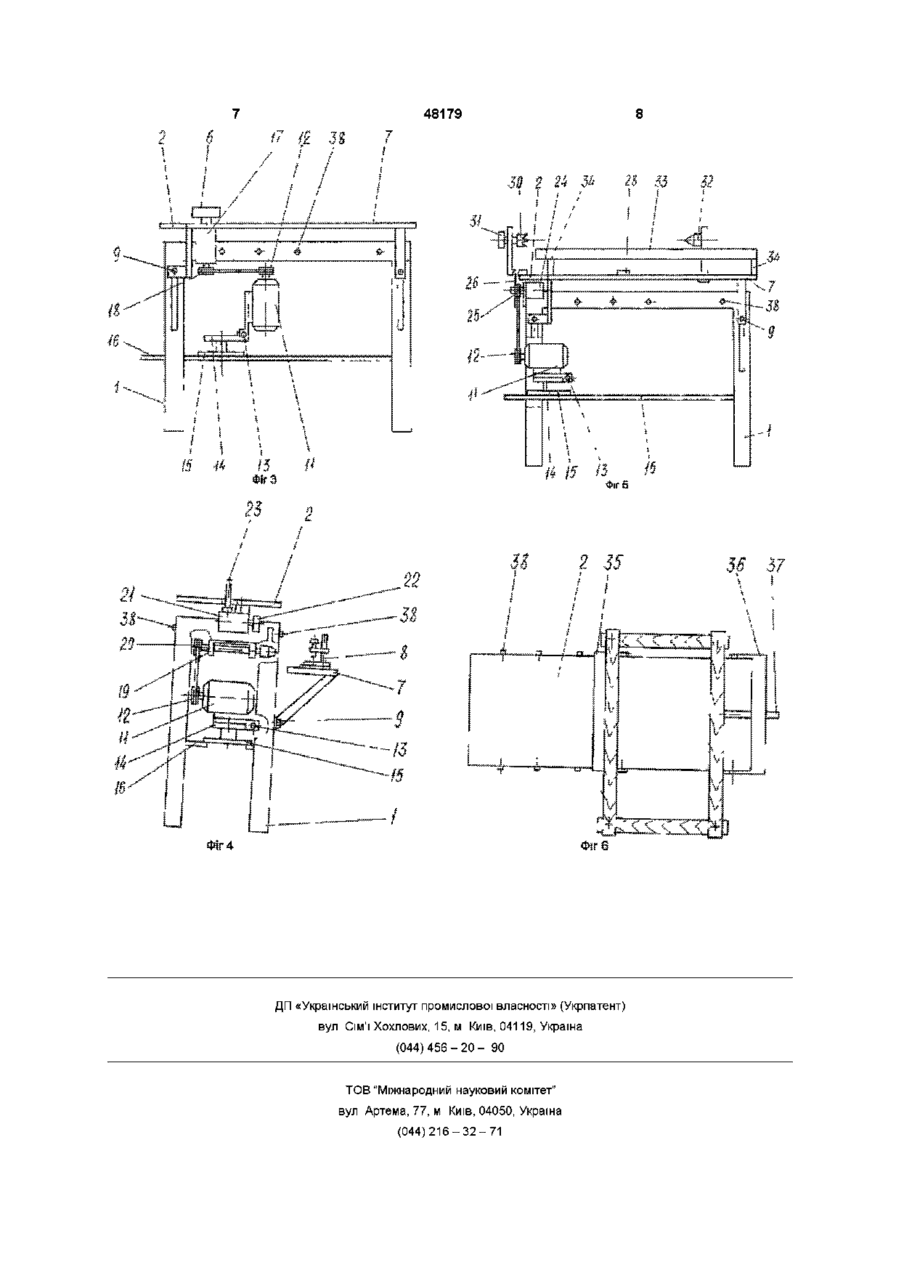

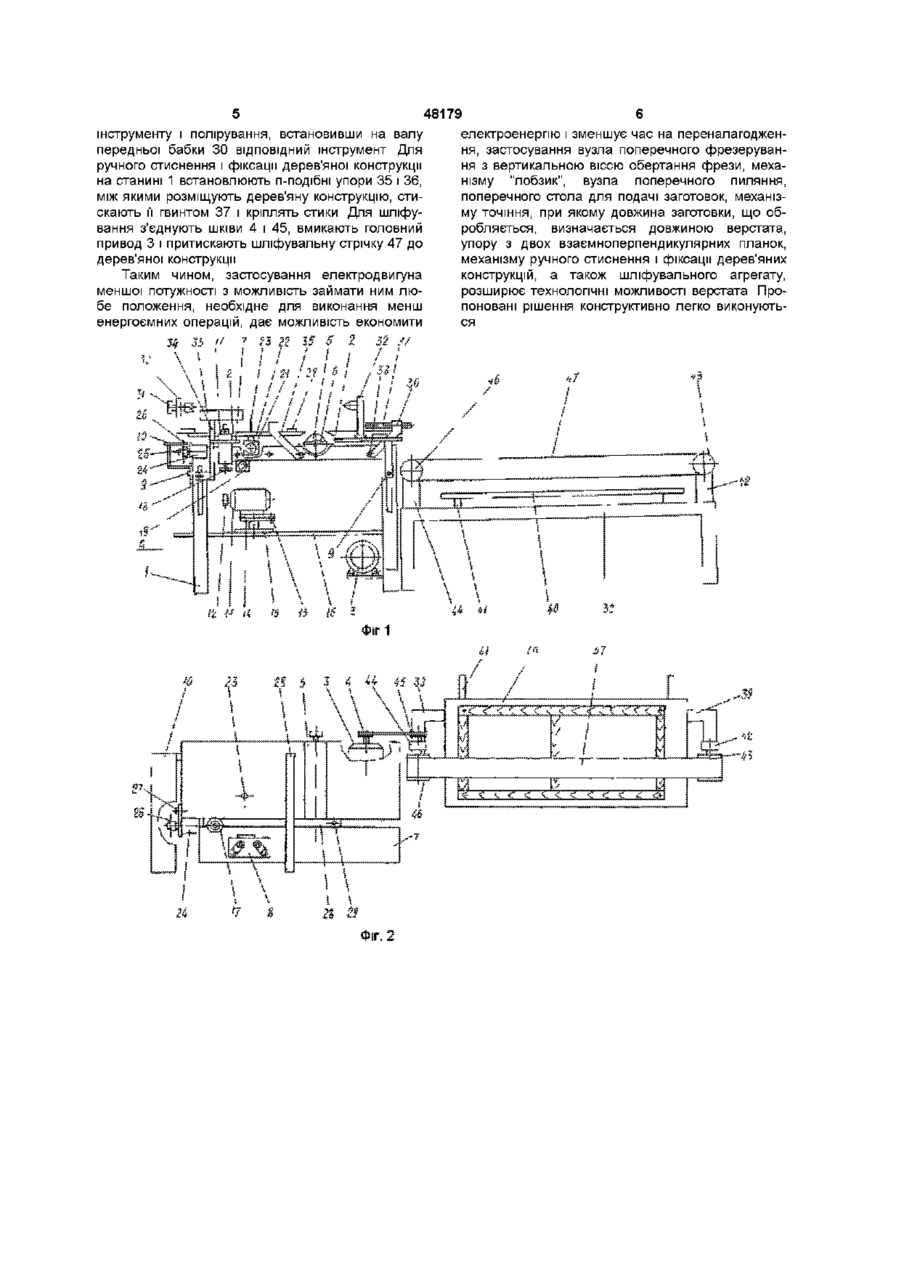

Універсальний деревообробний верстат, який має станину, що виконана у вигляді двох столів, між якими розміщені чотири вертикальні напрямні, вузли стругання, рейсмусовий агрегат, поворотний блок з головним приводом, додаткові поворотні блоки, що встановлені на каретці з можливістю її переміщення по напрямних, який відрізняється тим, що додатково введені електродвигун меншої потужності з можливістю його повороту навколо горизонтальної осі на поворотній платформі, встановленій на каретці з можливістю її переміщення по двох горизонтальних напрямних, поздовжній стіл з можливістю його переміщення вверх і вниз, вузол поперечного фрезерування з вертикальною віссю обертання фрези, який встановлений на станині, вузол свердління, який встановлений на станині, механізм "лобзик", який встановлений на верхньому столі знизу, вузол поперечного пиляння, з можливістю його переміщення вверх і вниз, який встановлений на станині з розміщенням пилки на краю верхнього стола, поперечний стіл, упор з двох взаємно перпендикулярних планок, одна з яких встановлена в пазу між верхнім і поздовжнім столами, механізм точіння, при цьому на верхньому столі встановлена передня бабка з можливістю встановлення на її валу наждакового або полірувального кругів, задня бабка встановлена в пазу між верхнім і поздовжнім столами, а підручник встановлений на двох стойках, які встановлені на поздовжньому столі, механізм ручного стиснення і фіксації дерев'яних конструкцій, який має два П-подібних упори з двома пазами для їх зачіплення з упорами на станині, при цьому один П-подібний упор має кілька місць установки на станині, а другий П-подібний упор має гвинт і одне місце установки на станині, станина шліфувального агрегату, на якому встановлені стіл з можливістю його переміщення по двох горизонтальних напрямних і два шківи, на яких встановлена шліфувальна стрічка Універсальний деревообробний верстат належить до деревообробної промисловості, зокрема, до обладнання для механічної обробки дерев'яних заготовок ний деревообробний верстат за а п 1273245 АІ, опублікований ЗО 11 86 Бюл №44 Він має станину, що виконана у виді двох столів, між якими розміщені чотири вертикальні напрямні, вузлу стругання, рейсмусовий агрегат, основній поворотний блок з головнім приводом і додаткові поворотні блоки, що встановлені на рухомій каретці з можливістю и переміщення по напрямних Недоліком цього верстата є те, що для виконання менш енергоємних операцій використовується головний привод, що веде до перевитрат електроенергії, немає можливості виконувати такі операції як поперечне фрезерування з вертикальною віссю обертання фрези, поперечне пиляння заготовок, обробка заготовок механізмом "лобзик", стиснення і фіксації дерев'яних понатрушуй і їх шліфування В основу винаходу поставлено задачу, щоб в ВІДОМІ фрезерний деревообробний верстат за а п 1680494 АІ, опублікований 30 09 91 Бюл №36, побутовий деревообробний верстат за а п 1687429 АІ, опублікований 3010 91 Бюл №40, комбінований деревообробний настільний верстат за а п 1606322 АІ опублікований 15 11 90 Бюл №42 Недоліком цих верстатів є те, що вони не забезпечують всіх операцій, необхідних для деревообробки і для менш енергоємних операцій використовується більш потужний привод, що веде до перевитрат електроенергії Найбільш близьким за технічною суттю до рішення, що заявляється, є універсальний настіль О 00 48179 універсальному деревообробному верстая, який має станину, що виконана у виді двох столів, між якими розміщені чотири вертикальні напрямні, вузли стругання, рейсмусовий агрегат, основний поворотний блок з головним приводом і додаткові поворотні блоки, що встановлені на рухомій карети з можливістю її переміщення по напрямних, шляхом введення електродвигуна меншої потужності з можливість його повороту навколо горизонтальної ВІСІ на поворотній платформі, яка встановлена ни каретці, яка може переміщатись по двох горизонтальних напрямних і фіксуватись в звичному положені, введення поздовжнього стола з механізмом для кріплення і подачі заготовок з можливістю його переміщення вверх і вниз і фіксацією в заданому положенні, введення вузла поперечного фрезерування з вертикальною віссю обертання фрези, який кріпиться на станині, введення вузла свердління, який кріпиться на станині, введення механізму "лобзик", який кріпиться на верхньому столі знизу, при цьому ніж механізму "лобзик" знаходиться над верхнім столом, введення вузла поперечного пиляння з можливістю його переміщення вверх і вниз і фіксацією в заданому положенні, який кріпиться на станині, при ньому пилка знаходиться на краю верхнього стола, введення поперечного стола для подачі заготовок з можливість його переміщення вверх і вниз і фіксацією в заданому положенні, що дає можливість поздовжнього пиляння заготовок вузлам поперечного пиляння, введення упору з двох взаемноперпендикулярних планок, одна з яких кріпиться в пазу між верхнім столом і поздовжнім столом, при цьому упор дає можливість розпилювати вузлом поперечною пиляння заготовки однакової довжини, введення механізму точіння, передня бабка якого кріпиться на краю верхнього стола, задня бабка кріпиться в пазу між верхнім столом А поздовжнім столом, і підручник кріпиться на двох стойках, які встановлені на краях поздовжнього столі, при ньому на валу передньої бабки можна встановити круг для заточки інструменту, або полірувальний круг, введення механізму ручного стиснення і фіксації дерев'яних конструкцій, який має два п-подібних упори, на краях яких є два пази для їх зачеплення з упорами на станині, при ньому один п-подібний упор має кілька місць установки на станині, а другий п-подібний упор має гвинт і одне місце установки на станина, введення станини шліфувального агрегату зі столом з можливістю його переміщення по двох горизонтальних напрямних і двома шківами, на яких встановлена шліфувальна стрічка, забезпечити економію електроенергії, зменшення часу на переналагодження, розширення технологічних можливостей На фіг 1 /два аркуші/ зображений пропонований верстат, вид збоку, на фіг 2 /два аркуша/ - теж, вид зверху, операція шліфування дерев'яних конструкцій, на фіг 3 - вид збоку, операція поперечного фрезерування, на фіг 4 - вид А на фіг1, операція свердління з можливістю переналагодження на операцію обробки механізмом "лобзик", на фіг 5 вид збоку, операція поперечного пиляння з можливістю переналагодження на операції точіння, заточки інструменту і полірування, на фіг 6 - вид зверху, операція ручного стиснення і фіксації де рев яних конструкцій На станині 1 встановлені верхній стіл 2, головний привод 3 зі шківом 4, ножовий вал 5, на якому встановлений фрезерний барабан 6 Поздовжній стіл 7 має механізм кріплення і подачі заготовок 8, переміщається вверх і вниз і фіксується гвинтами 9 Поперечний стіл 10 має аналогічні регулювання і фіксацію Електродвигун 11 зі шківом 12 має горизонтальну вісь повороту 13 і встановлений на поворотній платформі 14, яка разом з кареткою 15 переміщається по двох горизонтальних напрямних 16 На станині 1 встановлені вузол поперечного фрезерування 17 зі шківом 18 і вузол свердління 19 зі шківом 20 На столі 2, знизу, встановлений механізм "лобзик" 21 зі шківом 22 і ножом 23 На станині 1 встановлений вузол поперечного пиляння 24 зі шківом 25 зі пилкою 26 з можливістю його переміщення вверх і вниз і фіксацією гвинтом 27 Упор 28 з двох взаємноперпендикулярних планок встановлений в пазу між столами 2 і 7 і фіксується гвинтом 29 На столі 2 встановлена передня бабка ЗО механізму точіння зі шківом 31 Задня бабка 32 механізму точіння встановлена в пазу між столами 2 і 7 Підручник 33 механізму точіння встановлений на двох стойках 34, які кріпляться на краю стола 7 Таким чином, електродвигун 11 можна орієнтувати так, щоб почергово з'єднувати шків 12 зі шківами - 18,20,22,25 і 31, що забезпечує роботу вузлів і механізмів без реверсу електродвигуна 11 На станині 1 встановлені п-подібні упори 35 і 36 з гвинтом 37 механізму ручного стиснення і фіксації дерев'яних конструкцій На краях п-подібних упорів є пази, котрі входять в зачеплення з упорами 38 на станині 1, станина 39 шліфувального агрегату має стіл 40, який переміщається по двох горизонтальних напрямних 41 На станині 39 встановлені вузол 42 зі шківом 43 і вузол 44 зі шківами 45 і 46 При цьому шків 45 можна з'єднати зі шківом 4 головного приводу 3, а на шківах 43 і 46 встановлена шліфувальна стрічка 47 Верстат працює так для поперечного фрезерування на станині і встановлюють вузол 17 з фрезерним барабаном 6 і ВІДПОВІДНИМИ фрезами, електродвигун 11 встановлюють в вертикальне положення так, щоб з'єднати шківи 12 і 18, вмикають електродвигун 11 Для свердління на станині 1 встановлюють вузол 19, переміщують електродвигун 11 так, щоб з'єднати шківи 12 і 20, вмикають електродвигун 11 Заготовка подається до свердла механізмом кріплення і подачі заготовок 8 Для обробки заготовок механізмом "лобзик" 21 останній встановлюють на стіл 2 знизу, переміщують електродвигун 11 так, щоб з'єднати шківи 12 і 22, вмикають електродвигун 11 Для поперечного пиляння на станині 1 встановлюють вузол 24, переміщують електродвигун 11 так, щоб з'єднати шківи 12 і 25, встановлюють упор 28 в пазу між столами 2 і 7, вмикають електродвигун 11, довжина заготовок дорівнюватиме віддалі між пилкою 26 і упором 27 Для точіння стіл 7 встановлюють в одній площині зі столом 2, на який встановлюють передню бабку ЗО, задню бабку 32 встановлюють в пазу між стелами 2 і 7, підручник 33 встановлюють на стойках 34, переміщують електродвигун 11 так, щоб з'єднати шківи 12 і 31, вмикають електродвигун 11 В ньому положенні виконують операції заточки 48179 інструменту і полірування, встановивши на валу передньої бабки ЗО ВІДПОВІДНИЙ інструмент Для ручного стиснення і фіксації дерев'яної конструкції на станині 1 встановлюють п-подібні упори 35 і 36, між якими розміщують дерев'яну конструкцію, стискають її гвинтом 37 і кріплять стики Для шліфування з'єднують шківи 4 і 45, вмикають головний привод 3 і притискають шліфувальну стрічку 47 до дерев'яної конструкції Таким чином, застосування електродвигуна меншої потужності з можливість займати ним любе положення, необхідне для виконання менш енергоємних операцій, дає можливість економити Фіг 1 електроенергію і зменшує час на переналагодження, застосування вузла поперечного фрезерування з вертикальною віссю обертання фрези, механізму "лобзик", вузла поперечного пиляння, поперечного стола для подачі заготовок, механізму точіння, при якому довжина заготовки, що обробляється, визначається довжиною верстата, упору з двох взаємноперпендикулярних планок, механізму ручного стиснення і фіксації дерев'яних конструкцій, а також шліфувального агрегату, розширює технологічні можливості верстата Пропоновані рішення конструктивно легко виконуються 48179 Фіг 4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
