Багатоланцюгова підйомна установка

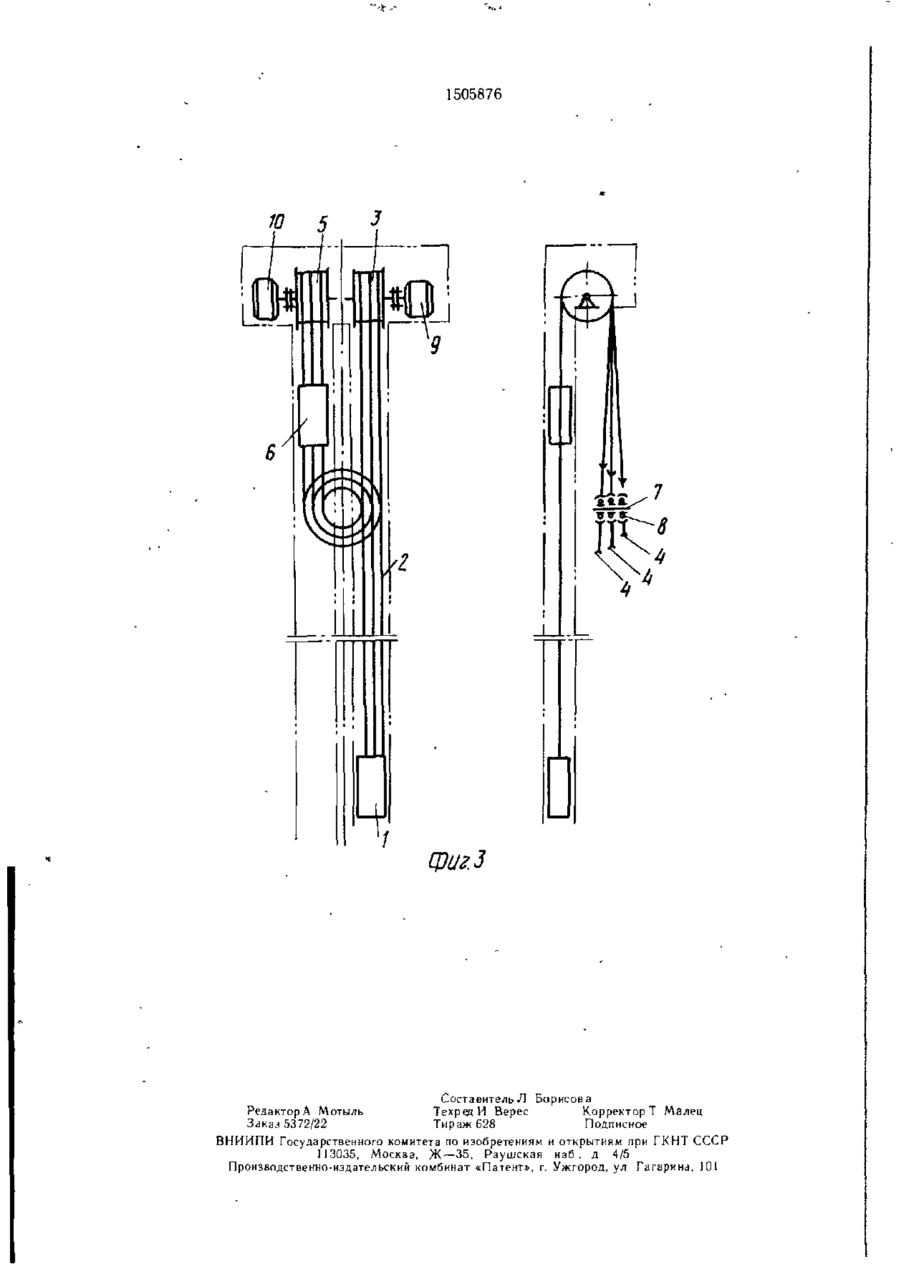

Изобретение относится к грузоподъемным устройствам, а именно к карьерным наклонным и шахтным наклонным или вертикальным многоканатным подъемным ус тановкам со шкивами трения Цель изобретения — расширение эксплуатационных возможностей подъемной установки за счет применения на наклонных подъемах Подъемная установка содержит сосуды 1 и 6, прикрепленные к концам тяговых канатов 2, последовательно огибающих первый приводной шкив 3, отклоняющие шкивы 4 и вто рой приводной шкив 5 Приводные шкивы 3 и 5 расположены соосно, а ось отклоняющих шкивов 4 перпендикулярна оси приводных шкивов 3 и 5 и перекрещивается с ней Шкивы 3 и 5 имеют электродвигатели При работе подъемной установки электродвигатели вращают приводные шкивы 3 и 5, фрикционно связанные с тяговыми канатами 2, вызывая перемещение подъемных сосудов 1 и 6 І з п ф-лы, 3 ил ел 8 Фиг 1 , лш, СУ •1 Г 00 1505876 Изобретение относится к грузоподъемным устройствам, а именно к карьерным наклонным и шахтным наклонным или вертикальным многоканатным подъемным установкам со шкивами трения Цель изобретения — расширение экс плуатационных возможностей подъемной установки за счет применения на наклонных подъемах На фиг [ показана многоканатная подъемная установка, общий вид, на фиг 2 — вид А на фиг 1, на фиг 3 — шахтная подъемная установка, две проекции Многоканатная подъемная установка содержит сосуд I, прикрепленный к концам ветви тяговых канатов 2, которые последо вательно огибают первый приводной шкив 3, отклоняющие шкивы 4, второй приводной шкив 5 и далее к концам их второй ветви прикреплен второй сосуд 6 Приводные шкивы 3 и 5 расположены горизонтально, соосно, перпендикулярно осям движения сосудов Отклоняющие шкивы 4 посажены на подшипниках на горизонтальной оси 7, расположенной ниже оси приводных шкивов и повернутой по отношению к ней на угол 90°, вследствие чего она установлена перпендикулярно к вертикальной плоскости, касательной к поверхности приводных шкивов со стороны, противоположной размещению сосудов, и делится ею пополам Число отклоняющих шкивов равно числу тяговых канатов, причем диаметр каждого шкива раван расстоянию между осями ручьев, расположенных на приводных шкивах 3 и 5, в которых укладывается канат, направляемый данным отклоняющим шкивом Каж Установка работает следующим образом. После загрузки сосуда 1 на нижнем горизонте шахты (карьера) и разгрузки сосуда 6 на верхнем горизонте включаются с электродвигатели 9 и 10, которые вращают приводные шкивы 3 и 5 Эти шкивы посредством сил сцепления (трения), возникающих между футеровкой ручьев приводных шкивов и тяговыми канатами, проводят последние в движение, которые в свою очередь под10 нимают сосуд 1 и опускают сосуд 6 После полного прохождения сосудами пути подъема и спуска подъемная установка останавливается За время остановки сосуд 1 разгружается, а сос>д 6 загружается После '5 этого электродвигатели снова включаются с вращением в противоположную сторону, поднимая груженный сосуд 6 и опуская порожний сосуд 1 и т д 20 Формула изобретения 1 Многоканатная подъемная установка, содержащая подъемные сосуды, соединенные с тяговыми канатами, огибающими ручьи приводных и отклоняющих шкивов, раз25 мещенных на осях с подшипниками, отличающаяся тем, что, с целью расширения эксплуатационных возможностей установки за счет использования на наклонных подъемах, приводные шкивы расположены соосно друг с другом, а ось отклоняющих шкивов перпендикулярна оси приводных шкивов, при этом каждый из канатов огибает последовательно один приводной шкив, затем отклоняющий и другой приводной шкивы 2 Установка по п 1, отличающаяся тем, дый отклоняющий шкив установлен на оси 35 ч т о число отклоняющих швивов равно числу на сферическом подшипнике 8, позволяющем тяговых канатов, а диаметр каждого отклоему самоустанавливаться в плоскости, проняющею шкива равен расстоянию между ходящей через ось огибаемого его каната осями ручьев приводных шкивов, которые Приводные шкивы 3 и 5 приводятся во враогибает канат, направляемый соответствующение электродвигателями 9 и 10, соединенщим им отклоняющим шкивом, при этом ными с их валками посредством м^фт подшипники выполнены сферическими фиг. 2 1505876 фиг. 3 Составитель Л Борисова Редактор А Мотыль Техред И Верес Корректор Т Малец Закал 5372/22 Тираж 628 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж—35, Раушская наб . д 4/5 Производственно-издательский комбинат «Патент», г. Ужгород, ул Гагарина, 101
