Багатоканатна підйомна машина

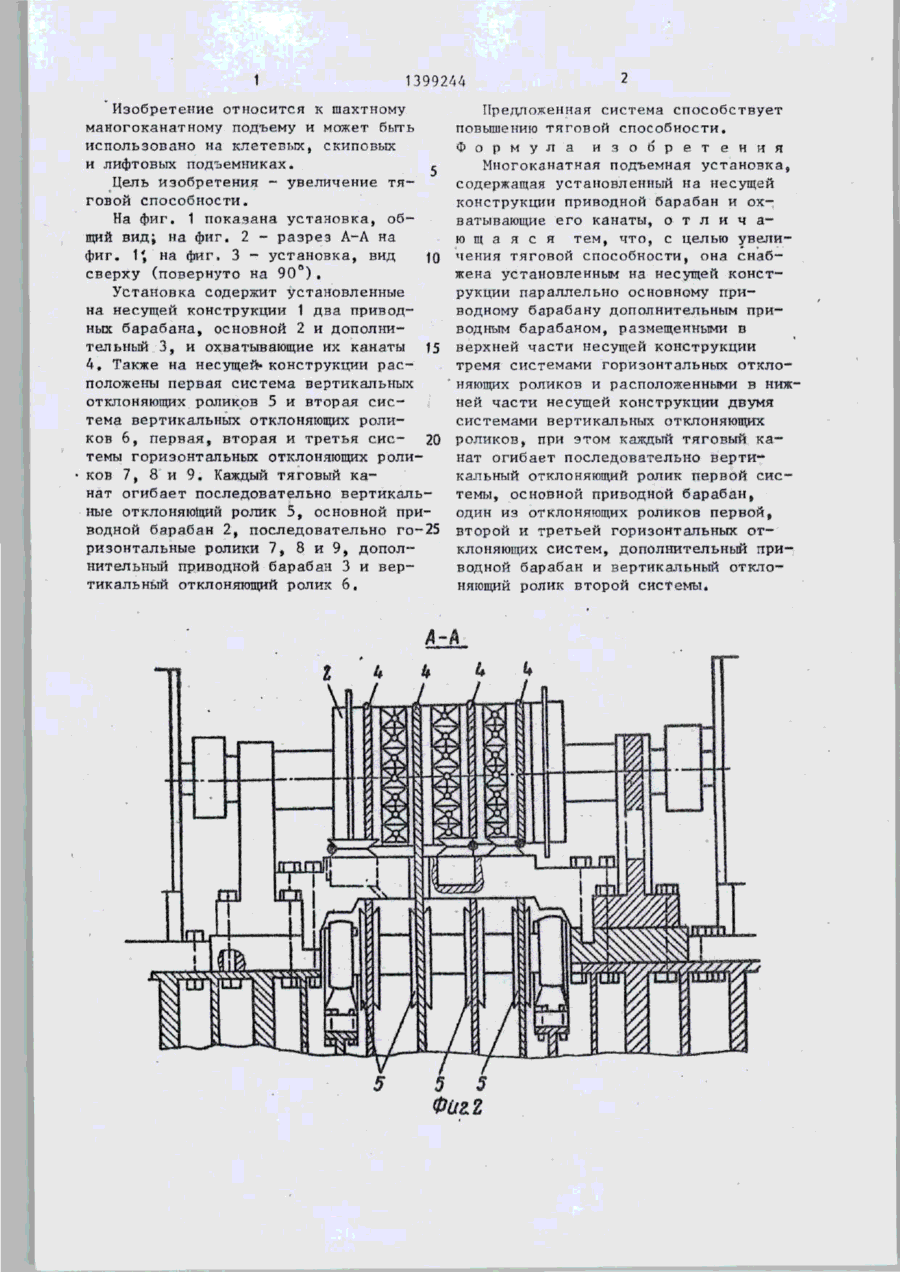

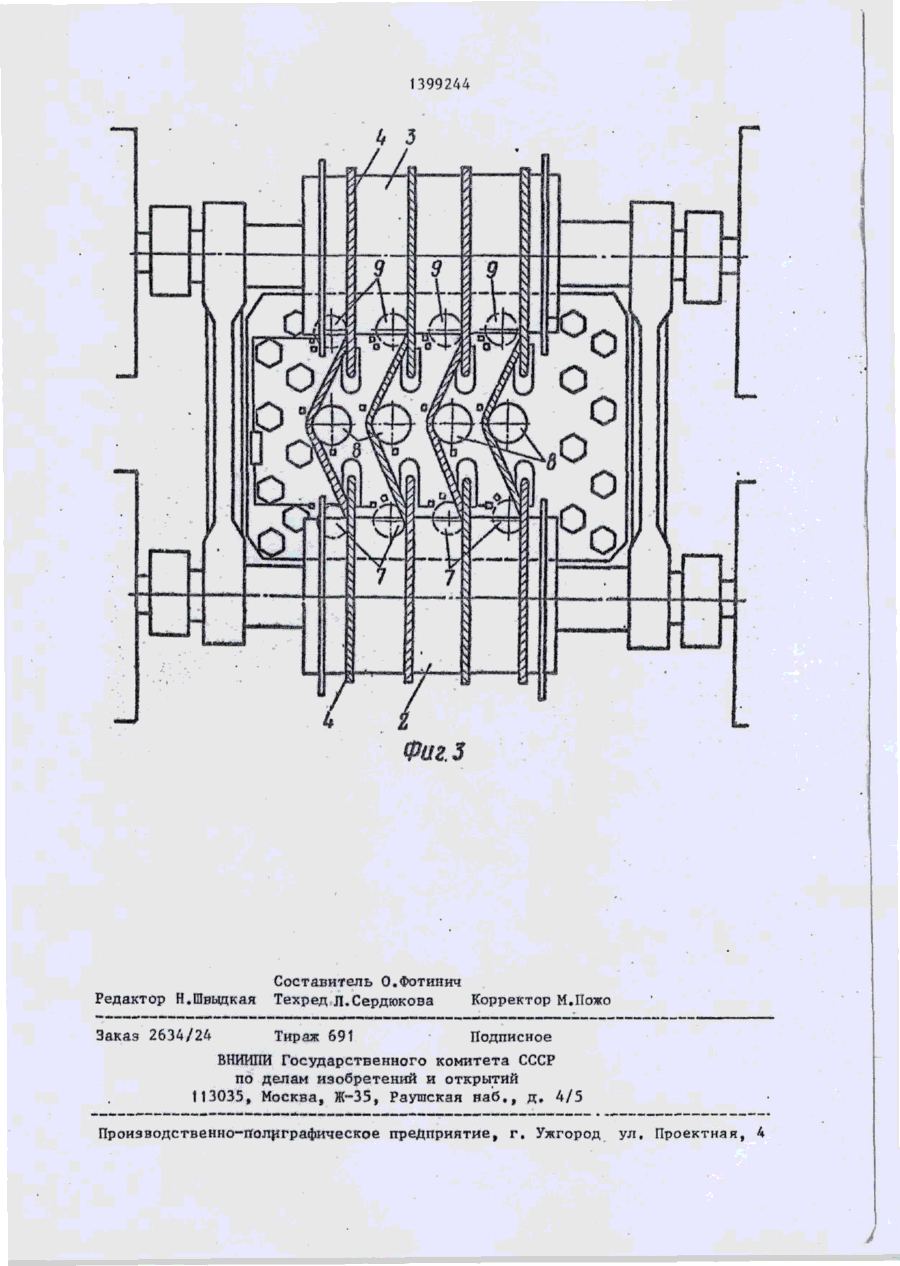

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51) 4 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) (22) (46) (75) 4113412/27-11 27.08.86 30.05.88 Бюл. № 20 С.Г.Лященко (53) 622. 673.1(088.8) (56) Авторское свидетельство СССР № 631428* кл. В 66 В 15/00, 1972. (54) МНОГОКАНАТНАЯ ПОДЪЕМНАЯ УСТАНОВКА (57) Изобретение относится к области шахтного многоканатного подъема. Цель изобретения - увеличение тяговой спо собности. Устройство содержит два приводных барабана, основной 2 и дополнительный 3, огибаемых канатами 4, установленных на несущей конструкции 1, а также несколько систем отклоняющих роликов: вертикальных 5 и 6 и горизонтальных 7, 8 и 9. Каждый канал 4 огибает последовательно вертикальный отклоняющий ролик 5, основной приводной барабан 2, горизонтальные отклонягапще ролики 7, 8 и 9, дополнительный приводной барабан 3 и вертикальный отклоняющий ролик 6. 3 ил. Фив. і Р П Ф- К 1 1399244 Изобретение относится к шахтному Прелложенная система способствует маногоканатному подъему и может быть повышению тяговой способности. использовано на клетевых, скиповых Ф о р м у л а и з о б р е т е н и я и лифтовых подъемниках. , Многоканатная подъемная установка, Цель изобретения - увеличение т я содержащая установленный на несущей говой способности. конструкции приводной барабан и охНа фиг. 1 показана установка, обватывающие его канаты, о т л и ч а щий вид; на фиг. 2 - разрез А-А на ю щ а я с я тем, что, с целью увелифиг. \\ на фиг. 3 - установка, вид ю чения тяговой способности, она снабсверху (повернуто на 9 0 п ) . жена установленным на несущей конструкции параллельно основному приУстановка содержит установленные водному барабану дополнительным прина несущей конструкции 1 два приводводным барабаном, размещенными в ных барабана, основной 2 и дополнительный 3, и охватывающие их канаты (5 верхней части несущей конструкции тремя системами горизонтальных откло4. Также на несущей- конструкции р а с няющих роликов и расположенными в нижположены первая система вертикальных ней части несущей конструкции двумя отклоняющих роликов 5 и вторая с и с системами вертикальных отклоняющих тема вертикальных отклоняющих роликов 6, первая, вторая и третья с и е - 20 роликов, при этом каждый тяговый к а нат огибает последовательно вертитемы горизонтальных отклоняющих роликальный отклоняющий ролик первой с и с ков 7, 8 и 9, Каждый тяговый к а темы, основной приводной барабан, нат огибает последовательно вертикальодин из отклоняющих роликов первой, ные отклоняющий ролик 5, основной приводной барабан 2, последовательно го-25 второй и третьей горизонтальных отклоняющих систем, дополнительный приризонтальные ролики 7, 8 и 9, дополводной барабан и вертикальный отклонительный приводной барабан 3 и в е р няющий ролик второй системы. тикальный отклоняющий ролик 6. 1399244 Составитель О.Фотинич Редактор Н.Швьщкая Техред Л.Сердюкова Корректор М.Пожо Заказ 2634/24 Тираж 691 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035» Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г. Ужгород ул. Проектная, 4
