Агрегат багатофункціональний для різання металу

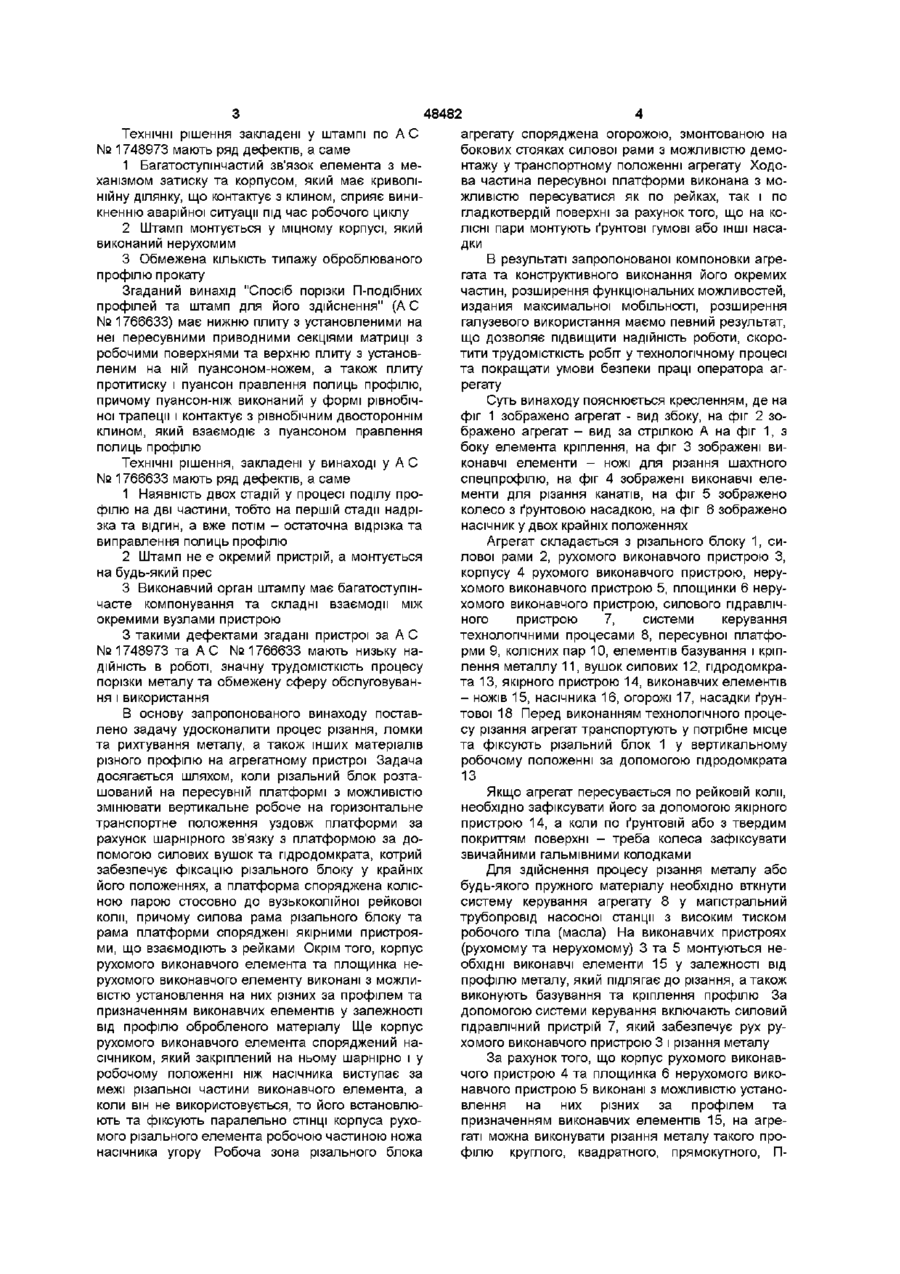

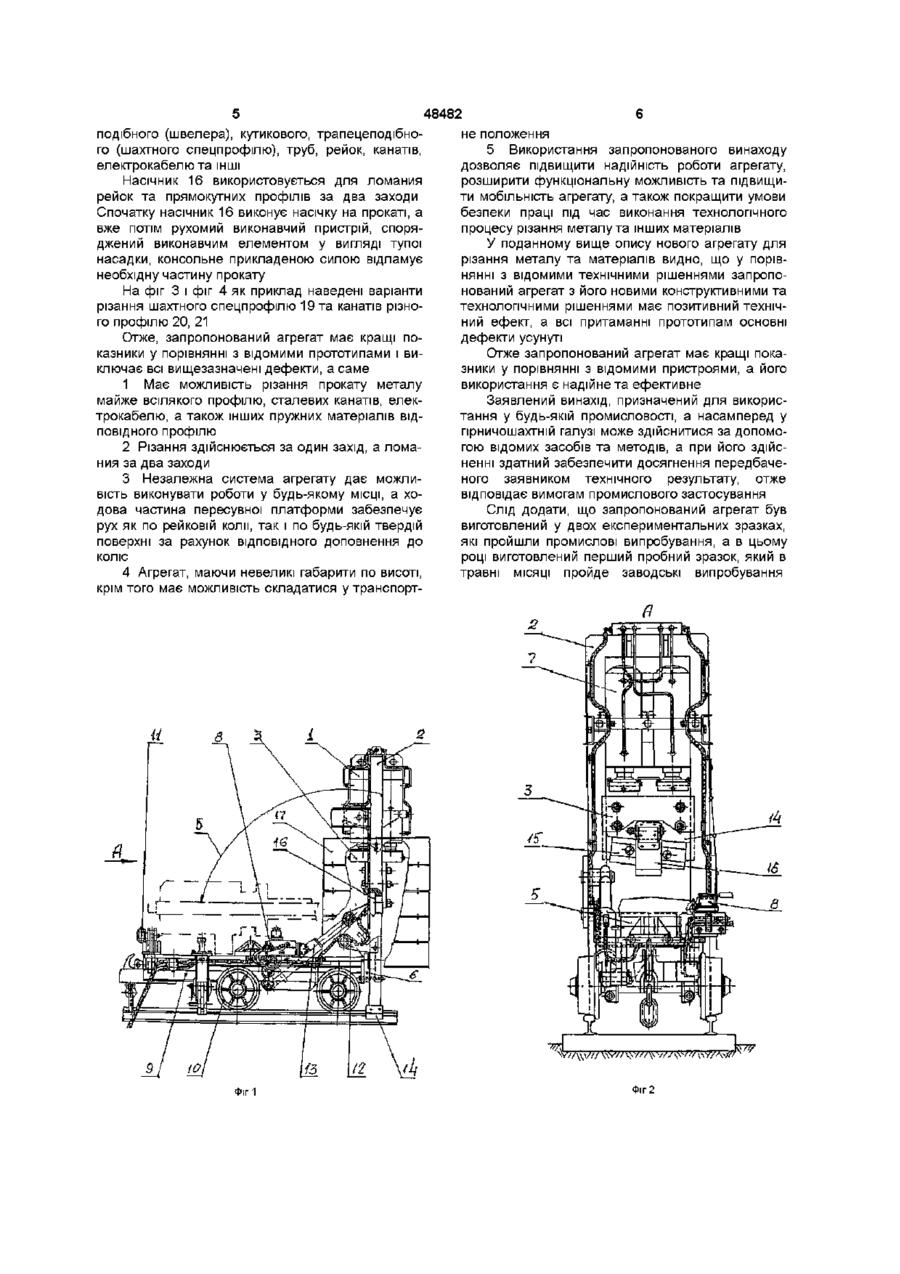

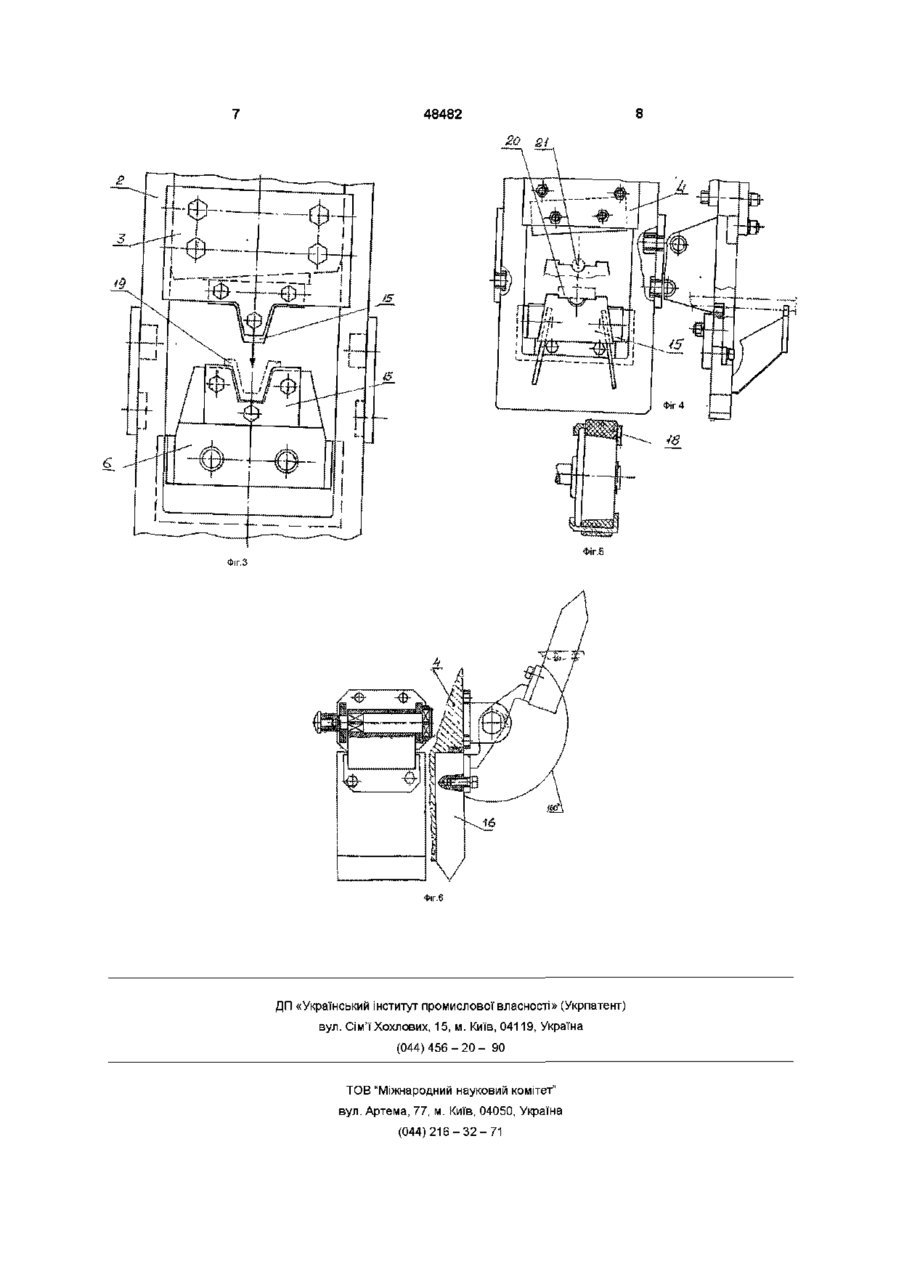

1 Агрегат багатофункціональний для різання металу, що включає різальний блок, який складається з рухомого та нерухомого виконавчих пристроїв, силового гідравлічного пристрою, елементів базування і кріплення оброблюваного профілю та системи керування технологічними процесами, який відрізняється тим, що різальний блок розміщений на пересувній платформі з можливістю змінювати вертикальне робоче на горизонтальне транспортне положення уздовж платформи за рахунок шарнірного зв'язку з платформою за допомогою силових вушок та гідродомкрата, котрий забезпечує фіксацію різального блока у крайніх його положеннях, причому платформа оснащена колісною парою, пристосованою до вузькоколійної рейкової коли, а силова рама різального блока та рама платформи оснащені якірними пристроями, що взаємодіють з рейками 2 Агрегат по п 1, який відрізняється тим, що корпус рухомого виконавчого пристрою та площинка нерухомого виконавчого пристрою виконані з можливістю установлення на них різних за профілем та призначенням виконавчих елементів у залежності від профілю оброблюваного матеріалу 3 Агрегат по п 1 , який відрізняється тим, що корпус рухомого виконавчого пристрою оснащений насічником, який закріплений на ньому шарнірно, причому у робочому положенні ніж насічника виступає за межі різальної частини виконавчого елемента, а коли він не використовується, то його встановлюють і фіксують паралельно СТІНЦІ корпуса рухомого різального елемента робочою частиною ножа насічника угору 4 Агрегат по п 1, який відрізняється тим, що робоча зона різального блока оснащена огорожею, змонтованою на бокових стояках силової рами з можливістю демонтажу у транспортному положенні агрегата 5 Агрегат по п 1 , який відрізняється тим, що ходова частина пересувної платформи виконана з можливістю пересування як по рейках, так і по гладкотвердій поверхні за рахунок того, що на КОЛІСНІ пари монтують грунтові гумові або з іншого матеріалу насадки Винахід належить до устаткування для механізованого різання металу у будь-якій промисловості і у першу чергу в гірничошахтній галузі, як на поверхні, так і в умовах підземних робіт ВІДОМІ пристрої для різання металу різного профілю.тобто труби, квадратного та круглого перерізу, двотаврові балки, швелери та ІНШІ металеві вироби ВІДОМІ пристрої здійснюють одну або дві операції і змонтовані нерухомо До аналогів винаходу можна зарахувати безліч винаходів малофункцюнального призначення, а тому найбільш близькими за сукупністю ознак можуть бути прийняті винаходи по А С № 1748973 5В23Д23/00/БИ № 27, 1993 - СРСР, дата подання - 23 03 89 та А С №1766633 5В23Д23/00/БИ №37, 1993 р - СРСР, дата подання 21 12 88, і використовуємо як прототип А С № 1748973 Згаданий винахід "Штамп для різки прокату" (А С №1748973) має нижню плиту з нерухомим ножем, верхню плиту з пуансоном, механізми затиску, засіб переміщення механізму затиску із двома клинами, закріпленими з обох боків пуансона, два корпуси механізму затиску з профільною канавкою кожний, та у кожному корпусі не менше двох таких канавок, у яких розташовані елементи виконавчого призначення 00 ^00 48482 Технічні рішення закладені у штампі по А С № 1748973 мають ряд дефектів, а саме 1 Багатоступінчастий зв'язок елемента з механізмом затиску та корпусом, який має криволінійну ділянку, що контактує з клином, сприяє виникненню аварійної ситуації під час робочого циклу 2 Штамп монтується у міцному корпусі, який виконаний нерухомим 3 Обмежена КІЛЬКІСТЬ типажу оброблюваного профілю прокату Згаданий винахід "Спосіб порізки П-подібних профілей та штамп для його здійснення" (А С № 1766633) має нижню плиту з установленими на неї пересувними приводними секціями матриці з робочими поверхнями та верхню плиту з установленим на ній пуансоном-ножем, а також плиту протитиску і пуансон правлення полиць профілю, причому пуансон-ніж виконаний у формі рівнобічної трапеції і контактує з рівнобічним двостороннім клином, який взаємодіє з пуансоном правлення полиць профілю Технічні рішення, закладені у винаході у А С № 1766633 мають ряд дефектів, а саме 1 Наявність двох стадій у процесі поділу профілю на дві частини, тобто на першій стадії надрізка та відгин, а вже потім - остаточна відрізка та виправлення полиць профілю 2 Штамп не є окремий пристрій, а монтується на будь-який прес 3 Виконавчий орган штампу має багатоступінчасте компонування та складні взаємодії між окремими вузлами пристрою З такими дефектами згадані пристрої за А С №1748973 та А С №1766633 мають низьку надійність в роботі, значну трудомісткість процесу порізки металу та обмежену сферу обслуговування і використання В основу запропонованого винаходу поставлено задачу удосконалити процес різання, ломки та рихтування металу, а також інших матеріалів різного профілю на агрегатному пристрої Задача досягається шляхом, коли різальний блок розташований на пересувній платформі з можливістю змінювати вертикальне робоче на горизонтальне транспортне положення уздовж платформи за рахунок шарнірного зв'язку з платформою за допомогою силових вушок та гідродомкрата, котрий забезпечує фіксацію різального блоку у крайніх його положеннях, а платформа споряджена колісною парою стосовно до вузькоколійної рейкової коли, причому силова рама різального блоку та рама платформи споряджені якірними пристроями, що взаємодіють з рейками Окрім того, корпус рухомого виконавчого елемента та площинка нерухомого виконавчого елементу виконані з можливістю установлення на них різних за профілем та призначенням виконавчих елементів у залежності від профілю обробленого матеріалу Ще корпус рухомого виконавчого елемента споряджений насічником, який закріплений на ньому шарнірно і у робочому положенні ніж насічника виступає за межі різальної частини виконавчого елемента, а коли він не використовується, то його встановлюють та фіксують паралельно СТІНЦІ корпуса рухомого різального елемента робочою частиною ножа насічника угору Робоча зона різального блока агрегату споряджена огорожою, змонтованою на бокових стояках силової рами з можливістю демонтажу у транспортному положенні агрегату Ходова частина пересувної платформи виконана з можливістю пересуватися як по рейках, так і по гладкотвердій поверхні за рахунок того, що на КОЛІСНІ пари монтують ґрунтові гумові або ІНШІ насадки В результаті запропонованої компоновки агрегата та конструктивного виконання його окремих частин, розширення функціональних можливостей, издания максимальної мобільності, розширення галузевого використання маємо певний результат, що дозволяє підвищити надійність роботи, скоротити трудомісткість робіт у технологічному процесі та покращати умови безпеки праці оператора агрегату Суть винаходу пояснюється кресленням, де на фіг 1 зображено агрегат - вид збоку, на фіг 2 зображено агрегат - вид за стрілкою А на фіг 1, з боку елемента кріплення, на фіг 3 зображені виконавчі елементи - ножі для різання шахтного спецпрофілю, на фіг 4 зображені виконавчі елементи для різання канатів, на фіг 5 зображено колесо з ґрунтовою насадкою, на фіг 6 зображено насічник у двох крайніх положеннях Агрегат складається з різального блоку 1, силової рами 2, рухомого виконавчого пристрою З, корпусу 4 рухомого виконавчого пристрою, нерухомого виконавчого пристрою 5, площинки 6 нерухомого виконавчого пристрою, силового гідравлічного пристрою 7, системи керування технологічними процесами 8, пересувної платформи 9, колісних пар 10, елементів базування і кріплення металлу 11, вушок силових 12, гідродомкрата 13, якірного пристрою 14, виконавчих елементів - ножів 15, насічника 16, огорожі 17, насадки ґрунтової 18 Перед виконанням технологічного процесу різання агрегат транспортують у потрібне місце та фіксують різальний блок 1 у вертикальному робочому положенні за допомогою гідродомкрата 13 Якщо агрегат пересувається по рейковій коли, необхідно зафіксувати його за допомогою якірного пристрою 14, а коли по ґрунтовій або з твердим покриттям поверхні - треба колеса зафіксувати звичайними гальмівними колодками Для здійснення процесу різання металу або будь-якого пружного матеріалу необхідно вткнути систему керування агрегату 8 у магістральний трубопровід насосної станції з високим тиском робочого тіла (масла) На виконавчих пристроях (рухомому та нерухомому) 3 та 5 монтуються необхідні виконавчі елементи 15 у залежності від профілю металу, який підлягає до різання, а також виконують базування та кріплення профілю За допомогою системи керування включають силовий гідравлічний пристрій 7, який забезпечує рух рухомого виконавчого пристрою 3 і різання металу За рахунок того, що корпус рухомого виконавчого пристрою 4 та площинка 6 нерухомого виконавчого пристрою 5 виконані з можливістю установлення на них різних за профілем та призначенням виконавчих елементів 15, на агрегаті можна виконувати різання металу такого профілю круглого, квадратного, прямокутного, П 48482 подібного (швелера), кутикового, трапецеподібного (шахтного спецпрофілю), труб, рейок, канатів, електрокабелю та ІНШІ Насічник 16 використовується для ломания рейок та прямокутних профілів за два заходи Спочатку насічник 16 виконує насічку на прокаті, а вже потім рухомий виконавчий пристрій, споряджений виконавчим елементом у вигляді тупої насадки, консольне прикладеною силою відламує необхідну частину прокату На фіг 3 і фіг 4 як приклад наведені варіанти різання шахтного спецпрофілю 19 та канатів різного профілю 20, 21 Отже, запропонований агрегат має кращі показники у порівнянні з відомими прототипами і виключає всі вищезазначені дефекти, а саме 1 Має можливість різання прокату металу майже всілякого профілю, сталевих канатів, електрокабелю, а також інших пружних матеріалів ВІДПОВІДНОГО профілю 2 Різання здійснюється за один захід, а ломания за два заходи 3 Незалежна система агрегату дає можливість виконувати роботи у будь-якому МІСЦІ, а ходова частина пересувної платформи забезпечує рух як по рейковій коли, так і по будь-якій твердій поверхні за рахунок ВІДПОВІДНОГО доповнення до коліс 4 Агрегат, маючи невеликі габарити по висоті, крім того має можливість складатися у транспорт не положення 5 Використання запропонованого винаходу дозволяє підвищити надійність роботи агрегату, розширити функціональну можливість та підвищити мобільність агрегату, а також покращити умови безпеки праці під час виконання технологічного процесу різання металу та інших матеріалів У поданному вище опису нового агрегату для різання металу та матеріалів видно, що у порівнянні з відомими технічними рішеннями запропонований агрегат з його новими конструктивними та технологічними рішеннями має позитивний технічний ефект, а всі притаманні прототипам основні дефекти усунуті Отже запропонований агрегат має кращі показники у порівнянні з відомими пристроями, а його використання є надійне та ефективне Заявлений винахід, призначений для використання у будь-якій промисловості, а насамперед у гірничошахтній галузі може здійснитися за допомогою відомих засобів та методів, а при його здійсненні здатний забезпечити досягнення передбаченого заявником технічного результату, отже відповідає вимогам промислового застосування Слід додати, що запропонований агрегат був виготовлений у двох експериментальних зразках, які пройшли промислові випробування, а в цьому році виготовлений перший пробний зразок, який в травні МІСЯЦІ пройде заводські випробування U Фіг 2 48482 20 s i Фіг.5 Фіг.З ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м. Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
