Вітроелектрогенератор

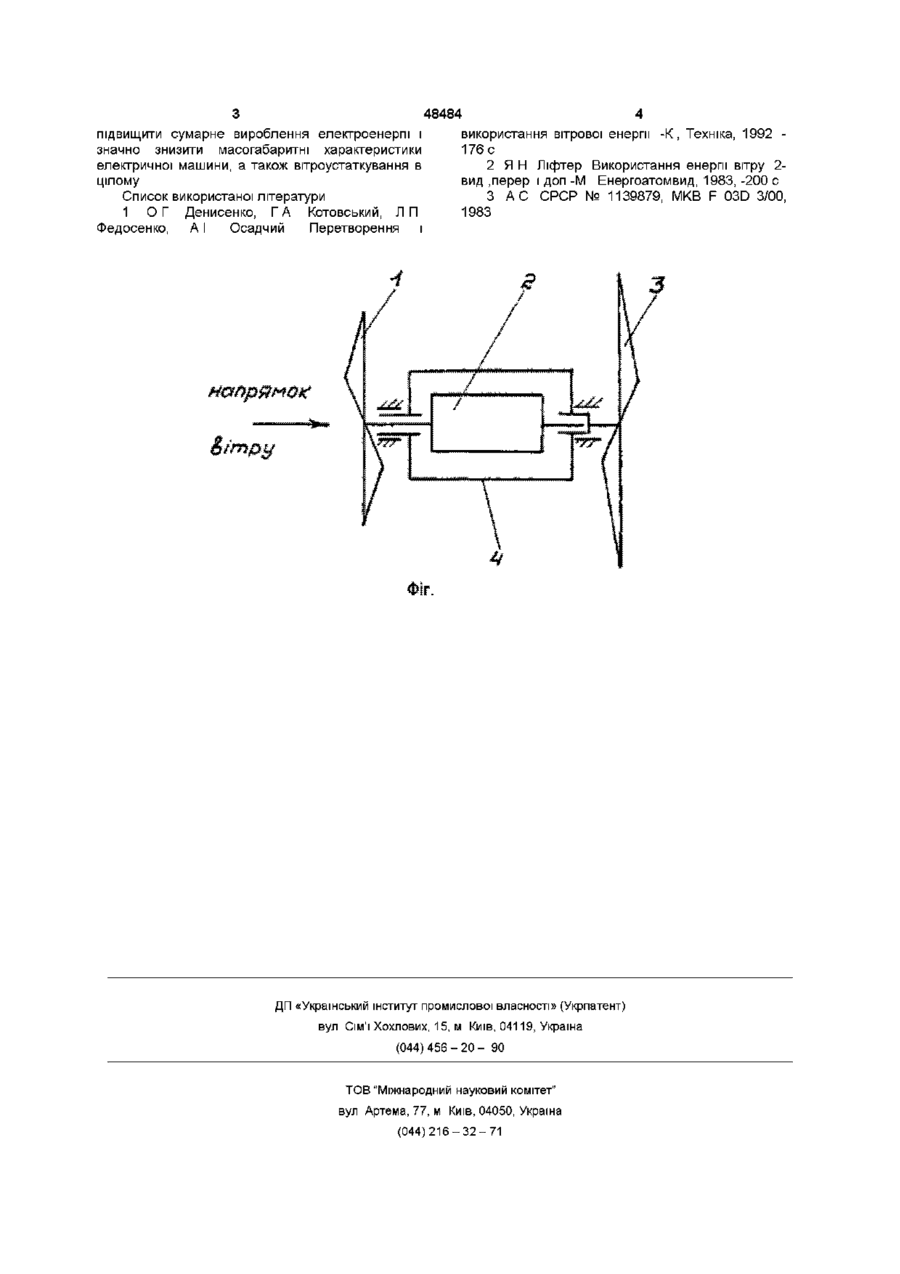

В ітроел є ктро генератор, що містить електричну машину, ротор якої жорстко з єднаний з вітроколесом, який відрізняється тим, що статор електричної машини також жорстко з'єднаний з додатково введеним у конструкцію вітроколесом, при цьому вітроколеса мають різні діаметри поверхонь, що обвіюються, і здійснюють обертання ротора і статора електричної машини в протилежних напрямках Винахід відноситься до нетрадиційних джерел енергії і може бути використаний у вітроенергетичних установках з горизонтальною і вертикальною віссю обертання вітроколеса ВІДОМІ технічні рішення, які використовуються для перетворення вітрової енергії в електричну, які містять генератор з редуктором, гальмо, електропривід і маточину (ступицю) з закріпленими на ній траверсами з лопатями, при цьому генератор через редуктор зв'язаний з валом [1,2] Дані вітроустановки мають такі недоліки - порівняно низький коефіцієнт корисної дії в ітро генератора, - не стабільну надійність генератора за рахунок механічних переобтяжень при буремних швидкостях вітру Найбільш близьким до пристрою, що заявляється, прийнятому як прототип, за більшістю істотних ознак є вітроагрегат, що містить трансмісію, зв'язану з вітроколесом і електрогенератором, ротор якого з'єднаний з валом трансмісії, на якому послідовно встановлені обгінна муфта, редуктор і маховик, взаємодіючий з варіатором [3] До істотних недоліків даного пристрою варто віднести значну громіздкість конструкції в цілому В основу винаходу, що заявляється, поставлене завдання - знизити масогабаритні характеристики вітродвигуна шляхом підвищення кутової швидкості обертання магнітного поля Вирішення технічного завдання досягається тим, що у відому конструкцію електричної машини, з ротором якої жорстко з'єднано вітроколесо з лопатями, додатково введено ще одне вітроколесо, яке з'єднане зі статором електричної машини Вітроколеса мають різні діаметри поверхні, що ометається На фігурі наданий загальний вигляд вітроелектродвигуна, що заявляється, де 1 - вітроколесо, 2 - ротор електричної машини, 3 - вітроколесо, 4 - статор електричної машини Запропонований в ітроел є ктро генератор містить вітроколесо 1, зв'язане жорстко з ротором 2 електричної машини, і додатково встановлене вітроколесо 3, жорстко зв'язане зі статором 4 електричної машини з заданим напрямком обертання у бік, протилежний обертанню ротора, при цьому вітроколеса мають різні діаметри поверхні, що ометається Працює в ітроел є ктро генератор таким чином протягом роботи вітер впливає на лопаті вітроколес і викликає обертання ротора і статора електричної машини в протилежні боки, при цьому збільшення швидкості обертання ротора електричної машини щодо статора веде до збільшення кутової швидкості обертового магнітного поля, що у свою чергу дозволяє 00 ^00 48484 підвищити сумарне вироблення електроенергії і значно знизити масогабаритні характеристики електричної машини, а також вітроустаткування в цілому Список використаної літератури 1 О Г Денисенко, ГА Котовський, Л П Федосенко, АІ Осадчий Перетворення і використання вітрової енергії -К, Техніка, 1992 176 с 2 Я Н Ліфтер Використання енергії вітру 2вид ,перер і доп -М Енергоатомвид, 1983, -200 с 3 А С СРСР № 1139879, МКВ F 03D 3/00, 1983 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
