Дільниця різання листового металу

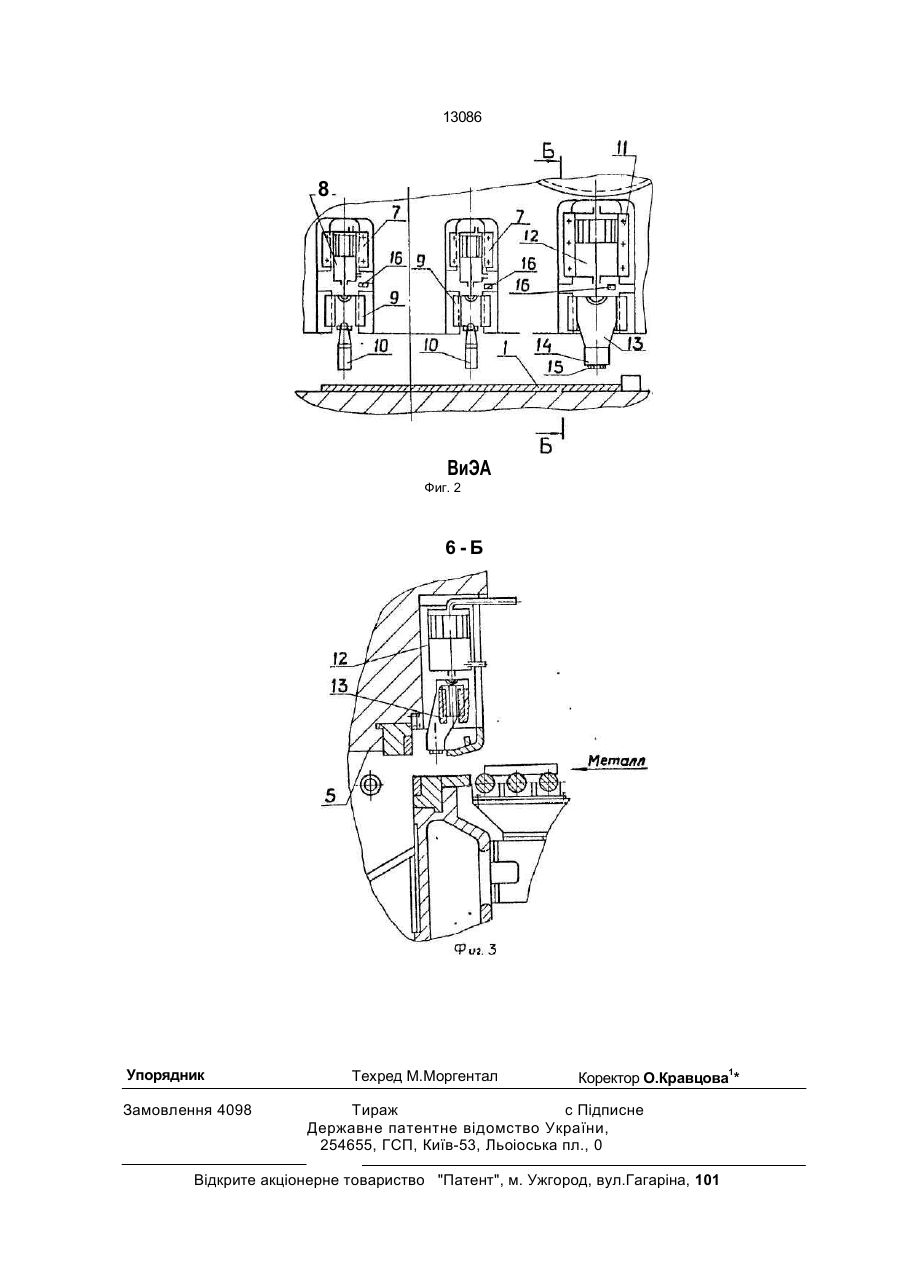

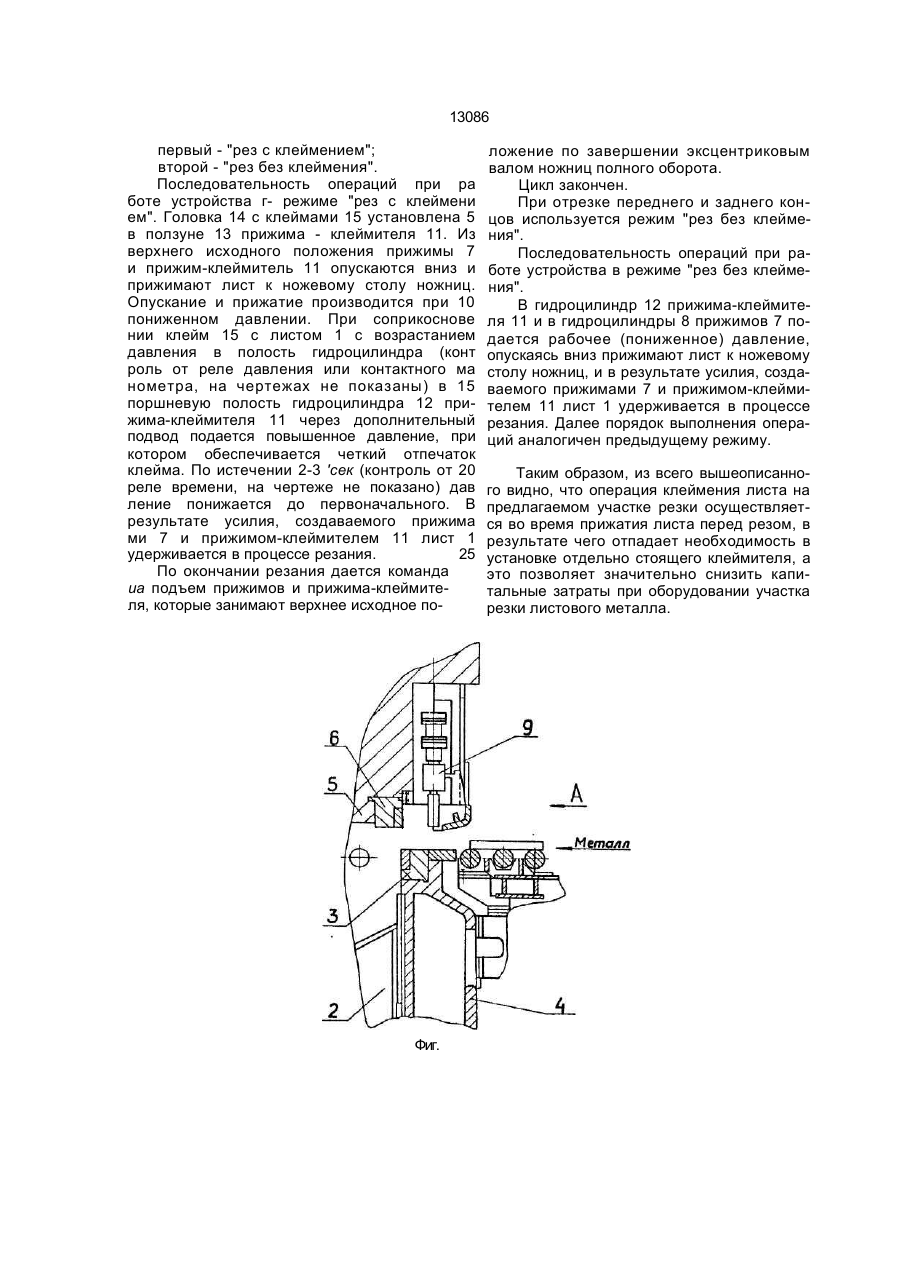

Участок резки листового металла, содержащий ножницы поперечной резки с прижимами, каждый из которых выполнен в виде поршневого цилиндра со штоком, соединенного с ползуном с прижимной штангой, а также клеймитель с клеймовочной головкой, о т л и ч а ю щ и й с я тем, что прижимная штанга одного из прижимов выполнена в виде клеймовочной головки и жестко закреплена на соответствующем ей ползуне, а поршневой цилиндр этого прижима выполнен с дополнительным подводом рабочей жидкости в его поршневую полость. Участок резки металлического листа 1 содержит: ножницы поперечной резки 2 с неподвижным нижним ножом 3, установленным в станине 4, в направляющих которой перемещается ползун 5 с верхним ножом 6. На лобовине ножниц размещены два прижима 7, выполненные в виде поршневых гидроцилиндров 8, штоки которых соединены с ползунами 9, оснащенными прижимными штангами 10, и один прижим - клеймитель 11, выполненный в виде поршневого гидроцилиндра 12, шток которого соединен с ползуном 13, оснащ енным клеймовочной головкой 14 с набором клейм 15. Все прижимы оснащены конечными выключателями 16. Устройство работает следующим образом. После подачи листового металла или раската 1 в механизм резания ножниц поперечной резки 2, для порезки его на мерные длины, устройство может работать в 2 режимах: С> со о со о 13086 первый - "рез с клеймением"; второй - "рез без клеймения". Последовательность операций при ра боте устройства г- режиме "рез с клеймени ем". Головка 14 с клеймами 15 установлена 5 в ползуне 13 прижима - клеймителя 11. Из верхнего исходного положения прижимы 7 и прижим-клеймитель 11 опускаются вниз и прижимают лист к ножевому столу ножниц. Опускание и прижатие производится при 10 пониженном давлении. При соприкоснове нии клейм 15 с листом 1 с возрастанием давления в полость гидроцилиндра (конт роль от реле давления или контактного ма нометра, на чертежах не показаны) в 15 поршневую полость гидроцилиндра 12 прижима-клеймителя 11 через дополнительный подвод подается повышенное давление, при котором обеспечивается четкий отпечаток клейма. По истечении 2-3 'сек (контроль от 20 реле времени, на чертеже не показано) дав ление понижается до первоначального. В результате усилия, создаваемого прижима ми 7 и прижимом-клеймителем 11 лист 1 удерживается в процессе резания. 25 По окончании резания дается команда иа подъем прижимов и прижима-клеймителя, которые занимают верхнее исходное по Фиг. ложение по завершении эксцентриковым валом ножниц полного оборота. Цикл закончен. При отрезке переднего и заднего концов используется режим "рез без клеймения". Последовательность операций при работе устройства в режиме "рез без клеймения". В гидроцилиндр 12 прижима-клеймителя 11 и в гидроцилиндры 8 прижимов 7 подается рабочее (пониженное) давление, опускаясь вниз прижимают лист к ножевому столу ножниц, и в результате усилия, создаваемого прижимами 7 и прижимом-клеймителем 11 лист 1 удерживается в процессе резания. Далее порядок выполнения операций аналогичен предыдущему режиму. Таким образом, из всего вышеописанного видно, что операция клеймения листа на предлагаемом участке резки осуществляется во время прижатия листа перед резом, в результате чего отпадает необходимость в установке отдельно стоящего клеймителя, а это позволяет значительно снизить капитальные затраты при оборудовании участка резки листового металла. 13086 8 ВиЭА Фиг. 2 6-Б Упорядник Замовлення 4098 Техред М.Моргентал Коректор О.Кравцова1* Тираж с Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Льоіоська пл., 0 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
