Щітковий вузол електричної машини

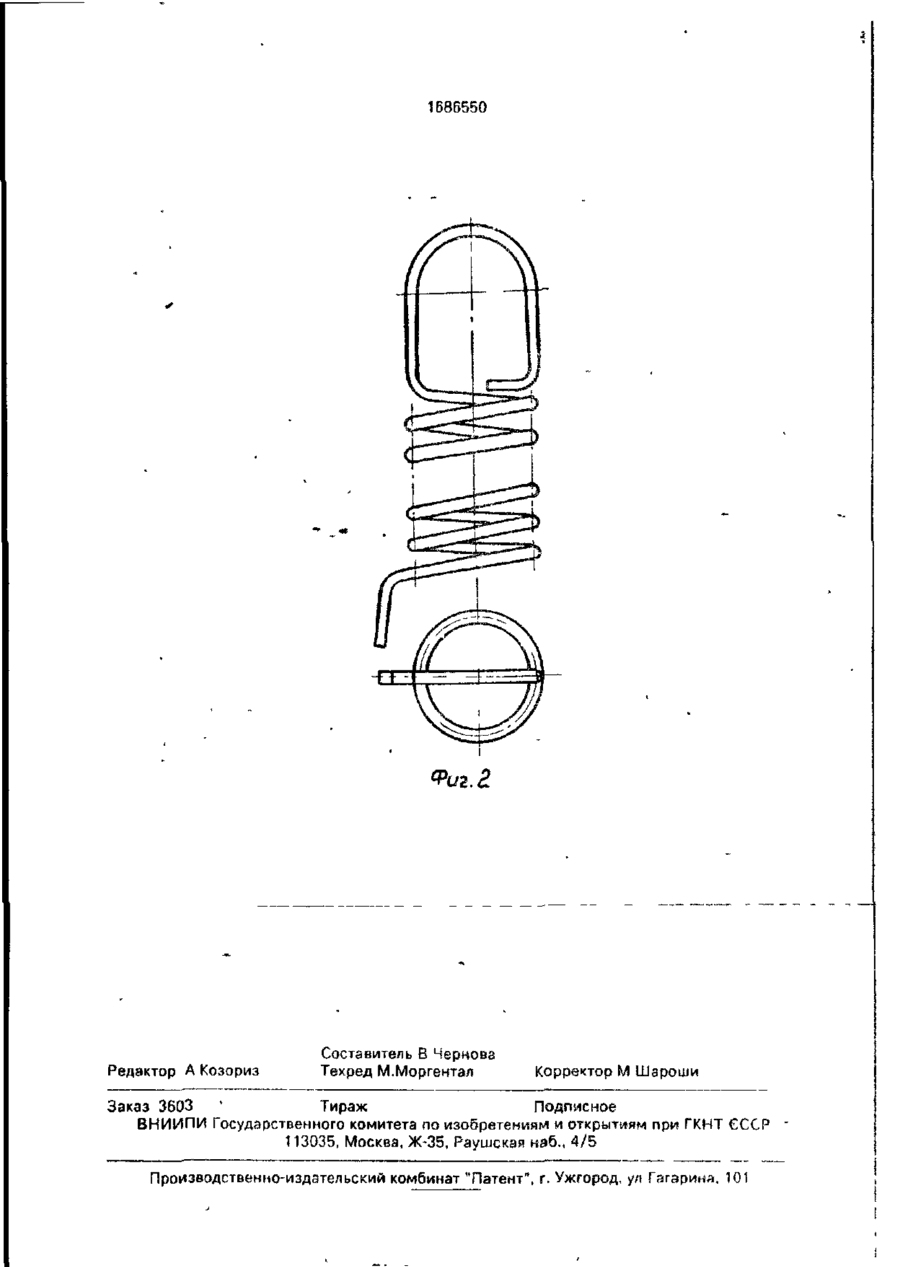

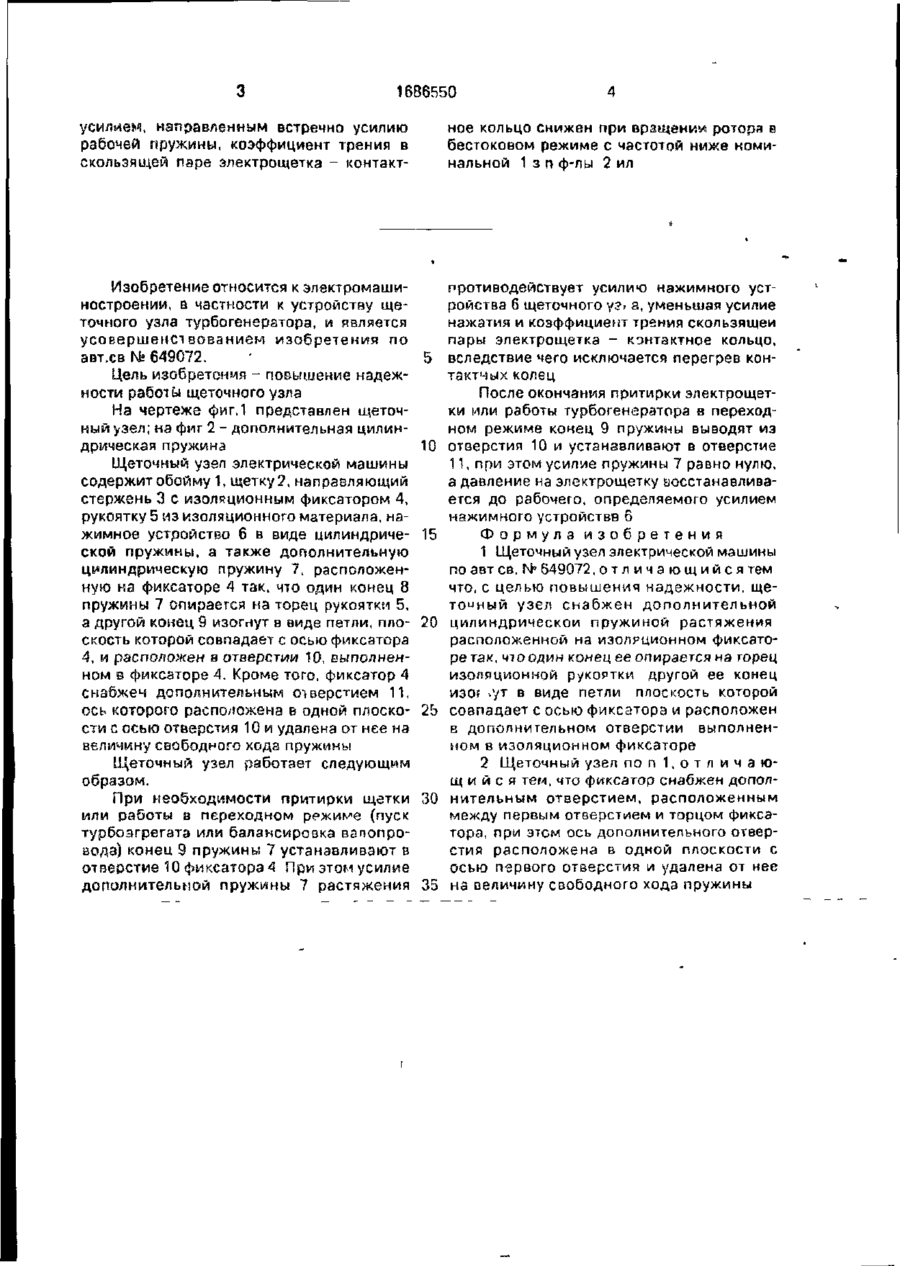

Изобретение относится к электромашиностроению и, в частности, к щеточным узлам крупных электрических машин, например турбогенераторов Цель изобретения - повышение надежности На торцовую поверхность рукоятки 5 опирается дополнительная цилиндрическая пружина 7 растяжения, расположенная вокруг фиксатора 4. Фасонный держатель который закреплен в нижнем боковом отверстии фиксатора За счет установки дополнительной цилиндрической пружины растяжения с Фиг! 1686550 усилием, направленным встречно усилию рабочей пружины, коэффициент трения в скользящей пэре электрощетка - контакт ное кольцо снижен при вращении ротора в бестоковом режиме с частотой ниже номинальной 1 з п ф-лы 2 ил Изобретение относится к электромашиностроении, в частности к устройству щеточного узла турбогенератора, и является усовершенствованием изобретения по авт.св № 649072. • Цель изобретения - повышение надежности работы щеточного узла На чертеже фиг,1 представлен щеточный узел; на фиг 2 - дополнительная цилиндрическая пружина Щеточный узел электрической машины содержит обойму 1, щетку?, направляющий стержень 3 с изоляционным фиксатором 4, рукоятку 5 из изоляционного материала, нажимное устройство 6 в виде цилиндрической пружины, а также дополнительную цилиндрическую пружину 7, расположенную на фиксаторе 4 так, что один конец 8 пружины 7 опирается на торец рукоятки 5, а другой конец 9 изогнут в виде петли, плоскость которой совпадает с осью фиксатора 4, и расположен в отверстии 10, выполненном в фиксаторе 4. Кроме того, фиксатор 4 снабжен дополнительным оіверстмем 11, ось которого расположена в одной плоскости с осью отверстия 10 и удалена от нее на величину свободного хода пружины Щеточный узел работает следующим образом. При необходимости притирки щетки или работы в переходном режиме (пуск турбоагрегата или балансировка вапопровода) конец 9 пружины 7 устанавливают в отверстие 10 фиксатора 4 При этом усилие дополнительной пружины 7 растяжения противодействует усилию нажимного устройства 6 щеточного у?г а, уменьшая усилие нажатия и коэффициент трения скользящей пары электрощетка - контактное кольцо, вследствие чего исключается перегрев контактных колец После окончания притирки электрощетки или работы турбогенератора в переходном режиме конец 9 пружины выводят из отверстия 10 и устанавливают в отверстие 11, при этом усилие пружины 7 равно нулю, а давление на злектрощетку восстанавливается до рабочего, определяемого усилием нажимного устройстве 6 Формула изобретения 1 Щеточный узел электрической машины по авт св. № 649072 . о т л и ч а ю щ и й с я тем что, с целью повышения надежности, щеточный узел снабжен дополнительной цилиндрической пружиной растяжения расположенной на изоляционном фиксаторе так, Ч7оодин конец ее опирается на горец изоляционной рукоятки другой ее конец изо! *ут в виде петли плоскость которой совпадает с осью фиксатора и расположен в дополнительном отверстии выполненном в изоляционном фиксаторе 2 Щеточный узел поп 1, о т л и ч a tout и й с я тем, что фиксатор снабжен дополнительным отверстием, расположенным между первым отверстием и торцом фиксатора, при этом ось дополнительного отверстия расположена в одной плоскости с осью первого отверстия и удалена от нее на величину свободного хода пружины 5 10 15 20 25 30 35 1686550 Фиг. 2 Редактор А Козориз Составитель В Чернова Техред М.Моргентал Корректор М Шароши Заказ 3603 ' Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ЄССР 113035, Москва, Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, уд Гагарина, 101
