Пристрій для редуктування труб
Номер патенту: 4862
Опубліковано: 28.12.1994
Автори: Зайденко Анатолій Михайлович, Шишов Валерій Володимирович
Формула / Реферат

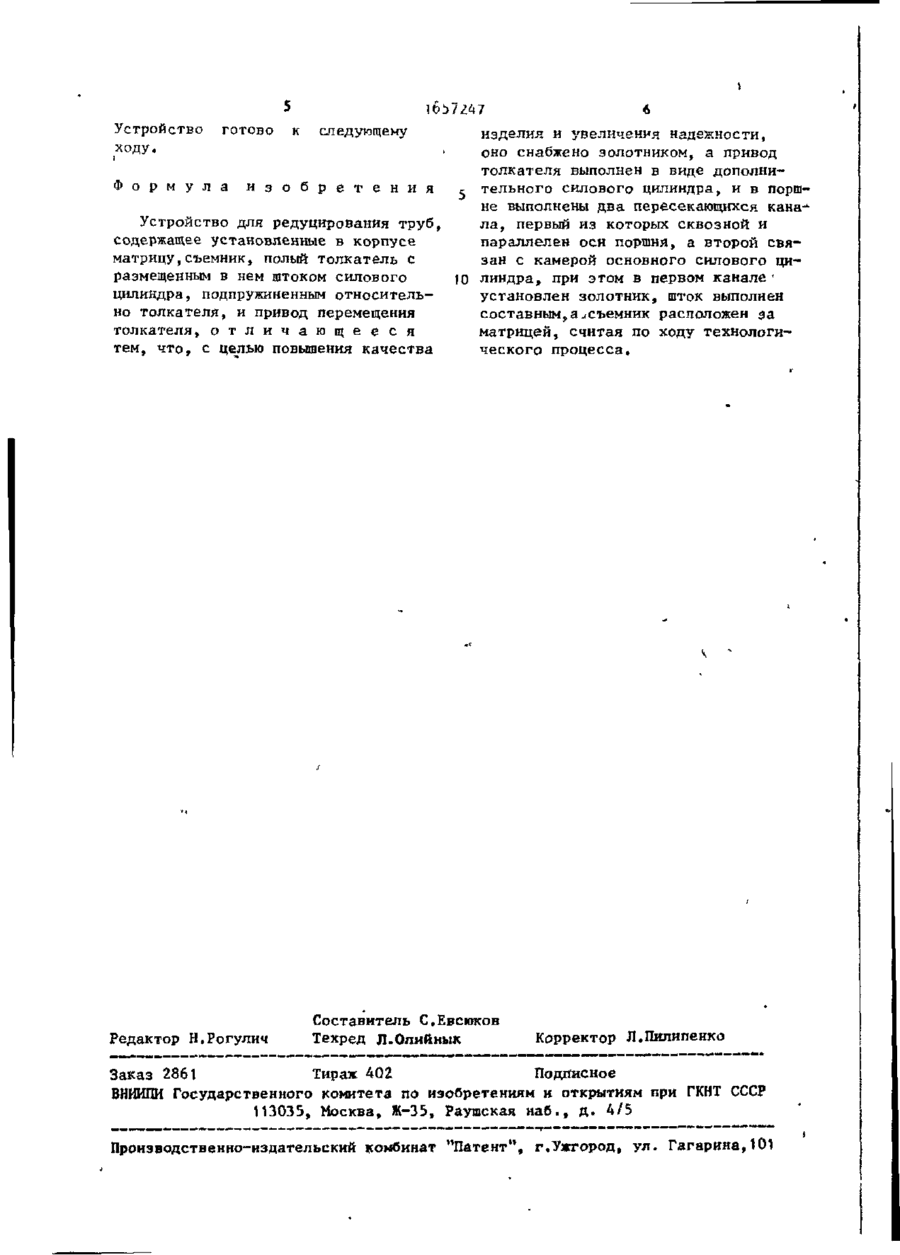

Устройство для редуцирования труб, содержащее установленные в корпусе матрицу, съемник, полый толкатель с размещенным в нем штоком силового цилиндра, подпружиненным относительно толкателя, и привод перемещения толкателя, отличающееся тем, что, с целью повышения качества изделия и увеличения надежности, оно снабжено золотником, а привод толкателя выполнен в виде дополнительного силового цилиндра, и в поршне выполнены два пересекающихся канала, первый из которых сквозной и параллелен оси поршня, а второй связан с камерой основного силового цилиндра, при этом в первом канале установлен золотник, шток выполнен составным, а съемник расположен за матрицей, считая по ходу технологического процесса.
Текст
Изобретение относится к холодной обработке металлов давлением, в частности к устройствам для редуцирования труб. Цель изобретения - повышение качества изделий и увеличение надежности. Устройство содержит корпус 1, в котором расположена матрица 2 и установлен съемник З* В корпусе расположен гидроцилиндр, в котором размещен поршень 4 с полым толкателем 5. В поршне 4 установлен золотник 12, высота которого больше (22) 06.02.89 (46) 23.06.91. Бюл. № 23 (71) Всесоюзный научно-исследовательский и конструкторско-технологический институт компрессорного машиностроения Сумского научно-производственного объединения им. М.В.Фрунзе (72) А.М.Зайденко и В.В.Шишов (53) 621.774.07(088,8) (56) Головин В.А- и дро Технология холодной штамповки выдавливания. М,: Машиностроение, 1970, с. 116-118, рис. 44. 8 Г" ' -і \
ДивитисяДодаткова інформація
Назва патенту англійськоюStarwriterdevice for reducing tubes
Автори англійськоюZaidenko Anatolii Mykhailovych, Shyshov Valerii Volodymyrovych
Назва патенту російськоюStarwriterустройство для редуцирования труб
Автори російськоюЗайденко Анатолий Михайлович, Шишов Валерий Владимирович
МПК / Мітки
МПК: B21C 23/02, B21D 41/00
Мітки: пристрій, труб, редуктування
