Пристрій для обліку молока у процесі доїння

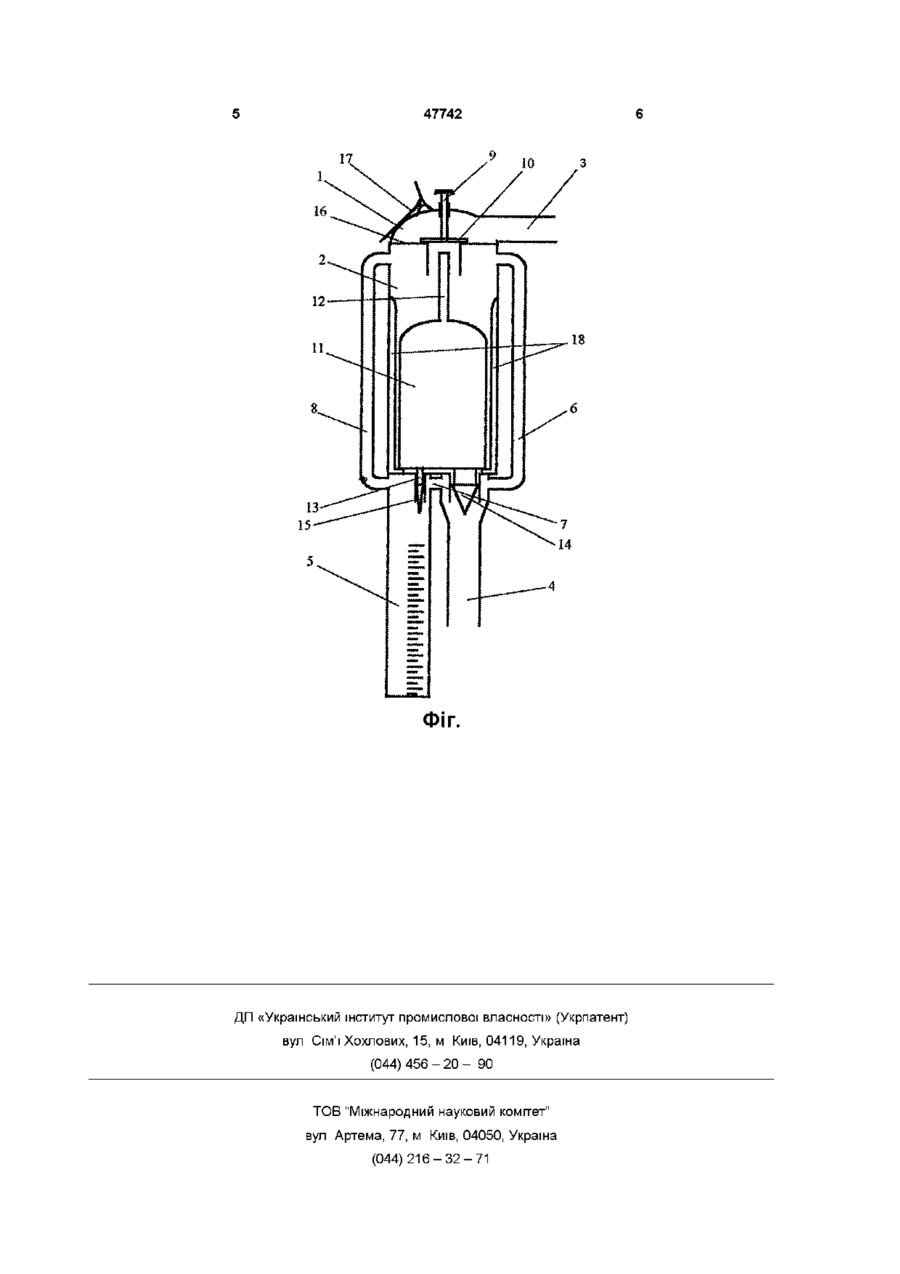

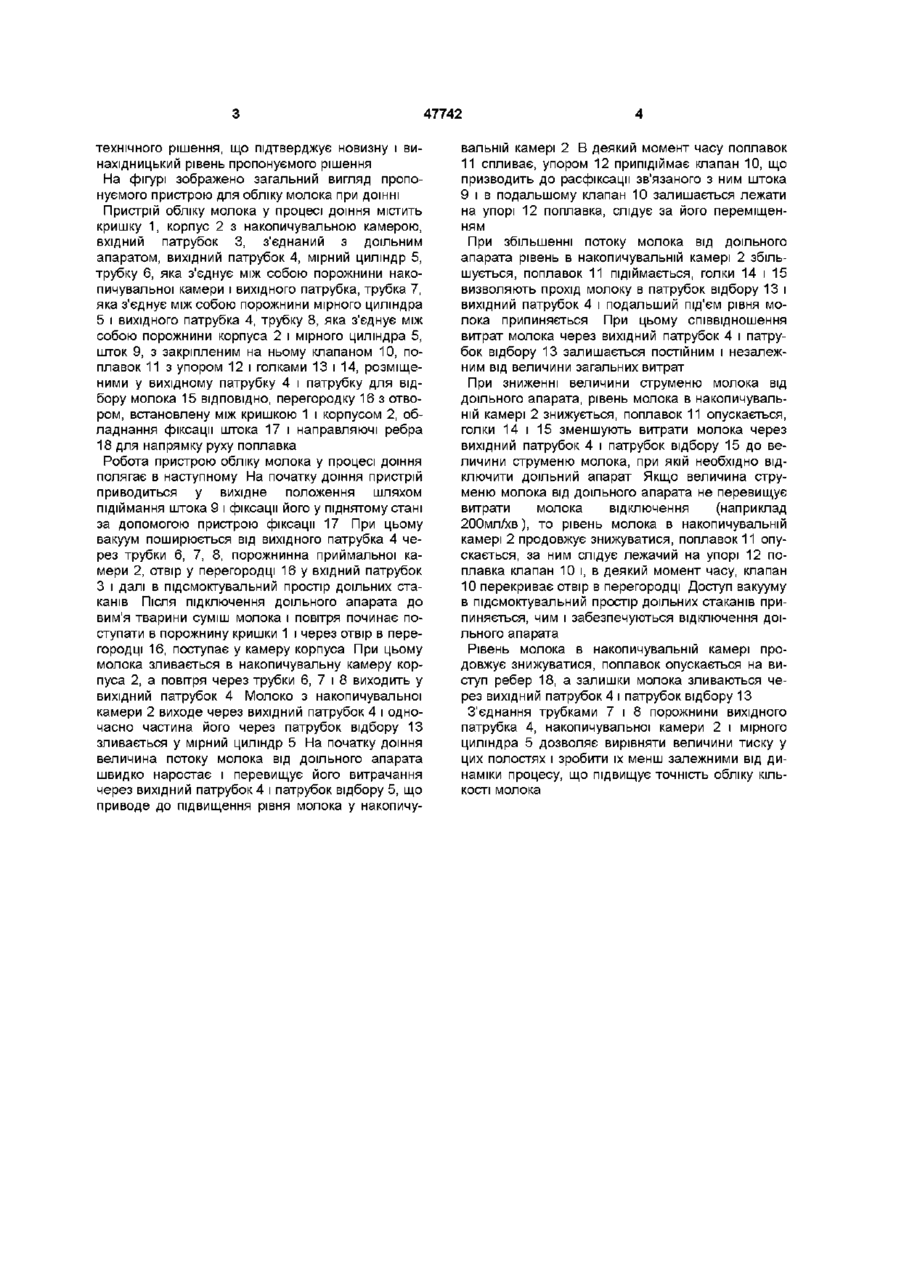

Пристрій для обліку молока у процесі доїння, що містить корпус з накопичувальною камерою, вхідним патрубком, з'єднаним з доїльним апара том, вихідний патрубок, мірний циліндр, поплавок, трубку, яка з'єднує між собою порожнини накопичувальної камери і вихідного патрубка і шток, який відрізняється тим, що поплавок має у нижній своїй частині дві голки, які розміщені у вихідному патрубку і у патрубку для відбору молока у мірний циліндр, голки мають профіль, а у верхній частині поплавок має упор, який взаємодіє з посадженим на шток клапаном Винахід відноситься до сільського господарства, зокрема, до пристроїв обліку молока у процесі машинного доїння ВІДОМІ пристрої обліку молока у процесі машинного доїння, використовуючи принцип пропорційного відбору молока з потоку молока в мірну ємність (див а с СРСР №959700 Мкп5 5/14, 1982) Недоліком цих пристроїв є низька точність підсумку КІЛЬКОСТІ молока, мінлива точність підсумку молока від величини потоку молока, ненадійність роботи, постійне підсмоктування повітря у процесі роботи, що порушує вакуумний режим роботи доїльного апарата, відсутність автоматизованого відключення доїльного апарата по закінченню процесу доїння Відомий пристрій автоматизованого відключення доїльного апарата по закінченню доїння (див ас СРСР № 1428316 кл Ao1j 5/00, № 1692412, кл A01j5/00, 5/04) Але цей пристрій не забезпечує облік видоєного молока Найбільш близько до замовленого матеріалу відомий пристрій для обліку молока у процесі доїння (Патент Російської Федерації № 2040159, С1, A01j 7/00), що містить корпус з накопичувальною камерою, вхідний патрубок, з'єднаний з доїльним апаратом, вихідний патрубок, мірний циліндр, поплавок, трубку, яка сполучує між собою порожнини накопичувальної камери і вихідного патрубка і шток Накопичувальна камера обладнана з'єднаним з пульсатором доїльного апарата сильфоном і жорстко зв'язаним з ним за допомогою тяг клапаном з установленим з можливою взаємодією з по плавком штоком, вільний кінець якого виконаний виступаючим з верхньої частини корпуса, при цьому поплавок розміщений між сильфоном і клапаном Пристрій обладнаний трубкою яка сполучує між собою порожнини накопичувальної камери і вихідного патрубка Однак цей пристрій складний по реконструкції, має недостатню точність, потребує від обслуговуючого персоналу додаткових технологічних операцій по закінченню доїння і не забезпечує автоматичного відключення доїльного апарата по закінченню доїння Задачею винаходу є підвищення точності обліку, спрощення конструкції та обслуговування пристрою обліку молока у процесі доїння і забезпечення автоматичного відключення доїльного апарата по закінченню доїння Поставлена задача вирішується тим, що у відомому пристрої обліку молока у процесі доїння, який має корпус з накопичувальною камерою, вхідний патрубок, з'єднаний з доїльним апаратом, вихідний патрубок, мірний циліндр, поплавок, трубку, яка сполучує між собою порожнини накопичувальної камери і вихідного патрубка і шток, поплавок має у нижній своїй частині дві голки, які розміщені у вихідному патрубку і в патрубку для відбору молока у мірний циліндр, голки мають профіль, а у верхній частині поплавок має упор, який взаємодіє з посадженим на шток клапаном За пошуком по патентній і науково-технічній літературі не виявлено пристрій обліку молока в процесі доїння з ВІДМІННИМИ ознаками заявленого 47742 технічного рішення, що підтверджує новизну і винахідницький рівень пропонуємого рішення На фігурі зображено загальний вигляд пропонуємого пристрою для обліку молока при доїнні Пристрій обліку молока у процесі доїння містить кришку 1, корпус 2 з накопичувальною камерою, вхідний патрубок 3, з'єднаний з доїльним апаратом, вихідний патрубок 4, мірний циліндр 5, трубку 6, яка з'єднує між собою порожнини накопичувальної камери і вихідного патрубка, трубка 7, яка з'єднує між собою порожнини мірного циліндра 5 і вихідного патрубка 4, трубку 8, яка з'єднує між собою порожнини корпуса 2 і мірного циліндра 5, шток 9, з закріпленим на ньому клапаном 10, поплавок 11 з упором 12 і голками 13 і 14, розміщеними у вихідному патрубку 4 і патрубку для відбору молока 15 ВІДПОВІДНО, перегородку 16 з отвором, встановлену між кришкою 1 і корпусом 2, обладнання фіксації штока 17 і направляючі ребра 18 для напрямку руху поплавка Робота пристрою обліку молока у процесі доїння полягає в наступному На початку доїння пристрій приводиться у вихідне положення шляхом підіймання штока 9 і фіксації його у піднятому стані за допомогою пристрою фіксації 17 При цьомувакуум поширюється від вихідного патрубка 4 через трубки 6, 7, 8, порожнинна приймальної камери 2, отвір у перегородці 16 у вхідний патрубок З і далі в підсмоктувальний простір доїльних стаканів Після підключення доїльного апарата до вим'я тварини суміш молока і повітря починає поступати в порожнину кришки 1 і через отвір в перегородці 16, поступає у камеру корпуса При цьому молока зливається в накопичувальну камеру корпуса 2, а повітря через трубки 6, 7 і 8 виходить у вихідний патрубок 4 Молоко з накопичувальної камери 2 виходе через вихідний патрубок 4 і одночасно частина його через патрубок відбору 13 зливається у мірний циліндр 5 На початку доїння величина потоку молока від доїльного апарата швидко наростає і перевищує його витрачання через вихідний патрубок 4 і патрубок відбору 5, що приводе до підвищення рівня молока у накопичу вальній камері 2 В деякий момент часу поплавок 11 спливає, упором 12 припідіймає клапан 10, що призводить до расфіксацм зв'язаного з ним штока 9 і в подальшому клапан 10 залишається лежати на упорі 12 поплавка, слідує за його переміщенням При збільшенні потоку молока від доїльного апарата рівень в накопичувальній камері 2 збільшується, поплавок 11 підіймається, голки 14 і 15 визволяють прохід молоку в патрубок відбору 13 і вихідний патрубок 4 і подальший під'єм рівня молока припиняється При цьому співвідношення витрат молока через вихідний патрубок 4 і патрубок відбору 13 залишається постійним і незалежним від величини загальних витрат При зниженні величини струменю молока від доїльного апарата, рівень молока в накопичувальній камері 2 знижується, поплавок 11 опускається, голки 14 і 15 зменшують витрати молока через вихідний патрубок 4 і патрубок відбору 15 до величини струменю молока, при якій необхідно відключити доїльний апарат Якщо величина струменю молока від доїльного апарата не перевищує витрати молока відключення (наприклад 200мл/хв), то рівень молока в накопичувальній камері 2 продовжує знижуватися, поплавок 11 опускається, за ним слідує лежачий на упорі 12 поплавка клапан 10 і, в деякий момент часу, клапан 10 перекриває отвір в перегородці Доступ вакууму в підсмоктувальний простір доїльних стаканів припиняється, чим і забезпечуються відключення доїльного апарата Рівень молока в накопичувальній камері продовжує знижуватися, поплавок опускається на виступ ребер 18, а залишки молока зливаються через вихідний патрубок 4 і патрубок відбору 13 З'єднання трубками 7 і 8 порожнини вихідного патрубка 4, накопичувальної камери 2 і мірного циліндра 5 дозволяє вирівняти величини тиску у цих полостях і зробити їх менш залежними від динаміки процесу, що підвищує точність обліку КІЛЬКОСТІ молока 47742 ЇО З ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
